Este documento describe las diferentes ondas sísmicas que se generan durante un terremoto y cómo se propagan a través de la corteza terrestre y el interior de la Tierra. Explica que las ondas sísmicas se dividen en ondas de cuerpo como las ondas P y S, y ondas de superficie como las ondas Love y Rayleigh. También describe las diferentes fases que pueden ocurrir cuando las ondas sísmicas se reflejan o refractan en discontinuidades.

1. Benemérita Universidad Autónoma de Puebla
Facultad de Ingeniería
Colegio de Geofísica
Sismología II
M. Yleana Claudia Martínez Mirón
Nomenclatura de ondas sísmicas
Raymundo Eric Amaro Martínez
José Brenton Martínez Pérez
25 de Enero de 2011

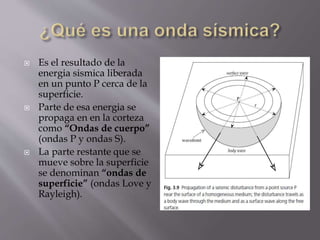

2.  Es el resultado de la
energia sismica liberada
en un punto P cerca de la
superficie.
 Parte de esa energia se
propaga en en la corteza
como “Ondas de cuerpo”
(ondas P y ondas S).
 La parte restante que se
mueve sobre la superficie
se denominan “ondas de
superficie” (ondas Love y
Rayleigh).

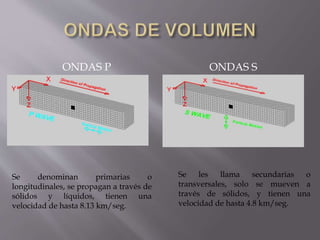

3. ONDAS P ONDAS S
Se denominan primarias o
longitudinales, se propagan a través de
sólidos y líquidos, tienen una
velocidad de hasta 8.13 km/seg.
Se les llama secundarias o
transversales, solo se mueven a
través de sólidos, y tienen una
velocidad de hasta 4.8 km/seg.

4. ONDAS LOVEONDAS RAYLEIGH
Se describe estas ondas como la
combinación de un movimiento
vertical oscilatorio como en una elipse
a través del eje mayor
Estas se mueven en un sentido
horizontal en forma lateralmente,
haciendo que produzca el efecto de
cizalla, pero son mas lentas que las
Rayleigh.

5. Ademas las ondas sismicas no se mueven en linea
recta, sino mas bien una trayectoria curva la cual es
resultado de cómo se trasladan a traves de la corteza,
dedibo a la densidad de los diversos materiales que la
componen.

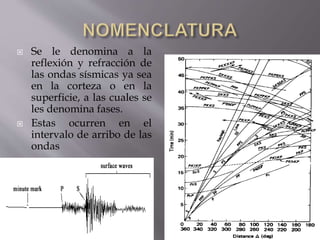

6.  Se le denomina a la
reflexión y refracción de
las ondas sísmicas ya sea
en la corteza o en la
superficie, a las cuales se
les denomina fases.
 Estas ocurren en el
intervalo de arribo de las
ondas

8. FASE DESCRIPCION
Pn, Sn Ondas longitudinales y transversales refractadas encima de
la discontinuidad de Mohorovicic
Pg, Sg (or p, s) . Ondas en la corteza superior.
Pb, Sb (or P*,
S*).
Ondas en la corteza inferior o a lo largo de la discontinuidad
de Conrad.
PmP, SmS. Ondas reflejadas desde la discontinuidad de Mohorovicic.

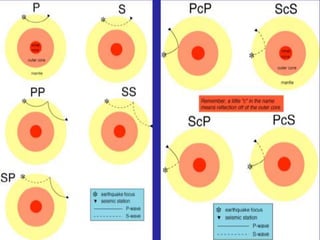

10. FASE DESCRIPCION
P, S Ondas longitudinales y transversales
PKP (or P') Ondas longitudinales que atraviesan el nucleo de la tierra
PKhKP Fase de reflexiones que llegan o se dispersan en el nucleo.
PKIKP (or P') Fase P dentro del nucleo interior
PKIKP. PKJKP Fase P en el nucleo con una porcion de ondas S a traves del nucleo interior.
PKiKP Ondas reflejadas desde el nucleo interior
PP, PPP, SS, SSS P or S Ondas reflejadas 1 o 2 veces desde la superficie
PcP, ScS Ondas P o S reflejadas desde el limite del nucleo
PcS, ScP P or S Ondas transformadas reflejadas desde el nucleo
PKKP (PK2P) Ondas P reflejadas desde la superficie del nucleo interior pasando 2 vece a traves del
nucleo.
PKjP Ondas P reflejadas j-1 veces desde la superficie del nucleo y pasando j veces desde el
nucleo.
. P'P' (PKPPKP) PKP Ondas reflejadas desde la superficie de la Tierra, pasando 2 veces a travrs del nucleo.

11. FASE DESCRIPCION
SKS S waves passing through the core as P waves, transformed back into S waves on
emergence.
SKKS (SK2S) S waves transformed on refraction at the core boundary into P waves, reflected
from the inside surface of the core and finally transformed back into S waves
at the core boundary.
PS, SP, PPS,
SPP, PSPS,
PPSS, SPSP,
etc
. P and S waves reflected and transformed at the Earth's surface.
SKP S wave transformed into P on refraction into the core.
PKS P .wave transformed into S on refraction when leaving the core. The principle of
classification may be extended to cover many other sequences of reflection and
transformation, as in SKKP, PcPP, ScSScS, etc
PdP A wave of PP type reflected or scattered at the underside of a discontinuity at
depth d in the Earth's mantle (Bolt, 1970).
Pc P waves diffracted around the Earth's core.
Sc S waves diffracted around the Earth's core.

12. Las curvas de fase de estas son similares a las anteriores pero estas curvas
siempre tienen una direccion arriba y se reflejan en la superficie y se describen
por p, s, como sigue
pP, pPKP, sP, sPP, etc. Las ondas P y S se reflejan en la superficie como
ondas P.
pS, sS, pSS, etc. Las ondas P y S se reflejan en la superficie como
ondas S.

13. FASE DESCRIPCION
L Ondas largas al inicio de un grupo de ondas de superficie
G . A group of long-period Love waves often in the form of a large
pulse for transoceanic paths
LQ Love waves
.LR Rayleigh waves.
Lg Crustal channel wave with characteristics similar to surface
waves, it travels only along continental paths; in research
papers the subdivision is more detailed (Lg1, Lg2, Li, Rg) (Bath,
Oliver).
Lm, Qm, Rm Waves of maximum amplitudes in the surface wave group.
V Trains of Rayleigh or mantle Love waves that have travelled
successive arcs around the great circle to the station. R1, R3, …,
etc., denote the direct or minor arc; R2, R4, …,etc., denote the
major arc.

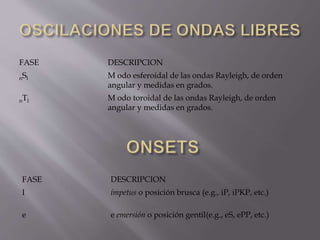

15. FASE DESCRIPCION
nSl M odo esferoidal de las ondas Rayleigh, de orden
angular y medidas en grados.
nTl M odo toroidal de las ondas Rayleigh, de orden
angular y medidas en grados.
FASE DESCRIPCION
I ímpetus o posición brusca (e.g., iP, iPKP, etc.)
e e emersión o posición gentil(e.g., eS, ePP, etc.)

17.  Fundamentals of Geophysics, 2nd Edition, William Lowrie,
Swiss Federal University (ETH), Zürich, ISBN:
9780521859028, September 2007
 Modern Global Seismology, Volume 58 (International
Geophysics), Thorne Lay, Terry C. Wallace, Academic Press
(1995) , ISBN-10: 012732870X , ISBN-13: 978-0127328706
 An Introduction to Seismology, Earthquakes and Earth
Structures, Seth Stein (Author), Michael Wysession , Wiley-
Blackwell; 1 edition (September 2002), ISBN-10: 0865420785 ,
ISBN-13: 978-0865420786
 http://www.seismo.com/msop/msop79/rec/nomen.html
 http://www.iris.edu/hq/programs/education_and_outrea
ch/animations/18
