Este documento describe diferentes tipos de ondas sísmicas, incluyendo ondas internas y superficiales. Las ondas superficiales incluyen ondas de Rayleigh y ondas de Love. Las ondas de Rayleigh producen un movimiento elíptico retrógrado del suelo, mientras que las ondas de Love involucran un movimiento horizontal perpendicular a la dirección de propagación. Estas ondas superficiales representan la energía atrapada en la superficie terrestre y son importantes en la sismología debido a que pueden usarse para estimaciones sísmicas y discriminar

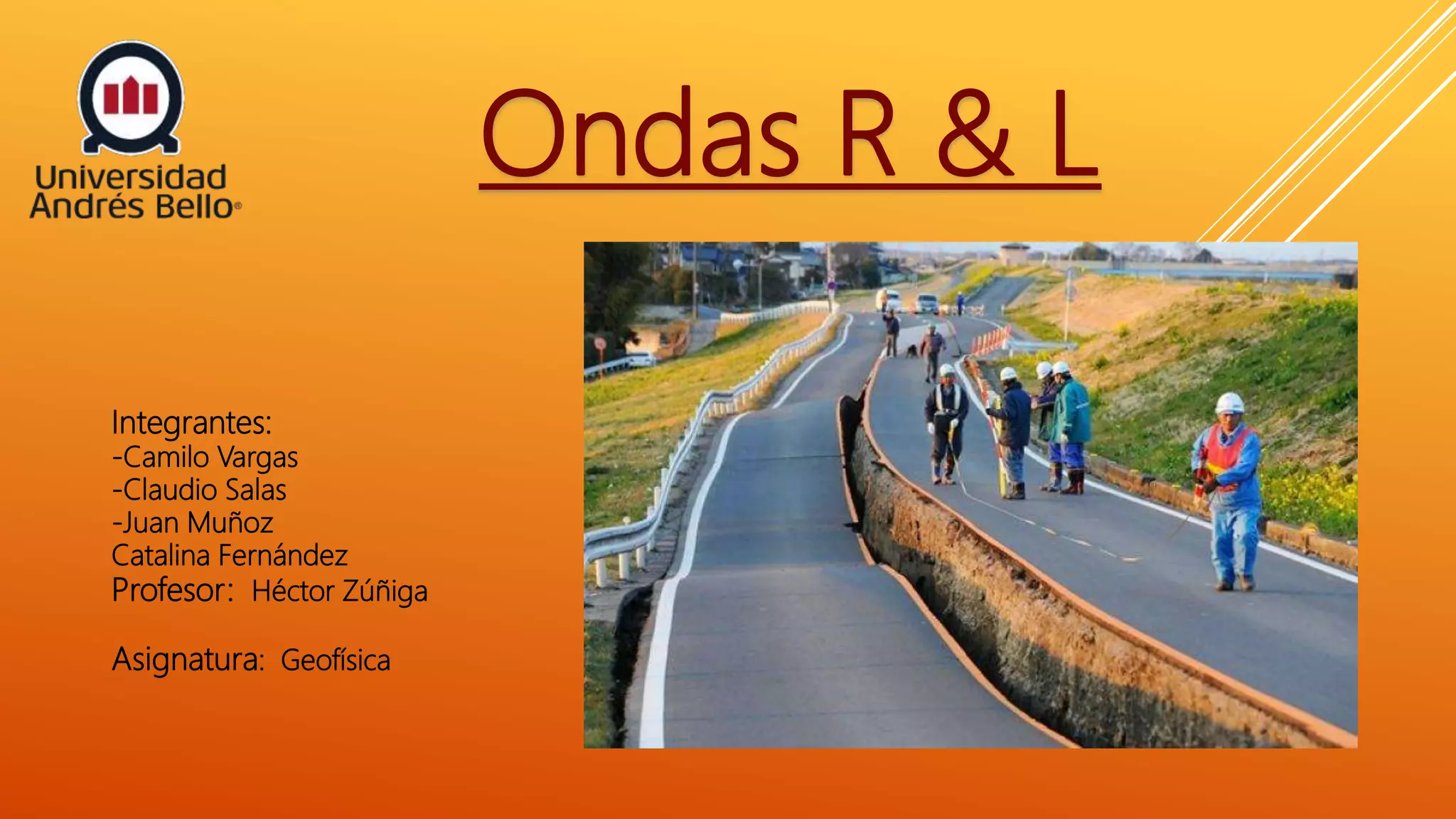

1. Ondas R & L
Integrantes:
-Camilo Vargas
-Claudio Salas
-Juan Muñoz
Catalina Fernández
Profesor: Héctor Zúñiga
Asignatura: Geofísica

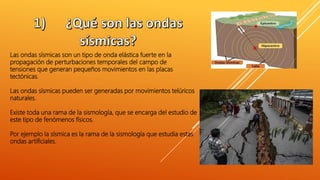

2. Las ondas sísmicas son un tipo de onda elástica fuerte en la
propagación de perturbaciones temporales del campo de
tensiones que generan pequeños movimientos en las placas
tectónicas.
Las ondas sísmicas pueden ser generadas por movimientos telúricos
naturales.
Existe toda una rama de la sismología, que se encarga del estudio de
este tipo de fenómenos físicos.
Por ejemplo la sísmica es la rama de la sismología que estudia estas
ondas artificiales.

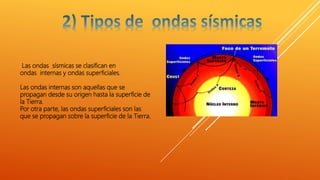

3. Las ondas sísmicas se clasifican en
ondas internas y ondas superficiales.
Las ondas internas son aquellas que se
propagan desde su origen hasta la superficie de
la Tierra.
Por otra parte, las ondas superficiales son las
que se propagan sobre la superficie de la Tierra.

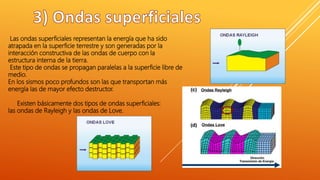

4. Las ondas superficiales representan la energía que ha sido
atrapada en la superficie terrestre y son generadas por la
interacción constructiva de las ondas de cuerpo con la
estructura interna de la tierra.
Este tipo de ondas se propagan paralelas a la superficie libre de
medio.
En los sismos poco profundos son las que transportan más
energía las de mayor efecto destructor.
Existen básicamente dos tipos de ondas superficiales:
las ondas de Rayleigh y las ondas de Love.

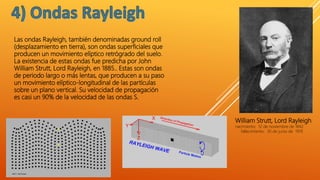

5. Las ondas Rayleigh, también denominadas ground roll
(desplazamiento en tierra), son ondas superficiales que
producen un movimiento elíptico retrógrado del suelo.
La existencia de estas ondas fue predicha por John
William Strutt, Lord Rayleigh, en 1885.. Estas son ondas
de periodo largo o más lentas, que producen a su paso
un movimiento elíptico-longitudinal de las partículas
sobre un plano vertical. Su velocidad de propagación
es casi un 90% de la velocidad de las ondas S.
William Strutt, Lord Rayleigh
nacimiento: 12 de noviembre de 1842
fallecimiento: 30 de junio de 1919

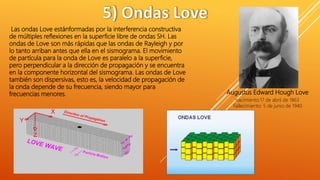

6. Las ondas Love estánformadas por la interferencia constructiva
de múltiples reflexiones en la superficie libre de ondas SH. Las
ondas de Love son más rápidas que las ondas de Rayleigh y por
lo tanto arriban antes que ella en el sismograma. El movimiento
de partícula para la onda de Love es paralelo a la superficie,
pero perpendicular a la dirección de propagación y se encuentra
en la componente horizontal del sismograma. Las ondas de Love
también son dispersivas, esto es, la velocidad de propagación de
la onda depende de su frecuencia, siendo mayor para
frecuencias menores. Augustus Edward Hough Love
nacimiento:17 de abril de 1863
Fallecimiento: 5 de junio de 1940

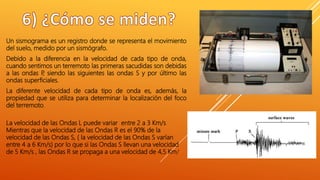

7. Un sismograma es un registro donde se representa el movimiento
del suelo, medido por un sismógrafo.
Debido a la diferencia en la velocidad de cada tipo de onda,
cuando sentimos un terremoto las primeras sacudidas son debidas
a las ondas P, siendo las siguientes las ondas S y por último las
ondas superficiales.
La diferente velocidad de cada tipo de onda es, además, la
propiedad que se utiliza para determinar la localización del foco
del terremoto.
La velocidad de las Ondas L puede variar entre 2 a 3 Km/s
Mientras que la velocidad de las Ondas R es el 90% de la
velocidad de las Ondas S, ( la velocidad de las Ondas S varían
entre 4 a 6 Km/s) por lo que si las Ondas S llevan una velocidad
de 5 Km/s , las Ondas R se propaga a una velocidad de 4,5 Km/

8. *Las ondas de cuerpo tienden a viajar a través del interior del
planeta. Las ondas superficiales, por el contrario, viajan a lo largo
de la superficie de la Tierra.
*Las ondas de cuerpo siempre aparecen en los sismogramas, las
ondas superficiales solo aparecen en aquellos registros de
terremotos cuyo hipocentro no haya sido muy profundo.
*Las amplitudes de las ondas superficiales disminuyen menos
rápidamente con la distancia, en consecuencia en distancias
largas con respecto a un temblor las ondas superficiales generan
señales más altas y dominan los registros conservados en los
sismogramas
* Las ondas superficiales tienen una amplitud máxima en la
superficie libre y disminuye exponencialmente con la
profundidad. Pueden ser registradas a grandes distancias
* Diferencia en sismograma

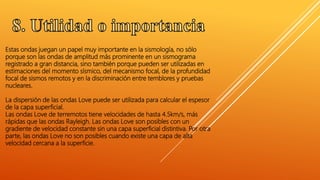

9. Estas ondas juegan un papel muy importante en la sismología, no sólo
porque son las ondas de amplitud más prominente en un sismograma
registrado a gran distancia, sino también porque pueden ser utilizadas en
estimaciones del momento sísmico, del mecanismo focal, de la profundidad
focal de sismos remotos y en la discriminación entre temblores y pruebas
nucleares.
La dispersión de las ondas Love puede ser utilizada para calcular el espesor
de la capa superficial.
Las ondas Love de terremotos tiene velocidades de hasta 4.5km/s, más
rápidas que las ondas Rayleigh. Las ondas Love son posibles con un
gradiente de velocidad constante sin una capa superficial distintiva. Por otra
parte, las ondas Love no son posibles cuando existe una capa de alta
velocidad cercana a la superficie.

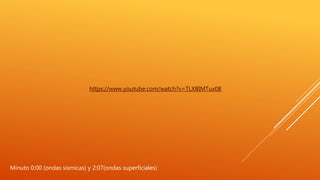

10. https://www.youtube.com/watch?v=TLXBIMTux08
Minuto 0:00 (ondas sísmicas) y 2:07(ondas superficiales)
