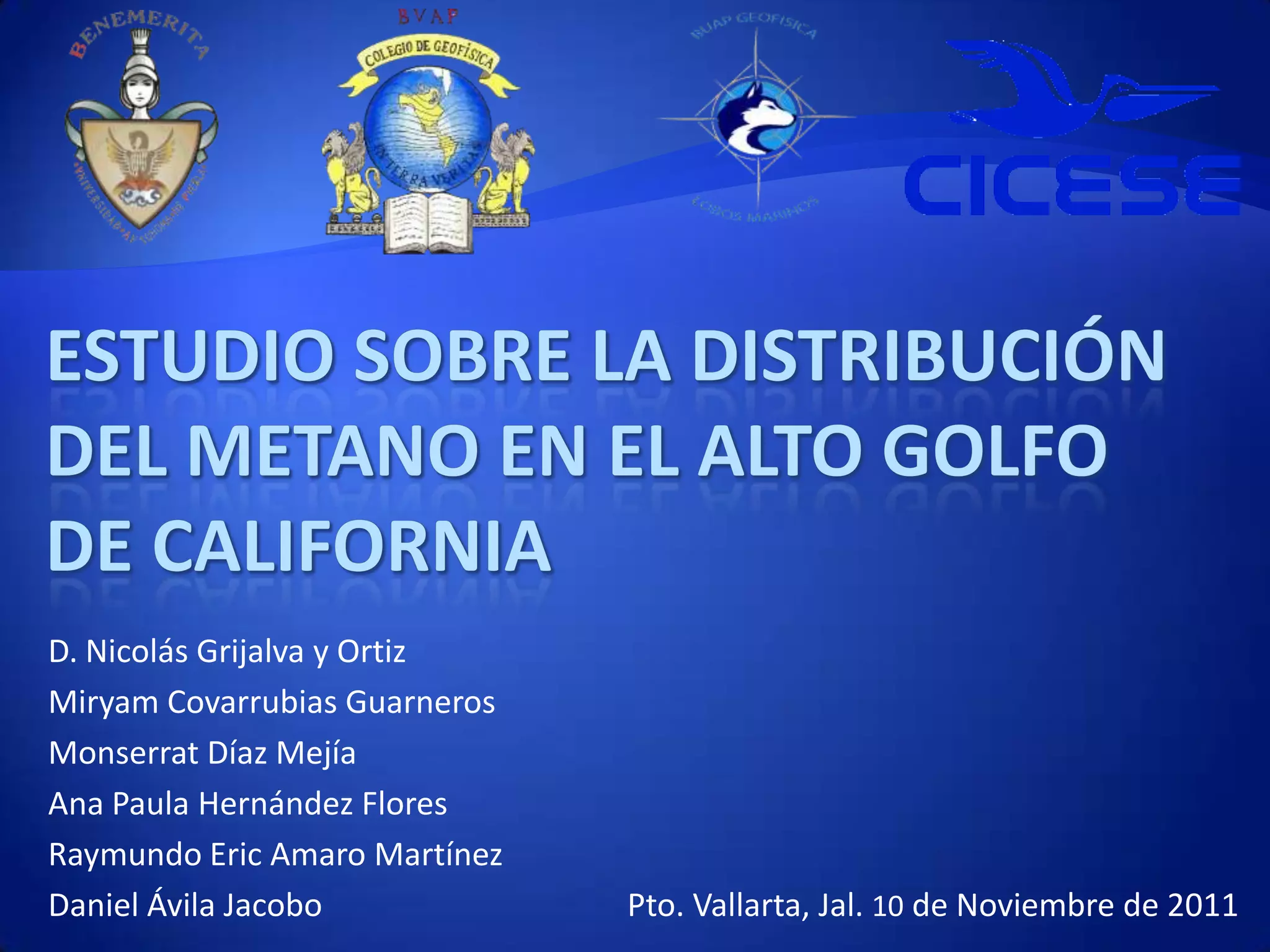

1. D. Nicolás Grijalva y Ortiz
Miryam Covarrubias Guarneros
Monserrat Díaz Mejía
Ana Paula Hernández Flores
Raymundo Eric Amaro Martínez
Daniel Ávila Jacobo
Pto. Vallarta, Jal. 10 de Noviembre de 2011

2. 






Las primeras observaciones se llevaron a cabo en buques de la Armada de
México por N. Grijalva y C. S. Cox;
Agosto de 1986. Primera expedición en el buque GP 08 de la nave M.
Altamirano
Julio del 2003. Segunda expedición a bordo del barco 05 BI Ignacio de la
Llave.
Abril de 2005. Tercera expedición se realizó en el B. Rio Suchiate
2006. Cuarta expedición a bordo del camaronero Getsemaní.
Julio de 2009 Quinta expedición a bordo del camaronero Mongol con
estudiantes de Ingeniería en Geofísica de la BUAP.
Abril 2011. Sexta expedición a bordo del B/O Francisco de Ulloa del CICESE
con estudiantes de Ingeniería Geofísica de la BUAP.

3. 
La región conocida como "Alto Golfo de California" se ubica en aguas del
Golfo de California; abarca los Municipios de Mexicali, Estado de B.C., de
Puerto Peñasco y San Luis Río Colorado, Sonora.

Se caracteriza por las cuencas de Wagner y de Consag se encuentran
limitadas por dos sistemas de fallas transformantes de dirección NNO-SSE,
sugiriendo su formación a partir de una subsidencia relacionada con una
extensión pull-apart (Hurtado et al., 2004). El margen oriental de las
cuencas está definido por la Falla de Wagner, de dirección N23ºE, que
conecta hacia el NO con el Sistema de Fallas de San Andrés (AragónArreola y Martín-Barajas, 2007).

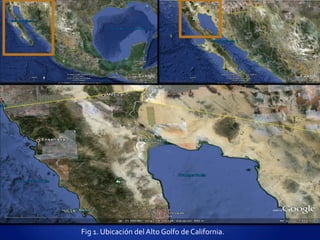

Fig 1. Ubicación del Alto Golfo de California.

4. El GC constituye un rift oblicuo que en su extremo septentrional alberga una
transición de régimen tectónico entre la expansión de los fondos oceánicos
originada por la Dorsal del Este del Pacífico (EPR, por sus siglas en inglés), al sur y el
límite transformante dextral correspondiente a las fallas de Cerro Prieto y San
Figura Andrés, al nte.de las cuencas de Wagner (I) y Consag (II), Norte del Golfo de California.
2. Batimetría
LosFigura 2. Batimetría de las cuencas deCalifornia and the Upper Norte del Golfo de California.
Figure 2. Tectonic map of northern Baja Wagner (I) y Consag (II), Gulf region in northwestern
LosFigura 2. Batimetría de las cuencas pequeñas cuencas del tipo pull apart, Golfo de California.
de Wagner (I) y Consag (II), Norte del caracterizadas
Mexico.
 En consecuencia, se formaron
Los
por ser cuencas sedimentarias subsidentes formadas por extensión cortical
situadas en un curva de distensión de una o varias fallas transformantes; De aquí
las cuencas de Wagner y Consag son las más septentrionales y, con una
profundidad de hasta ~215 m, son las más someras del sistema de cuencas del GC.

Los principales depocentros de sedimentos de la zona se localizan al sur de las
cuencas de Wagner y Consag (Carriquiryet al., 2001). En esta porción del GC, la
extension de los sedimentos es mayor a 5 Km y la tasa de sedimentación es 3.3
Fig. 2. Mapa tectonico de la region Alto Golfo y
Fig. 3. Sismicidad, tectonica principal y
mm/año(Pérez, 1980; Pérez-Cruz, 1982).
de Baja California en el Noroeste de Mexico.
Fig 3. Batimetría de las cuencas de Wagner (I) y batimeria de la regionGolfoGolfo y de Baja
Consag (II), Norte del Alto California.
California en el Noroeste de Mexico.


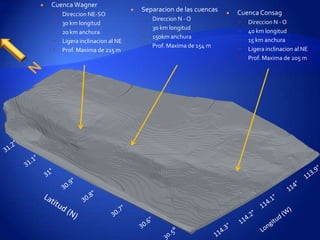

5. 
Cuenca Wagner





Direccion NE-SO
30 km longitud
20 km anchura
Ligera inclinacion al NE
Prof. Maxima de 215 m

Separacion de las cuencas




Direccion N - O
30 km longitud
150km anchura
Prof. Maxima de 154 m

Cuenca Consag





Direccion N - O
40 km longitud
15 km anchura
Ligera inclinacion al NE
Prof. Maxima de 205 m

6. 
El metano (CH4) se presenta en
forma de claratos. (Moleculas de
gas “enjauladas” por una red de
moleculas de agua).
co2

Metano (CH4)
CO2

Agua (H2O)
CH4
Se concentra en profundidades de
20 a 150 mts. de la superficie del
Golfo.
Debido a la temperatura promedio
del agua A. G. de California (22.5 )
no se congela como en otras partes
del mundo, sino que flota en toda la
zona.
H2O
Fig. 4. Formas de concentracion del metano en el Alto Golfo de California. (Cortesia Dr. Grijalva
Y Ortiz).

7. Nube de Metano.
Fondo del A. G. California.
Espesor de la nube
de metano de 20 a
150 Mts.
Profundidad
de superficie a fondo
Fig 5. Representacion de las nubes
215 Mts.
Fig 6. Fotos aereas de la zona de la cuencala zona de laen el A.G.C. en como se ve el metano
de Metano en de Wagner cuenca
en el agua por el cambio de de Wagner.azul intenso en la superficie del mar.
coloracion

8. 
Se uso el siguiente equipo por
parte de los integrantes:
 Ecosonda con GPS integrado
Garmin.
 Botella Niskin General Oceanics
de 1.5 Lts.
 Botellas oscuras de 350 ml.
 Cloruro de plata.
 Mensajeros.
 Etiquetas.
 Sellador de botellas y tapas.
 Papel parafina.
 Herramientas diversas.

Para el traslado entre
estaciones se uso el B/O
Francisco de Ulloa del CICESE,
el cual contaba con lo
siguiente:
 Cable oceanográfico.
 Malacates hidrográfico y de
arrastre.
 Equipo de navegación y
localización.
 Ecosonda.
 Equipo de proteccion
(Salvavidas y cascos)

9. 



Se retiran 10 ml de agua y se
introdujeron 10 ml de N y se
agita violentamente y se deja
reposar mínimo 24 horas
paramáxima disolución
Se utiliza un cromatografo de
gas para medir el metano en
el espacio que se creo
anteriormente.
Se obtiene el Promedio y el
error
Se utiliza un coeficiente
llamado numero de Bunsen
para conocer la cantidad de
metano que se disolvería en
el espacio introducido,
basado en la salinidad y
temperatura de la muestra.

10. 
El estudio del metano es importante ya que es una fuente de energia
alternativa para enfrentar la futura crisis energetica en caso de que ya no
haya petroleo economicamente explotable.

El beneficio para los estudiantes de ingenieria geofisica es el de trabajar en
areas alternativas como la oceanografia y geoquimica.

Es importante el seguir estudiando esta zona para realizar una explotacion
redituable.

Se contempla realizar el 7º Crucero con estudiantes de Ing. Geofísica de la
BUAP en el transcurso del 2012.

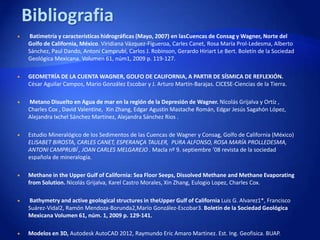

11. 
Batimetría y características hidrográficas (Mayo, 2007) en lasCuencas de Consag y Wagner, Norte del
Golfo de California, México. Viridiana Vázquez-Figueroa, Carles Canet, Rosa María Prol-Ledesma, Alberto
Sánchez, Paul Dando, Antoni Camprubí, Carlos J. Robinson, Gerardo Hiriart Le Bert. Boletín de la Sociedad
Geológica Mexicana. Volumen 61, núm1, 2009 p. 119-127.

GEOMETRÍA DE LA CUENTA WAGNER, GOLFO DE CALIFORNIA, A PARTIR DE SÍSMICA DE REFLEXIÓN.
César Aguilar Campos, Mario González Escobar y J. Arturo Martín-Barajas. CICESE-Ciencias de la Tierra.

Metano Disuelto en Agua de mar en la región de la Depresión de Wagner. Nicolás Grijalva y Ortíz ,
Charles Cox , David Valentine, Xin Zhang, Edgar Agustín Mastache Román, Edgar Jesús Sagahón López,
Alejandra Ixchel Sánchez Martínez, Alejandra Sánchez Rios .

Estudio Mineralógico de los Sedimentos de las Cuencas de Wagner y Consag, Golfo de California (México)
ELISABET BIROSTA, CARLES CANET, ESPERANÇA TAULER, PURA ALFONSO, ROSA MARÍA PROLLEDESMA,
ANTONI CAMPRUBÍ , JOAN CARLES MELGAREJO . Macla nº 9. septiembre ’08 revista de la sociedad
española de mineralogía.

Methane in the Upper Gulf of California: Sea Floor Seeps, Dissolved Methane and Methane Evaporating
from Solution. Nicolás Grijalva, Karel Castro Morales, Xin Zhang, Eulogio Lopez, Charles Cox.

Bathymetry and active geological structures in theUpper Gulf of California Luis G. Alvarez1*, Francisco
Suárez-Vidal2, Ramón Mendoza-Borunda2,Mario González-Escobar3. Boletín de la Sociedad Geológica
Mexicana Volumen 61, núm. 1, 2009 p. 129-141.

Modelos en 3D, Autodesk AutoCAD 2012, Raymundo Eric Amaro Martinez. Est. Ing. Geofisica. BUAP.
