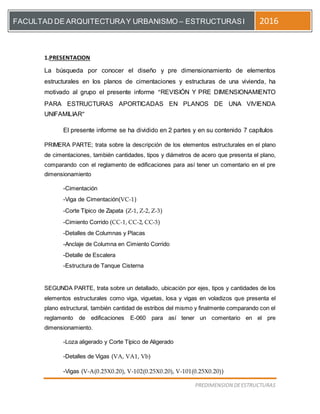

1.PRESENTACION
La búsqueda por conocer el diseño y pre dimensionamiento de elementos
estructurales en los planos de cimentaciones y estructuras de una vivienda, ha
motivado al grupo el presente informe “REVISIÓN Y PRE DIMENSIONAMIENTO
PARA ESTRUCTURAS APORTICADAS EN PLANOS DE UNA VIVIENDA
UNIFAMILIAR”
El presente informe se ha dividido en 2 partes y en su contenido 7 capítulos
PRIMERA PARTE; trata sobre la descripción de los elementos estructurales en el plano
de cimentaciones, también cantidades, tipos y diámetros de acero que presenta el plano,
comparando con el reglamento de edificaciones para así tener un comentario en el pre
dimensionamiento
-Cimentación
-Viga de Cimentación(VC-1)
-Corte Típico de Zapata (Z-1, Z-2, Z-3)
-Cimiento Corrido (CC-1, CC-2, CC-3)
-Detalles de Columnas y Placas
-Anclaje de Columna en Cimiento Corrido
-Detalle de Escalera
-Estructura de Tanque Cisterna
SEGUNDA PARTE, trata sobre un detallado, ubicación por ejes, tipos y cantidades de los
elementos estructurales como viga, viguetas, losa y vigas en voladizos que presenta el
plano estructural, también cantidad de estribos del mismo y finalmente comparando con el
reglamento de edificaciones E-060 para así tener un comentario en el pre
dimensionamiento.
-Loza aligerado y Corte Típico de Aligerado
-Detalles de Vigas (VA, VA1, Vb)
-Vigas (V-A(0.25X0.20), V-102(0.25X0.20), V-101(0.25X0.20))

-Cuadro de Estribos y Empalme
2.PRIMERA PARTE
A. PLANO CIMENTACION

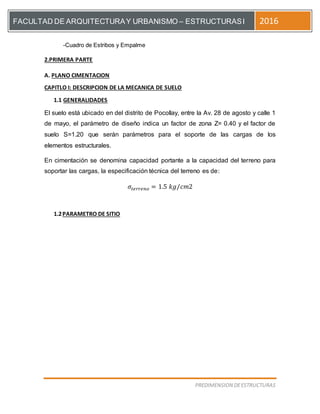

CAPITLO I: DESCRIPCION DE LA MECANICA DE SUELO
1.1 GENERALIDADES
El suelo está ubicado en del distrito de Pocollay, entre la Av. 28 de agosto y calle 1
de mayo, el parámetro de diseño indica un factor de zona Z= 0.40 y el factor de
suelo S=1.20 que serán parámetros para el soporte de las cargas de los
elementos estructurales.
En cimentación se denomina capacidad portante a la capacidad del terreno para
soportar las cargas, la especificación técnica del terreno es de:
𝜎𝑡𝑒𝑟𝑟𝑒𝑛𝑜 = 1.5 𝑘𝑔/𝑐𝑚2
1.2PARAMETRO DE SITIO

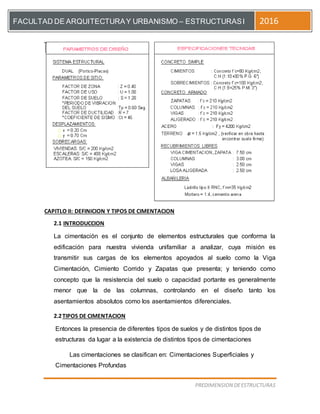

CAPITLO II: DEFINICION Y TIPOS DE CIMENTACION
2.1 INTRODUCCION
La cimentación es el conjunto de elementos estructurales que conforma la
edificación para nuestra vivienda unifamiliar a analizar, cuya misión es
transmitir sus cargas de los elementos apoyados al suelo como la Viga
Cimentación, Cimiento Corrido y Zapatas que presenta; y teniendo como
concepto que la resistencia del suelo o capacidad portante es generalmente
menor que la de las columnas, controlando en el diseño tanto los
asentamientos absolutos como los asentamientos diferenciales.
2.2TIPOS DE CIMENTACION
Entonces la presencia de diferentes tipos de suelos y de distintos tipos de
estructuras da lugar a la existencia de distintos tipos de cimentaciones
Las cimentaciones se clasifican en: Cimentaciones Superficiales y
Cimentaciones Profundas

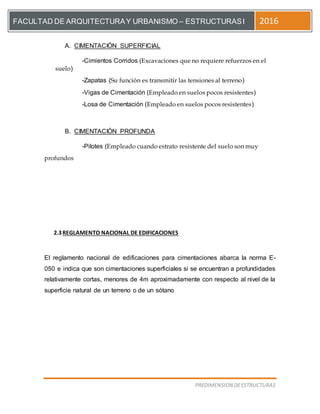

A. CIMENTACIÓN SUPERFICIAL
-Cimientos Corridos (Excavaciones que no requiere refuerzos en el
suelo)
-Zapatas (Su función es transmitir las tensiones al terreno)
-Vigas de Cimentación (Empleado en suelos pocos resistentes)
-Losa de Cimentación (Empleado en suelos pocos resistentes)
B. CIMENTACIÓN PROFUNDA
-Pilotes (Empleado cuando estrato resistente del suelo son muy
profundos
2.3REGLAMENTO NACIONAL DE EDIFICACIONES
El reglamento nacional de edificaciones para cimentaciones abarca la norma E-
050 e indica que son cimentaciones superficiales si se encuentran a profundidades
relativamente cortas, menores de 4m aproximadamente con respecto al nivel de la
superficie natural de un terreno o de un sótano

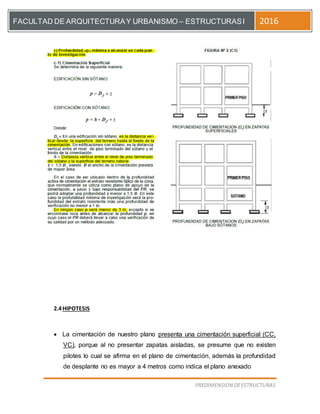

2.4HIPOTESIS
 La cimentación de nuestro plano presenta una cimentación superficial (CC,
VC), porque al no presentar zapatas aisladas, se presume que no existen
pilotes lo cual se afirma en el plano de cimentación, además la profundidad
de desplante no es mayor a 4 metros como indica el plano anexado

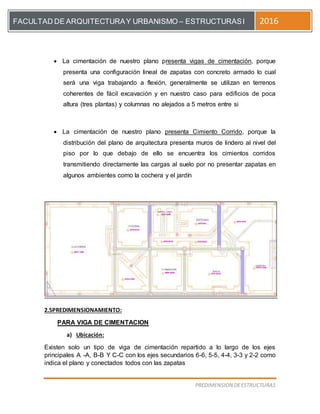

 La cimentación de nuestro plano presenta vigas de cimentación, porque
presenta una configuración lineal de zapatas con concreto armado lo cual
será una viga trabajando a flexión, generalmente se utilizan en terrenos
coherentes de fácil excavación y en nuestro caso para edificios de poca
altura (tres plantas) y columnas no alejados a 5 metros entre si
 La cimentación de nuestro plano presenta Cimiento Corrido, porque la
distribución del plano de arquitectura presenta muros de lindero al nivel del
piso por lo que debajo de ello se encuentra los cimientos corridos
transmitiendo directamente las cargas al suelo por no presentar zapatas en
algunos ambientes como la cochera y el jardín
2.5PREDIMENSIONAMIENTO:
PARA VIGA DE CIMENTACION
a) Ubicación:
Existen solo un tipo de viga de cimentación repartido a lo largo de los ejes
principales A -A, B-B Y C-C con los ejes secundarios 6-6, 5-5, 4-4, 3-3 y 2-2 como
indica el plano y conectados todos con las zapatas

Eje A-A entre eje 2-6 Eje C-C entre eje 3-6 Eje 3-3 entre eje B-C
Eje B-B entre eje 2-6 Eje 2-2 entre eje A-B Eje 4-4 entre eje B-C
Eje 5-5 entre eje A-C
Eje 6-6 entre eje A-C

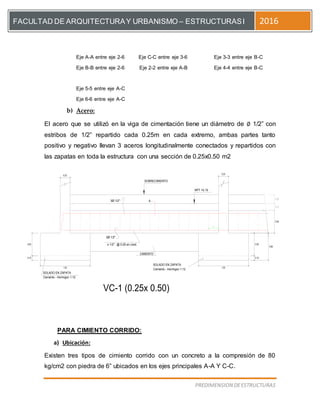

b) Acero:
El acero que se utilizó en la viga de cimentación tiene un diámetro de ∅ 1/2” con
estribos de 1/2” repartido cada 0.25m en cada extremo, ambas partes tanto
positivo y negativo llevan 3 aceros longitudinalmente conectados y repartidos con
las zapatas en toda la estructura con una sección de 0.25x0.50 m2
0.20
0.50
0.15
NPT +0.15
VC-1 (0.25x 0.50)
Cemento - Hormigon 1:12
SOLADO EN ZAPATA
0.10
0.50
1.20
A
SOLADO EN ZAPATA
Cemento - Hormigon 1:12
s 1/2" : @ 0.25 en c/ext.
3Ø 1/2"
3Ø 1/2"
0.10
0.50
1.20
0.25
SOBRECIMIENTO
0.25
0.60
CIMIENTO
0.50
PARA CIMIENTO CORRIDO:
a) Ubicación:
Existen tres tipos de cimiento corrido con un concreto a la compresión de 80
kg/cm2 con piedra de 6” ubicados en los ejes principales A-A Y C-C.

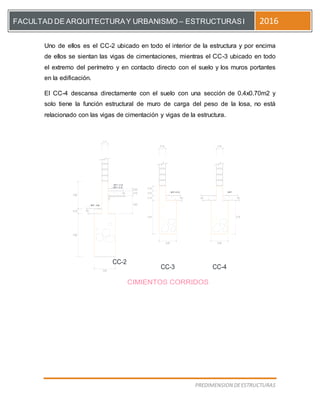

Uno de ellos es el CC-2 ubicado en todo el interior de la estructura y por encima
de ellos se sientan las vigas de cimentaciones, mientras el CC-3 ubicado en todo
el extremo del perímetro y en contacto directo con el suelo y los muros portantes
en la edificación.
El CC-4 descansa directamente con el suelo con una sección de 0.4x0.70m2 y
solo tiene la función estructural de muro de carga del peso de la losa, no está
relacionado con las vigas de cimentación y vigas de la estructura.
0.40
0.50
0.90
0.40
CC-4
CC-2
CC-3
0.10
NFP + 0.10
0.150.15
NFP +0.10
0.10
0.10
0.10
0.70
NFP
0.70
NFP - 0.55
0.90
0.65
0.10
0.05
NPT + 0.15

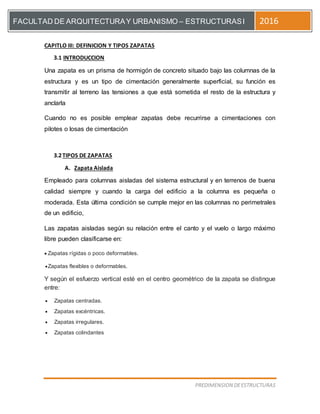

CAPITLO III: DEFINICION Y TIPOS ZAPATAS
3.1 INTRODUCCION
Una zapata es un prisma de hormigón de concreto situado bajo las columnas de la
estructura y es un tipo de cimentación generalmente superficial, su función es
transmitir al terreno las tensiones a que está sometida el resto de la estructura y
anclarla
Cuando no es posible emplear zapatas debe recurrirse a cimentaciones con
pilotes o losas de cimentación
3.2TIPOS DE ZAPATAS
A. Zapata Aislada
Empleado para columnas aisladas del sistema estructural y en terrenos de buena
calidad siempre y cuando la carga del edificio a la columna es pequeña o
moderada. Esta última condición se cumple mejor en las columnas no perimetrales
de un edificio,
Las zapatas aisladas según su relación entre el canto y el vuelo o largo máximo
libre pueden clasificarse en:
 Zapatas rígidas o poco deformables.
Zapatas flexibles o deformables.
Y según el esfuerzo vertical esté en el centro geométrico de la zapata se distingue
entre:
 Zapatas centradas.
 Zapatas excéntricas.
 Zapatas irregulares.
 Zapatas colindantes

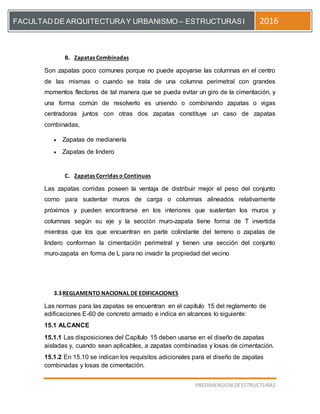

B. Zapatas Combinadas
Son zapatas poco comunes porque no puede apoyarse las columnas en el centro
de las mismas o cuando se trata de una columna perimetral con grandes
momentos flectores de tal manera que se pueda evitar un giro de la cimentación, y
una forma común de resolverlo es uniendo o combinando zapatas o vigas
centradoras juntos con otras dos zapatas constituye un caso de zapatas
combinadas,
 Zapatas de medianería
 Zapatas de lindero
C. Zapatas Corridas o Continuas
Las zapatas corridas poseen la ventaja de distribuir mejor el peso del conjunto
como para sustentar muros de carga o columnas alineados relativamente
próximos y pueden encontrarse en los interiores que sustentan los muros y
columnas según su eje y la sección muro-zapata tiene forma de T invertida
mientras que los que encuentran en parte colindante del terreno o zapatas de
lindero conforman la cimentación perimetral y tienen una sección del conjunto
muro-zapata en forma de L para no invadir la propiedad del vecino
Las normas para las zapatas se encuentran en el capítulo 15 del reglamento de
edificaciones E-60 de concreto armado e indica en alcances lo siguiente:
15.1 ALCANCE
15.1.1 Las disposiciones del Capítulo 15 deben usarse en el diseño de zapatas
aisladas y, cuando sean aplicables, a zapatas combinadas y losas de cimentación.
15.1.2 En 15.10 se indican los requisitos adicionales para el diseño de zapatas
combinadas y losas de cimentación.

3.4HIPOTESIS

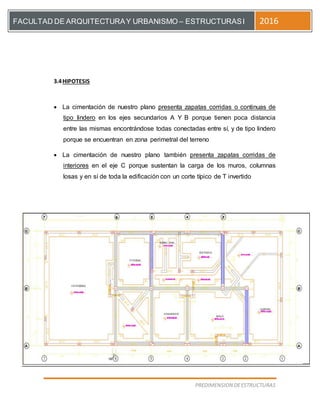

 La cimentación de nuestro plano presenta zapatas corridas o continuas de
tipo lindero en los ejes secundarios A Y B porque tienen poca distancia
entre las mismas encontrándose todas conectadas entre sí, y de tipo lindero
porque se encuentran en zona perimetral del terreno
 La cimentación de nuestro plano también presenta zapatas corridas de
interiores en el eje C porque sustentan la carga de los muros, columnas
losas y en sí de toda la edificación con un corte típico de T invertido

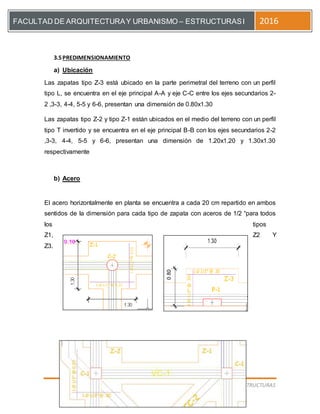

3.5PREDIMENSIONAMIENTO
a) Ubicación
Las zapatas tipo Z-3 está ubicado en la parte perimetral del terreno con un perfil
tipo L, se encuentra en el eje principal A-A y eje C-C entre los ejes secundarios 2-
2 ,3-3, 4-4, 5-5 y 6-6, presentan una dimensión de 0.80x1.30
Las zapatas tipo Z-2 y tipo Z-1 están ubicados en el medio del terreno con un perfil
tipo T invertido y se encuentra en el eje principal B-B con los ejes secundarios 2-2
,3-3, 4-4, 5-5 y 6-6, presentan una dimensión de 1.20x1.20 y 1.30x1.30
respectivamente
b) Acero
El acero horizontalmente en planta se encuentra a cada 20 cm repartido en ambos
sentidos de la dimensión para cada tipo de zapata con aceros de 1/2 “para todos
los tipos
Z1, Z2 Y
Z3.

CAPITLO IV: DEFINICION Y TIPOS DE COLUMNA
4.1 INTRODUCCION
La columna es un elemento sometido a comprensión, lo suficientemente delgado
respecto de su longitud para que bajo la acción de una carga gradualmente
creciente rompa por flexión lateral(pandeo) y suelen dividirse en tres grupos largas
intermedias y cortos a compresión
4.2TIPOS DE COLUMNA
a) Columnas Largas
Estos elementos estructurales son largas porque debido al producto de un
esfuerzo en la geometría de la columna son esbeltos y los elementos más
esbeltos se denominan columna larga y la falla es por pandeo

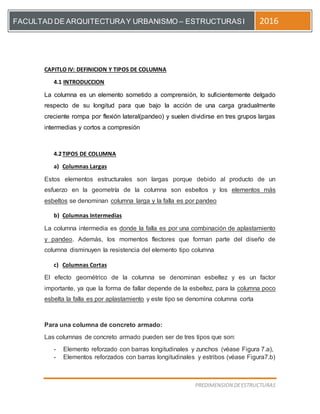

b) Columnas Intermedias
La columna intermedia es donde la falla es por una combinación de aplastamiento
y pandeo. Además, los momentos flectores que forman parte del diseño de
columna disminuyen la resistencia del elemento tipo columna
c) Columnas Cortas
El efecto geométrico de la columna se denominan esbeltez y es un factor
importante, ya que la forma de fallar depende de la esbeltez, para la columna poco
esbelta la falla es por aplastamiento y este tipo se denomina columna corta
Para una columna de concreto armado:
Las columnas de concreto armado pueden ser de tres tipos que son:

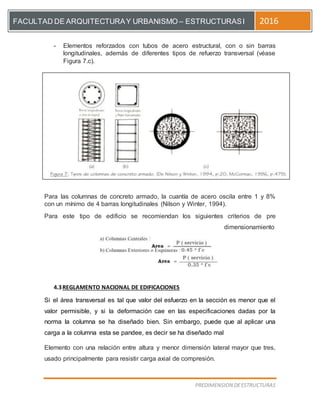

- Elemento reforzado con barras longitudinales y zunchos (véase Figura 7.a),
- Elementos reforzados con barras longitudinales y estribos (véase Figura7.b)

- Elementos reforzados con tubos de acero estructural, con o sin barras
longitudinales, además de diferentes tipos de refuerzo transversal (véase
Figura 7.c).
Para las columnas de concreto armado, la cuantía de acero oscila entre 1 y 8%
con un mínimo de 4 barras longitudinales (Nilson y Winter, 1994).
Para este tipo de edificio se recomiendan los siguientes criterios de pre
dimensionamiento
Si el área transversal es tal que valor del esfuerzo en la sección es menor que el
valor permisible, y si la deformación cae en las especificaciones dadas por la
norma la columna se ha diseñado bien. Sin embargo, puede que al aplicar una
carga a la columna esta se pandee, es decir se ha diseñado mal
Elemento con una relación entre altura y menor dimensión lateral mayor que tres,
usado principalmente para resistir carga axial de compresión.

Las columnas se deben diseñar para resistir las fuerzas axiales que provienen de
las cargas amplificadas de todos los pisos, y el momento máximo debido a las
cargas amplificadas, considerando la carga viva actuando en solo uno de los
tramos adyacentes del piso o techo bajo consideración. También debe
considerarse la condición de carga que produzca la máxima relación
(excentricidad) entre el momento y carga axial.
4.4HIPOTESIS
 El plano de cimentación presenta columnas en cimiento corrido, porque hay
áreas no tanto estructurales que pueden descargar la carga al suelo
sencillamente con un cimiento corrido como son la cochera y el jardín
 El plano de cimentación presenta columnas en la viga de cimentación
conectadas todos con las zapatas, porque hay mayor carga o esfuerzo en
la edificación en esos ambientes como la cocina, los S.S.H.H, comer, sala
estudio y cuartos en el segundo nivel
 El plano de cimentación presenta placas descansando sobre la viga de
cimentación conectadas todos con las zapatas, porque se encuentran en
los nudos de la estructura aliviando más a los pórticos de cada nivel y
puesto que su principal función es absorber las fuerzas del sismo

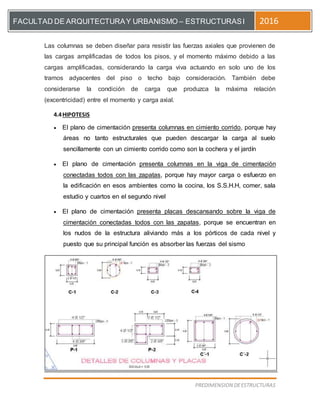

a) Ubicación

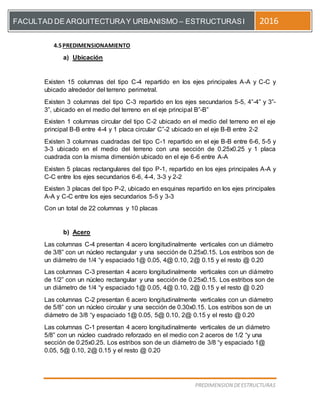

Existen 15 columnas del tipo C-4 repartido en los ejes principales A-A y C-C y
ubicado alrededor del terreno perimetral.
Existen 3 columnas del tipo C-3 repartido en los ejes secundarios 5-5, 4”-4” y 3”-
3”, ubicado en el medio del terreno en el eje principal B”-B”
Existen 1 columnas circular del tipo C-2 ubicado en el medio del terreno en el eje
principal B-B entre 4-4 y 1 placa circular C”-2 ubicado en el eje B-B entre 2-2
Existen 3 columnas cuadradas del tipo C-1 repartido en el eje B-B entre 6-6, 5-5 y
3-3 ubicado en el medio del terreno con una sección de 0.25x0.25 y 1 placa
cuadrada con la misma dimensión ubicado en el eje 6-6 entre A-A
Existen 5 placas rectangulares del tipo P-1, repartido en los ejes principales A-A y
C-C entre los ejes secundarios 6-6, 4-4, 3-3 y 2-2
Existen 3 placas del tipo P-2, ubicado en esquinas repartido en los ejes principales
A-A y C-C entre los ejes secundarios 5-5 y 3-3
Con un total de 22 columnas y 10 placas
b) Acero
Las columnas C-4 presentan 4 acero longitudinalmente verticales con un diámetro
de 3/8” con un núcleo rectangular y una sección de 0.25x0.15. Los estribos son de
un diámetro de 1/4 “y espaciado 1@ 0.05, 4@ 0.10, 2@ 0.15 y el resto @ 0.20
de 1/2” con un núcleo rectangular y una sección de 0.25x0.15. Los estribos son de
un diámetro de 1/4 “y espaciado 1@ 0.05, 4@ 0.10, 2@ 0.15 y el resto @ 0.20
de 5/8” con un núcleo circular y una sección de 0.30x0.15. Los estribos son de un
diámetro de 3/8 “y espaciado 1@ 0.05, 5@ 0.10, 2@ 0.15 y el resto @ 0.20
Las columnas C-1 presentan 4 acero longitudinalmente verticales de un diámetro
5/8” con un núcleo cuadrado reforzado en el medio con 2 aceros de 1/2 “y una
sección de 0.25x0.25. Los estribos son de un diámetro de 3/8 “y espaciado 1@
0.05, 5@ 0.10, 2@ 0.15 y el resto @ 0.20

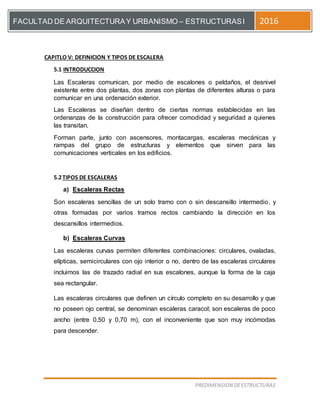

CAPITLO V: DEFINICION Y TIPOS DE ESCALERA
5.1 INTRODUCCION
Las Escaleras comunican, por medio de escalones o peldaños, el desnivel
existente entre dos plantas, dos zonas con plantas de diferentes alturas o para
comunicar en una ordenación exterior.
Las Escaleras se diseñan dentro de ciertas normas establecidas en las
ordenanzas de la construcción para ofrecer comodidad y seguridad a quienes
las transitan.
Forman parte, junto con ascensores, montacargas, escaleras mecánicas y
rampas del grupo de estructuras y elementos que sirven para las
comunicaciones verticales en los edificios.
5.2TIPOS DE ESCALERAS
a) Escaleras Rectas
Son escaleras sencillas de un solo tramo con o sin descansillo intermedio, y
otras formadas por varios tramos rectos cambiando la dirección en los
descansillos intermedios.
b) Escaleras Curvas
Las escaleras curvas permiten diferentes combinaciones: circulares, ovaladas,
elípticas, semicirculares con ojo interior o no, dentro de las escaleras circulares
incluimos las de trazado radial en sus escalones, aunque la forma de la caja
sea rectangular.
Las escaleras circulares que definen un círculo completo en su desarrollo y que
no poseen ojo central, se denominan escaleras caracol; son escaleras de poco
ancho (entre 0,50 y 0,70 m), con el inconveniente que son muy incómodas
para descender.

c) Escaleras Compensadas
Dentro de las escaleras mixtas se debe evitar que en la combinación de los
tramos rectos con curvos exista un cambio brusco, para ello se realiza una
compensación del tramo recto al curvo para lograr un paso gradual al usuario.
Dentro de este tipo, hay escaleras con giro de 180º (media vuelta) y con giro de
90º (un cuarto de vuelta)
El reglamento nacional de edificaciones para escaleras es la Norma A-0.10-
Arquitectura en el capítulo VI- Escaleras, indica que en artículo 26 existen 2 tipos
de escaleras
A. INTEGRADAS:
Son aquellas que no están aisladas de las circulaciones horizontales y cuyo
objetivo es satisfacer las necesidades de tránsito de las personas entre pisos
de manera fluida y visible. Estas escaleras pueden ser consideradas para el
cálculo y el sustento como medios de evacuación, si la distancia de recorrido lo
permite. No son de construcción obligatoria, ya que dependen de la solución
arquitectónica y características de la edificación.
B. DE EVACUACIÓN:
Son aquellas a prueba de fuego y humos, sirven para la evacuación de las
personas y acceso del personal de respuesta a emergencias. Estas escaleras
deberán cumplir los siguientes requisitos:
1. Toda escalera de evacuación, deberá ser ubicada de manera tal que permita
a los usuarios en caso de emergencia, salir del edificio en forma rápida y
segura.
2. Deben ser continuas del primer al último piso en sentido vertical y/o
horizontal. Por lo menos el 50 % de estas tendrán que mantener la continuidad
hasta la azotea, si la hubiera. A excepción de edificios residenciales, donde el
acceso a la azotea podrá ser mediante una escalera del tipo gato y en otros
usos donde se cuente con varias escaleras al menos una de estas estará
obligada a llegar a la azotea.

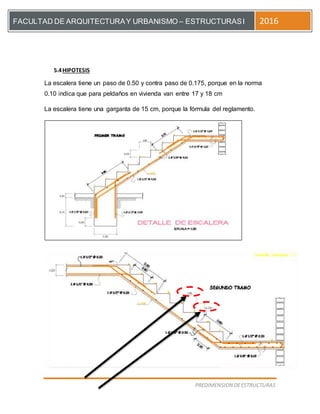

5.4HIPOTESIS
La escalera tiene un paso de 0.50 y contra paso de 0.175, porque en la norma
0.10 indica que para peldaños en vivienda van entre 17 y 18 cm
La escalera tiene una garganta de 15 cm, porque la fórmula del reglamento.

PASO: 0.50 m
CONTRA: 0.175 m

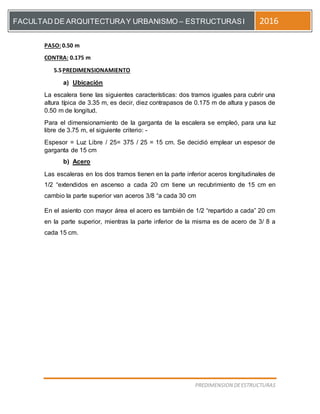

a) Ubicación
La escalera tiene las siguientes características: dos tramos iguales para cubrir una
altura típica de 3.35 m, es decir, diez contrapasos de 0.175 m de altura y pasos de
0.50 m de longitud.
Para el dimensionamiento de la garganta de la escalera se empleó, para una luz
libre de 3.75 m, el siguiente criterio: -
Espesor = Luz Libre / 25= 375 / 25 = 15 cm. Se decidió emplear un espesor de
garganta de 15 cm
b) Acero
Las escaleras en los dos tramos tienen en la parte inferior aceros longitudinales de
1/2 “extendidos en ascenso a cada 20 cm tiene un recubrimiento de 15 cm en
cambio la parte superior van aceros 3/8 “a cada 30 cm
En el asiento con mayor área el acero es también de 1/2 “repartido a cada” 20 cm
en la parte superior, mientras la parte inferior de la misma es de acero de 3/ 8 a
cada 15 cm.

3.SEGUNDA PARTE
B. PLANO ESTRUCTURAS

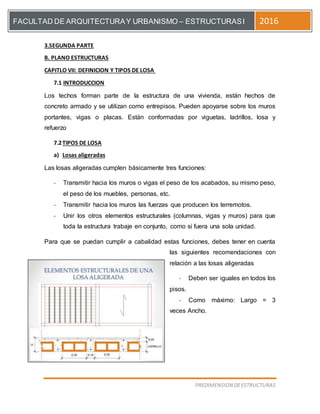

CAPITLO VII: DEFINICION Y TIPOS DE LOSA
7.1 INTRODUCCION
Los techos forman parte de la estructura de una vivienda, están hechos de
concreto armado y se utilizan como entrepisos. Pueden apoyarse sobre los muros
portantes, vigas o placas. Están conformadas por viguetas, ladrillos, losa y
refuerzo
7.2TIPOS DE LOSA
a) Losas aligeradas
Las losas aligeradas cumplen básicamente tres funciones:
- Transmitir hacia los muros o vigas el peso de los acabados, su mismo peso,
el peso de los muebles, personas, etc.
- Transmitir hacia los muros las fuerzas que producen los terremotos.
- Unir los otros elementos estructurales (columnas, vigas y muros) para que
toda la estructura trabaje en conjunto, como si fuera una sola unidad.
Para que se puedan cumplir a cabalidad estas funciones, debes tener en cuenta
las siguientes recomendaciones con
relación a las losas aligeradas
- Deben ser iguales en todos los
pisos.
- Como máximo: Largo = 3
veces Ancho.

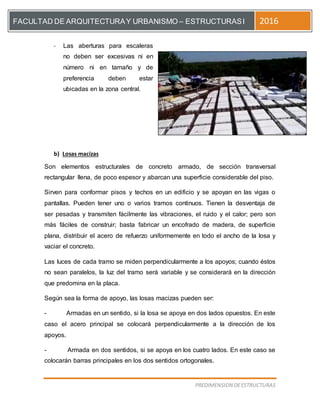

- Las aberturas para escaleras
no deben ser excesivas ni en
número ni en tamaño y de
preferencia deben estar
ubicadas en la zona central.
b) Losas macizas
Son elementos estructurales de concreto armado, de sección transversal
rectangular llena, de poco espesor y abarcan una superficie considerable del piso.
Sirven para conformar pisos y techos en un edificio y se apoyan en las vigas o
pantallas. Pueden tener uno o varios tramos continuos. Tienen la desventaja de
ser pesadas y transmiten fácilmente las vibraciones, el ruido y el calor; pero son
más fáciles de construir; basta fabricar un encofrado de madera, de superficie
plana, distribuir el acero de refuerzo uniformemente en todo el ancho de la losa y
vaciar el concreto.
Las luces de cada tramo se miden perpendicularmente a los apoyos; cuando éstos
no sean paralelos, la luz del tramo será variable y se considerará en la dirección
que predomina en la placa.
Según sea la forma de apoyo, las losas macizas pueden ser:
- Armadas en un sentido, si la losa se apoya en dos lados opuestos. En este
caso el acero principal se colocará perpendicularmente a la dirección de los
apoyos.
- Armada en dos sentidos, si se apoya en los cuatro lados. En este caso se
colocarán barras principales en los dos sentidos ortogonales.

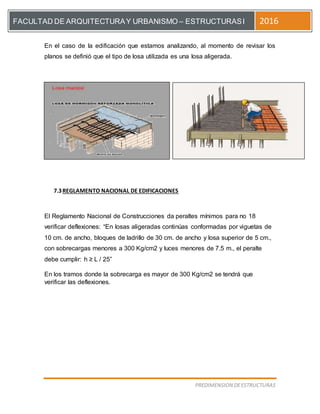

En el caso de la edificación que estamos analizando, al momento de revisar los
planos se definió que el tipo de losa utilizada es una losa aligerada.
El Reglamento Nacional de Construcciones da peraltes mínimos para no 18
verificar deflexiones: “En losas aligeradas continúas conformadas por viguetas de
10 cm. de ancho, bloques de ladrillo de 30 cm. de ancho y losa superior de 5 cm.,
con sobrecargas menores a 300 Kg/cm2 y luces menores de 7.5 m., el peralte
debe cumplir: h ≥ L / 25”
En los tramos donde la sobrecarga es mayor de 300 Kg/cm2 se tendrá que
verificar las deflexiones.

7.4HIPOTESIS

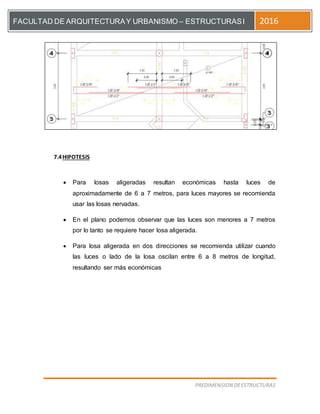

 Para losas aligeradas resultan económicas hasta luces de
aproximadamente de 6 a 7 metros, para luces mayores se recomienda
usar las losas nervadas.
 En el plano podemos observar que las luces son menores a 7 metros
por lo tanto se requiere hacer losa aligerada.
 Para losa aligerada en dos direcciones se recomienda utilizar cuando
las luces o lado de la losa oscilan entre 6 a 8 metros de longitud,
resultando ser más económicas

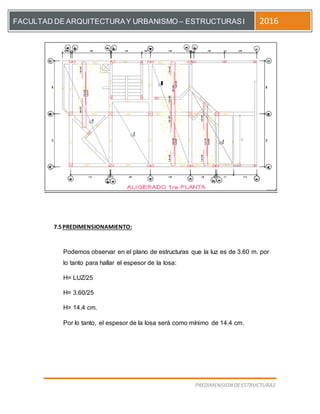

7.5PREDIMENSIONAMIENTO:
Podemos observar en el plano de estructuras que la luz es de 3.60 m. por
lo tanto para hallar el espesor de la losa:
H= LUZ/25
H= 3.60/25
H= 14.4 cm.
Por lo tanto, el espesor de la losa será como mínimo de 14.4 cm.

CAPITLO VIII: DEFINICION Y TIPOS DE VIGAS
8.1 INTRODUCCION
Las vigas son elementos estructurales para soportar cargas o darle estabilidad a
las mismas, para diseñarlas es necesario conocer los esfuerzos de producen las
cargas a lo largo de su longitud, estos vienen dados por los valores de corte y
momentos flectores en cada sección en estudio; los cuales se representan en sus
respectivos diagramas
8.2TIPOS DE VIGAS
Viga solera
Son vigas que se colocan en la parte superior de los muros (generalmente los
portantes) y entre columnas, dando rigidez y confinamiento a los muros.
Viga de amarre
Aquellas que tienen la función de articular (amarrar) la estructura en el sentido
opuesto a las vigas principales.

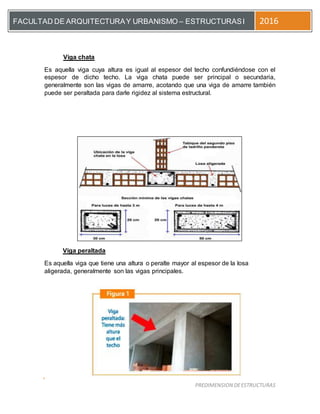

Viga chata
Es aquella viga cuya altura es igual al espesor del techo confundiéndose con el
espesor de dicho techo. La viga chata puede ser principal o secundaria,
generalmente son las vigas de amarre, acotando que una viga de amarre también
puede ser peraltada para darle rigidez al sistema estructural.
Viga peraltada
Es aquella viga que tiene una altura o peralte mayor al espesor de la losa
aligerada, generalmente son las vigas principales.

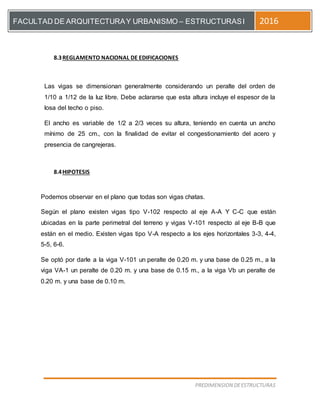

Las vigas se dimensionan generalmente considerando un peralte del orden de
1/10 a 1/12 de la luz libre. Debe aclararse que esta altura incluye el espesor de la
losa del techo o piso.
El ancho es variable de 1/2 a 2/3 veces su altura, teniendo en cuenta un ancho
mínimo de 25 cm., con la finalidad de evitar el congestionamiento del acero y
presencia de cangrejeras.
8.4HIPOTESIS
Podemos observar en el plano que todas son vigas chatas.
Según el plano existen vigas tipo V-102 respecto al eje A-A Y C-C que están
ubicadas en la parte perimetral del terreno y vigas V-101 respecto al eje B-B que
están en el medio. Existen vigas tipo V-A respecto a los ejes horizontales 3-3, 4-4,
5-5, 6-6.
Se optó por darle a la viga V-101 un peralte de 0.20 m. y una base de 0.25 m., a la
viga VA-1 un peralte de 0.20 m. y una base de 0.15 m., a la viga Vb un peralte de
0.20 m. y una base de 0.10 m.

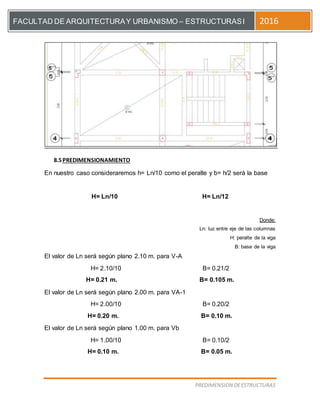

En nuestro caso consideraremos h= Ln/10 como el peralte y b= h/2 será la base
H= Ln/10 H= Ln/12
Donde:
Ln: luz entre eje de las columnas
H: peralte de la viga
B: base de la viga
El valor de Ln será según plano 2.10 m. para V-A
H= 2.10/10 B= 0.21/2
H= 0.21 m. B= 0.105 m.
El valor de Ln será según plano 2.00 m. para VA-1
H= 2.00/10 B= 0.20/2
H= 0.20 m. B= 0.10 m.
El valor de Ln será según plano 1.00 m. para Vb
H= 1.00/10 B= 0.10/2
H= 0.10 m. B= 0.05 m.

5.CONCLUCIONES
 Podemos concluir que las viguetas en las losas deberían estar ubicadas
perpendicularmente al eje principal y no el sentido horizontal como se
observa en los planos anexados, aclarando que no cumple con la norma de
concreto armado para losas en una dirección
 El peralte de la viga y la base de la misma son totalmente distintos con los
cálculos hallados según la norma de concreto armado
 Podemos darnos cuenta que el espesor de la losa es igual al peralte de la
viga con una altura de 0.20m

Predimensionamiento

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Predimensionamiento

Predimensionamiento
