1. LADRILLO Y ALBAÑILERÍA
GRUPO 4
CARRIÓN SARRÍN, RUBÉN JOANS
QUIROZ QUISPE LEIDI
RODRIGUEZ MALQUI,VALERIA
ROJAS CUEVA FRANKLIN
RUIZ NARVÁEZ, CHRISTIAN
CONSTRUCION I
ING. MONZON ONCOY, ANGUS
ARQ. ALBUQUERQUE CERNA, ROSA

2. EL LADRILLO

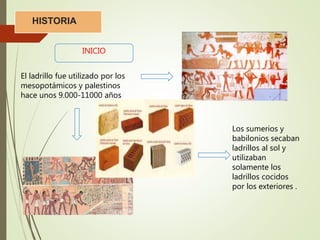

3. HISTORIA
El ladrillo fue utilizado por los
mesopotámicos y palestinos
hace unos 9.000-11000 años
Los sumerios y
babilonios secaban
ladrillos al sol y
utilizaban
solamente los
ladrillos cocidos
por los exteriores .
INICIO

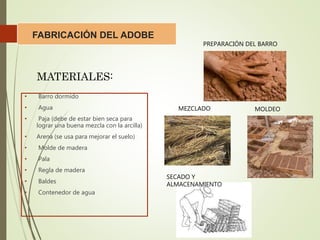

4. FABRICACIÓN DEL ADOBE
• Barro dormido
• Agua
• Paja (debe de estar bien seca para
lograr una buena mezcla con la arcilla)
• Arena (se usa para mejorar el suelo)
• Molde de madera
• Pala
• Regla de madera
• Baldes
• Contenedor de agua
MATERIALES:
PREPARACIÓN DEL BARRO
MEZCLADO MOLDEO
SECADO Y
ALMACENAMIENTO

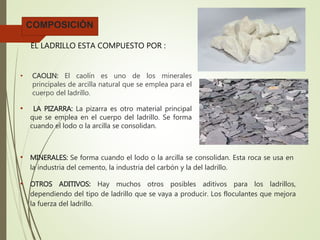

5. COMPOSICIÓN
• CAOLIN: El caolín es uno de los minerales
principales de arcilla natural que se emplea para el
cuerpo del ladrillo.
EL LADRILLO ESTA COMPUESTO POR :
• LA PIZARRA: La pizarra es otro material principal
que se emplea en el cuerpo del ladrillo. Se forma
cuando el lodo o la arcilla se consolidan.
• MINERALES: Se forma cuando el lodo o la arcilla se consolidan. Esta roca se usa en
la industria del cemento, la industria del carbón y la del ladrillo.
• OTROS ADITIVOS: Hay muchos otros posibles aditivos para los ladrillos,
dependiendo del tipo de ladrillo que se vaya a producir. Los floculantes que mejora
la fuerza del ladrillo.

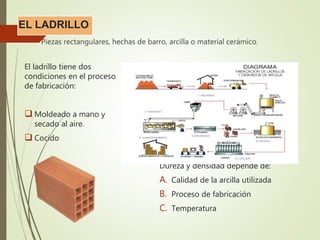

6. EL LADRILLO
Piezas rectangulares, hechas de barro, arcilla o material cerámico.
Dureza y densidad depende de:
A. Calidad de la arcilla utilizada
B. Proceso de fabricación
C. Temperatura
El ladrillo tiene dos
condiciones en el proceso
de fabricación:
 Moldeado a mano y
secado al aire.
 Cocido

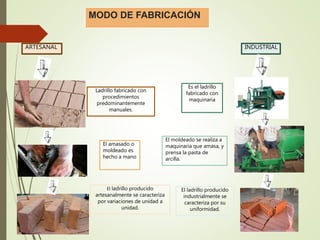

7. ARTESANAL INDUSTRIAL
Ladrillo fabricado con
procedimientos
predominantemente
manuales.
El amasado o
moldeado es
hecho a mano
El ladrillo producido
artesanalmente se caracteriza
por variaciones de unidad a
unidad.
Es el ladrillo
fabricado con
maquinaria
El moldeado se realiza a
maquinaria que amasa, y
prensa la pasta de
arcilla.
El ladrillo producido
industrialmente se
caracteriza por su
uniformidad.
MODO DE FABRICACIÓN

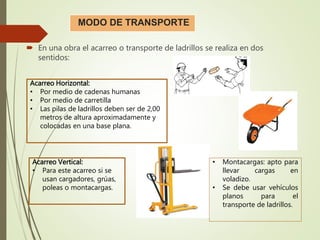

8. MODO DE TRANSPORTE
 En una obra el acarreo o transporte de ladrillos se realiza en dos
sentidos:
Acarreo Horizontal:
• Por medio de cadenas humanas
• Por medio de carretilla
• Las pilas de ladrillos deben ser de 2,00
metros de altura aproximadamente y
colocadas en una base plana.
• Montacargas: apto para
llevar cargas en
voladizo.
• Se debe usar vehículos
planos para el
transporte de ladrillos.
Acarreo Vertical:
• Para este acarreo si se
usan cargadores, grúas,
poleas o montacargas.

9. LA ALBAÑILERÍA

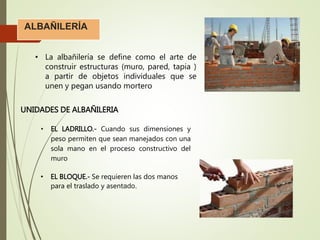

10. ALBAÑILERÍA
• La albañilería se define como el arte de
construir estructuras (muro, pared, tapia )
a partir de objetos individuales que se
unen y pegan usando mortero
UNIDADES DE ALBAÑILERIA
• EL LADRILLO.- Cuando sus dimensiones y
peso permiten que sean manejados con una
sola mano en el proceso constructivo del
muro
• EL BLOQUE.- Se requieren las dos manos
para el traslado y asentado.

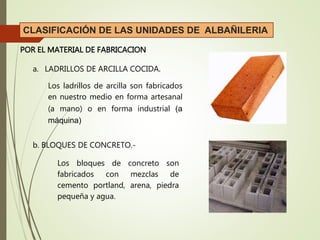

11. CLASIFICACIÓN DE LAS UNIDADES DE ALBAÑILERIA
POR EL MATERIAL DE FABRICACION
a. LADRILLOS DE ARCILLA COCIDA.
Los ladrillos de arcilla son fabricados
en nuestro medio en forma artesanal
(a mano) o en forma industrial (a
máquina)
b. BLOQUES DE CONCRETO.-
Los bloques de concreto son
fabricados con mezclas de
cemento portland, arena, piedra
pequeña y agua.

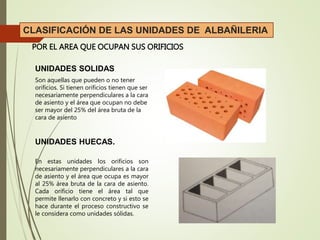

12. POR EL AREA QUE OCUPAN SUS ORIFICIOS
CLASIFICACIÓN DE LAS UNIDADES DE ALBAÑILERIA
UNIDADES SOLIDAS
UNIDADES HUECAS.
Son aquellas que pueden o no tener
orificios. Si tienen orificios tienen que ser
necesariamente perpendiculares a la cara
de asiento y el área que ocupan no debe
ser mayor del 25% del área bruta de la
cara de asiento
En estas unidades los orificios son
necesariamente perpendiculares a la cara
de asiento y el área que ocupa es mayor
al 25% área bruta de la cara de asiento.
Cada orificio tiene el área tal que
permite llenarlo con concreto y si esto se
hace durante el proceso constructivo se
le considera como unidades sólidas.

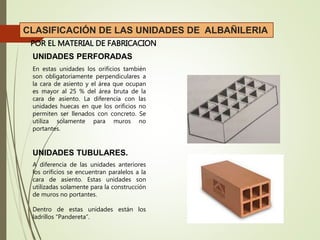

13. UNIDADES PERFORADAS
UNIDADES TUBULARES.
POR EL MATERIAL DE FABRICACION
CLASIFICACIÓN DE LAS UNIDADES DE ALBAÑILERIA
En estas unidades los orificios también
son obligatoriamente perpendiculares a
la cara de asiento y el área que ocupan
es mayor al 25 % del área bruta de la
cara de asiento. La diferencia con las
unidades huecas en que los orificios no
permiten ser llenados con concreto. Se
utiliza solamente para muros no
portantes.
A diferencia de las unidades anteriores
los orificios se encuentran paralelos a la
cara de asiento. Estas unidades son
utilizadas solamente para la construcción
de muros no portantes.
Dentro de estas unidades están los
ladrillos “Pandereta”.

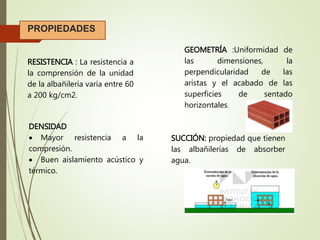

14. RESISTENCIA : La resistencia a
la comprensión de la unidad
de la albañilería varía entre 60
a 200 kg/cm2.
GEOMETRÍA :Uniformidad de
las dimensiones, la
perpendicularidad de las
aristas y el acabado de las
superficies de sentado
horizontales.
PROPIEDADES
SUCCIÓN: propiedad que tienen
las albañilerías de absorber
agua.
DENSIDAD
 Mayor resistencia a la
compresión.
 Buen aislamiento acústico y
térmico.

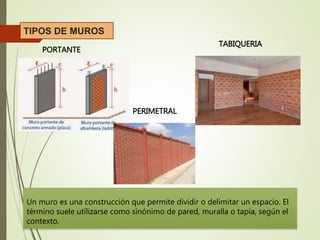

15. Un muro es una construcción que permite dividir o delimitar un espacio. El
término suele utilizarse como sinónimo de pared, muralla o tapia, según el
contexto.
TIPOS DE MUROS
PORTANTE
TABIQUERIA
PERIMETRAL

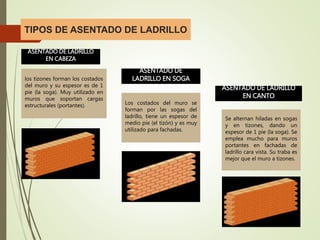

16. TIPOS DE ASENTADO DE LADRILLO
ASENTADO DE LADRILLO
EN CABEZA
ASENTADO DE
LADRILLO EN SOGA
ASENTADO DE LADRILLO
EN CANTO
los tizones forman los costados
del muro y su espesor es de 1
pie (la soga). Muy utilizado en
muros que soportan cargas
estructurales (portantes). Los costados del muro se
forman por las sogas del
ladrillo, tiene un espesor de
medio pie (el tizón) y es muy
utilizado para fachadas.
Se alternan hiladas en sogas
y en tizones, dando un
espesor de 1 pie (la soga). Se
emplea mucho para muros
portantes en fachadas de
ladrillo cara vista. Su traba es
mejor que el muro a tizones.

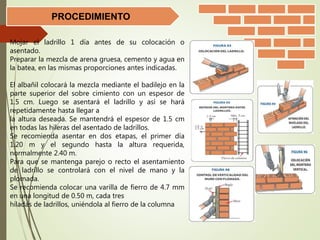

17. Mojar el ladrillo 1 día antes de su colocación o
asentado.
Preparar la mezcla de arena gruesa, cemento y agua en
la batea, en las mismas proporciones antes indicadas.
El albañil colocará la mezcla mediante el badilejo en la
parte superior del sobre cimiento con un espesor de
1.5 cm. Luego se asentará el ladrillo y así se hará
repetidamente hasta llegar a
la altura deseada. Se mantendrá el espesor de 1.5 cm
en todas las hileras del asentado de ladrillos.
Se recomienda asentar en dos etapas, el primer día
1.20 m y el segundo hasta la altura requerida,
normalmente 2.40 m.
Para que se mantenga parejo o recto el asentamiento
de ladrillo se controlará con el nivel de mano y la
plomada.
Se recomienda colocar una varilla de fierro de 4.7 mm
en una longitud de 0.50 m, cada tres
hiladas de ladrillos, uniéndola al fierro de la columna
PROCEDIMIENTO

18. TIPOS DE ALBAÑILERÍA
ALBAÑILERÍA SIMPLE O
NO REFORZADA
ALBAÑILERÍA
ARMADA
ALBAÑILERÍA
CONFINADA

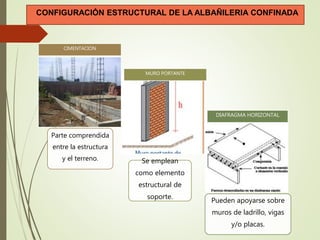

19. Parte comprendida
entre la estructura
y el terreno.
CIMENTACION
Se emplean
como elemento
estructural de
soporte.
MURO PORTANTE
Pueden apoyarse sobre
muros de ladrillo, vigas
y/o placas.
DIAFRAGMA HORIZONTAL
CONFIGURACIÓN ESTRUCTURAL DE LA ALBAÑILERIA CONFINADA

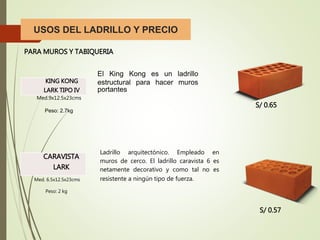

20. USOS DEL LADRILLO Y PRECIO
PARA MUROS Y TABIQUERIA
KING KONG
LARK TIPO IV
El King Kong es un ladrillo
estructural para hacer muros
portantes
Med.9x12.5x23cms
Peso: 2.7kg
CARAVISTA
LARK
Med. 6.5x12.5x23cms
Peso: 2 kg
Ladrillo arquitectónico. Empleado en
muros de cerco. El ladrillo caravista 6 es
netamente decorativo y como tal no es
resistente a ningún tipo de fuerza.
S/ 0.65
S/ 0.57

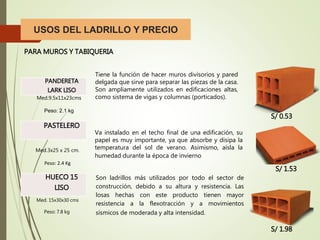

21. USOS DEL LADRILLO Y PRECIO
PARA MUROS Y TABIQUERIA
PANDERETA
LARK LISO
Tiene la función de hacer muros divisorios y pared
delgada que sirve para separar las piezas de la casa.
Son ampliamente utilizados en edificaciones altas,
como sistema de vigas y columnas (porticados).Med.9.5x11x23cms
Peso: 2.1 kg
PASTELERO
Med.3x25 x 25 cm.
Peso: 2.4 Kg
Va instalado en el techo final de una edificación, su
papel es muy importante, ya que absorbe y disipa la
temperatura del sol de verano. Asimismo, aísla la
humedad durante la época de invierno
HUECO 15
LISO
Med. 15x30x30 cms
Peso: 7.8 kg
Son ladrillos más utilizados por todo el sector de
construcción, debido a su altura y resistencia. Las
losas hechas con este producto tienen mayor
resistencia a la flexotracción y a movimientos
sísmicos de moderada y alta intensidad.
S/ 0.53
S/ 1.53
S/ 1.98

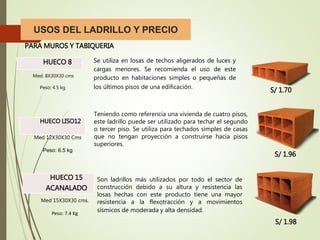

22. USOS DEL LADRILLO Y PRECIO
PARA MUROS Y TABIQUERIA
HUECO 8
Med. 8X30X30 cms
Peso: 4.5 kg
Se utiliza en losas de techos aligerados de luces y
cargas menores. Se recomienda el uso de este
producto en habitaciones simples o pequeñas de
los últimos pisos de una edificación.
S/ 1.70
HUECO LISO12
Teniendo como referencia una vivienda de cuatro pisos,
este ladrillo puede ser utilizado para techar el segundo
o tercer piso. Se utiliza para techados simples de casas
que no tengan proyección a construirse hacia pisos
superiores.
Med 12X30X30 Cms
Peso: 6.5 kg
S/ 1.96
HUECO 15
ACANALADO
Med 15X30X30 cms.
Peso: 7.4 Kg
Son ladrillos más utilizados por todo el sector de
construcción debido a su altura y resistencia las
losas hechas con este producto tiene una mayor
resistencia a la flexotracción y a movimientos
sísmicos de moderada y alta densidad.
S/ 1.98

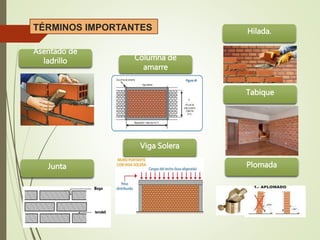

23. TÉRMINOS IMPORTANTES
Asentado de
ladrillo Columna de
amarre
Hilada.
Junta Plomada
Tabique
Viga Solera

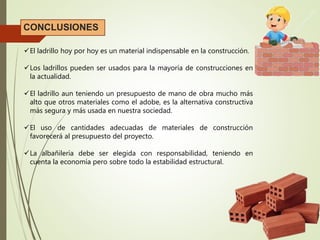

24. CONCLUSIONES
El ladrillo hoy por hoy es un material indispensable en la construcción.
Los ladrillos pueden ser usados para la mayoría de construcciones en
la actualidad.
El ladrillo aun teniendo un presupuesto de mano de obra mucho más
alto que otros materiales como el adobe, es la alternativa constructiva
más segura y más usada en nuestra sociedad.
El uso de cantidades adecuadas de materiales de construcción
favorecerá al presupuesto del proyecto.
La albañilería debe ser elegida con responsabilidad, teniendo en
cuenta la economía pero sobre todo la estabilidad estructural.
