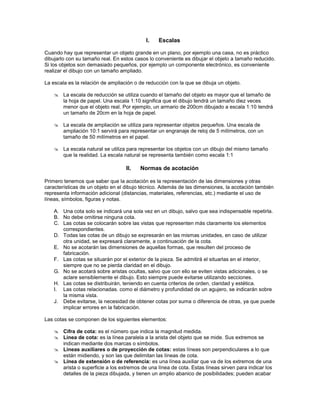

2. I. Escalas
Cuando hay que representar un objeto grande en un plano, por ejemplo una casa, no es práctico
dibujarlo con su tamaño real. En estos casos lo conveniente es dibujar el objeto a tamaño reducido.
Si los objetos son demasiado pequeños, por ejemplo un componente electrónico, es conveniente
realizar el dibujo con un tamaño ampliado.
La escala es la relación de ampliación o de reducción con la que se dibuja un objeto.
 La escala de reducción se utiliza cuando el tamaño del objeto es mayor que el tamaño de
la hoja de papel. Una escala 1:10 significa que el dibujo tendrá un tamaño diez veces
menor que el objeto real. Por ejemplo, un armario de 200cm dibujado a escala 1:10 tendrá
un tamaño de 20cm en la hoja de papel.
 La escala de ampliación se utiliza para representar objetos pequeños. Una escala de
ampliación 10:1 servirá para representar un engranaje de reloj de 5 milímetros, con un
tamaño de 50 milímetros en el papel.
 La escala natural se utiliza para representar los objetos con un dibujo del mismo tamaño
que la realidad. La escala natural se representa también como escala 1:1
II. Normas de acotación
Primero tenemos que saber que la acotación es la representación de las dimensiones y otras
características de un objeto en el dibujo técnico. Además de las dimensiones, la acotación también
representa información adicional (distancias, materiales, referencias, etc.) mediante el uso de
líneas, símbolos, figuras y notas.
A. Una cota solo se indicará una sola vez en un dibujo, salvo que sea indispensable repetirla.
B. No debe omitirse ninguna cota.
C. Las cotas se colocarán sobre las vistas que representen más claramente los elementos
correspondientes.
D. Todas las cotas de un dibujo se expresarán en las mismas unidades, en caso de utilizar
otra unidad, se expresará claramente, a continuación de la cota.
E. No se acotarán las dimensiones de aquellas formas, que resulten del proceso de
fabricación.
F. Las cotas se situarán por el exterior de la pieza. Se admitirá el situarlas en el interior,
siempre que no se pierda claridad en el dibujo.
G. No se acotará sobre aristas ocultas, salvo que con ello se eviten vistas adicionales, o se
aclare sensiblemente el dibujo. Esto siempre puede evitarse utilizando secciones.
H. Las cotas se distribuirán, teniendo en cuenta criterios de orden, claridad y estética.
I. Las cotas relacionadas. como el diámetro y profundidad de un agujero, se indicarán sobre
la misma vista.
J. Debe evitarse, la necesidad de obtener cotas por suma o diferencia de otras, ya que puede
implicar errores en la fabricación.
Las cotas se componen de los siguientes elementos:
 Cifra de cota: es el número que indica la magnitud medida.
 Línea de cota: es la línea paralela a la arista del objeto que se mide. Sus extremos se
indican mediante dos marcas o símbolos.
 Líneas auxiliares o de proyección de cotas: estas líneas son perpendiculares a lo que
están midiendo, y son las que delimitan las líneas de cota.
 Línea de extensión o de referencia: es una línea auxiliar que va de los extremos de una
arista o superficie a los extremos de una línea de cota. Estas líneas sirven para indicar los
detalles de la pieza dibujada, y tienen un amplio abanico de posibilidades; pueden acabar

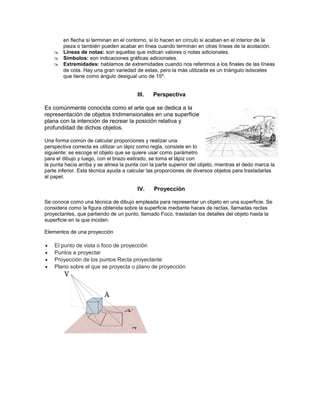

3. en flecha si terminan en el contorno, si lo hacen en círculo si acaban en el interior de la
pieza o también pueden acabar en línea cuando terminan en otras líneas de la acotación.
 Líneas de notas: son aquellas que indican valores o notas adicionales.
 Símbolos: son indicaciones gráficas adicionales.
 Extremidades: hablamos de extremidades cuando nos referimos a los finales de las líneas
de cota. Hay una gran variedad de estas, pero la más utilizada es un triángulo isósceles
que tiene como ángulo desigual uno de 15º.
III. Perspectiva
Es comúnmente conocida como el arte que se dedica a la
representación de objetos tridimensionales en una superficie
plana con la intención de recrear la posición relativa y
profundidad de dichos objetos.
Una forma común de calcular proporciones y realizar una
perspectiva correcta es utilizar un lápiz como regla, consiste en lo
siguiente: se escoge el objeto que se quiere usar como parámetro
para el dibujo y luego, con el brazo estirado, se toma el lápiz con
la punta hacia arriba y se alinea la punta con la parte superior del objeto, mientras el dedo marca la
parte inferior. Esta técnica ayuda a calcular las proporciones de diversos objetos para trasladarlas
al papel.
IV. Proyección
Se conoce como una técnica de dibujo empleada para representar un objeto en una superficie. Se
considera como la figura obtenida sobre la superficie mediante haces de rectas, llamadas rectas
proyectantes, que partiendo de un punto, llamado Foco, trasladan los detalles del objeto hasta la
superficie en la que inciden.
Elementos de una proyección
 El punto de vista o foco de proyección
 Puntos a proyectar
 Proyección de los puntos Recta proyectante
 Plano sobre el que se proyecta o plano de proyección
