Este documento presenta las Normas para Sistemas de Distribución de una empresa eléctrica. Está dividido en varias secciones que proveen guías y especificaciones técnicas para el diseño, construcción y mantenimiento de redes de distribución de energía eléctrica. La Parte A contiene la guía para el diseño de redes y ha sido actualizada varias veces para mejorar los procedimientos y estándares. La Dirección de Distribución es responsable de mantener y aplicar estas normas.

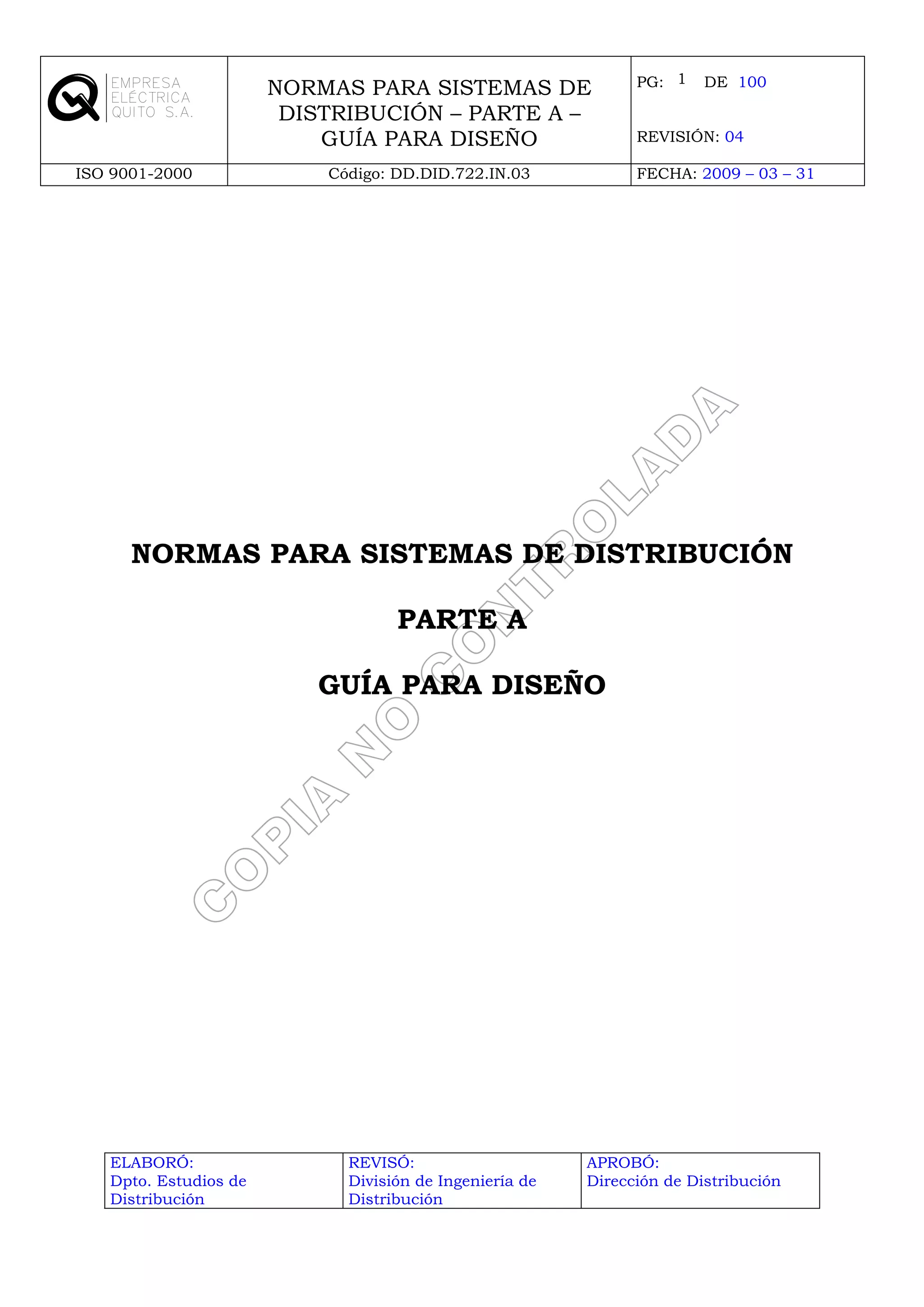

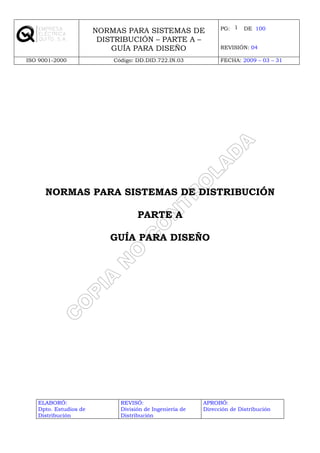

1. NORMAS PARA SISTEMAS DE
DISTRIBUCIÓN – PARTE A –
GUÍA PARA DISEÑO
1
PG: DE 100
REVISIÓN: 04
ISO 9001-2000 Código: DD.DID.722.IN.03 FECHA: 2009 – 03 – 31
COPIA NO CONTROLADA
NORMAS PARA SISTEMAS DE DISTRIBUCIÓN
ELABORÓ:
Dpto. Estudios de
Distribución
REVISÓ:
División de Ingeniería de
Distribución
APROBÓ:
Dirección de Distribución
PARTE A
GUÍA PARA DISEÑO
2. NORMAS PARA SISTEMAS DE
DISTRIBUCIÓN – PARTE A –
GUÍA PARA DISEÑO
2
PG: DE 100
REVISIÓN: 04
ISO 9001-2000 Código: DD.DID.722.IN.03 FECHA: 2009 – 03 – 31
Instructivo DD. DID.722.IN.03
DIRECCIÓN DE DISTRIBUCIÓN
NORMAS PARA LOS SISTEMAS DE DISTRIBUCIÓN
FECHA ORIGINAL: 1979 – 01 - 18
COPIA NO CONTROLADA
ELABORÓ:
Dpto. Estudios de
Distribución
REVISIÓN: 2009 - 03 - 31
VIGENCIA: 2009 - 03 - 31
REVISÓ:
División de Ingeniería de
Distribución
APROBÓ:
Dirección de Distribución
ÁREA DE APLICACIÓN:
INTERNAS: Proceso de Distribución.
EXTERNAS: Compañías especialistas en Diseño y
Construcción, Profesionales
Independientes, Proveedores y Clientes.
1.- OBJETIVOS
1.1 Instituir técnicas de orden teórico – práctico que regulen en forma estándar los Sistemas
de Distribución, en las fases de Diseño y Construcción en el área de concesión de la
Empresa Eléctrica Quito S.A.
1.2 Orientar al personal de la E.E.Q.S.A., a los clientes, a los profesionales independientes y a
las firmas especializadas en Diseño y/o Construcción de Sistemas de Distribución, en el
cumplimiento de los requisitos previos y concurrentes de la gestión administrativa y
técnica de las diferentes etapas de realización de los proyectos.
2.- POLÍTICAS
2.1 La Dirección de Distribución será el área responsable de actualizar las Normas para
Sistemas de Distribución, partes A, B, C, y el Procedimiento para Ejecutar Proyectos de
Distribución. Se realizarán dos actualizaciones por año, una en abril y otra en octubre,
versiones que se publicarán en la página web de la Empresa y en documentos impresos
que serán distribuidos como copias no controladas.
2.2 La Dirección de Distribución será el área responsable de cumplir y hacer cumplir las
normas emitidas en sus partes A, B, C y en el Procedimiento para Ejecutar Proyectos de
Distribución, respectivamente, debiendo además realizar la coordinación de actividades a
nivel interno y externo que se requiriesen.
3. NORMAS PARA SISTEMAS DE
DISTRIBUCIÓN – PARTE A –
GUÍA PARA DISEÑO
3
PG: DE 100
REVISIÓN: 04
ISO 9001-2000 Código: DD.DID.722.IN.03 FECHA: 2009 – 03 – 31
2.3 La Dirección de Distribución se encargará de coordinar con las áreas internas
involucradas y receptará las sugerencias externas, con el propósito de mantener a estas
Normas permanentemente actualizadas, en procura de optimizar el funcionamiento de los
Sistemas de Distribución.
2.4 La Dirección de Distribución será el área encargada de verificar el cumplimiento de estas
Normas, así como de la puesta en servicio, operación y mantenimiento de las líneas y
redes que se le sean entregadas.
COPIA NO CONTROLADA
2.5 Las Normas que rigen el Sistema de Distribución están contenidas en las siguientes
ELABORÓ:
Dpto. Estudios de
Distribución
REVISÓ:
División de Ingeniería de
Distribución
APROBÓ:
Dirección de Distribución
partes:
DD.DID.722.IN.03 “Guía para diseño de las redes de distribución”.
Parte A:
DD.DID.722.IN.03 “Estructuras Tipo“.- construcción de los sistemas de
Parte B: distribución.
DD.DID.722.IN.03 “Especificaciones Técnicas de Equipos y Materiales“.-
Parte C: construcción de los sistemas de distribución.
DD.DID.722.PRO.01 “Procedimiento para Ejecutar Proyectos de distribución”.
Las Normas para Sistemas de Distribución partes A, B y C fueron preparadas por el siguiente personal:
Revisores: Dibujantes:
Ing. Carlos Maldonado MBA T.I.C. Ramiro Carrera
Ing. Jaime Estrella Arq. Washington Ortega
Ing. Merci Jácome Ing. Marco Sosa MBA
Ing. Marco Sosa MBA Ing. Diego Aragundi
Ing. Diego Aragundi
Personal de apoyo:
Ing. Roberto Aguirre Ing. Pablo Martínez CIEEPI
Ing. Esmeralda Tipán Ing. Julio Corrales CIEEPI
Ing. Raúl Ruiz Ing. Enrique Chiquín CIEEPI
Ing. Franklin Valdivieso Ing. Luis Llumigusín CIEEPI
Ing. Flavio Brito Ing. Milton Alquinga CIEEPI
Ing. Luis Villagómez Ing. Fernando Rodríguez
CIEEPI
Ing. Patricio Novillo Ing. Oscar Padilla CIEEPI
Ing. Juan Pazmiño Ing. Francisco Albarracín
Ing. Augusto Curillo Tlgo. Jorge Proaño
Ing. Merci Jácome Tlgo. Víctor Rosero
Ing. Nuvia Coyago Tlgo. Rubén Valle
Ing. Rodrigo Gallardo Tlgo. Luis Chinchin
Ing. Roberto Herrera Sr. Germán Rivera
Ing. Edwin Recalde Sr. Vicente Iza
Ing. Martín Ríos Sr. Noe Barrera
Ing. Alberto Andino Sr. Eriberto Iza
Ing. Lauro Badillo Sr. Victor Arboleda
Ing. Lenin Quisaguano Sr. Jorge Velasco
Ing. Ricardo Padilla Sr. Vinicio Tipán
5. NORMAS PARA SISTEMAS DE
DISTRIBUCIÓN – PARTE A –
GUÍA PARA DISEÑO
5
PG: DE 100
REVISIÓN: 04
ISO 9001-2000 Código: DD.DID.722.IN.03 FECHA: 2009 – 03 – 31
CONTROLADA
CONTROLADA
NO NO COPIA COPIA ELABORÓ:
Dpto. Estudios de
Distribución
REVISÓ:
División de Ingeniería de
Distribución
APROBÓ:
Dirección de Distribución
ACTUALIZACIONES REALIZADAS:
Sección: A-12 Página ó Apéndice ó Disposición: A-12.03
ACTUALIZACIÓN REALIZADA:
Calibre mínimo para la red secundaria de distribución.
Fecha Revisión: Mayo del 2008 Firma Responsabilidad: Sección Planeamiento y Estudios de la EEQSA
Sección: A-01 Página ó Apéndice ó Disposición: A-01.01
ACTUALIZACIÓN REALIZADA:
Alcance y objetivo de las Normas.
Fecha Revisión: Mayo del 2008 Firma Responsabilidad: Sección Planeamiento y Estudios de la EEQSA
Sección: A-12 Página ó Apéndice ó Disposición: A-12-B, A-12-C
ACTUALIZACIÓN REALIZADA:
Cálculo de caída de tensión en redes de BT.
Cálculo de kVAm para redes secundarias de distribución.
Fecha Revisión: Junio del 2 008 Firma Responsabilidad: Sección Planeamiento y Estudios de la EEQSA
Sección: A-13 Página ó Apéndice ó Disposición: A-13-A
ACTUALIZACIÓN REALIZADA:
Tablas de selección de fusibles para transformadores de distribución
Fecha Revisión: Junio del 2 008 Firma Responsabilidad: Sección Planeamiento y Estudios de la EEQSA
Sección: A-11 Página ó Apéndice ó Disposición: A-11.11
ACTUALIZACIÓN REALIZADA:
Características de las vías (tabla 16A).
Inserción de la altura de montaje en la tabla 17A (Potencia de la luminaria en función del tipo de vía), y definición de vanos
máximos.
Codificación de las luminarias (tabla 17B).
Fecha Revisión: Julio del 2008 Firma Responsabilidad: Sección Planeamiento y Estudios de la EEQSA
6. NORMAS PARA SISTEMAS DE
DISTRIBUCIÓN – PARTE A –
GUÍA PARA DISEÑO
6
PG: DE 100
REVISIÓN: 04
ISO 9001-2000 Código: DD.DID.722.IN.03 FECHA: 2009 – 03 – 31
Sección: A-12 Página ó Apéndice ó Disposición: A-12.06, A-12.10
ACTUALIZACIÓN REALIZADA:
Determinación de la demanda máxima de cargas especiales para usuarios residenciales y comerciales.
Valor de la resistencia de puesta a tierra para redes aéreas.
Fecha Revisión: Julio del 2008 Firma Responsabilidad: Sección Planeamiento y Estudios de la EEQSA
Sección: A-11 Página ó Apéndice ó Disposición: A-11.03, A-11.04, A-11-D, A-11-D1
COPIA NO CONTROLADA
ACTUALIZACIÓN REALIZADA:
Procedimiento para determinar la Demanda Máxima Unitaria y la Demanda de Diseño para usuarios comerciales e industriales.
Ejemplo del cálculo de la Demanda Máxima Unitaria y la Demanda de Diseño para usuarios comerciales.
Fecha Revisión: Octubre del 2008 Firma Responsabilidad: Sección Planeamiento y Estudios de la EEQSA
ELABORÓ:
Dpto. Estudios de
Distribución
REVISÓ:
División de Ingeniería de
Distribución
APROBÓ:
Dirección de Distribución
Sección: A-11 Página ó Apéndice ó Disposición: A-11.05
ACTUALIZACIÓN REALIZADA:
Determinación de la Carga Instalada para usuarios residenciales tipo.
Fecha Revisión: Septiembre del 2008 Firma Responsabilidad: Sección Planeamiento y Estudios de la EEQSA
Sección: A-11 Página ó Apéndice ó Disposición: A-11.02, A-11-A
ACTUALIZACIÓN REALIZADA:
Cambio del DATUM del sistemas de coordenadas de referencia de la EEQ.
Definición de las zonas con los respectivos factores de distancia para el cálculo de la mano de obra.
Fecha Revisión: Enero del 2009 Firma Responsabilidad: Sección Planeamiento y Estudios de la EEQSA
Sección: A-12 Página ó Apéndice ó Disposición: A-12.05
ACTUALIZACIÓN REALIZADA:
Recomendaciones del tipo de vía en donde debe instalarse la red primaria.
Fecha Revisión: Febrero del 2009 Firma Responsabilidad: Sección Planeamiento y Estudios de la EEQSA
Sección: A-20 Página ó Apéndice ó Disposición: A-20.17
ACTUALIZACIÓN REALIZADA:
Especificaciones técnicas del supresor de transitorios.
Fecha Revisión: Marzo del 2009 Firma Responsabilidad: Sección Planeamiento y Estudios de la EEQSA
7. NORMAS PARA SISTEMAS DE
DISTRIBUCIÓN – PARTE A –
GUÍA PARA DISEÑO
7
PG: DE 100
REVISIÓN: 04
ISO 9001-2000 Código: DD.DID.722.IN.03 FECHA: 2009 – 03 – 31
COPIA NO CONTROLADA
ELABORÓ:
Dpto. Estudios de
Distribución
REVISÓ:
División de Ingeniería de
Distribución
APROBÓ:
Dirección de Distribución
Sección: A-01 Página ó Apéndice ó Disposición: A-01.04
ACTUALIZACIÓN REALIZADA:
Número de abonados de la EEQ para marzo de 2009.
Fecha Revisión: Marzo del 2009 Firma Responsabilidad: Sección Planeamiento y Estudios de la EEQSA
Sección: A-13 Página ó Apéndice ó Disposición: A-13.04
ACTUALIZACIÓN REALIZADA:
Uso del supresor de transitorios en usuarios comerciales e industriales.
Fecha Revisión: Marzo del 2009 Firma Responsabilidad: Sección Planeamiento y Estudios de la EEQSA
8. NORMAS PARA SISTEMAS DE
DISTRIBUCIÓN – PARTE A –
GUÍA PARA DISEÑO
8
PG: DE 100
REVISIÓN: 04
ISO 9001-2000 Código: DD.DID.722.IN.03 FECHA: 2009 – 03 – 31
COPIA NO CONTROLADA
ELABORÓ:
Dpto. Estudios de
Distribución
REVISÓ:
División de Ingeniería de
Distribución
APROBÓ:
Dirección de Distribución
PARTE A.- GUÍA PARA DISEÑO
SUMARIO DE CONTENIDO
SECCIÓN A-01 NOTAS GENERALES
SECCIÓN A-02 DEFINICIONES Y ABREVIATURAS
SECCIÓN A-03 CÓDIGO DE SÍMBOLOS
SECCIÓN A-04 PLANOS, DIMENSIONES Y ESCALAS
SECCIÓN A-10 METODOLOGÍA GENERAL
SECCIÓN A-11 PARÁMETROS DE DISEÑO
SECCIÓN A-12 DIMENSIONAMIENTO Y TRAZADO
SECCIÓN A-13 SECCIONAMIENTO Y PROTECCIONES
SECCIÓN A-14 SELECCIÓN DE ESTRUCTURAS DE SOPORTE
CÁMARAS DE TRANSFORMACIÓN Y CANALIZACIONES TIPO
SECCIÓN A-20 EQUIPOS Y MATERIALES
SECCIÓN A-30 INFORME DE PROYECTO
9. NORMAS PARA SISTEMAS DE
DISTRIBUCIÓN – PARTE A –
GUÍA PARA DISEÑO
9
PG: DE 100
REVISIÓN: 04
ISO 9001-2000 Código: DD.DID.722.IN.03 FECHA: 2009 – 03 – 31
COPIA NO CONTROLADA
ELABORÓ:
Dpto. Estudios de
Distribución
REVISÓ:
División de Ingeniería de
Distribución
APROBÓ:
Dirección de Distribución
PARTE A.- GUÍA PARA DISEÑO
ÍNDICE GENERAL
SECCIÓN A-01 NOTAS GENERALES Pág. Nº
A-01.01 Alcance y objetivo de las Normas 16
A-01.02 Campo de Aplicación de las Normas 16
A-01.03 Descripción General del Sistema -
Empresa Eléctrica Quito 16
A-01.04 Área de Servicio 18
A-01.05 Tensiones de Servicio 18
A-01.06 Configuración de los Sistemas de Distribución 18
A-01.07 Conexiones de los Transformadores 19
A-01-08 Zonificación por Tensión de Servicio 20
A-01.09 Zonificación por Uso de la Tierra 20
APÉNDICES
A-01-A Límite del área actual de Servicio
A-01-B Zonificación por Tensión de Servicio
SECCIÓN A-02 DEFINICIONES Y ABREVIATURAS
A-02.01 Objeto y Alcance 22
A-02.02 Definiciones 22
A-02.03 Abreviaturas 25
SECCIÓN A-03 CÓDIGO DE SÍMBOLOS
A-03.01 Alcance y Objeto 29
APÉNDICES
A-03-A Simbología para Planos de Líneas y Redes
de Distribución
A-03-B Simbología para Diagramas o Esquemas
Eléctricos
10. NORMAS PARA SISTEMAS DE
DISTRIBUCIÓN – PARTE A –
GUÍA PARA DISEÑO
10
PG: DE 100
REVISIÓN: 04
ISO 9001-2000 Código: DD.DID.722.IN.03 FECHA: 2009 – 03 – 31
SECCIÓN A-04 PLANOS, DIMENSIONES Y ESCALAS Pág. Nº
A-04.01 Alcance y Objeto 31
A-04.02 Formatos Tipo 31
A-04.03 Rotulado para Formatos Tipo 31
A-04.04 Utilización de la Superficie de Dibujo 31
A-04.05 Escalas 31
A-04-06 Plegado de Planos 32
COPIA NO CONTROLADA
ELABORÓ:
Dpto. Estudios de
Distribución
REVISÓ:
División de Ingeniería de
Distribución
APROBÓ:
Dirección de Distribución
APÉNDICES
A-04-A Formato de Lámina de Dibujo y Superficie de Dibujo
A-04-B Rotulados para Formatos Tipo.
Contenido de Rotulados
A-04-C Utilización de Superficies de Dibujo para Planos.
División en Cuadrículas
A-04-D Plegado de Copias
SECCIÓN A-10 METODOLOGÍA GENERAL
A-10.01 Alcance y Objetivo 34
A-10.02 Secuencia y Agrupación de Actividades 34
A-10.03 Antecedentes y Definiciones Preliminares 34
A-10.04 Diseño y Cómputos 36
A-10.05 Presentación de Resultados 36
APÉNDICES
A-10-A Ejecución de Proyecto Tipo.
Secuencia de Actividades
SECCIÓN A-11 PARÁMETROS DE DISEÑO
A-11.01 Alcance y Objetivo 39
A-11.02 Clasificación de Consumidores 39
A-11.03 Procedimiento para la Determinación de la
Demanda Máxima Coincidente 41
A-11.04 Determinación de la Demanda de Diseño 49
A-11.05 Valores de Referencia para la Determinación
de la Demanda Máxima y de la Carga
Instalada de un usuario residencial tipo 51
11. NORMAS PARA SISTEMAS DE
DISTRIBUCIÓN – PARTE A –
GUÍA PARA DISEÑO
11
PG: DE 100
REVISIÓN: 04
ISO 9001-2000 Código: DD.DID.722.IN.03 FECHA: 2009 – 03 – 31
Pág. Nº
A-11.06 Período de Diseño 51
A-11.07 Caída de Tensión Admisible 52
A-11.08 Tipo de Instalación 53
A-11.09 Configuración de Circuitos y Esquemas de
Conexiones 54
A-11.10 Alumbrado de Vías (General) 55
A-11.11 Niveles de Iluminación y Factores de Uniformidad 56
A-11.12 Fuentes de Iluminación 59
A-11.13 Esquemas de Control 60
COPIA NO CONTROLADA
ELABORÓ:
Dpto. Estudios de
Distribución
REVISÓ:
División de Ingeniería de
Distribución
APROBÓ:
Dirección de Distribución
APÉNDICES
A-11-A Planos de los estratos de consumo en el Área de
Concesión de la EEQ
A-11-B Factores M y N
A-11-C Procedimiento para la determinación de la demanda máxima coincidente
de clientes con consumos mayores a 500kWh/mes/usuario
A-11-D Procedimiento para la determinación de la demanda máxima coincidente
para usuarios comerciales e industriales
A-11-D1 Factores de Diversidad para determinación de Demandas Máximas
Diversificadas de usuarios comerciales
A-11-E Redes de Media y Baja Tensión. Esquema de Conexiones
A-11-F Sistemas de Alumbrado Público. Esquemas
Típicos de Control
SECCIÓN A-12 DIMENSIONAMIENTO Y TRAZADO
A-12.01 General 62
A-12.02 Transformadores de Distribución
Capacidades Normales 62
A-12.03 Conductores: Material y Secciones Normales 63
A-12.04 Selección Preliminar de Capacidades de
Transformadores y de Secciones de Conductores
Secundarios 64
A-12.05 Recomendaciones para el Trazado 65
A-12.06 Ubicación y Capacidad de Transformadores,
Configuración de Circuitos Secundarios 67
A-12.07 Cómputo de la Caída de Tensión en los
Circuitos Secundarios 68
A-12.08 Cómputo de la Caída de Tensión en
Redes Primarias 70
12. NORMAS PARA SISTEMAS DE
DISTRIBUCIÓN – PARTE A –
GUÍA PARA DISEÑO
12
PG: DE 100
REVISIÓN: 04
ISO 9001-2000 Código: DD.DID.722.IN.03 FECHA: 2009 – 03 – 31
Pág. Nº
A-12.09 Red de Alumbrado Público 71
A-12.10 Conexiones a Tierra 72
COPIA NO CONTROLADA
ELABORÓ:
Dpto. Estudios de
Distribución
REVISÓ:
División de Ingeniería de
Distribución
APROBÓ:
Dirección de Distribución
APÉNDICES
A-12-A Selección Preliminar de Capacidad de Transformadores
y Sección de Conductores Secundarios
A-12-B Formato Tipo para Cómputo de Caída de Tensión.
Circuitos Secundarios
A-12-C Cómputo de la Caída de Tensión en Circuitos
Secundarios kVA-M para 1% de Caída de Tensión.
Límite Térmico
A-12-D Formato Tipo para Cómputo de Caída de Tensión.
Redes Primarias
A-12-E Cómputo de la Caída de tensión en Redes Primarias
KVA-KM para 1% de Caída de Tensión
SECCIÓN A-13 SECCIONAMIENTO Y PROTECCIONES
A-13.01 Objeto y Alcance 74
A-13.02 Dispositivos de Seccionamiento y Protección de
Sobrecorriente en Redes Primarias 74
A-13.03 Dispositivos de Protección de Sobrecorriente
en Baja Tensión 75
A-13.04 Dispositivos de Protección de Sobretensión 75
A-13.05 Criterios Generales para Aplicación 76
A-13.06 Punto de Alimentación de la Red Primaria 76
A-13.07 Red Primaria 77
A-13.08 Coordinación de la Protección 78
A-13.09 Centros de Transformación 78
APÉNDICES
A-13-A Tablas de Selección de Fusibles para
Transformadores de Distribución
A-13-B Selección de Fusible NH, Tipo 3NA1 para
Circuitos Secundarios Subterráneos
SECCIÓN A-14 SELECCIÓN DE ESTRUCTURAS DE SOPORTE,
CÁMARAS DE TRANSFORMACIÓN Y
CANALIZACIONES TIPO
13. NORMAS PARA SISTEMAS DE
DISTRIBUCIÓN – PARTE A –
GUÍA PARA DISEÑO
13
PG: DE 100
REVISIÓN: 04
ISO 9001-2000 Código: DD.DID.722.IN.03 FECHA: 2009 – 03 – 31
Pág. Nº
A-14.01 Alcance y Objeto 81
A-14.02 Distancias de Seguridad y Selección de
Disposiciones Básicas 81
A-14.03 Selección del Tipo de Soporte 81
A-14.04 Selección de Postes 82
A-14.05 Tensores y Anclajes 82
A-14.06 Cámaras y Canalizaciones 83
A-14.07 Planos de Localización 83
COPIA NO CONTROLADA
ELABORÓ:
Dpto. Estudios de
Distribución
REVISÓ:
División de Ingeniería de
Distribución
APROBÓ:
Dirección de Distribución
APÉNDICE
A-14-A Planilla de Estructuras y Cámaras
SECCIÓN A-20 EQUIPOS Y MATERIALES
A-20.01 Objeto y Alcance 86
A-20.02 Ordenamiento de los Listados 86
A-20.03 Condiciones de Servicio 87
A-20.04 Niveles de Aislamiento 87
A-20.05 Normas de Referencia 88
A-20.06 Características Básicas de Equipos y Materiales 89
A-20.07 Partida “A”: Transformadores de Distribución 89
A-20.08 Partida “B”: Equipos de Protección y Seccionamiento 89
A-20.09 Partida “C”: Equipos de Alumbrado Público 91
A-20.10 Partida “D”: Aisladores 91
A-20.11 Partida “E”: Conductores Desnudos 92
A-20.12 Partida “F”: Conductores Aislados y Accesorios 92
A-20.13 Partida “G”: Accesorios para Conductores 94
A-20.14 Partida “H”: Material para Conexión a Tierra 95
A-20.15 Partida “I”: Postes 95
A-20.16 Partida “J”: Herrajes Galvanizados y Cables de Acero 95
A-20.17 Partida “L”: Misceláneos 96
APÉNDICE
A-20-A Formato de Planilla para Lista y Especificación
de Equipos y Materiales
SECCIÓN A-30 INFORME DE PROYECTO
14. NORMAS PARA SISTEMAS DE
DISTRIBUCIÓN – PARTE A –
GUÍA PARA DISEÑO
14
PG: DE 100
REVISIÓN: 04
ISO 9001-2000 Código: DD.DID.722.IN.03 FECHA: 2009 – 03 – 31
Pág. Nº
A-30.01 Alcance y Objeto 98
A-30.02 Formato y Presentación 98
A-30.03 Ordenamiento del Contenido del Informe 99
A-30.04 Contenido General de las Secciones 99
A-30.05 Dimensiones y Contenido de Planos Anexos 100
COPIA NO CONTROLADA
ELABORÓ:
Dpto. Estudios de
Distribución
REVISÓ:
División de Ingeniería de
Distribución
APROBÓ:
Dirección de Distribución
15. NORMAS PARA SISTEMAS DE
DISTRIBUCIÓN – PARTE A –
GUÍA PARA DISEÑO
15
PG: DE 100
REVISIÓN: 04
ISO 9001-2000 Código: DD.DID.722.IN.03 FECHA: 2009 – 03 – 31
COPIA NO CONTROLADA
ELABORÓ:
Dpto. Estudios de
Distribución
REVISÓ:
División de Ingeniería de
Distribución
APROBÓ:
Dirección de Distribución
SECCIÓN A-01
NOTAS GENERALES
16. NORMAS PARA SISTEMAS DE
DISTRIBUCIÓN – PARTE A –
GUÍA PARA DISEÑO
16
PG: DE 100
REVISIÓN: 04
ISO 9001-2000 Código: DD.DID.722.IN.03 FECHA: 2009 – 03 – 31
SECCION A-01.- NOTAS GENERALES
A-01.01.- Alcance y Objetivo de las Normas:
Las presentes Normas constituyen un conjunto de informaciones básicas y
recomendaciones de orden práctico, conformadas con el propósito de ordenar y orientar la
ejecución del diseño de las redes de distribución a ser realizado por el personal de la
Empresa o por profesionales independientes para instalaciones localizadas dentro del área
de servicio de la Empresa.
COPIA NO CONTROLADA
El contenido del presente Volumen que constituye la Parte B de las Normas, se
complementa con la “Guía para Diseño”, que corresponde a la parte A, con las
“Especificaciones Técnicas de Equipos y Materiales”, que corresponde a la parte C y el
“Procedimiento para Ejecutar Proyectos de Distribución”, contenidos en volúmenes
separados.
A-01.02.- Campo de Aplicación de las Normas:
El contenido de las Normas se encuentra orientado preponderantemente hacia el diseño de
las redes de distribución en áreas urbanas y rurales en las cuales se proyecten nuevos
desarrollos urbanísticos que se incorporen al sistema de la Empresa como parte del proceso
de ampliación del área de suministro.
El campo de aplicación específico de las Normas, se limita a aquellas instalaciones típicas
que pueden asociarse con la distribución eléctrica en áreas residenciales o comercio-residenciales,
ELABORÓ:
Dpto. Estudios de
Distribución
con densidades de carga bajas y medias, que constituyen los casos más
REVISÓ:
División de Ingeniería de
Distribución
APROBÓ:
Dirección de Distribución
frecuentes y en los cuales son aplicables soluciones comunes.
El diseño de instalaciones asociadas con áreas comerciales, industriales o de uso múltiple
que, en general, pueden tener densidades de carga medias y altas y que requieren
soluciones especiales, deberá ser motivo de consulta ante la Empresa, la cual emitirá en
cada caso las disposiciones complementarias a ser consideradas por el proyectista; sin
embargo, las Normas tendrán plena validez, aún para estos casos especiales, en todo lo que
tiene relación a criterios y recomendaciones de orden general.
A-01.03.- Descripción General del Sistema Empresa Eléctrica Quito:
Las características y configuración generales de los elementos componentes del Sistema de
potencia operado por la Empresa Eléctrica Quito se resumen a continuación:
17. NORMAS PARA SISTEMAS DE
DISTRIBUCIÓN – PARTE A –
GUÍA PARA DISEÑO
17
PG: DE 100
REVISIÓN: 04
ISO 9001-2000 Código: DD.DID.722.IN.03 FECHA: 2009 – 03 – 31
- Centros de generación y recepción de energía: constituidos por centrales de
generación hidráulica y térmica y subestaciones de recepción de la energía proveniente
del Sistema Nacional Interconectado.
- Sistema de transmisión y subtransmisión en alta tensión conformado básicamente por
un anillo que rodea el área urbana de Quito y líneas radiales que alimentan los centros
de carga localizados en el resto del área de servicio.
COPIA NO CONTROLADA
- Subestaciones de distribución para la transformación de la tensión de transmisión y
subtransmisión a la tensión primaria, ubicadas en los centros de carga a partir de los
cuales se desarrollan las redes de distribución.
- Líneas y redes de distribución en media y baja tensión que alcanzan los puntos de
ELABORÓ:
Dpto. Estudios de
Distribución
REVISÓ:
División de Ingeniería de
Distribución
APROBÓ:
Dirección de Distribución
alimentación a los consumidores.
En lo relativo a las redes de distribución, las características básicas que determinan la
conformación de las instalaciones existentes son las siguientes:
- Tipo de instalación:
Subterránea, en el área central-comercial de Quito y en áreas urbanas localizadas que
presentan condiciones especiales por densidad de carga y/o aspectos urbanísticos.
Aérea, con conductores desnudos y sobre estructuras de soporte en el resto de la zona
urbana de Quito, zonas periféricas y área rural.
- Esquemas de conexión:
En el área central-comercial de Quito, coincidente con las redes en instalación
subterránea, el esquema utilizado para la red primaria es radial, con centros de
transformación constituidos por dos transformadores de distribución, cada uno de los
cuales está alimentado por líneas primarias diferentes, mientras que para la red
secundaria se aplica el esquema “Network” o mallado. En las restantes áreas con
redes subterráneas, la red primaria es simplemente radial y la secundaria se encuentra
“banqueada” entre centros de transformación, que consiste en conectar en paralelo los
circuitos de grupos de transformadores.
En las zonas del sistema con distribución en instalación aérea, las redes primarias de
media tensión son radiales, mientras que las redes secundarias son radiales o se
encuentran interconectadas entre centros de transformación.
18. NORMAS PARA SISTEMAS DE
DISTRIBUCIÓN – PARTE A –
GUÍA PARA DISEÑO
18
PG: DE 100
REVISIÓN: 04
ISO 9001-2000 Código: DD.DID.722.IN.03 FECHA: 2009 – 03 – 31
COPIA NO CONTROLADA
ELABORÓ:
Dpto. Estudios de
Distribución
REVISÓ:
División de Ingeniería de
Distribución
APROBÓ:
Dirección de Distribución
A-01.04. - Área de Servicio:
El área dentro de la cual la Empresa suministra energía comprende los cantones Quito,
Mejía, Rumiñahui, Quijos, El Chaco, Los Bancos, Pedro Vicente Maldonado en su totalidad,
parte del cantón Cayambe, del cantón Puerto Quito y la zona de Oyacachi; todos en la
provincia de Pichincha.
El número de abonados de la EEQSA, tanto en la área urbana como en la rural, para marzo
del 2009 fue:
A ñ o
2009
Abonados en el Área Urbana…….
Abonados en el Área Rural………
Número Total de Abonados……..
547 944
232 129
780 073
En el Apéndice A-01-A, se muestran los límites del área actual de servicio con la
localización de los centros poblados de mayor importancia.
A-01.05.- Tensiones de Servicio:
Los valores nominales de tensiones en los diferentes componentes del sistema son los
siguientes:
- Transmisión y subtransmisión, kV…. 46 - 138
- Alimentadores, líneas y redes primarias de distribución, kV.... 6,3
22,8 GRDY / 13,2
13,2 GRDY / 7,6
- Circuitos secundarios trifásicos, V…. 210 / 121
- Circuitos secundarios monofásicos, V…. 240 / 120
A-01.06.- Configuración de los Sistemas de Distribución:
19. NORMAS PARA SISTEMAS DE
DISTRIBUCIÓN – PARTE A –
GUÍA PARA DISEÑO
19
PG: DE 100
REVISIÓN: 04
ISO 9001-2000 Código: DD.DID.722.IN.03 FECHA: 2009 – 03 – 31
Las líneas primarias a 6,3 kV entre fases, son predominantemente a tres conductores y están,
en general, asociadas con circuitos secundarios trifásicos; eventualmente, en áreas
periféricas con cargas dispersas, se derivan ramales con dos conductores de fase a 6,3 kV,
asociados con circuitos secundarios monofásicos.
Las líneas primarias a 22,8 kV, están conformadas con uno, dos o tres conductores de fase y
un conductor de neutro continuo sólidamente puesto a tierra a partir del punto neutro de la
Subestación de Distribución y común con los circuitos secundarios. Los circuitos
secundarios asociados con la red primaria a esta tensión, son predominantemente
monofásicos a tres conductores y eventualmente trifásicos.
COPIA NO CONTROLADA
Las líneas primarias a 13,2 kV, están conformadas con uno, dos o tres conductores de fase y
un conductor de neutro continuo sólidamente puesto a tierra a partir del punto neutro de la
Subestación de Distribución y común con los circuitos secundarios. Los circuitos
secundarios asociados con la red primaria a esta tensión, son predominantemente
monofásicos a tres conductores.
A-01.07.- Conexiones de los Transformadores:
Las conexiones de los transformadores que conforman los centros de transformación, para
cada una de las combinaciones de media y baja tensión descritas en el numeral anterior son
las siguientes:
- Media tensión a 6,3 kV, tres conductores de fase y baja tensión trifásica: transformador
trifásico, relación 6 000 - 210/121 V, conexión Delta - Estrella, neutro secundario
independiente.
- Media tensión a 6,3 kV, dos conductores de fase y baja tensión monofásica:
Transformador monofásico, relación 6 000 - 240/120 V, con neutro secundario
independiente.
- Media tensión a 22,8 kV, tres conductores de fase y baja tensión trifásica:
Transformador trifásico, relación 22 860 - 210/121 V, conexión Delta - Estrella, neutro
secundario continuo.
- Media tensión a 22,8 kV, baja tensión monofásica: Transformador monofásico, relación
22 860 GRDY/13 200 - 240/120 V, neutro común con media tensión.
- Media tensión a 13,2 kV, baja tensión monofásica: Transformador monofásico, relación
13 200 GRDY / 7 620 - 240/120 V, neutro común con media tensión.
ELABORÓ:
Dpto. Estudios de
Distribución
REVISÓ:
División de Ingeniería de
Distribución
APROBÓ:
Dirección de Distribución
20. NORMAS PARA SISTEMAS DE
DISTRIBUCIÓN – PARTE A –
GUÍA PARA DISEÑO
20
PG: DE 100
REVISIÓN: 04
ISO 9001-2000 Código: DD.DID.722.IN.03 FECHA: 2009 – 03 – 31
COPIA NO CONTROLADA
ELABORÓ:
Dpto. Estudios de
Distribución
REVISÓ:
División de Ingeniería de
Distribución
APROBÓ:
Dirección de Distribución
A-01.08.- Zonificación por Tensión de Servicio:
El Apéndice A-01-B, muestra los límites de las áreas del sistema de distribución, los cuales
son alimentadas por líneas o redes primarias a 6,3, 22,8 GRDY / 13,2 kV ó 13,8 GRDY / 8
kV.
En general, el área urbana central de la ciudad de Quito es cubierta con la tensión a 6,3 kV y
el área periférica de la ciudad así como la zona rural, incluidas las poblaciones localizadas
en ésta, serán alimentadas a 22,8 GRDY / 13,2 kV o 13,8 GRDY / 8 kV.
A-01.09.- Zonificación por uso de la tierra:
Las regulaciones sobre el uso de la tierra que determinan, en principio, las características de
las obras de urbanización y los requerimientos de los servicios públicos, son establecidas
por los Organismos competentes de planificación en cada uno de los cantones
comprendidos dentro del área de servicio.
En lo relativo al área urbana de Quito, el Proyectista deberá consultar las disposiciones de la
Dirección Metropolitana de Planificación Territorial del Ilustre Municipio de Quito (IMQ) y el
Plano de “Regularización de densidades y zonificación”, elaborado por esta Dirección y
vigente a la fecha.
25. NORMAS PARA SISTEMAS DE
DISTRIBUCIÓN – PARTE A –
GUÍA PARA DISEÑO
21
PG: DE 100
REVISIÓN: 04
ISO 9001-2000 Código: DD.DID.722.IN.03 FECHA: 2009 – 03 – 31
COPIA NO CONTROLADA
ELABORÓ:
Dpto. Estudios de
Distribución
REVISÓ:
División de Ingeniería de
Distribución
APROBÓ:
Dirección de Distribución
SECCIÓN A-02
DEFINICIONES Y ABREVIATURAS
26. NORMAS PARA SISTEMAS DE
DISTRIBUCIÓN – PARTE A –
GUÍA PARA DISEÑO
22
PG: DE 100
REVISIÓN: 04
ISO 9001-2000 Código: DD.DID.722.IN.03 FECHA: 2009 – 03 – 31
SECCION A-02.- DEFINICIONES Y ABREVIATURAS
A-02.01.- Objeto y Alcance:
En esta Sección se definen, con la acepción dada en el texto de las Normas, los términos
específicos relativos a redes de distribución que eventualmente pudieran ser interpretados
con significado diferente, estas definiciones complementan a aquellas que se encuentran
desarrolladas en las Normas bajo las diferentes secciones y numerales.
COPIA NO CONTROLADA
Por otra parte, se presenta también un listado de abreviaturas de los términos más usuales a
los cuales se hace referencia en el texto de las Normas.
A-02.02.- Definiciones:
Sistema de Distribución: La parte del Sistema de Potencia, comprendida entre las barras de
Subestación de Dentro del Sistema de Potencia, es la instalación que incluye la
Distribución: recepción de las líneas de transmisión y subtransmisión, el
Red de Distribución: El conjunto de los elementos componentes del Sistema de
Red de Distribución La red de distribución en la cual los elementos de la instalación
Subterránea: se disponen en canalizaciones bajo el nivel del terreno y en
ELABORÓ:
Dpto. Estudios de
Distribución
alta tensión de las subestaciones de distribución y los puntos de
suministro de energía a los consumidores; en cuanto a los
parámetros básicos y a la disposición de los elementos que
determinan su configuración general para propósitos de operación
en condiciones normales y emergentes.
transformador de reducción a alta tensión, la salida de las líneas
primarias y los equipos asociados de protección, control y
seccionamiento.
Distribución: Conductores, aisladores, estructuras de soporte,
canalizaciones y equipos.
REVISÓ:
División de Ingeniería de
Distribución
APROBÓ:
Dirección de Distribución
cámaras.
Red de Distribución La red de distribución en la cual los elementos de la instalación
Aérea: se disponen sobre estructuras de soporte erigidas sobre el
terreno.
27. NORMAS PARA SISTEMAS DE
DISTRIBUCIÓN – PARTE A –
GUÍA PARA DISEÑO
23
PG: DE 100
REVISIÓN: 04
ISO 9001-2000 Código: DD.DID.722.IN.03 FECHA: 2009 – 03 – 31
Red Primaria: La parte de la Red de Distribución que opera a la tensión primaria
COPIA NO CONTROLADA
ELABORÓ:
Dpto. Estudios de
Distribución
REVISÓ:
División de Ingeniería de
Distribución
APROBÓ:
Dirección de Distribución
del Sistema.
Alimentador: La sección de la red primaria que se inicia en las barras de media
tensión de la Subestación de Distribución y que constituye, por su
capacidad de transporte, la parte principal de la red.
Ramal: La sección de la red primaria que se deriva de un alimentador,
para alcanzar un área determinada de suministro.
Centro de La parte de la red primaria que comprende el transformador de
Transformación: distribución y sus elementos de protección.
Centro de Transformación El centro de transformación instalado sobre una estructura de
Aéreo: soporte en redes aéreas.
Centro de Transformación El centro de transformación instalado en un local cubierto
en cámara o cámara de diseñado y construido exclusivamente para el alojamiento de los
transformación: equipos, en redes subterráneas.
Red Secundaria: La parte de la Red de Distribución que opera a la tensión
secundaria del sistema o tensión de utilización.
Circuito Secundario: La sección de la red secundaria comprendida entre el centro de
transformación y el extremo más alejado de la misma que recibe
alimentación del transformador de distribución correspondiente,
incluyendo los ramales derivados de puntos intermedios.
Punto de Un punto de la red primaria o secundaria en el cual se instala un
Seccionamiento: elemento de corte que permite aislar eléctricamente dos
secciones de la misma, mediante su accionamiento automático o
manual.
Derivación o acometida: La instalación que conecta un punto de la red de distribución a la
carga del consumidor.
Consumidor, usuario, Persona natural o jurídica que ha suscrito un convenio con la
abonado o cliente: Empresa para el suministro de energía eléctrica dentro de un
establecimiento, edificio o local.
Red de Alumbrado La parte de la Red de Distribución que opera a la tensión
28. NORMAS PARA SISTEMAS DE
DISTRIBUCIÓN – PARTE A –
GUÍA PARA DISEÑO
24
PG: DE 100
REVISIÓN: 04
ISO 9001-2000 Código: DD.DID.722.IN.03 FECHA: 2009 – 03 – 31
Público: secundaria del sistema y desde la cual se alimentan y controlan
las luminarias para el alumbrado de vías y espacios de uso
público.
Luminarias: El artefacto completo, constituido por la fuente luminosa
(lámpara), receptáculo, reflectores, refractores y accesorios
incorporados, que se utiliza para el alumbrado público.
COPIA NO CONTROLADA
Canalización: El conjunto de elementos destinados a alojar y proteger los
ELABORÓ:
Dpto. Estudios de
Distribución
REVISÓ:
División de Ingeniería de
Distribución
APROBÓ:
Dirección de Distribución
conductores contra agentes externos.
Puesta a Tierra: El conjunto de elementos destinados a proveer una conexión
permanente, entre un punto de la red o entre los terminales de un
equipo y tierra.
Equipamientos: Se refiere al suelo destinado a actividades e instalaciones que
generen bienes y servicios que posibiliten la recreación, cultura,
salud, educación, transporte, servicios públicos e infraestructura,
y que independiente de su carácter público o privado pueden
ubicarse en combinación con otros usos en lotes o edificaciones,
en concordancia con la cobertura.
Voltaje Nominal: Es el valor del voltaje utilizado para identificar el voltaje de
referencia de una red eléctrica.
Voltaje de Placa: Es el voltaje al cual están referidas las características de
operación y funcionamiento del equipo, Este voltaje sirve de
referencia para definir las características de operación y permitir
el desempeño óptimo del equipo.
Voltaje de Utilización: Es el voltaje obtenido en los terminales del dispositivo eléctrico o
máquina. Es el voltaje existente en el tomacorriente al cual se va a
conectar el equipo. Se debe tener presente que el voltaje de
utilización no es el existente en la acometida, ya que de la
acometida a los terminales de los dispositivos o de los
tomacorrientes se produce una caída de voltaje propia de la
instalación eléctrica interior.
Voltaje de Suministro: Es el valor del voltaje del servicio que el Distribuidor suministra
en el punto de entrega al Consumidor en un instante dado. El
voltaje de suministro en los sectores rurales debe ser el mismo
que el establecido para los sectores urbanos. La diferencia con el
29. NORMAS PARA SISTEMAS DE
DISTRIBUCIÓN – PARTE A –
GUÍA PARA DISEÑO
25
PG: DE 100
REVISIÓN: 04
ISO 9001-2000 Código: DD.DID.722.IN.03 FECHA: 2009 – 03 – 31
perfil de voltaje urbano estará dada por la distribución de las
caídas de voltaje en cada componente del sistema.
Caída de Tensión: Es la diferencia entre el voltaje de alimentación y el voltaje de
COPIA NO CONTROLADA
ELABORÓ:
Dpto. Estudios de
Distribución
Va Vc
REVISÓ:
División de Ingeniería de
Distribución
APROBÓ:
Dirección de Distribución
carga, referido al voltaje nominal.
Regulación de Voltaje: Es el porcentaje de caída de voltaje de una línea con referencia al
voltaje de carga.
−
%Re =
×100
Vc
gulación de Voltaje
Donde:
|Va| = Módulo del voltaje del extremo de alimentación.
|Vc| = Módulo del voltaje del extremo de carga.
A-02.03.- Abreviaturas:
- Alta tensión…………………………………. …. AT
- Media tensión………………………………….…. MT
- Alumbrado público…………………………... …. AP
- Baja tensión………………………………… …. BT
- Carga instalada……………………………… …. CI
- Carga instalada por consumidor representativo……... CIR
- Centro de transformación………………………..... CT
- Coeficiente de utilización del suelo.……………….. CUS
- Demanda de diseño………………………………. DD
30. NORMAS PARA SISTEMAS DE
DISTRIBUCIÓN – PARTE A –
GUÍA PARA DISEÑO
26
PG: DE 100
REVISIÓN: 04
ISO 9001-2000 Código: DD.DID.722.IN.03 FECHA: 2009 – 03 – 31
- Demanda máxima de cargas especiales……………. DMe
- Demanda máxima unitaria………………………… DMU
- Demanda máxima unitaria proyectada…………….... DMUp
- Empresa Eléctrica “Quito” S. A. ………………….. EEQ
- Factor de diversidad……………………………… FD
COPIA NO CONTROLADA
- Factor de demanda………………………………. FDM
- Factor de frecuencia de uso………………………. FFU
- Factor de frecuencia de uso de la carga individual.…. FFUn
- Factor de mantenimiento…………………………. Fm
- Factor de potencia……………………………….. FP
- Factor de simultaneidad………………………….. FS
- Factor de simultaneidad para la carga individual…… FSn
- Factor de uniformidad……………………………. FU
- Capacidad del transformador en kVA……………… kVA (t)
- Demanda correspondiente a un tramo en kVA……… kVA (d)
- Número abonados usuarios………………………. N
- Nivel de iluminación mínimo……………………... NImin
- Nivel de iluminación medio………………………. NImed
ELABORÓ:
Dpto. Estudios de
Distribución
REVISÓ:
División de Ingeniería de
Distribución
APROBÓ:
Dirección de Distribución
- Potencia o carga nominal de los artefactos
individuales……………………………………… Pn
- Sobre el nivel del mar……………………………. Snm
31. NORMAS PARA SISTEMAS DE
DISTRIBUCIÓN – PARTE A –
GUÍA PARA DISEÑO
27
PG: DE 100
REVISIÓN: 04
ISO 9001-2000 Código: DD.DID.722.IN.03 FECHA: 2009 – 03 – 31
COPIA NO CONTROLADA
ELABORÓ:
Dpto. Estudios de
Distribución
REVISÓ:
División de Ingeniería de
Distribución
APROBÓ:
Dirección de Distribución
- Tasa de incremento acumulativa media anual
de la demanda…………………………………… Ti
33. NORMAS PARA SISTEMAS DE
DISTRIBUCIÓN – PARTE A –
GUÍA PARA DISEÑO
28
PG: DE 100
REVISIÓN: 04
ISO 9001-2000 Código: DD.DID.722.IN.03 FECHA: 2009 – 03 – 31
COPIA NO CONTROLADA
ELABORÓ:
Dpto. Estudios de
Distribución
REVISÓ:
División de Ingeniería de
Distribución
APROBÓ:
Dirección de Distribución
SECCIÓN A-03
CÓDIGO DE SÍMBOLOS
34. NORMAS PARA SISTEMAS DE
DISTRIBUCIÓN – PARTE A –
GUÍA PARA DISEÑO
29
PG: DE 100
REVISIÓN: 04
ISO 9001-2000 Código: DD.DID.722.IN.03 FECHA: 2009 – 03 – 31
COPIA NO CONTROLADA
ELABORÓ:
Dpto. Estudios de
Distribución
REVISÓ:
División de Ingeniería de
Distribución
APROBÓ:
Dirección de Distribución
SECCION A-03.- CÓDIGO DE SÍMBOLOS
A-03.01.- Alcance y Objeto:
Con el propósito de normalizar la representación de los elementos de las redes de
distribución en planos y diagramas unifilares, en los Apéndices A-03-A y A-03-B, se
establecen los símbolos convencionales adoptados para las instalaciones proyectadas así
como también para aquellas existentes o en operación y para las alteraciones de los
elementos existentes contempladas en el proyecto.
Los elementos considerados y sus símbolos correspondientes, se limitan a aquellos
específicos para redes de distribución. Para los elementos y símbolos no incluidos en el
presente Código, se aplicarán las Normas del Instituto Ecuatoriano de Normalización –INEN-
“Símbolos gráficos para esquemas eléctricos”, números 60 y 61.
45. NORMAS PARA SISTEMAS DE
DISTRIBUCIÓN – PARTE A –
GUÍA PARA DISEÑO
30
PG: DE 100
REVISIÓN: 04
ISO 9001-2000 Código: DD.DID.722.IN.03 FECHA: 2009 – 03 – 31
COPIA NO CONTROLADA
ELABORÓ:
Dpto. Estudios de
Distribución
REVISÓ:
División de Ingeniería de
Distribución
APROBÓ:
Dirección de Distribución
SECCIÓN A-04
PLANOS, DIMENSIONES Y ESCALAS
46. NORMAS PARA SISTEMAS DE
DISTRIBUCIÓN – PARTE A –
GUÍA PARA DISEÑO
31
PG: DE 100
REVISIÓN: 04
ISO 9001-2000 Código: DD.DID.722.IN.03 FECHA: 2009 – 03 – 31
SECCION A-04.- PLANOS, DIMENSIONES Y ESCALAS
A-04. 01.- Alcance y Objeto:
En esta sección se determinan las dimensiones y formatos de las láminas para la
presentación de planos, dibujos y gráficos que forman parte del Informe de Proyecto, cuyo
contenido y ordenamiento se establecen en la Sección A-30.
Por otra parte, se determinan las escalas de los planos a adoptar para la representación
adecuada de las instalaciones en cuanto a su localización sobre las vías públicas.
COPIA NO CONTROLADA
ELABORÓ:
Dpto. Estudios de
Distribución
REVISÓ:
División de Ingeniería de
Distribución
APROBÓ:
Dirección de Distribución
A-04. 02.- Formatos Tipo:
Para los formatos de las láminas para planos, se adoptan aquellas dimensiones
normalizadas por INEN en el “Código de Práctica para Dibujo Técnico – Mecánico”, (INEN
72 – 1974 – 07), que tienen las designaciones A1, A2, A3 y A4, y que se representan en el
Apéndice A-04-A. Los formatos A1 y A2, se utilizarán para la representación de redes,
mientras que los formatos A3 y A4, serán utilizados generalmente para diagramas,
esquemas y tablas que formen parte del Informe de Proyecto.
A-04. 03.- Rotulado para formatos tipo:
En el Apéndice A-04-B, se presentan las dimensiones y formas de los rótulos para los
formatos tipo y; además, la disposición de los títulos y datos generales que identifican el
contenido de los planos de redes en los formatos A1 y A2.
A-04. 04.- Utilización de la Superficie de Dibujo:
En los planos de redes, además de la localización de los elementos, se incluirán:
información adicional, diagramas, croquis y tablas que complementen el contenido básico.
En el Apéndice A-04-C, se muestra la distribución recomendada para las partes que se
consideran para cada uno de los planos de las redes.
A-04. 05.- Escalas:
47. NORMAS PARA SISTEMAS DE
DISTRIBUCIÓN – PARTE A –
GUÍA PARA DISEÑO
32
PG: DE 100
REVISIÓN: 04
ISO 9001-2000 Código: DD.DID.722.IN.03 FECHA: 2009 – 03 – 31
Para los planos en los que se representen las vías públicas y áreas comunales existentes y/o
proyectadas, sobre los cuales se efectuará el trazado de las redes así como la localización
de equipos y estructuras de soporte, se utilizará la escala 1:1 000, normalmente en los
formatos A1 y A2.
Excepcionalmente, para ampliaciones de redes de longitud limitada, se admitirá el plano en
el formato A3.
Cuando las dimensiones del área considerada en el proyecto sean mayores que 500 x 500
m., se elaborará adicionalmente un plano clave a escala 1:5 000, en los formatos A1, A2 ó
A3 sobre el cual se trazará un reticulado de 500 x 500 m., identificado por la designación
que se establece en el Apéndice A-04-C. El contenido de cada lámina corresponderá, en
este caso a los límites de cada una de las cuadrículas del reticulado. Sobre cada una de las
láminas del conjunto, se representará a una escala adecuada el reticulado completo
destacando la cuadrícula correspondiente en la forma indicada en el Apéndice.
Para la representación de los croquis de ubicación del área del proyecto con relación a
referencias y vías existentes, según el caso se utilizarán escalas aproximadas que
correspondan a 1:5 000; 1:10 000 y 1:25 000.
COPIA NO CONTROLADA
A-04. 06.- Plegado de Planos:
Para el archivado o almacenado de copias de planos y dibujos, se doblarán éstos al formato
A4. Los planos deben plegarse de manera que el rotulado quede visible en la parte anterior.
ELABORÓ:
Dpto. Estudios de
Distribución
REVISÓ:
División de Ingeniería de
Distribución
APROBÓ:
Dirección de Distribución
El método de plegado se indica en el Apéndice A-04-D.
55. NORMAS PARA SISTEMAS DE
DISTRIBUCIÓN – PARTE A –
GUÍA PARA DISEÑO
33
PG: DE 100
REVISIÓN: 04
ISO 9001-2000 Código: DD.DID.722.IN.03 FECHA: 2009 – 03 – 31
COPIA NO CONTROLADA
ELABORÓ:
Dpto. Estudios de
Distribución
REVISÓ:
División de Ingeniería de
Distribución
APROBÓ:
Dirección de Distribución
SECCIÓN A-10
METODOLOGÍA GENERAL
56. NORMAS PARA SISTEMAS DE
DISTRIBUCIÓN – PARTE A –
GUÍA PARA DISEÑO
34
PG: DE 100
REVISIÓN: 04
ISO 9001-2000 Código: DD.DID.722.IN.03 FECHA: 2009 – 03 – 31
COPIA NO CONTROLADA
ELABORÓ:
Dpto. Estudios de
Distribución
REVISÓ:
División de Ingeniería de
Distribución
APROBÓ:
Dirección de Distribución
SECCION A-10.- METODOLOGÍA GENERAL
A-10. 01.- Alcance y Objetivo:
El propósito de esta Sección es el de establecer la secuencia y definir el alcance de las
actividades a desarrollar en el proceso de ejecución del diseño de una red de distribución
tipo, con el objeto de constituir una guía para el proyectista; particularmente en aquellos
casos de nuevos desarrollos urbanísticos localizados en el área de servicio de la Empresa y
que de manera general están a cargo de personas o entidades particulares, las mismas que,
para obtener la conexión de las instalaciones al sistema y posteriormente al suministro de
energía a los futuros usuarios, están obligadas a dar cumplimiento a los requerimientos de
la Empresa en cuanto al contenido y presentación del proyecto, para su aprobación previa a
la iniciación de la fase de construcción.
A-10. 02.- Secuencia y agrupación de actividades:
En el Apéndice A-10-A se presenta un diagrama que muestra la secuencia de las actividades
a desarrollar para la ejecución de un proyecto tipo, las mismas que pueden agruparse por
orden de procedencia en los siguientes conjuntos:
- Antecedentes y Definiciones Preliminares.
- Diseño y Cómputos
- Presentación de Resultados.
En los numerales siguientes, se detallan y definen las actividades correspondientes a cada
uno de los conjuntos.
A-10.03.- Antecedentes y Definiciones Preliminares:
El proyecto se inicia con la recopilación de los antecedentes sobre la localización de las
instalaciones a considerar y las características básicas del desarrollo urbanístico planificado
o existente que, en general, debe cubrir los siguientes aspectos:
- Plano de Ubicación.
- Planos de vías y división de la tierra, aprobados por el organismo competente.
57. NORMAS PARA SISTEMAS DE
DISTRIBUCIÓN – PARTE A –
GUÍA PARA DISEÑO
35
PG: DE 100
REVISIÓN: 04
ISO 9001-2000 Código: DD.DID.722.IN.03 FECHA: 2009 – 03 – 31
- Regulaciones aplicables sobre uso de la tierra y servicios públicos establecidas por el
Organismo Regulador competente y/o previstas por el urbanizador.
- Informaciones complementarias de diversas fuentes que permitan estimar los
requerimientos de energía eléctrica y el número de usuarios; así como, su distribución
en el área considerada.
Con los antecedentes recopilados, el proyectista deberá elaborar un estudio para establecer
los valores de la demanda máxima unitaria y de la demanda total diversificada, actuales y
proyectadas para un período de 10 años, debidamente fundamentado.
COPIA NO CONTROLADA
Los antecedentes anotados y el estudio de la demanda serán luego presentados por el
proyectista a la EEQ con el propósito de registrar el proyecto en sus archivos e ingresar la
información para su proceso en la planificación del sistema en operación.
A su vez la EEQ al registrar el proyecto, entregará al proyectista las siguientes definiciones
básicas para el diseño:
- Aprobación u observaciones sobre el estudio de la demanda de potencia y su
ELABORÓ:
Dpto. Estudios de
Distribución
REVISÓ:
División de Ingeniería de
Distribución
APROBÓ:
Dirección de Distribución
proyección.
- Tensión y número de fases para las redes primarias y secundarias, según el caso.
- Límites de regulación de tensión.
- Tipo de instalación: subterránea o aérea.
- Puntos de alimentación en media o baja tensión.
- Requerimientos de protecciones y seccionamientos, caso de que la EEQ lo considere
necesario.
- Condiciones particulares relativas al alumbrado público, en función de las
características existentes o previstas en vías adyacentes.
- Otras condiciones particulares.
- Número de referencia para el Proyecto.
El proceso de elaboración de las informaciones y la presentación de las mismas, deberá
conformarse a las disposiciones que constan en el Procedimiento para Ejecutar Proyectos
de Distribución.
58. NORMAS PARA SISTEMAS DE
DISTRIBUCIÓN – PARTE A –
GUÍA PARA DISEÑO
36
PG: DE 100
REVISIÓN: 04
ISO 9001-2000 Código: DD.DID.722.IN.03 FECHA: 2009 – 03 – 31
COPIA NO CONTROLADA
ELABORÓ:
Dpto. Estudios de
Distribución
REVISÓ:
División de Ingeniería de
Distribución
APROBÓ:
Dirección de Distribución
A-10.04.- Diseño y Cómputos:
En el desarrollo de este grupo de actividades, el proyectista, en base a las definiciones
alcanzadas en la fase precedente, procede al dimensionamiento de los componentes de la
red, define el trazado de las líneas y la localización de las estructuras de soporte de
conductores y equipos, para lo cual, en las Secciones siguientes de las Normas y en los
correspondientes Apéndices se determinan los criterios básicos, valores de referencia,
procedimientos de cómputo, características de equipos y materiales así como
recomendaciones de orden general, establecidos por la EEQ y consistentes con su sistema
en operación y a los cuales el proyectista debe conformar su diseño, aplicando en cada caso
los criterios que conduzcan a la solución óptima.
A-10.05.- Presentación de Resultados:
Los antecedentes, diseños y cómputos debidamente ordenados y presentados en los
formatos tipo y con el contenido que se establece en la Sección A-30, constituyen el
Informe de Proyecto que el proyectista, con su firma de responsabilidad, deberá someter a la
consideración de la EEQ, siguiendo los lineamientos establecidos en el Procedimiento para
Ejecutar Proyectos de Distribución.
59. NORMAS PARA SISTEMAS DE
DISTRIBUCIÓN – PARTE A –
GUÍA PARA DISEÑO
37
PG: DE 100
REVISIÓN: 04
ISO 9001-2000 Código: DD.DID.722.IN.03 FECHA: 2009 – 03 – 31
APÉNDICE A –10 -A
ANTECEDENTES Y DEFINICIONES
COPIA NO CONTROLADA
ELABORÓ:
Dpto. Estudios de
Distribución
REVISÓ:
División de Ingeniería de
Distribución
APROBÓ:
Dirección de Distribución
PRELIMINARES
- Planos de lotización, ubicación, zona
- Información complementaria
- Demanda
- Presentación de antecedentes a EEQ
- Registro de Proyecto
- Aprobación y Definiciones de la EEQ
DISEÑO Y CÓMPUTOS
- Selección preliminar de capacidad de
transformadores
- Trazado preliminar red primaria
- Red secundaria, trazado y dimensionamiento
- Red primaria, trazado definitivo y dimensionamiento.
- Seccionamiento y protecciones
- Alumbrado público
- Planos de localización
PRESENTACIÓN DE RESULTADOS
INFORME DE PROYECTO
- Antecedentes
- Demanda
- Regulación de tensión
- Protecciones
- Planos de proyecto, diagramas
- Planillas de obras
61. NORMAS PARA SISTEMAS DE
DISTRIBUCIÓN – PARTE A –
GUÍA PARA DISEÑO
38
PG: DE 100
REVISIÓN: 04
ISO 9001-2000 Código: DD.DID.722.IN.03 FECHA: 2009 – 03 – 31
COPIA NO CONTROLADA
ELABORÓ:
Dpto. Estudios de
Distribución
REVISÓ:
División de Ingeniería de
Distribución
APROBÓ:
Dirección de Distribución
SECCIÓN A-11
PARÁMETROS DE DISEÑO
62. NORMAS PARA SISTEMAS DE
DISTRIBUCIÓN – PARTE A –
GUÍA PARA DISEÑO
39
PG: DE 100
REVISIÓN: 04
ISO 9001-2000 Código: DD.DID.722.IN.03 FECHA: 2009 – 03 – 31
SECCION A-11.- PARÁMETROS DE DISEÑO
A-11.01.- Alcance y Objetivo:
Como paso previo al dimensionamiento y localización de los elementos de la red, el
proyectista debe establecer los parámetros que en función de los antecedentes del proyecto
y de los criterios técnicos y económicos aplicables al caso específico determinan, en forma
preliminar, valores límites, rangos de capacidades de los equipos, dimensiones mínimas de
los componentes, disposiciones a considerar, etc., dentro de los cuales se analizarán
alternativas y se desarrollarán los cómputos para justificar en el paso siguiente la selección
definitiva de la configuración de la red, localización, dimensiones y capacidades de sus
elementos.
COPIA NO CONTROLADA
En esta Sección se presentan los criterios básicos y los valores de referencia que la EEQ ha
establecido como guía para el diseño de las redes de distribución a ser instaladas en su área
de servicio.
Los criterios y valores que se recomiendan, se orientan principalmente al diseño de redes de
distribución en sectores residenciales, que constituyen el caso más frecuente; sin embargo,
para proyectos que consideren otras aplicaciones diferentes, la Norma establece la
metodología y los principios generales que se deben seguir.
ELABORÓ:
Dpto. Estudios de
Distribución
REVISÓ:
División de Ingeniería de
Distribución
APROBÓ:
Dirección de Distribución
A-11.02.- Clasificación de consumidores:
Las ordenanzas expedidas por los Municipios determinan la distribución general del uso del suelo
así como las características que deben tener las edificaciones a construir en las zonas
determinadas para uso residencial. i
En dichas ordenanzas se establece que las zonas de uso de suelo residencial (R) son aquellas
destinadas a viviendas en forma exclusiva o combinada con otros usos del suelo. Para efectos de
regular la combinación de usos, el uso residencial se divide en las siguientes categorías:
Residencial 1 (R1), Residencial 2 (R2), Residencial 3 (R3) y las zonas de uso múltiple (M) como
las áreas de centralidad en las que pueden coexistir residencia, comercio, industria de bajo y
mediano impacto, servicios y equipamientos compatibles o condicionados.ii
i La Ordenanza de Zonificación Nº 0024, publicada por el Ilustre Municipio del Distrito Metropolitano de Quito (IMQ) el 8 de agosto de 2
006, determina la distribución general del uso del suelo.
ii En los Artículos 10 y 11 de la Ordenanza de Zonificación Nº 0024 del IMQ se establece que las zonas de uso de suelo residencial (R) y
múltiple (M).
63. NORMAS PARA SISTEMAS DE
DISTRIBUCIÓN – PARTE A –
GUÍA PARA DISEÑO
40
PG: DE 100
REVISIÓN: 04
ISO 9001-2000 Código: DD.DID.722.IN.03 FECHA: 2009 – 03 – 31
Los tipos de uso del suelo se muestran en la Tabla 1. Los usos de barrio, sectoriales y zonales
mencionados en la Tabla 1, hacen referencia a los equipamientos de servicios sociales y de
servicios públicos, expuestos en la respectiva ordenanza.iii
COPIA NO CONTROLADA
ELABORÓ:
Dpto. Estudios de
Distribución
REVISÓ:
División de Ingeniería de
Distribución
APROBÓ:
Dirección de Distribución
Tabla 1: Tipos de uso del suelo
Uso Tipología Símbolo
Actividades /
Establecimientos
Ocupación
del suelo
Área del lote (m2)
Coeficiente de ocupación del
suelo [COS] (%)
Residencial 1 R1
Viviendas con otros usos
de barrio
Baja
densidad
600 < Lotes < 1 000 m2.
COS < 50%
Residencial 2 R2
Viviendas con usos
sectoriales predominantes
Mediana
densidad
400 < Lotes < 600 m2.
50%<COS<80%
Residencial
Residencial 3 R3
Viviendas con usos
zonales condicionados
Alta
densidad
Lotes < 400 m2.
COS>80%
Múltiple Múltiple M1
Usos diversos de carácter
zonal y de ciudad
compatibles
- -
Es necesario, tener presente que los usos residenciales y múltiples pueden tener compatibilidad
entre sí. iv
Los clientes residenciales del área de concesión de la EEQ están clasificados en cinco estratos de
consumo, como se muestra en la Tabla 2, para efectos de determinar las demandas máximas
coincidentes. Para definir el estrato de consumo, para un proyecto específico, hay que ubicar el
sitio del proyecto, el cual debe estar georeferenciado, en el plano del Apéndice A-11-A hoja 1 de
2, si el proyecto está localizado en el área urbana o en el Apéndice A-11-A hoja 2 de 2, si el
proyecto está localizado en el área rural. En estos planos están definidas las zonas con los factores
de distancia respectivos, que sirven para el cálculo de la mano de obra.
iii En las páginas 8 y 9 de la Ordenanza Nº 0024 del IMQ se establecen los tipos de uso del suelo.
iv En la página 16 de la Ordenanza Nº 0024 del IMQ se muestra la compatibilidad que pueden tener los usos residenciales y múltiples.
64. NORMAS PARA SISTEMAS DE
DISTRIBUCIÓN – PARTE A –
GUÍA PARA DISEÑO
41
PG: DE 100
REVISIÓN: 04
ISO 9001-2000 Código: DD.DID.722.IN.03 FECHA: 2009 – 03 – 31
Categoría de Estrato de Consumo Escalas de consumo (kWh/mes/cliente)
E 0 – 100
D 101 – 150
C 151 – 250
B 251 – 350
A 351 – 500
COPIA NO CONTROLADA
ELABORÓ:
Dpto. Estudios de
Distribución
REVISÓ:
División de Ingeniería de
Distribución
APROBÓ:
Dirección de Distribución
Tabla 2: Estratos de Consumo
A-11.03.- Procedimiento para la Determinación de la Demanda Máxima Coincidente:
a) Clientes residenciales con consumos menores o iguales a 500 kWh/mes/cliente:
La demanda máxima coincidente se obtiene mediante la siguiente ecuación:
D FactorM FactorN coincidente max = ⋅ (1)
El primer factor M, denominado factor de coincidencia, depende del número de clientes, y el
segundo factor, N, relaciona la energía consumida por mes y por cliente con la demanda máxima.
En el Apéndice A-11-B se muestran los valores de M y N.
En la Tabla 3 se muestran las demandas diversificadas que deben ser consideradas según el estrato
asignado y el número de clientes.
67. NORMAS PARA SISTEMAS DE
DISTRIBUCIÓN – PARTE A –
GUÍA PARA DISEÑO
44
PG: DE 100
REVISIÓN: 04
ISO 9001-2000 Código: DD.DID.722.IN.03 FECHA: 2009 – 03 – 31
Tabla 3: Demanda Máxima Coincidente (kW)
# usuarios Estrato A Estrato B Estrato C Estrato D Estrato E
86 147,9 107,8 80,0 50,7 35,5
87 149,4 108,9 80,8 51,2 35,8
88 150,8 109,9 81,5 51,7 36,2
89 153,0 111,5 82,7 52,4 36,7
90 155,2 113,1 83,9 53,2 37,2
91 156,6 114,2 84,7 53,7 37,6
92 158,1 115,2 85,5 54,2 37,9
93 80,5 58,7 43,5 27,6 19,3
94 161,0 117,3 87,0 55,2 38,6
95 162,4 118,4 87,8 55,7 39,0
96 163,9 119,4 88,6 56,2 39,3
97 165,3 120,5 89,4 56,7 39,7
98 166,8 121,6 90,2 57,2 40,0
99 168,2 122,6 90,9 57,7 40,4
100 169,7 123,7 91,7 58,1 40,7
COPIA NO CONTROLADA
Cuando se tienen más de 100 usuarios, hay que usar la fórmula (1), con los valores de M y
N que se indican en el Apéndice A-11-B.
b) Clientes residenciales con consumos mayores a 500 kWh/mes/cliente:
ELABORÓ:
Dpto. Estudios de
Distribución
REVISÓ:
División de Ingeniería de
Distribución
APROBÓ:
Dirección de Distribución
b.1) Determinación de la demanda de una vivienda
Para la determinación de la demanda de una vivienda se deben considerar:
• Demanda de iluminación y de los pequeños artefactos de la vivienda: Para la determinación
de esta demanda se procede de la siguiente manera:
™ Determinar el área de construcción de la vivienda (m2) en base al plano aprobado.
Municipio de Quito (IMQ).
™ La carga de iluminación general de la vivienda se obtiene multiplicando el área de
construcción (m2 ) por 20 W/m2.
™ La carga de pequeños artefactos es 1 500 W. Son pequeños artefactos los equipos
conectados a tomacorrientes instalados en la cocina, en la despensa, en el comedor o en
áreas similares de una unidad de vivienda; estos equipos pueden ser: tostadoras,
cafeteras, sartenes, microondas, licuadoras y otros de estos locales.
68. NORMAS PARA SISTEMAS DE
DISTRIBUCIÓN – PARTE A –
GUÍA PARA DISEÑO
45
PG: DE 100
REVISIÓN: 04
ISO 9001-2000 Código: DD.DID.722.IN.03 FECHA: 2009 – 03 – 31
™ La demanda de iluminación y de los pequeños artefactos de la vivienda se obtiene
multiplicando la carga de iluminación y de pequeños artefactos de la vivienda por los
factores de demanda presentados en la Tabla 4.
Tabla 4. Factores de Demanda para la carga de iluminación y de pequeños artefactos
COPIA NO CONTROLADA
ELABORÓ:
Dpto. Estudios de
Distribución
Tabla 5: Factores de demanda para cocinas eléctricas
Número de cocinas eléctricas Carga menor o igual a 12 kW
1 60%
2 45%
3 38%
4 35%
REVISÓ:
División de Ingeniería de
Distribución
APROBÓ:
Dirección de Distribución
Tipo de Ocupación
Porción de la carga de iluminación y pequeños
artefactos a la que se aplica el factor de demanda (W)
Factor de
Demanda (%)
Hasta los primeros 3 000 100
Vivienda Los siguientes 3 001 a 120 000 35
Mayores a 120 000 25
• La demanda de la cocina eléctrica y secadora de ropa, la cual se obtiene multiplicando la
carga de dichos equipos por los factores de demanda indicados en las Tablas 5 y 6.
• La mayor carga entre la calefacción ó el aire acondicionado.
• La demanda de los aparatos permanentemente conectados, la cual se obtiene multiplicando
las cargas de estos aparatos por el factor de demanda del 50%. Los aparatos
permanentemente conectados corresponden al tanque de agua caliente, lavadora de ropa,
bomba de agua, etc.
La suma de la demanda de iluminación y de los pequeños artefactos, de la demanda de la cocina
eléctrica y secadora de ropa, de la mayor carga entre la calefacción ó el aire acondicionado y la
demanda de los aparatos permanentemente conectados da como resultado la demanda de la
vivienda.
Tabla 6: Factores de demanda para secadoras
Número de secadoras Factor de demanda (%)
1 50
69. NORMAS PARA SISTEMAS DE
DISTRIBUCIÓN – PARTE A –
GUÍA PARA DISEÑO
46
PG: DE 100
REVISIÓN: 04
ISO 9001-2000 Código: DD.DID.722.IN.03 FECHA: 2009 – 03 – 31
Tabla 6: Factores de demanda para secadoras
Número de secadoras Factor de demanda (%)
COPIA NO CONTROLADA
ELABORÓ:
Dpto. Estudios de
Distribución
REVISÓ:
División de Ingeniería de
Distribución
APROBÓ:
Dirección de Distribución
2 45
3 45
4 45
5 40
b.2) Determinación de la demanda máxima coincidente para un grupo de clientes
Para determinar la demanda máxima coincidente de un grupo de clientes hay que multiplicar la
demanda de una vivienda por el número de viviendas asociadas al secundario y por el factor de
coincidencia correspondiente, el cual se muestra en la Tabla 7.
Tabla 7: Factor de Coincidencia para clientes
con consumo mayor a 500 kWh/mes/cliente
# de clientes Factor de coincidencia
1 1,00
2 0,80
3 0,73
4 0,70
5 0,68
6 0,66
7 0,65
8 0,64
9 0,63
10 a 14 0,62
15 a 19 0,61
20 a 29 0,60
30 a 39 0,59
40 a 49 0,58
> 50 0,58
En la tabla 8 se muestran las potencias nominales de los equipos usados por usuarios con
consumos mayores a 500kWh/mes/usuario
70. NORMAS PARA SISTEMAS DE
DISTRIBUCIÓN – PARTE A –
GUÍA PARA DISEÑO
47
PG: DE 100
REVISIÓN: 04
ISO 9001-2000 Código: DD.DID.722.IN.03 FECHA: 2009 – 03 – 31
Tabla 8: Cargas típicas de aparatos eléctricos
APARATOS ELÉCTRICOS CARGAS TÍPICAS (W)
Cocina eléctrica 12 000
COPIA NO CONTROLADA
ELABORÓ:
Dpto. Estudios de
Distribución
REVISÓ:
División de Ingeniería de
Distribución
APROBÓ:
Dirección de Distribución
Secadora de ropa
5 000
Calentador de agua 3 000
Lavadora
400
Bomba de agua
750
Como guía para el proyectista, en el Apéndice A-11-C se desarrolla el procedimiento para la
determinación de la demanda máxima coincidente de un cliente y de un grupo de clientes
con consumos mayores a 500kWh/mes/usuario.
c) Clientes comerciales e industriales:
Para el caso de clientes comerciales e industriales, el proyectista, en función de factores
tales como división y uso del suelo, características de las obras de infraestructura previstas,
área y características de los edificios a construir, tipo de maquinaria, etc., establecerá como
resultado de un análisis fundamentado, los valores de la demanda unitaria a considerar en el
diseño.
El propósito es la determinación del valor de la demanda máxima unitaria correspondiente al
consumidor comercial o industrial representativo de un grupo de consumidores comerciales
o industriales.
Como guía para el proyectista, a continuación se desarrolla el procedimiento para la
determinación de la demanda y con referencia al formato tipo que se muestra en el Apéndice
A-11-D.
a. Determinación de la Carga Instalada del consumidor comercial o industrial con los
máximos requerimientos: establecer un listado de los artefactos, equipos, maquinarias,
etc. de utilización del consumidor comercial o industrial con los máximos
requerimientos y establecer un listado de los mismos con el número de referencia,
columna 1; descripción, columna 2; cantidad, columna 3, y potencia nominal (Pn),
columna 4.
71. NORMAS PARA SISTEMAS DE
DISTRIBUCIÓN – PARTE A –
GUÍA PARA DISEÑO
48
PG: DE 100
REVISIÓN: 04
ISO 9001-2000 Código: DD.DID.722.IN.03 FECHA: 2009 – 03 – 31
b. Carga Instalada del Consumidor Comercial o Industrial Representativo: Para cada una
de las cargas individuales anotadas en la columna 4, se establece un factor
denominado “Factor de Frecuencia de Uso (FFUn)” que determina la incidencia en
porcentaje de la carga correspondiente al consumidor comercial o industrial de
máximas posibilidades sobre aquel que tiene condiciones promedio y que se adopta
como representativo del grupo para propósitos de estimación de la demanda de diseño.
El FFUn, expresado en porcentaje, será determinado para cada una de las cargas
instaladas en función del número de usuarios que se considera que disponen del
equipo correspondiente dentro del grupo de consumidores; vale decir, que aquellos
equipos de los cuales dispondrán la mayor parte de los usuarios comerciales o
industriales tendrán un factor cuya magnitud se ubicará en el rango superior y aquellos
cuya utilización sea limitada tendrán un factor de magnitud media y baja. El factor se
anota en la columna 6.
COPIA NO CONTROLADA
Generalmente para el caso de usuarios industriales el FFUn es 100%.
En la columna 7, se anota para cada Renglón el valor de la Carga Instalada por
Consumidor Representativo (CIR), computada de la expresión CIR = Pn x FFUn x 0,01
(Columna 7 = Columna 4 x Columna 5 x 0,01).
c. Determinación de la Demanda Máxima Unitaria (DMU), definida como el valor máximo
de la potencia que en un intervalo de tiempo de 15 minutos es requerida de la red por
el consumidor comercial o industrial individual.
La Demanda Máxima Unitaria (Columna 9) se determina a partir de la Carga Instalada
del Consumidor Comercial o Industrial Representativo (CIR), obtenida en la columna 7
y la aplicación del Factor de Simultaneidad (FSn) para cada una de las cargas
instaladas, el cual determina la incidencia de la carga considerada en la demanda
coincidente durante el período de máxima solicitación.
El Factor de Simultaneidad, expresado en porcentaje, será establecido por el
Proyectista para cada una de las cargas instaladas, en función de la forma de utilización
de aparatos, artefactos, equipos, maquinarias, etc. para una aplicación determinada.
Registrar, para cada renglón en la Columna 8 el Factor de Simultaneidad FSn
establecido y en la columna 9 el valor de la Demanda Máxima Unitaria (DMU),
computada de la expresión DMU = CIR x FSn (Columna 9 = Columna 7 x Columna 8).
El Factor de Demanda FDM definido por la relación entre la Demanda Máxima Unitaria
(DMU) y la Carga Instalada Representativa (CIR) indica la fracción de la carga instalada
que es utilizada simultáneamente en el período de máxima solicitación y permite
ELABORÓ:
Dpto. Estudios de
Distribución
REVISÓ:
División de Ingeniería de
Distribución
APROBÓ:
Dirección de Distribución
72. NORMAS PARA SISTEMAS DE
DISTRIBUCIÓN – PARTE A –
GUÍA PARA DISEÑO
49
PG: DE 100
REVISIÓN: 04
ISO 9001-2000 Código: DD.DID.722.IN.03 FECHA: 2009 – 03 – 31
evaluar los valores adoptados por comparación con aquellos en instalaciones existentes
similares. Para el usuarios comercial representativo, el Factor de Demanda FDM debe
ser máximo de 0,6.
d. La Demanda Máxima Unitaria obtenida, expresada en Vatios, es convertida a kilovatios y
kilovoltamperios, mediante la reducción correspondiente y la consideración del factor
de potencia que, en general, para instalaciones comerciales e industriales es del 0,85.
COPIA NO CONTROLADA
ELABORÓ:
Dpto. Estudios de
Distribución
REVISÓ:
División de Ingeniería de
Distribución
APROBÓ:
Dirección de Distribución
A-11.04.- Determinación de la Demanda de Diseño:
a) Clientes residenciales:
Para el dimensionamiento de los elementos de la red y para el cómputo de la caída de
tensión, debe considerarse que a partir de cada uno de los puntos de los circuitos de
alimentación, incide un número variable de consumidores, el mismo que depende de la
ubicación del punto considerado en relación a la fuente y a las cargas distribuidas; puesto
que, las demandas máximas unitarias no son coincidentes en el tiempo, la potencia
transferida hacia la carga es, en general, menor que la sumatoria de las demandas máximas
individuales.
En consecuencia, la demanda a considerar para el dimensionamiento de la red en un punto dado
debe ser calculada mediante la siguiente expresión:
DD D D D FP coin A P PérdidasTécnicas ( max ) / / = + + (4)
Donde:
DD Demanda de Diseño en los bornes secundarios del transformador (kVA)
coin Dmax Demanda máxima coincidente (kW),
A P D / Demanda de Alumbrado Público (kW),
Pérdidas Técnicas D Demanda de Pérdidas Técnicas resistivas (en la red secundaria, en
acometidas, en contadores de energía) (kW)
FP Factor de potencia (0,95)
73. NORMAS PARA SISTEMAS DE
DISTRIBUCIÓN – PARTE A –
GUÍA PARA DISEÑO
50
PG: DE 100
REVISIÓN: 04
ISO 9001-2000 Código: DD.DID.722.IN.03 FECHA: 2009 – 03 – 31
La demanda de pérdidas técnicas resistivas se calcula multiplicando la demanda máxima
coincidente por el porcentaje de pérdidas técnicas del 3,6 %.
La demanda correspondiente al alumbrado público es característica de cada proyecto. Las
potencias nominales de las luminarias de vapor de sodio de alta presión son 400 W, 250 W, 150
W, 100 W y 70 W.
COPIA NO CONTROLADA
Para el caso de cámaras de transformación que sirven a edificios residenciales, donde no se
incluye una red secundaria, la demanda de pérdidas técnicas en el alimentador del transformador al
tablero de medidores y en los contadores de energía, se considerará como el 1,0% de la demanda
máxima coincidente. Por lo tanto, para el cálculo de la demanda de diseño en cámaras de
transformación se debe emplear la ecuación 5.
DD D D FP coin PérdidasTécnicas = ( max + ) / (5)
DD = DMUxN (5.1)
ELABORÓ:
Dpto. Estudios de
Distribución
REVISÓ:
División de Ingeniería de
Distribución
APROBÓ:
Dirección de Distribución
Donde:
DD = Demanda de Diseño (kVA).
coin Dmax = Demanda máxima coincidente (kW).
Pérdidas Técnicas D = Demanda de Pérdidas Técnicas (kW).
FP = Factor de potencia (0,95).
b) Clientes comerciales e industriales:
El valor de la Demanda a considerar para el dimensionamiento de la red en un punto dado,
debe ser calculado de la siguiente expresión:
FD
74. NORMAS PARA SISTEMAS DE
DISTRIBUCIÓN – PARTE A –
GUÍA PARA DISEÑO
51
PG: DE 100
REVISIÓN: 04
ISO 9001-2000 Código: DD.DID.722.IN.03 FECHA: 2009 – 03 – 31
Donde DD, es la Demanda de Diseño, DMU es la Demanda Máxima Unitaria del usuario
comercial o industrial representativo, N es el número de abonados comerciales o
industriales que inciden sobre el punto considerado de la red y FD, el factor de Diversidad
que es dependiente de N.
El factor de diversidad –FD- para los usuarios tipo comercial se encuentra tabulado en el
Apéndice A-11-D1. El factor de demanda –FDM- para el usuario tipo comercial
representativo debe ser máximo 0,6. Para el cálculo de la Demanda de Diseño par usuarios
tipo comercial e industrial usar el formato del apéndice A-11-D.
COPIA NO CONTROLADA
Generalmente para el caso de usuarios industriales la Demanda de Diseño (DD) es la misma
DMU, ya que N y FD es 1.
A-11.05.- Valores de Referencia para la Carga Instalada y la Demanda Máxima
ELABORÓ:
Dpto. Estudios de
Distribución
REVISÓ:
División de Ingeniería de
Distribución
APROBÓ:
Dirección de Distribución
Unitaria para usuario residencial:
Para un usuario residencial tipo establecido en A-11.02, las magnitudes de las demandas,
son las siguientes:
Tabla 9: Valores de referencia de la Demanda Máxima Unitaria y de la Carga Instalada
de un usuario residencial tipo
USUARIO
RESIDENCIAL
TIPO
DMU
KW
DMU
kVA
CI
kW
CI
kVA
E
D
C
B
A
1,1
1,6
2,5
3,4
4,7
1,16
1,68
2,63
3,58
4,95
1,84
3,22
6,30
9,80
15,82
1,94
3,39
6,63
10,31
16,65
A-11.06.- Período de Diseño:
Para el dimensionamiento de los componentes de la red primaria se deberá considerar el
período de tiempo de 15 años, a partir de la fecha de ejecución del proyecto.
Para el dimensionamiento de los centros de transformación y de la red secundaria se deberá
considerar el número de usuarios totales, incluyendo los existentes y los proyectados, para
el período de tiempo de 10 años, a partir de la fecha de ejecución del proyecto:
75. NORMAS PARA SISTEMAS DE
DISTRIBUCIÓN – PARTE A –
GUÍA PARA DISEÑO
52
PG: DE 100
REVISIÓN: 04
ISO 9001-2000 Código: DD.DID.722.IN.03 FECHA: 2009 – 03 – 31
a) Número total de usuarios en áreas consolidadas:
El número de usuarios existentes se encuentra del plano obtenido del GIS, con la
verificación en el sitio del proyecto.
Para determinar el número de usuarios proyectados se debe considerar los factores reales de
crecimiento de la zona de influencia y de las zonas aledañas.
COPIA NO CONTROLADA
b) Número total de usuarios en urbanizaciones y conjuntos habitacionales:
El número total de usuarios se determina en base al plano aprobado por el Municipio.
c) Número total de usuarios en lotizaciones y sectores nuevos:
Para determinar el número total de usuarios en sectores nuevos se debe considerar los
factores reales de crecimiento de las zonas aledañas.
A-11.07.- Caída de Tensión Admisible:
La caída máxima de tensión admisible, en el punto más alejado de la fuente de
alimentación, con la demanda de diseño establecida y expresada en porcentaje del valor de
la tensión nominal fase-tierra del sistema, no deberá superar los siguientes límites:
- Red Primaria de Media Tensión: Considerada como la totalidad del alimentador
principal que parte de la Subestación de Distribución, los ramales y circuitos.
Componentes del Sistema de Distribución Urbano Rural
ELABORÓ:
Dpto. Estudios de
Distribución
Tabla 10: Caída Máxima de Tensión en la Red Primaria
(S/E sin cambiador de taps bajo carga)
Caída de Voltaje Caída de Voltaje
Primario 3,0% 3,5%
REVISÓ:
División de Ingeniería de
Distribución
Alimentador
APROBÓ:
Dirección de Distribución
76. NORMAS PARA SISTEMAS DE
DISTRIBUCIÓN – PARTE A –
GUÍA PARA DISEÑO
53
PG: DE 100
REVISIÓN: 04
ISO 9001-2000 Código: DD.DID.722.IN.03 FECHA: 2009 – 03 – 31
Tabla 11: Caída Máxima de Tensión en la Red Primaria
(S/E con cambiador de taps bajo carga)
Alimentador
Componentes del Sistema de Distribución Urbano Rural
Caída de Voltaje Caída de Voltaje
COPIA NO CONTROLADA
Dentro de los límites anotados y para cada caso particular, la EEQ fijará el valor de diseño,
en función de la localización del punto de alimentación a la instalación en proyecto.
- Red Secundaria: Para redes radiales considerar la longitud total del circuito hasta el
centro de transformación y para redes interconectadas, la longitud desde el centro de
transformación hasta el punto de corte; es decir, hasta el punto en el cual el flujo de
corriente se anula.
Componentes del Sistema de Distribución Urbano Rural
Componentes del Sistema de Distribución Alimentador
ELABORÓ:
Dpto. Estudios de
Distribución
Primario 3,5% 4,0%
Tabla 12: Caída Máxima de Tensión en la Red Secundaria
(S/E sin cambiador de taps bajo carga)
Caída de Voltaje Caída de Voltaje
Secundario 2,5% 3,0%
Tabla 13: Caída Máxima de Tensión en la Red Secundaria
(S/E con cambiador de taps bajo carga)
Urbano Rural
Caída de Voltaje Caída de Voltaje
Secundario 3,0% 3,5%
REVISÓ:
División de Ingeniería de
Distribución
Alimentador
APROBÓ:
Dirección de Distribución
A-11.08.- Tipo de Instalación:
77. NORMAS PARA SISTEMAS DE
DISTRIBUCIÓN – PARTE A –
GUÍA PARA DISEÑO
54
PG: DE 100
REVISIÓN: 04
ISO 9001-2000 Código: DD.DID.722.IN.03 FECHA: 2009 – 03 – 31
El tipo de instalación de los elementos de la red: subterránea con conductores aislados y
centros de transformación en cámaras de superficie o alternativamente, aérea con
conductores desnudos y centros de transformación sobre estructuras de soporte, será
establecida conjuntamente por la EEQ y el Organismo Regulador correspondiente, en
función de la ubicación relativa del proyecto y de las características de las obras
urbanísticas.
De manera general, en función de la demanda de diseño, capacidad de los transformadores
y sección de los conductores de la red, para el tipo de instalación se adoptarán las
siguientes disposiciones:
COPIA NO CONTROLADA
ELABORÓ:
Dpto. Estudios de
Distribución
Tabla 14: Tipo de instalación por usuario
USUARIO
TIPO
TIPO DE
INSTALACIÓN
REVISÓ:
División de Ingeniería de
Distribución
APROBÓ:
Dirección de Distribución
A
B
C
D
E
Subterránea
Subterránea o Aérea
Aérea
Aérea
Aérea
A-11.09.- Configuración de Circuitos y Esquemas de Conexiones:
La configuración de los circuitos para las redes de media y baja tensión a considerar, están
relacionados con la demanda de diseño, la tensión primaria y el tipo de instalación. En
general, salvo casos especiales, deberán mantenerse las relaciones que se indican a
continuación:
Tabla 15: Tipo de instalación y configuración de circuito por usuario
CONFIGURACIÓN DE CIRCUITOS
USUARIO
TIPO
TIPO DE
INSTALACIÓN
MEDIA
TENSIÓN
BAJA
TENSIÓN
A
B
C y D
E
Subterránea
Subterránea o Aérea
Aérea
Aérea
Trifásico
Trifásico
Trifásico o Monofásico
Monofásico
Trifásico
Trifásico
Trifásico o
Monofásico
Monofásico
78. NORMAS PARA SISTEMAS DE
DISTRIBUCIÓN – PARTE A –
GUÍA PARA DISEÑO
55
PG: DE 100
REVISIÓN: 04
ISO 9001-2000 Código: DD.DID.722.IN.03 FECHA: 2009 – 03 – 31
Las redes de media tensión serán en todo caso radiales y, eventualmente, serán previstas
por la EEQ, puntos de interconexión entre circuitos correspondientes a diferentes
alimentadores que operarán normalmente abiertos y que serán utilizados para transferencia
de carga en condiciones emergentes.
Las redes secundarias en instalación subterránea serán banqueadas, es decir, con sus
circuitos interconectados entre centros de transformación.
Las redes secundarias en instalación aérea, serán en todos los casos radiales simples; esto
es, los circuitos correspondientes a un centro de transformación serán eléctricamente
independientes de los adyacentes.
Para el sistema a 6,3 kV, el conductor neutro secundario será radial simple en el tramo
cubierto por cada uno de los centros de transformación.
Para el sistema a 22,8 y 13,8 kV, el conductor neutro secundario será continuo a partir de la
subestación de distribución y en los tramos monofásicos será común con el neutro de la red
primaria.
En el Apéndice A-11-E, se muestran los esquemas de las conexiones usuales mencionadas.
COPIA NO CONTROLADA
ELABORÓ:
Dpto. Estudios de
Distribución
REVISÓ:
División de Ingeniería de
Distribución
APROBÓ:
Dirección de Distribución
A-11.10.- Alumbrado de Vías (General):
El diseño de las instalaciones para la distribución de energía en áreas urbanas y en centros
poblados rurales, deberá considerar conjuntamente el equipamiento y el control automático
de las luminarias para proveer de iluminación a las vías públicas, plazas y espacios verdes
de uso comunal incluidos en el Proyecto Urbanístico considerado.
El diseño, en consecuencia, comprenderá la determinación de los niveles de iluminación y
de los factores de uniformidad, la selección de las fuentes luminosas y de los artefactos de
iluminación, la adopción de los esquemas de control y la localización y disposición de los
elementos para su montaje.
En general, cuando el proyecto se encuentre localizado en un área adyacente a otras en las
cuales existen instalaciones definitivas en servicio, el proyectista deberá mantener para las
nuevas instalaciones, criterios y disposiciones similares con el propósito de alcanzar, en lo
posible, la máxima uniformidad en el aspecto estético del conjunto, siempre que se
satisfagan los requerimientos mínimos establecidos.
79. NORMAS PARA SISTEMAS DE
DISTRIBUCIÓN – PARTE A –
GUÍA PARA DISEÑO
56
PG: DE 100
REVISIÓN: 04
ISO 9001-2000 Código: DD.DID.722.IN.03 FECHA: 2009 – 03 – 31
Los criterios generales y los valores de referencia para el diseño, considerando los casos
normales de uso frecuente en áreas residenciales, son presentados en los numerales
siguientes.
A-11.11.- Niveles de Iluminación y Factores de Uniformidad:
Los valores a adoptar para el diseño del alumbrado y vías y espacios públicos son función
de la intensidad de tráfico vehicular y peatonal, los cuales a su vez se encuentran asociados
con las dimensiones y características de las calzadas y aceras. Para el área de la ciudad de
Quito, la Dirección Metropolitana de Territorio y Vivienda, en las Ordenanzas de Gestión
Urbana Territorial Nº 095 y 107 ha reglamentado las especificaciones para el diseño de vías,
estableciendo:
COPIA NO CONTROLADA
ELABORÓ:
Dpto. Estudios de
Distribución
REVISÓ:
División de Ingeniería de
Distribución
APROBÓ:
Dirección de Distribución
Tabla 16A: Especificaciones de vías
Tipo de vía Características Técnicas
Velocidad de
operación
Distancia
paralela entre
ellas
Ancho de
carriles
Separación de calzadas
Expresa 60 a 80 km/h 8000 – 3000 m 3,65 m Parterre mínimo de 6 m
Arteriales
50 a 70 km/h 3000 – 1500 m 3,65 m Parterre
principales
Arteriales
secundarias
30 a 50 km/h 1500 – 500 m 3,65 m Parterre mínimo de 4 m,
Puede no tener parterre y
estar separadas con
señalización horizontal
Colectoras 20 a 40 km/h 1000 – 500 m 3,5 m Separación con señalización
horizontal. Puede tener
parterre mínimo de 4 m
Locales Máximo 30 km/h 100 – 300 m 3,5 m Señalización horizontal
Tabla 16B: Especificaciones de vías
TIPO
DE VÍA (1)
TRÁNSITO ESPECIFICACIONES MÍNIMAS DE VÍAS
No.
Carriles
por
sentido
Ancho
Vía
Ancho
Acera
Parterre
[m]
Ancho
Carril
Estacionamiento
Ancho
Total
Expresa Vehicular 3 21,90 --- 6,00 --- 36,50
Arterial
Principal
Vehicular 3 21,90 4,00 6,00 --- 35,90
Arterial
Secundaria
Vehicular 2 14,60 4,00 4,00 2,20 31,00
Colectora A Vehicular 2 14,00 2,50 3,00 2,00 26,00
Colectora B Vehicular 2 14,60 2,50 3,00 --- 22,60
Colectora C Vehicular 2 14,60 2,50 --- --- 19,60
80. NORMAS PARA SISTEMAS DE
DISTRIBUCIÓN – PARTE A –
GUÍA PARA DISEÑO
57
PG: DE 100
REVISIÓN: 04
ISO 9001-2000 Código: DD.DID.722.IN.03 FECHA: 2009 – 03 – 31
COPIA NO CONTROLADA
ELABORÓ:
Dpto. Estudios de
Distribución
REVISÓ:
División de Ingeniería de
Distribución
APROBÓ:
Dirección de Distribución
Tabla 16B: Especificaciones de vías
TIPO
DE VÍA (1)
TRÁNSITO ESPECIFICACIONES MÍNIMAS DE VÍAS
No.
Carriles
por
sentido
Ancho
Vía
Ancho
Acera
Parterre
[m]
Ancho
Carril
Estacionamiento
Ancho
Total
Colectora D Vehicular 1 7,00 2,00 --- 2,00 18,00
Local A Vehicular 2 12,00 2,00 --- --- 16,00
Local B Vehicular 1 7,00 3,00 --- 2,00 15,00
Local C Vehicular 1 7,00 3,00 --- 2,00 14,00
Local D Vehicular 1 7,00 2,00 --- 2,00 13,00
Local E Vehicular 1 6,00 2,00 --- 2,00 12,00
Local F Vehicular 1 7,00 2,00 --- --- 11,00
Local G Vehicular 1 6,00 2,00 --- --- 10,00
Local H Vehicular 1 6,00 1,50 --- --- 9,00
Local I Vehicular 1 5,60 1,20 --- --- 8,00
Local J Vehicular --- --- --- --- --- 6,00
A (2) Peatonal --- --- --- --- --- 6,00
B (2) Peatonal --- --- --- --- --- 3,00
Escalinata Peatonal --- --- --- --- --- 2,40
NOTAS:
(1): Los tipos de vías están definidos en las Normas de Arquitectura y Urbanismo –
Ordenanzas No. 3457 y 3477.
(2): Las vías peatonales A y B son de uso exclusivo del tránsito peatonal.
Eventualmente pueden ser utilizadas por vehículos de residentes y especiales que
circulen a velocidades bajas (Normas de Arquitectura y Urbanismo – Ordenanzas
No. 3457 y 3477).
(3): El ancho total comprende la suma de los anchos de la vía, de la acera y del carril
de estacionamiento.
Con referencia a esta clasificación de vías, a continuación se presentan los valores
recomendados para la luminancia promedio de la calzada, la uniformidad general de
luminancia de la calzada, el incremento de umbral, la uniformidad longitudinal sobre la
calzada, la relación de entorno y la potencia de la luminaria, definidos en los siguientes
términos:
- Luminancia promedio de la calzada Lp [Cd/m2]: Este es el valor mínimo que debe ser
mantenido a lo largo de la vida de la instalación y depende de la distribución de la luz
de la luminaria, el flujo luminoso de las bombillas y de las propiedades de reflexión de
la calzada.
- Uniformidad general de Luminancia de la calzada Uo: Es la relación entre la Luminancia
mínima y la Luminancia promedio de la vía.
81. NORMAS PARA SISTEMAS DE
DISTRIBUCIÓN – PARTE A –
GUÍA PARA DISEÑO
58
PG: DE 100
REVISIÓN: 04
ISO 9001-2000 Código: DD.DID.722.IN.03 FECHA: 2009 – 03 – 31
- Incremento de umbral T.I.: Es una medida de la pérdida de visibilidad causado por el
deslumbramiento enceguecedor debido al haz luminoso provocado por las luminarias.
- Uniformidad longitudinal sobre la calzada UL: Es la relación entre la luminancia mínima
y la máxima medidas o calculadas sobre uno o varios ejes paralelos al eje principal de
la vía.
- Relación de entorno SR: La función de la relación de entorno es la de asegurar que la
COPIA NO CONTROLADA
luz dirigida a los alrededores, sea lo suficiente para que los objetos que están en esos
lugares sean visibles.
Tabla 17 A : Potencia de la luminaria en función del tipo de vía
Tipo de vía Parámetros Fotométricos Altura
ELABORÓ:
Dpto. Estudios de
Distribución
REVISÓ:
División de Ingeniería de
Distribución
Recomendada
Montaje
[m]
APROBÓ:
Dirección de Distribución
Potencia
Luminar.
Lp
Mínimo
[cd/m2]
Uo
Mínimo
T.I. Máximo
[%]
UL
Mínimo
SR
Mínimo
Colectora
Arterial
Principal
Arterial
Secundaria
Expresa
2,0 0,4 10 0,5 a 0,7
(1)
0,5 10 (2) 400 W
(2) (6)
(8)
Local A 2,0 0,4 10 0,5 a 0,7
(1)
0,5 10 m 400 W
(2) (6)
(8)
Local B 2,0 0,4 10 0,5 a 0,7 (1) 0,5 10 m 400 W
(2) (6)
(8)
Local C 1,5 0,4 10 0,5 a 0,7 (1) 0,5 10 m 250 W
(2) (6)
(8)
Local D 1,00 0,4 10 0,5 0,5 8 m (3) 150 W
(7)
Local E 1,00 0,4 10 0,5 0,5. 8 m 150 W
(7)
Local F a H 0,75 0,4 15 N.R. (9) N.R. 8 m 100 W
(7)
Local I 0,75 0,4 15 N.R. (9) N.R. 7,45 m (4) 100 W
(7)
Local J 0,5 0,4 15 N.R. N.R. 7,45 m 70 W
(7)
Peatonal A 0,5 0,4 15 N.R. N.R. 7,45 m 70 W
(7)
PeatonalB
Escal.
0,5 0,4 15 N.R. N.R. 4,70 m (5) 70 W
(7)
NOTAS:
(1): 0,7 es para vías de alta velocidad con calzadas separadas, exentos de cruces a
nivel y con accesos completamente controlados y para autopistas expresas.
(2): Se usarán postes de hormigón centrifugado de 13,5 m.
(3): Se usarán postes de hormigón centrifugado de 11,5 m.
82. NORMAS PARA SISTEMAS DE
DISTRIBUCIÓN – PARTE A –
GUÍA PARA DISEÑO
59
PG: DE 100
REVISIÓN: 04
ISO 9001-2000 Código: DD.DID.722.IN.03 FECHA: 2009 – 03 – 31
(4): Se usarán postes de hormigón centrifugado de 9 m.
(5): Se usarán postes metálicos de 6 m.
(6): Disposición bilateral.
(7): Disposición unilateral.
(8): Las luminarias de 250 W y 400 W son de doble nivel de potencia.
(9): N.R.: No requiere.
(10): Cuando se usen luminarias de 400 W se recomienda tener vanos máximos de
COPIA NO CONTROLADA
ELABORÓ:
Dpto. Estudios de
Distribución
REVISÓ:
División de Ingeniería de
Distribución
APROBÓ:
Dirección de Distribución
45m.
(11): Cuando se usen luminarias de 250W, 150W y 100 W se recomienda tener vanos
máximos de 40m.
(12): Cuando se usen luminarias de 70 W se recomienda tener vanos máximos de 35m.
Tabla 17B: Códigos de las luminarias
Especificación Técnica
Fotocontrol
incorporado
Potencia
[W]
Código
Luminaria con lámpara de vapor de sodio de alta presión, tipo horizontal No tiene 02785662
cerrada, completa, con balasto tipo electromagnético, reactor
70
encapsulado e ignitor tipo superposición Si tiene
02785862
Luminaria de vapor de sodio de alta presión, tipo horizontal cerrada, No tiene 02785667
completa, con balasto tipo magnético con reactor encapsulado e ignitor
100
tipo superposición Si tiene
02785867
Luminaria con lámpara de vapor de sodio de alta presión, tipo horizontal No tiene 02785673
cerrada, completa, con balasto tipo electromagnético, reactor
150
encapsulado e ignitor tipo superposición Si tiene
02785873
Luminaria con lámpara de vapor de sodio de alta presión, tipo horizontal No tiene 02785879
cerrada, completa, con balasto tipo electromagnético, reactor
encapsulado de doble nivel de potencia, circuito temporizador
programado para funcionamiento durante 4 horas a potencia nominal y
250
el resto del tiempo a potencias reducida, ignitor tipo superposición y
Si tiene
dos capacitores que garanticen un factor de potencia en conjunto a 0,92
inductivo como mínimo, para los dos estados de potencia, nominal y
reducida
02785878
Luminaria con lámpara de vapor de sodio de alta presión, tipo horizontal
cerrada, completa, con balasto tipo electromagnético, reactor
encapsulado de doble nivel de potencia, circuito temporizador
programado para funcionamiento durante 4 horas a potencia nominal y
el resto del tiempo a potencia reducida, ignitor tipo superposición y dos
capacitores que garanticen un factor de potencia en conjunto a 0,92
inductivo como mínimo, para los dos estados de potencia, nominal y
reducida
Si tiene 400 02785882
A-11.12.- Fuentes de Iluminación:
En toda el área de concesión de la E.E.E.Q.S.A. se acepta la utilización de lámparas de
descarga en vapor de sodio de alta presión.
