Venezuela tiene un alto potencial para el aprovechamiento de energías alternativas como la solar, eólica, undimotriz y geotermal, lo que podría ofrecer una solución a su crisis energética. Se presenta un análisis del aprovechamiento de recursos naturales como el gas natural, incluyendo el GNL y GNC, para el transporte y distribución eficiente de energía. El país posee infraestructura y tecnología que permitirían procesar y transportar estas energías renovables y gas natural a poblaciones aisladas.

1. ENERGIAS ALTERNATIVAS,
Tecnologías disponibles, y el potencial de Venezuela.

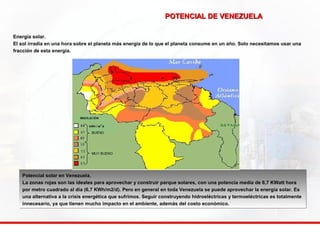

2. POTENCIAL DDEE VVEENNEEZZUUEELLAA
Energía solar.
El sol irradia en una hora sobre el planeta más energía de lo que el planeta consume en un año. Solo necesitamos usar una
fracción de esta energía.
Potencial solar en Venezuela.
La zonas rojas son las ideales para aprovechar y construir parque solares, con una potencia media de 6,7 KWatt hora
por metro cuadrado al día (6,7 KWh/m2/d). Pero en general en toda Venezuela se puede aprovechar la energía solar. Es
una alternativa a la crisis energética que sufrimos. Seguir construyendo hidroeléctricas y termoeléctricas es totalmente
innecesario, ya que tienen mucho impacto en el ambiente, además del costo económico.

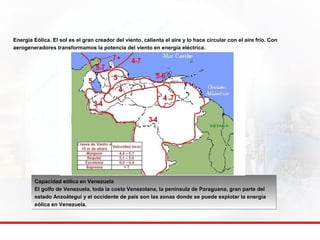

3. Energía Eólica. El sol es el gran creador del viento, calienta el aire y lo hace circular con el aire frío. Con
aerogeneradores transformamos la potencia del viento en energía eléctrica.
Capacidad eólica en Venezuela
El golfo de Venezuela, toda la costa Venezolana, la península de Paraguana, gran parte del
estado Anzoátegui y el occidente de país son las zonas donde se puede explotar la energía
eólica en Venezuela.

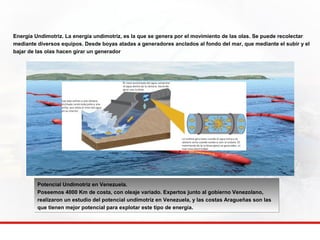

4. Energía Undimotriz. La energía undimotriz, es la que se genera por el movimiento de las olas. Se puede recolectar
mediante diversos equipos. Desde boyas atadas a generadores anclados al fondo del mar, que mediante el subir y el
bajar de las olas hacen girar un generador.
Potencial Undimotriz en Venezuela.
Poseemos 4000 Km de costa, con oleaje variado. Expertos junto al gobierno Venezolano,
realizaron un estudio del potencial undimotriz en Venezuela, y las costas Aragueñas son las
que tienen mejor potencial para explotar este tipo de energía.

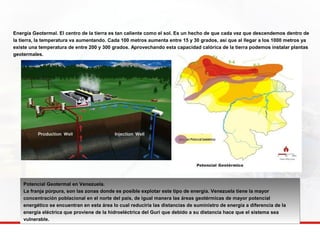

5. Energía Geotermal. El centro de la tierra es tan caliente como el sol. Es un hecho de que cada vez que descendemos dentro de
la tierra, la temperatura va aumentando. Cada 100 metros aumenta entre 15 y 30 grados, así que al llegar a los 1000 metros ya
existe una temperatura de entre 200 y 300 grados. Aprovechando esta capacidad calórica de la tierra podemos instalar plantas
geotermales.
Potencial Geotermal en Venezuela.
La franja púrpura, son las zonas donde es posible explotar este tipo de energía. Venezuela tiene la mayor
concentración poblacional en el norte del país, de igual manera las áreas geotérmicas de mayor potencial
energético se encuentran en esta área lo cual reduciría las distancias de suministro de energía a diferencia de la
energía eléctrica que proviene de la hidroeléctrica del Guri que debido a su distancia hace que el sistema sea
vulnerable.

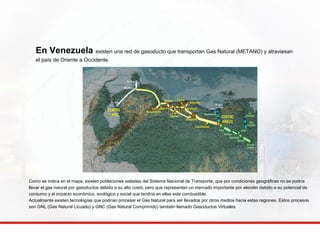

6. En Venezuela existen una red de gasoducto que transportan Gas Natural (METANO) y atraviesan
el país de Oriente a Occidente.
Morón
Guacara
Litoral
CENTRO
LAGO La
Los
Morros
Guarenas
Arichuna Jose
Altagracia
Barbacoas
Copamacoya
Puerto
La Cruz
toscana
San
Vicente
EPM-1
Puerto
Ordaz
CENTRO
ANACO
Soto
Dación
Morichal
Mamo
Barquisimeto
Amuay
Ulé
Río Seco
Como se indica en el mapa, existen poblaciones aisladas del Sistema Nacional de Transporte, que por condiciones geográficas no se podría
llevar el gas natural por gasoductos debido a su alto costo, pero que representan un mercado importante por atender debido a su potencial de
consumo y al impacto económico, ecológico y social que tendría en ellas este combustible.
Actualmente existen tecnologías que podrían procesar el Gas Natural para ser llevados por otros medios hacia estas regiones. Estos procesos
son GNL (Gas Natural Licuado) y GNC (Gas Natural Comprimido) también llamado Gasoductos Virtuales.

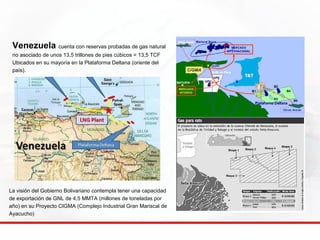

7. Venezuela cuenta con reservas probadas de gas natural
no asociado de unos 13,5 trillones de pies cúbicos = 13,5 TCF
Ubicados en su mayoría en la Plataforma Deltana (oriente del
país).
La visión del Gobierno Bolivariano contempla tener una capacidad
de exportación de GNL de 4,5 MMTA (millones de toneladas por
año) en su Proyecto CIGMA (Complejo Industrial Gran Mariscal de
Ayacucho)

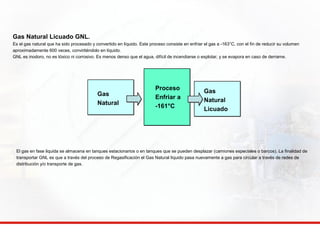

8. Gas Natural Licuado GNL.
Es el gas natural que ha sido procesado y convertido en líquido. Este proceso consiste en enfriar el gas a -163°C, con el fin de reducir su volumen
aproximadamente 600 veces, convirtiéndolo en líquido.
GNL es inodoro, no es tóxico ni corrosivo. Es menos denso que el agua, difícil de incendiarse o explotar, y se evapora en caso de derrame.
Gas
Natural
Proceso
Enfriar a
-161°C
Gas
Natural
Licuado
El gas en fase liquida se almacena en tanques estacionarios o en tanques que se pueden desplazar (camiones especiales o barcos). La finalidad de
transportar GNL es que a través del proceso de Regasificación el Gas Natural líquido pasa nuevamente a gas para circular a través de redes de
distribución y/o transporte de gas.

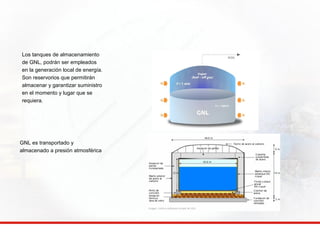

9. Los tanques de almacenamiento
de GNL, podrán ser empleados
en la generación local de energía.
Son reservorios que permitirán
almacenar y garantizar suministro
en el momento y lugar que se
requiera.
GNL es transportado y
almacenado a presión atmosférica

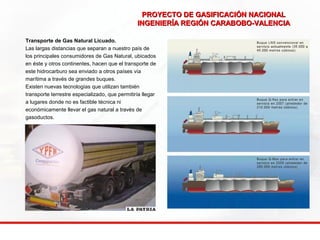

10. PROYECTO DE GASIFICACIÓN NNAACCIIOONNAALL
IINNGGEENNIIEERRÍÍAA RREEGGIIÓÓNN CCAARRAABBOOBBOO--VVAALLEENNCCIIAA
Transporte de Gas Natural Licuado.
Las largas distancias que separan a nuestro país de
los principales consumidores de Gas Natural, ubicados
en éste y otros continentes, hacen que el transporte de
este hidrocarburo sea enviado a otros países vía
marítima a través de grandes buques.
Existen nuevas tecnologías que utilizan también
transporte terrestre especializado, que permitiría llegar
a lugares donde no es factible técnica ni
económicamente llevar el gas natural a través de
gasoductos.

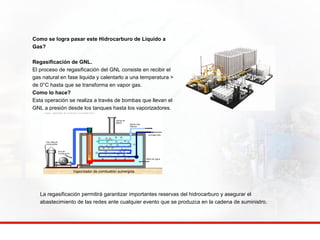

11. Como se logra pasar este Hidrocarburo de Liquido a
Gas?
Regasificación de GNL.
El proceso de regasificación del GNL consiste en recibir el
gas natural en fase liquida y calentarlo a una temperatura >
de 0°C hasta que se transforma en vapor gas.
Como lo hace?
Esta operación se realiza a través de bombas que llevan el
GNL a presión desde los tanques hasta los vaporizadores.
Vaporizador de combustión sumergida
La regasificación permitirá garantizar importantes reservas del hidrocarburo y asegurar el
abastecimiento de las redes ante cualquier evento que se produzca en la cadena de suministro.

12. Existen nuevas tecnologías que permiten procesar volúmenes de
GNL, adecuados a grupos de consumidores más pequeños tanto
domésticos como industriales.
Plantas Satélites de Gas Natural Licuado.
Planta de Regasificacion de
105 M3= 3700 cf de volumen de GNL y
1500 NM3/H= 883 cfm de gasificación

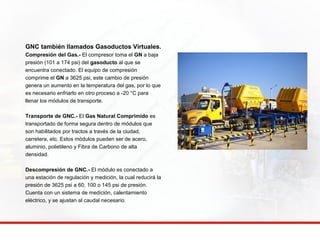

13. GNC también llamados Gasoductos Virtuales.
Compresión del Gas.- El compresor toma el GN a baja
presión (101 a 174 psi) del gasoducto al que se
encuentra conectado. El equipo de compresión
comprime el GN a 3625 psi, este cambio de presión
genera un aumento en la temperatura del gas, por lo que
es necesario enfriarlo en otro proceso a -20 °C para
llenar los módulos de transporte.
Transporte de GNC.- El Gas Natural Comprimido es
transportado de forma segura dentro de módulos que
son habilitados por tractos a través de la ciudad,
carretera, etc. Estos módulos pueden ser de acero,
aluminio, polietileno y Fibra de Carbono de alta
densidad.
Descompresión de GNC.- El módulo es conectado a
una estación de regulación y medición, la cual reducirá la
presión de 3625 psi a 60, 100 o 145 psi de presión.
Cuenta con un sistema de medición, calentamiento
eléctrico, y se ajustan al caudal necesario.
