La represa Yacyreta está ubicada en el río Paraná entre Argentina y Paraguay. Cuenta con una central hidroeléctrica con 20 generadores que producen un total de 3,200 MW, así como vertederos para descargar hasta 95,000 m3/s de agua. La presa de materiales sueltos que forma el embalse mide aproximadamente 64.7 km de longitud.

2. Entidad binacional Yacyreta

3. Descripción GeneralLa represa esta emplazada en el tramo del río Paraná donde el mismo escurre de Este a Oeste, al S.E. de la República del Paraguay y N.E. de la República Argentina. Es una presa de baja altura, de materiales sueltos, con una extensión total de unos 65Km. .

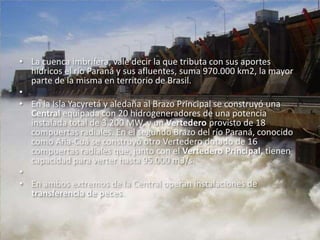

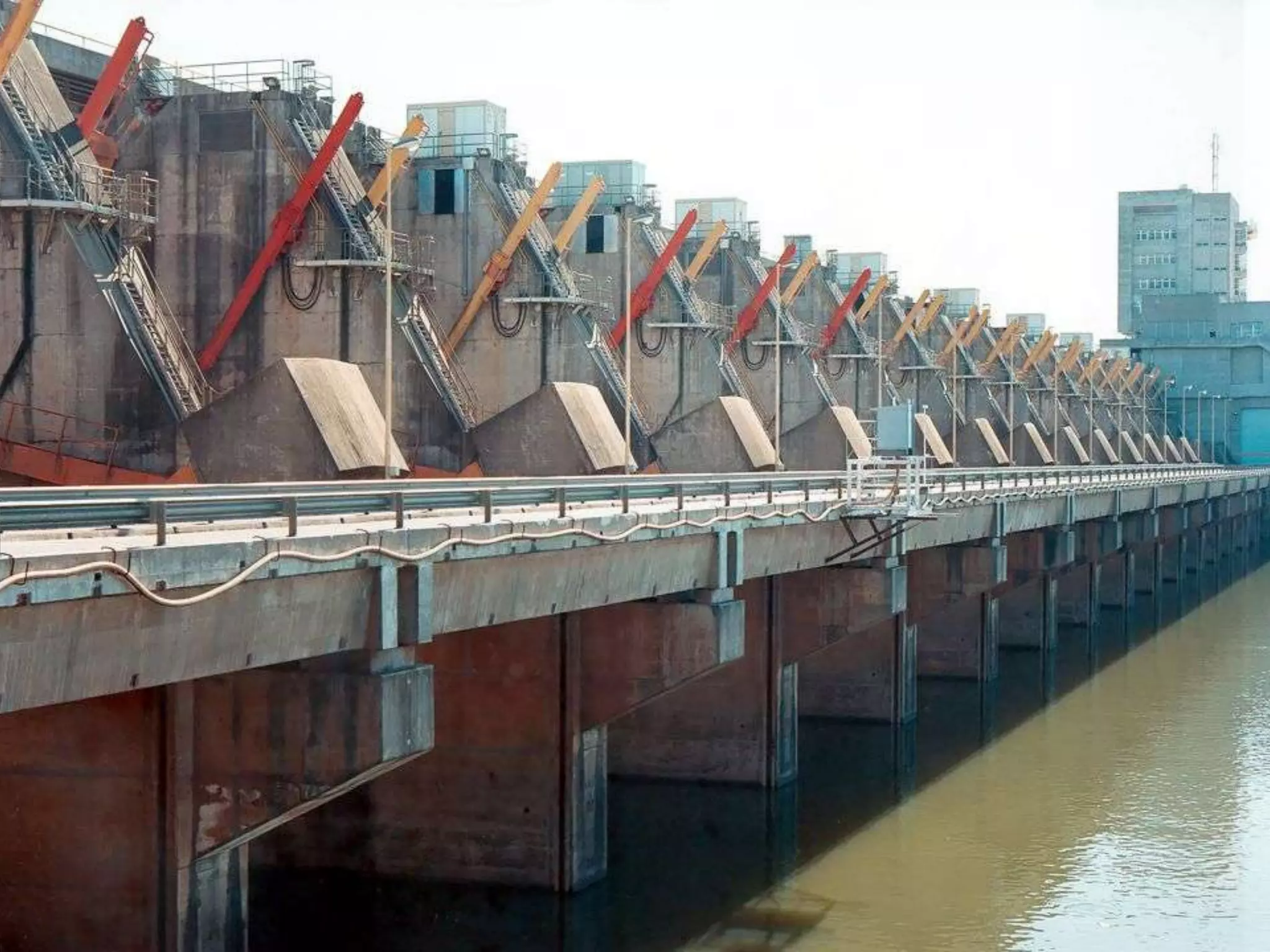

4. La cuenca imbrífera, vale decir la que tributa con sus aportes hídricos el río Paraná y sus afluentes, suma 970.000 km2, la mayor parte de la misma en territorio de Brasil. En la Isla Yacyretá y aledaña al Brazo Principal se construyó una Central equipada con 20 hidrogeneradores de una potencia instalada total de 3.200 MW, y un Vertedero provisto de 18 compuertas radiales. En el segundo Brazo del río Paraná, conocido como Aña-Cuá se construyó otro Vertedero dotado de 16 compuertas radiales que, junto con el Vertedero Principal, tienen capacidad para verter hasta 95.000 m3/s. En ambos extremos de la Central operan instalaciones de transferencia de peces.

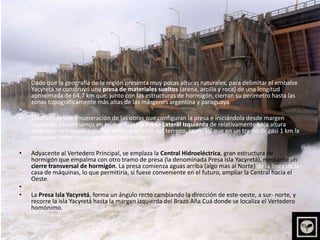

5. Dado que la geografía de la región presenta muy pocas alturas naturales, para delimitar el embalse Yacyretá se construyó una presa de materiales sueltos (arena, arcilla y roca) de una longitud aproximada de 64,7 km que, junto con las estructuras de hormigón, cierran su perímetro hasta las zonas topográficamente más altas de las márgenes argentina y paraguaya. Efectuando una enumeración de las obras que configuran la presa e iniciándola desde margen izquierda, encontramos en primer lugar la Presa Lateral Izquierda de relativamente baja altura dado que su trazado sigue las zonas más altas del terreno, tanto así que en un tramo de casi 1 km la misma se interrumpe por no ser necesaria. Adyacente al Vertedero Principal, se emplaza la Central Hidroeléctrica, gran estructura de hormigón que empalma con otro tramo de presa (la denominada Presa Isla Yacyretá), mediante un cierre transversal de hormigón. La presa comienza aguas arriba (algo mas al Norte) de la línea de la casa de máquinas, lo que permitiría, si fuese conveniente en el futuro, ampliar la Central hacia el Oeste. La Presa Isla Yacyretá, forma un ángulo recto cambiando la dirección de este-oeste, a sur- norte, y recorre la isla Yacyretá hasta la margen izquierda del Brazo Aña Cuá donde se localiza el Vertedero homónimo.

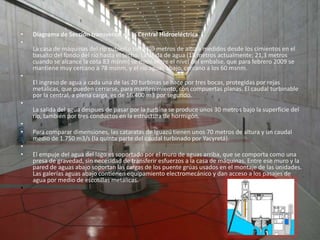

6. -Diagrama de Sección transversal de la Central HidroeléctricaLa casa de máquinas del rip cubierto tiene 70 metros de altura medidos desde los cimientos en el basalto del fondo del río hasta el techo. La caída de agua (18 metros actualmente; 21,3 metros cuando se alcance la cota 83 msnm) se mide entre el nivel del embalse, que para febrero 2009 se mantiene muy cercano a 78 msnm, y el río aguas abajo, cercano a los 60 msnm.El ingreso de agua a cada una de las 20 turbinas se hace por tres bocas, protegidas por rejas metálicas, que pueden cerrarse, para mantenimiento, con compuertas planas. El caudal turbinable por la central, a plena carga, es de 16.400 m3 por segundo. La salida del agua despues de pasar por la turbina se produce unos 30 metros bajo la superficie del río, también por tres conductos en la estructura de hormigón. Para comparar dimensiones, las cataratas de Iguazú tienen unos 70 metros de altura y un caudal medio de 1.750 m3/s (la quinta parte del caudal turbinado por Yacyretá). El empuje del agua del lago es soportado por el muro de aguas arriba, que se comporta como una presa de gravedad, sin necesidad de transferir esfuerzos a la casa de máquinas. Entre ese muro y la pared de aguas abajo soportan las cargas de los puente grúas usados en el montaje de las unidades. Las galerías aguas abajo contienen equipamiento electromecánico y dan acceso a los pasajes de agua por medio de escotillas metálicas.

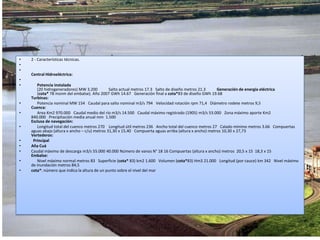

7. 2 - Características técnicas. Central Hidroeléctrica: Potencia instalada (20 hidrogeneradores)MW3.200 Salto actualmetros17.3 Salto de diseñometros21.3 Generación de energía eléctrica (cota*78 msnm del embalse). Año 2007 GWh14.67 Generación final a cota*83 de diseñoGWh19.68 Turbinas: Potencia nominalMW154 Caudal para salto nominalm3/s794 Velocidad rotaciónrpm71,4 Diámetro rodetemetros9,5 Cuenca: AreaKm2970.000 Caudal medio del ríom3/s14.500 Caudal máximo registrado (1905)m3/s53.000 Zona máximo aporteKm2840.000 Precipitación media anualmm 1.500 Esclusa de navegación: Longitud total del cuencometros270 Longitud útilmetros236 Ancho total del cuencometros27 Calado mínimometros3.66 Compuertas aguas abajo (altura x ancho – c/u)metros31,30 x 15,40 Compuerta aguas arriba (altura x ancho)metros10,30 x 27,73 Vertederos: PrincipalAña CuáCaudal máximo de descargam3/s55.00040.000Número de vanosN°1816Compuertas (altura x ancho)metros 20,5 x 15 18,3 x 15 Embalse: Nivel máximo normalmetros83 Superficie (cota* 83)km21.600 Volumen (cota*83)Hm321.000 Longitud (por cauce)km342 Nivel máximo de inundaciónmetros84,5 cota*: número que indica la altura de un punto sobre el nivel del mar

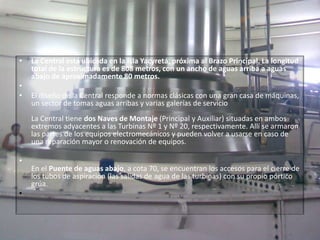

8. La Central está ubicada en la Isla Yacyretá, próxima al Brazo Principal. La longitud total de la estructura es de 808 metros, con un ancho de aguas arriba a aguas abajo de aproximadamente 80 metros. El diseño de la Central responde a normas clásicas con una gran casa de máquinas, un sector de tomas aguas arribas y varias galerías de servicioLa Central tiene dos Naves de Montaje (Principal y Auxiliar) situadas en ambos extremos adyacentes a las Turbinas Nº 1 y Nº 20, respectivamente. Allí se armaron las partes de los equipos electromecánicos y pueden volver a usarse en caso de una reparación mayor o renovación de equipos. En el Puente de aguas abajo, a cota 70, se encuentran los accesos para el cierre de los tubos de aspiración (las salidas de agua de las turbinas) con su propio pórtico grúa.

9. Una de las actividades esenciales del área de Movimiento de Energía es la previsión y programación de la generación de la Central, tanto para el Sistema Argentino de Interconexión (SADI) como para el Sistema Interconectado Nacional Paraguayo (SINP). En ambos casos, es necesario anticipar la energía disponible en Yacyretá con la antelación correspondiente, para que los respectivos Despachos Nacionales (CAMMESA en Argentina y ANDE en Paraguay) puedan prever y armonizar la participación de generación para atender la demanda de sus sistemas. Movimiento de Energía también efectúa los estudios eléctricos necesarios para el desarrollo de sus tareas.

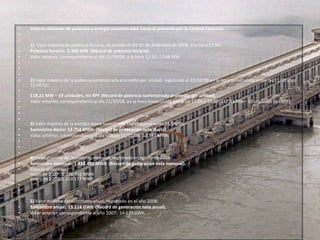

10. Valores máximos de potencia y energía suministrados hasta el presente por la Central Yacyretá: 1) Valor máximo de potencia horaria, alcanzado el día 02 de diciembre de 2008, a la hora 11:00: Potencia horaria: 2.345MW (Récord de potencia horaria).Valor anterior, correspondiente al día 11/08/08, a la hora 12:30: 2.248 MW . 2) Valor máximo de la potencia suministrada promedio por unidad, registrado el 22/10/08 en la hora transcurrida entre las 11:00 y las 12:00 hs.: 118,21 MW – 19 unidades, sin RPF (Récord de potencia suministrada promedio por unidad).Valor anterior, correspondiente al día 21/10/08, en la hora transcurrida entre las 13:00 y 14:00: 117,43 MW– 19 unidades (sin RPF). 3) Valor máximo de la energía diaria sumistrada, registrado el lunes 03/08/09: Suministro diario: 52.754 MWh (Récord de generación neta diaria). Valor anterior, correspondiente al día sábado 01/11/08: 52.397 MWh. 4) Valor máximo del suministro mensual, registrado en agosto de 2008: Suministro mensual: 1.438.480 MWh (Récord de generación neta mensual). Valores anteriores:mayo de 2007: 1.376.962 MWhenero de 2007: 1.319.177 MWh 5) Valor máximo del suministro anual, registrado en el año 2008: Suministro anual: 15.118 GWh (Récord de generación neta anual). Valor anterior correspondiente al año 2007: 14.673 GWh.
