La reacción produce propilenglicol a partir de óxido de propileno y agua en un reactor isotérmico. Los reactivos se mezclan primero en un Mixer y luego ingresan al reactor a 75°F. El producto del reactor se separa en una columna de destilación de 10 platos para obtener un producto final con menos del 0.5% de agua.

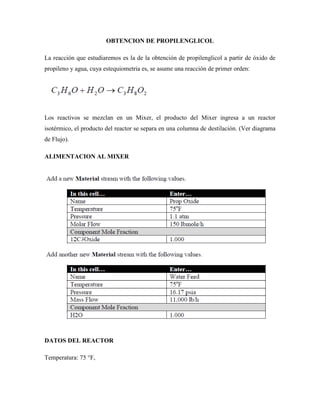

1. OBTENCION DE PROPILENGLICOL
La reacción que estudiaremos es la de la obtención de propilenglicol a partir de óxido de
propileno y agua, cuya estequiometria es, se asume una reacción de primer orden:
Los reactivos se mezclan en un Mixer, el producto del Mixer ingresa a un reactor
isotérmico, el producto del reactor se separa en una columna de destilación. (Ver diagrama
de Flujo).
ALIMENTACION AL MIXER
DATOS DEL REACTOR
Temperatura: 75 °F,

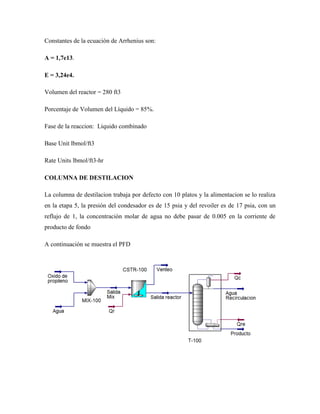

2. Constantes de la ecuación de Arrhenius son:
A = 1,7e13.
E = 3,24e4.
Volumen del reactor = 280 ft3
Porcentaje de Volumen del Líquido = 85%.
Fase de la reaccion: Liquido combinado
Base Unit lbmol/ft3
Rate Units lbmol/ft3-hr
COLUMNA DE DESTILACION
La columna de destilacion trabaja por defecto con 10 platos y la alimentacion se lo realiza
en la etapa 5, la presión del condesador es de 15 psia y del revoiler es de 17 psia, con un
reflujo de 1, la concentración molar de agua no debe pasar de 0.005 en la corriente de
producto de fondo
A continuación se muestra el PFD
