OLEOHIDRÁULICA

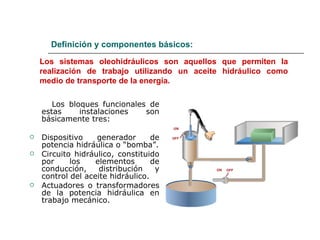

Definición y componentes básicos: Los bloques funcionales de estas instalaciones son básicamente tres: Dispositivo generador de potencia hidráulica o “bomba”. Circuito hidráulico, constituido por los elementos de conducción, distribución y control del aceite hidráulico. Actuadores o transformadores de la potencia hidráulica en trabajo mecánico. Los sistemas oleohidráulicos son aquellos que permiten la realización de trabajo utilizando un aceite hidráulico como medio de transporte de la energía.
Propiedades de los fluidos oleohidráulicos: Densidad:    d=m/v Viscosidad (dinámica):  S.I.  N  s/m 2 En los cálculos técnicos se suele emplear : 1 poise =1dina  s/cm 2 =0,1N  s/m 2 Viscosidad cinemática: Ʋ= μ /d Tensión superficial:  fenómeno por el cual la superficie de un líquido tiende a comportarse como una delgada película elástica.
Propiedades de los fluidos oleohidráulicos: Flujo laminar. Flujo turbulento.  Nº Reynolds: Tuberías circulares rectas: Re> 2.320    régimen turbulento Re= 2.320    situación crítica Re< 2.320    régimen laminar Tuberías circulares curvas: Re> 12.400    régimen claramente turbulento 2.320< Re<12.400    depende del radio de la curva Re< 2.320    régimen laminar d=densidad v=velocidad media del fluido D=diámetro de la tubería μ =viscosidad dinámica

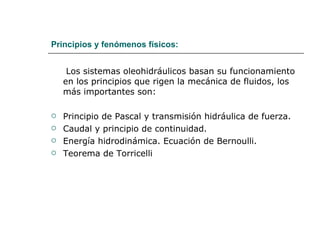

Principios y fenómenos físicos: Los sistemas oleohidráulicos basan su funcionamiento en los principios que rigen la mecánica de fluidos, los más importantes son: Principio de Pascal y transmisión hidráulica de fuerza. Caudal y principio de continuidad. Energía hidrodinámica. Ecuación de Bernoulli. Teorema de Torricelli
Principio de Pascal (I): El Principio de Pascal establece que al aplicar una presión a un fluido, ésta se transfiere por igual a todos los puntos del mismo. El ejemplo más conocido es la  prensa hidráulica . Está formada por dos cilindros cerrados por sendos pistones de superficies respectivas A1 y A2. los dos cilindros están llenos de aceite y están comunicados por su parte inferior.
Principio de Pascal (II): Si aplicamos una fuerza F1 sobre el émbolo menor, sobre el líquido se ejerce una presión: Como p 1 =p 2

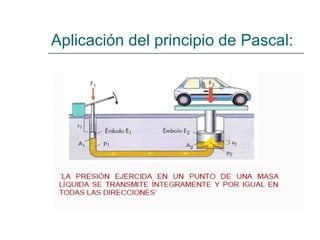

Aplicación del principio de Pascal:

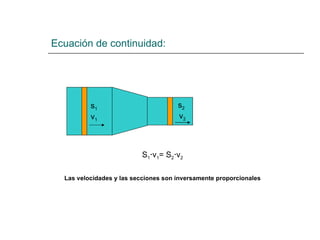

Ecuación de continuidad: s 2 v 2 s 1 v 1 S 1  v 1 = S 2  v 2 Las velocidades y las secciones son inversamente proporcionales

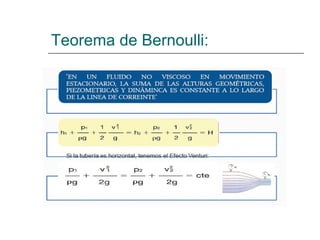

Teorema de Bernoulli:

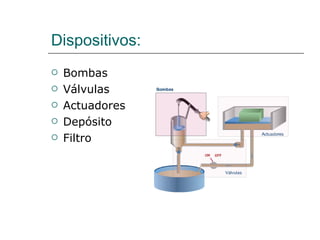

Dispositivos: Bombas  Válvulas  Actuadores Depósito Filtro

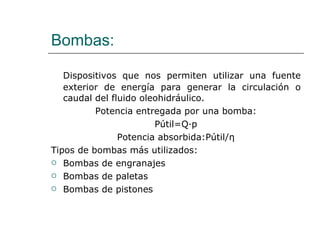

Bombas: Dispositivos que nos permiten utilizar una fuente exterior de energía para generar la circulación o caudal del fluido oleohidráulico. Potencia entregada por una bomba: Pútil=Q∙p Potencia absorbida:Pútil/ η Tipos de bombas más utilizados: Bombas de engranajes Bombas de paletas Bombas de pistones

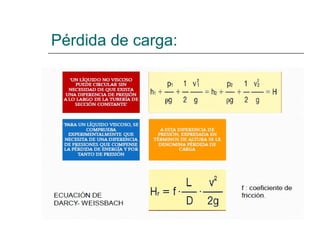

Pérdida de carga:
Bomba de engranajes: Muy utilizada. Sencilla y económica. Bajo rendimiento. Puede llegar a tener una presión de servicio de 200 bar. Entre 5000 y 6.000 rpm

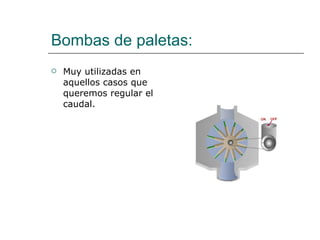

Bombas de paletas: Muy utilizadas en aquellos casos que queremos regular el caudal.

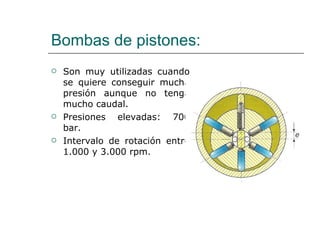

Bombas de pistones: Son muy utilizadas cuando se quiere conseguir mucha presión aunque no tenga mucho caudal. Presiones elevadas: 700 bar. Intervalo de rotación entre 1.000 y 3.000 rpm.

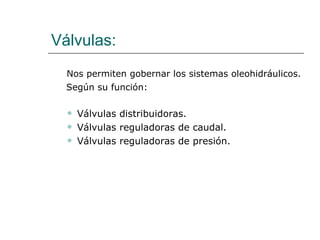

Válvulas: Nos permiten gobernar los sistemas oleohidráulicos.   Según su función: Válvulas distribuidoras. Válvulas reguladoras de caudal. Válvulas reguladoras de presión.

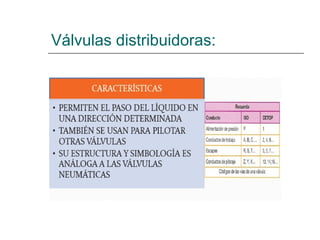

Válvulas distribuidoras:

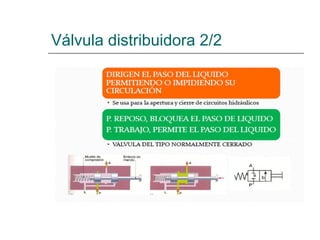

Válvula distribuidora 2/2

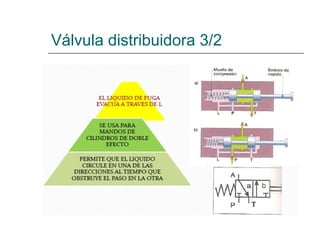

Válvula distribuidora 3/2
Válvula distribuidora 4/2

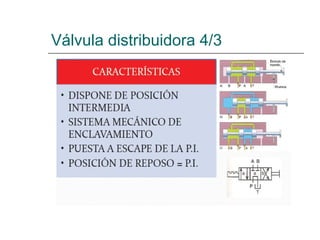

Válvula distribuidora 4/3

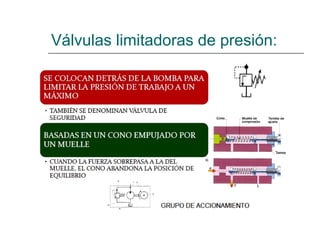

Válvulas limitadoras de presión:

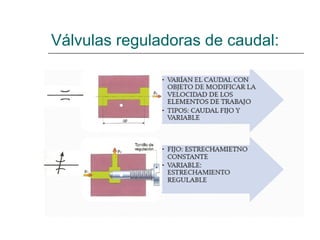

Válvulas reguladoras de caudal:

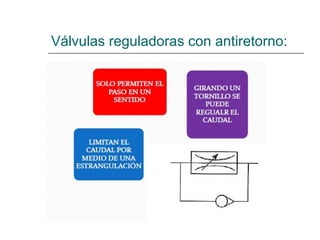

Válvulas reguladoras con antiretorno:

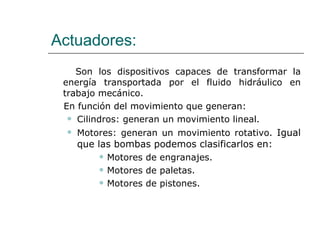

Actuadores: Son los dispositivos capaces de transformar la energía transportada por el fluido hidráulico en trabajo mecánico. En función del movimiento que generan: Cilindros: generan un movimiento lineal. Motores: generan un movimiento rotativo.  Igual que las bombas podemos clasificarlos en: Motores de engranajes. Motores de paletas. Motores de pistones.

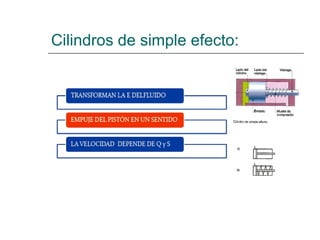

Cilindros de simple efecto:
Cilindros de doble efecto:
Motores hidráulicos:

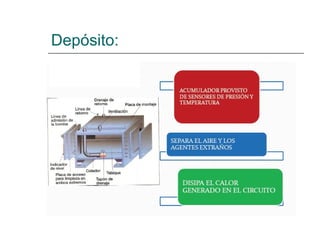

Depósito:

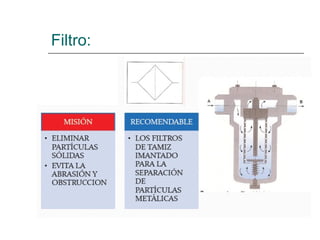

Filtro:

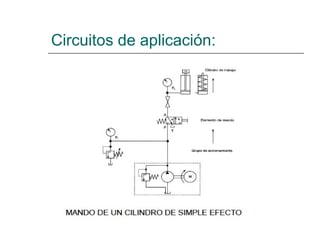

Circuitos de aplicación:
Circuitos de aplicación:
Circuitos de aplicación:
