2. Tutor:
Ing. Moisés Pérez
Equipo SCM
Carlos Natera C.I.: 16.940.453
Manuel Meneses C.I.: 17.707.901
Maturín, Abril 2015
PROGRAMACIÓN DE PLCs:
LENGUAJE BLOQUES FUNCIONALES

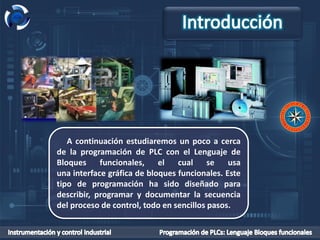

4. A continuación estudiaremos un poco a cerca
de la programación de PLC con el Lenguaje de
Bloques funcionales, el cual se usa
una interface gráfica de bloques funcionales. Este
tipo de programación ha sido diseñado para
describir, programar y documentar la secuencia
del proceso de control, todo en sencillos pasos.

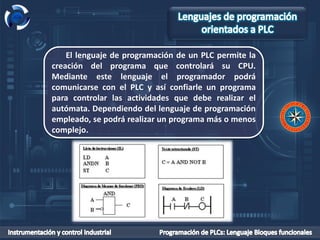

5. El lenguaje de programación de un PLC permite la
creación del programa que controlará su CPU.
Mediante este lenguaje el programador podrá
comunicarse con el PLC y así confiarle un programa
para controlar las actividades que debe realizar el
autómata. Dependiendo del lenguaje de programación
empleado, se podrá realizar un programa más o menos
complejo.

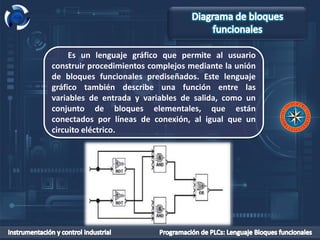

6. Es un lenguaje gráfico que permite al usuario
construir procedimientos complejos mediante la unión
de bloques funcionales prediseñados. Este lenguaje
gráfico también describe una función entre las
variables de entrada y variables de salida, como un
conjunto de bloques elementales, que están
conectados por líneas de conexión, al igual que un
circuito eléctrico.

7. Hoy en día, para programar PLC, como también
otros equipos, se usa una interface gráfica de bloques
funcionales. Este tipo de programación ha sido
diseñado para describir, programar y documentar la
secuencia del proceso de control, todo en sencillos
pasos.

8. • Condiciones• Enlaces
• Transiciones• Pasos
Los pasos son una
serie de símbolos
secuenciales
individuales, que se
representan por
cuadrados numerados,
cuadrados que pueden
contener nombres que
describen la función
del paso.
Las transiciones son
los elementos del
diagrama que
describen el
movimiento de un
paso a otro. Su
representación es una
línea horizontal corta.
Las condiciones están
asociadas a las
transiciones y deben
ser escritas a la
derecha. Describen el
entorno que se debe
cumplir en un
momento dado.
Los enlaces muestran
el flujo del control, el
que va desde arriba
hacia abajo, salvo que
se indique lo contrario.

9. ZelioSoft 4.3
Software de programación para los autómatas Zelio de
Schneider Electric. Permite simular el funcionamiento de los
programas sin necesidad de disponer del PLC. La Programación
se puede hacer en modo contactos (LD) o funciones lógicas
(FBD). Además permite introducir los programas dibujándolos,
mediante el editor, o a través de un interfaz que simula el
aspecto físico de la controladora Zelio elegida.

10. LogoComfort 5
Versión demo del software de programación para los
autómatas LOGO! de Siemens. Esta versión no permite
conectar con el autómata real, pero permite simular los
programas. Por tanto, es ideal para aprender a programarlo. La
programación se puede realizar en contactos (KOP) o funciones
lógicas (FUP). Existen versiones para Windows, Linux y Mac.

11. FluidSIM
Es una aplicación pensada para la creación, simulación,
instrucción y estudio electroneumático, electrohidraúlico y de
circuitos digitales.
El programa nos permitirá crear circuitos muy fácilmente
mediante el clásico procedimiento de arrastrar y soltar. Sólo
tenemos que llevar los elementos del circuito de un lugar a
otro y conectarlos manualmente. Simple y efectivo.
http://www.art-systems.com/index_e.htm

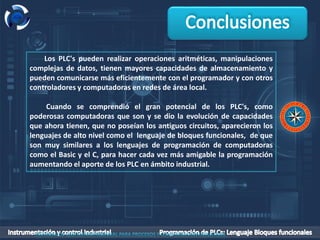

14. Los PLC's pueden realizar operaciones aritméticas, manipulaciones
complejas de datos, tienen mayores capacidades de almacenamiento y
pueden comunicarse más eficientemente con el programador y con otros
controladores y computadoras en redes de área local.
Cuando se comprendió el gran potencial de los PLC's, como
poderosas computadoras que son y se dio la evolución de capacidades
que ahora tienen, que no poseían los antiguos circuitos, aparecieron los
lenguajes de alto nivel como el lenguaje de bloques funcionales, de que
son muy similares a los lenguajes de programación de computadoras
como el Basic y el C, para hacer cada vez más amigable la programación
aumentando el aporte de los PLC en ámbito industrial.

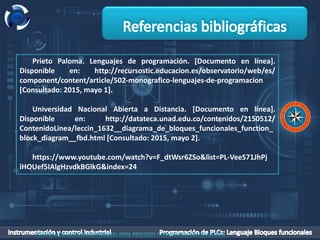

15. Prieto Paloma. Lenguajes de programación. [Documento en línea].
Disponible en: http://recursostic.educacion.es/observatorio/web/es/
component/content/article/502-monografico-lenguajes-de-programacion
[Consultado: 2015, mayo 1].
Universidad Nacional Abierta a Distancia. [Documento en línea].
Disponible en: http://datateca.unad.edu.co/contenidos/2150512/
ContenidoLinea/leccin_1632__diagrama_de_bloques_funcionales_function_
block_diagram__fbd.html [Consultado: 2015, mayo 2].
https://www.youtube.com/watch?v=F_dtWsr6ZSo&list=PL-VeeS71JhPj
iHOUef5IAlgHzvdkBGlkG&index=24
