El documento trata sobre diferentes tipos de ondas, incluyendo ondas transversales, longitudinales, sísmicas y de sonido. Explica que las ondas transversales se mueven perpendicularmente a la dirección de propagación, mientras que las longitudinales se mueven paralelas. También describe cómo las ondas sísmicas P y S se usan para estudiar el interior de la Tierra y cómo las compresiones y rarefacciones del aire transmiten el sonido. Además, analiza efectos como la resonancia, que causó el colapso del Puente Tacoma

1. ONDAS Y SONIDO

2. Onda Transversal El movimiento del cordel (hacia arriba y hacia abajo) forma un ángulo recto con la dirección de la rapidez de la onda.

3. Las ondas transfieren energía de izquierda a derecha. Cuando el resorte se estira y se comprime, se produce una onda longitudinal. Cuando el extremo del resorte se mueve de lado a lado, se produce una onda transversal. Ondas transversales y longitudinales

4. Ondas generadas por un terremoto Las ondas P son longitudinales y atraviesan materiales fundidos y sólidos. Las ondas S son transversales y sólo se propagan por materiales sólidos. Las reflexiones y refracciones de las ondas proporcionan información sobre el interior de la Tierra.

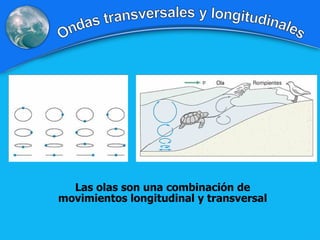

5. Las olas son una combinación de movimientos longitudinal y transversal Ondas transversales y longitudinales

6. Naturaleza del sonido en el aire Cuando se abre la puerta se produce una compresión que se propaga por el recinto. Cuando se cierra la puerta se produce un erarecimiento que se propaga por el recinto.

7. Naturaleza del sonido en el aire Las compresiones y los enrarecimientos se propagan (a la misma rapidez y en la misma dirección) desde el diapasón, por el aire en el tubo.

8. Osciloscopio El altoparlante, o bocina de radio, es un cono de papel que vibra al ritmo de una señal eléctrica.El sonido que se produce causa vibraciones similares en el micrófono, las cuales se muestran en un osciloscopio. La forma de la onda en la pantalla del osciloscopio muestra información acerca del sonido.

9. Naturaleza del sonido en el aire Las ondas de aire comprimido y enrarecido, producidas por el cono vibratorio del altoparlante, forman el agradable sonido de la música

10. Rapidez del sonido en algunos materiales

11. Al impulsar el columpio al ritmo de su frecuencia natural produce una amplitud grande.

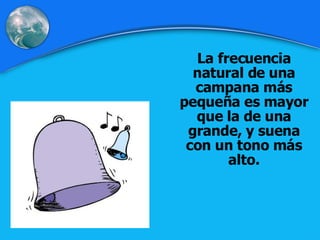

12. La frecuencia natural de una campana más pequeña es mayor que la de una grande, y suena con un tono más alto.

13. Etapas de la Resonancia

14. Efectos de la Resonancia En 1940, cuatro meses después de terminarse, el puente Tacoma Narrows, en el estado de Washington, Estados Unidos, fue destruido por resonancia generadas por el viento. Un ventarrón moderado produjo una fuerza irregular, en resonancia con frecuencia natural del puente, aumentando continuamente la amplitud de la vibración hasta que el puente se vino abajo.

15. Vista superior de las ondas de agua por un insecto estacionario que patalea en agua inmóvil.

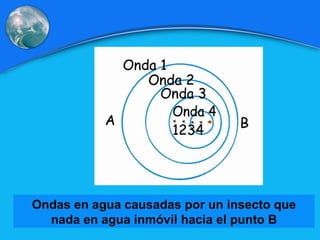

16. Ondas en agua causadas por un insecto que nada en agua inmóvil hacia el punto B

17. La altura del sonido es mayor cuando la fuente se acerca al observador que cuando se aleja de éste. 404 Hz 476 Hz

18. Efecto Doppler Aplicación médica del efecto doppler Se usa para examinar el flujo de la sangre en las arterias y venas mayores, aquí la arteria carótida en el cuello.

19. Radar Doppler Instalación del radar Doppler Un radar Doppler dibuja la precipitación dentro de una tormenta. Un eco es señal de un posible tornado.

20. Gertrudis galopante. El colapso del Tacoma Narrows Bridge el 7 de noviembre de 1940 fue captado con una cámara de cine; esta imagen es un cuadro de esta película. Gertrudis galopante

21. FIN
