Este documento describe los diferentes tipos de operadores eléctricos, incluyendo generadores, conductores, receptores, elementos de conexión, protección y control. Explica que los generadores producen corriente eléctrica a partir de energía mecánica, los conductores transmiten la corriente, y los receptores la convierten en otras formas de energía como luz o calor. También cubre las mediciones eléctricas básicas y los diferentes tipos de circuitos.

1. OPERADORES
ELÉCTRICOS
LUISA FERNANDA PALOMINO COLLAZOS
1104
COLEGIO: DEPARTAMENTAL TIERRA DE PROMISION

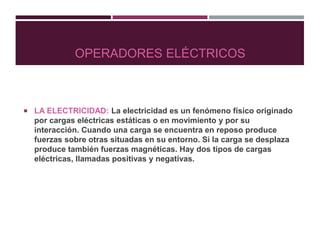

2. OPERADORES ELÉCTRICOS
 LA ELECTRICIDAD: La electricidad es un fenómeno físico originado
por cargas eléctricas estáticas o en movimiento y por su
interacción. Cuando una carga se encuentra en reposo produce
fuerzas sobre otras situadas en su entorno. Si la carga se desplaza
produce también fuerzas magnéticas. Hay dos tipos de cargas
eléctricas, llamadas positivas y negativas.

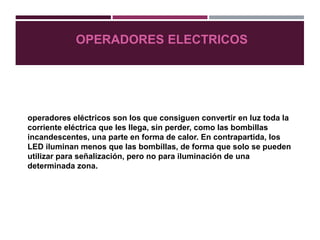

3. OPERADORES ELECTRICOS
operadores eléctricos son los que consiguen convertir en luz toda la
corriente eléctrica que les llega, sin perder, como las bombillas
incandescentes, una parte en forma de calor. En contrapartida, los
LED iluminan menos que las bombillas, de forma que solo se pueden
utilizar para señalización, pero no para iluminación de una
determinada zona.

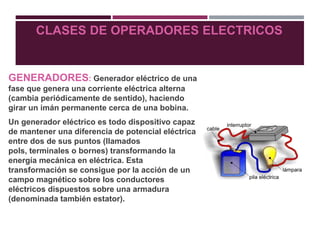

4. CLASES DE OPERADORES ELECTRICOS
GENERADORES: Generador eléctrico de una
fase que genera una corriente eléctrica alterna
(cambia periódicamente de sentido), haciendo
girar un imán permanente cerca de una bobina.
Un generador eléctrico es todo dispositivo capaz
de mantener una diferencia de potencial eléctrica
entre dos de sus puntos (llamados
pols, terminales o bornes) transformando la
energía mecánica en eléctrica. Esta
transformación se consigue por la acción de un
campo magnético sobre los conductores
eléctricos dispuestos sobre una armadura
(denominada también estator).

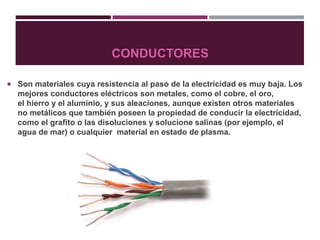

5. CONDUCTORES
 Son materiales cuya resistencia al paso de la electricidad es muy baja. Los
mejores conductores eléctricos son metales, como el cobre, el oro,
el hierro y el aluminio, y sus aleaciones, aunque existen otros materiales
no metálicos que también poseen la propiedad de conducir la electricidad,
como el grafito o las disoluciones y solucione salinas (por ejemplo, el
agua de mar) o cualquier material en estado de plasma.

6. RECEPTORES
 Los receptores son aquellos operadores eléctricos que reciben la
energía eléctrica y la transforman en cualquier otro tipo de energía
(luz, calor, sonido, movimiento

7. ELEMENTOS DE CONEXION
 permite conectar entre si con comodidad todos los operadores dev
un circuito eléctrico

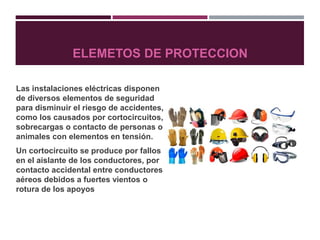

8. ELEMETOS DE PROTECCION
Las instalaciones eléctricas disponen
de diversos elementos de seguridad
para disminuir el riesgo de accidentes,
como los causados por cortocircuitos,
sobrecargas o contacto de personas o
animales con elementos en tensión.
Un cortocircuito se produce por fallos
en el aislante de los conductores, por
contacto accidental entre conductores
aéreos debidos a fuertes vientos o
rotura de los apoyos

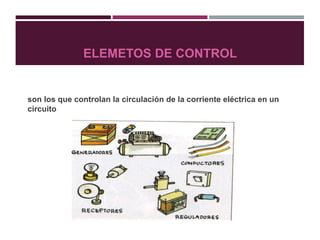

9. ELEMETOS DE CONTROL
son los que controlan la circulación de la corriente eléctrica en un
circuito

10. CIRCUITO ELEMENTAL
operadores eléctricos se montan de manera que sea posible la
circulación de la corriente eléctrica atreves de ellos así, si unimos un
generador con otros operadores eléctricos por medio de conductores
obtenemos un circuito eléctrico elemental

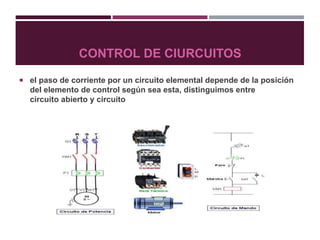

11. CONTROL DE CIURCUITOS
 el paso de corriente por un circuito elemental depende de la posición
del elemento de control según sea esta, distinguimos entre
circuito abierto y circuito

12. MAGNITUDES ELECTRICAS
para poder montar y controlar circuitos eléctricos es necesario conocer
las magnitudes eléctricas básicas
saber medirlas y establecer relaciones entre ellas las que se puedan
medir en un circuito son la diferencia de potencial, la intensidad y la
resistencia

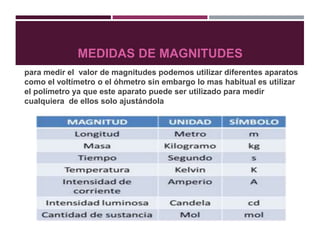

13. MEDIDAS DE MAGNITUDES
para medir el valor de magnitudes podemos utilizar diferentes aparatos
como el voltímetro o el óhmetro sin embargo lo mas habitual es utilizar
el polímetro ya que este aparato puede ser utilizado para medir
cualquiera de ellos solo ajustándola

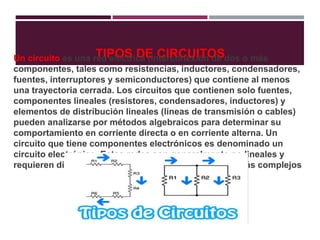

14. TIPOS DE CIRCUITOSUn circuito es una red eléctrica (interconexión de dos o más
componentes, tales como resistencias, inductores, condensadores,
fuentes, interruptores y semiconductores) que contiene al menos
una trayectoria cerrada. Los circuitos que contienen solo fuentes,
componentes lineales (resistores, condensadores, inductores) y
elementos de distribución lineales (líneas de transmisión o cables)
pueden analizarse por métodos algebraicos para determinar su
comportamiento en corriente directa o en corriente alterna. Un
circuito que tiene componentes electrónicos es denominado un
circuito electrónico. Estas redes son generalmente no lineales y
requieren diseños y herramientas de análisis mucho más complejos

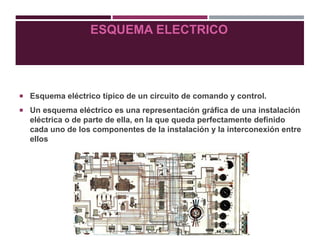

15. ESQUEMA ELECTRICO
 Esquema eléctrico típico de un circuito de comando y control.
 Un esquema eléctrico es una representación gráfica de una instalación
eléctrica o de parte de ella, en la que queda perfectamente definido
cada uno de los componentes de la instalación y la interconexión entre
ellos
