Los operadores mecánicos son elementos que se conectan entre sí para permitir el funcionamiento de las máquinas, convirtiendo la fuerza en movimiento. Las máquinas simples como la palanca, la polea y el plano inclinado utilizan operadores mecánicos para transformar un movimiento en otro de diferente magnitud, dirección o distancia. Algunos ejemplos comunes son la balanza romana y los polipastos, que usan barras, argollas, platos y cuerdas para medir peso o levantar cargas pesadas con menor esfuer
2. operadores mecánicos
Cuando empleamos operadores mecánicos, su unión (o
interconexión) da lugar a un mecanismo, que a su vez
puede ser considerado como otro operador si se une con
otros mecanismos para formar una máquina. Eso mismo
sucede con el resto de operadores. Veamos dos ejemplos
cotidianos:
3.

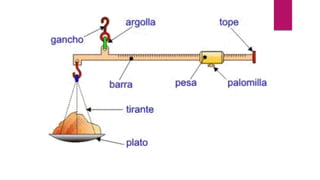

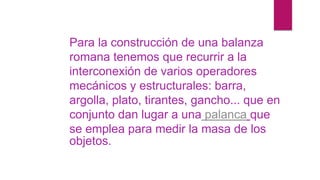

4. Para la construcción de una balanza
romana tenemos que recurrir a la
interconexión de varios operadores
mecánicos y estructurales: barra,
argolla, plato, tirantes, gancho... que en
conjunto dan lugar a una palanca que
se emplea para medir la masa de los
objetos.
5. Los operadores mecánicos son operadores que van conectados entre si para permitir el
funcionamiento de una máquina, teniendo en cuenta la fuerza que se ejerce sobre ellos.
Los operadores mecánicos convierten la fuerza en movimiento.
MÁQUINAS SIMPLES
Una máquina simple es un artefacto mecánico que transforma un movimiento en otro
diferente, valiéndose de la fuerza recibida para entregar otra de magnitud, dirección o
longitud de desplazamiento distintos a la de la acción aplicada.[1]
En una máquina simple se cumple la ley de la conservación de la energía: «la energía ni se
crea ni se destruye; solamente se transforma». La fuerza aplicada, multiplicada por la
distancia aplicada (trabajo aplicado), será igual a la fuerza resultante multiplicada por la
distancia resultante (trabajo resultante). Una máquina simple, ni crea ni destruye trabajo
mecánico, sólo transforma algunas de sus características.
Máquinas simples son la palanca, las poleas, el plano inclinado, etc.
No se debe confundir una máquina simple con elementos de máquinas, mecanismos o
sistema de control o regulación de otra fuente de energía
6.
7. PALANCAS:
La palanca es una máquina simple que tiene como función
transmitir una fuerza y un desplazamiento. Está compuesta por
una barra rígida que puede girar libremente alrededor de un
punto de apoyo llamado fulcro.
Puede utilizarse para amplificar la fuerza mecánica que se aplica
a un objeto, para incrementar su velocidad o la distancia
recorrida, en respuesta a la aplicación de una fuerza.
Tipos de palanca
Las palancas se dividen en tres géneros, también llamados
órdenes o clases, dependiendo de la posición relativa de los
puntos de aplicación de la potencia y de la resistencia con
respecto al fulcro (punto de apoyo). El principio de la palanca es
válido indistintamente del tipo que se trate, pero el efecto y la
forma de uso de cada uno cambian
8.
9. En la palanca de primera clase, el fulcro se encuentra situado
entre la potencia y laresistencia. Se caracteriza en que la
potencia puede ser menor que la resistencia, aunque a costa
de disminuir la velocidad transmitida y la distancia recorrida por
la resistencia. Para que esto suceda, el brazo de
potencia Bp ha de ser mayor que el brazo de resistencia Br.
Cuando lo que se requiere es ampliar la velocidad transmitida
a un objeto, o la distancia recorrida por éste, se ha de situar el
fulcro más próximo a la potencia, de manera queBp sea menor
que Br.
Ejemplos de este tipo de palanca son el balancín, las tijeras,
las tenazas, los alicates o la catapulta (para ampliar la
velocidad). En el cuerpo humano se encuentran varios
ejemplos de palancas de primer género, como el conjunto
tríceps braquial - codo - antebrazo.
11. En la palanca de segunda clase,
la resistencia se encuentra entre
la potencia y el fulcro. Se caracteriza en
que la potencia es siempre menor que la
resistencia, aunque a costa de disminuir la
velocidad transmitida y la distancia
recorrida por la resistencia.
Ejemplos de este tipo de palanca son la
carretilla, los remos y el cascanueces.
12. En la palanca de segunda clase,
la resistencia se encuentra entre
la potencia y elfulcro. Se caracteriza en
que la potencia es siempre menor que la
resistencia, aunque a costa de disminuir la
velocidad transmitida y la distancia
recorrida por la resistencia.
Ejemplos de este tipo de palanca son la
carretilla, los remos y el cascanueces.
13.
14. POLEAS:
Una polea, es una máquina simple que sirve para
transmitir una fuerza. Se trata de una rueda,
generalmente maciza y acanalada en su borde, que,
con el curso de una cuerda o cable que se hace
pasar por el canal ("garganta"), se usa como
elemento de transmisión para cambiar la dirección
del movimiento en máquinas y mecanismos.
Además, formando conjuntos —aparejos o
polipastos— sirve para reducir la magnitud de la
fuerza necesaria para mover un peso.
Según definición de Hatón de la Goupillière, «la
polea es el punto de apoyo de una cuerda que
moviéndose se arrolla sobre ella sin dar una vuelta
completa»[1] actuando en uno de sus extremos la
resistencia y en otro la potencia.

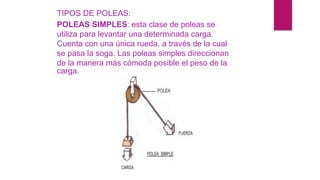

15. TIPOS DE POLEAS:
POLEAS SIMPLES: esta clase de poleas se
utiliza para levantar una determinada carga.
Cuenta con una única rueda, a través de la cual
se pasa la soga. Las poleas simples direccionan
de la manera más cómoda posible el peso de la
carga.
16. •Existen:dos tipos de poleas simples:
POLEAS FIJAS: consiste en un sistema donde la polea
se encuentra sujeta a la viga. De esta manera, su
propósito consiste en direccionar de forma distinta la
fuerza ejercida, permitiendo la adopción de una posición
estratégica para tirar de la cuerda. Las poleas fijas no
aportan ninguna ventaja mecánica. Es decir, la fuerza
aplicada es igual a la que se tendría que haber empleado
para elevar el objeto sin la utilización de la polea.

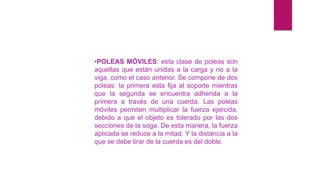

17. •POLEAS MÓVILES: esta clase de poleas son
aquellas que están unidas a la carga y no a la
viga, como el caso anterior. Se compone de dos
poleas: la primera esta fija al soporte mientras
que la segunda se encuentra adherida a la
primera a través de una cuerda. Las poleas
móviles permiten multiplicar la fuerza ejercida,
debido a que el objeto es tolerado por las dos
secciones de la soga. De esta manera, la fuerza
aplicada se reduce a la mitad. Y la distancia a la
que se debe tirar de la cuerda es del doble.
18. POLEAS COMPUESTAS: el sistema de
poleas compuestas se utiliza con el
propósito de alcanzar una amplia ventaja
de carácter mecánico, levantando objetos
de gran peso con un esfuerzo mínimo.
Para su ejecución se emplean poleas fijas
y móviles. Con la primera se cambia la
dirección de la fuerza a realizar. El sistema
de poleas móviles más común es el
polipasto, cuyas características se detallan
a continuación:
19. •POLIPASTO O APAREJO: en este
sistema las poleas están ubicadas en dos
conjuntos, en el primero se encuentran las
poleas fijas y en el segundo las móviles. El
objeto o la carga se acopla al segundo
grupo. Los polipastos cuentan con una
gran diversidad de tamaños. Aquellos más
diminutos son ejecutados a mano, mientras
que los de mayor tamaño cuentan con un
motor.
20. POLIPASTOS:
Se llama polipasto a una máquina que se utiliza
para levantar o mover una carga con una gran
ventaja mecánica, porque se necesita aplicar una
fuerza mucho menor que el peso que hay que
mover. Lleva dos o más poleas incorporadas para
minimizar el esfuerzo.
Se utilizan en talleres o industrias para elevar y
colocar elementos y materiales muy pesados en las
diferentes máquinas-herramientas o cargarlas y
descargarlas de los camiones que las transportan.
Suelen estar sujetos a un brazo giratorio acoplado a
una máquina, o pueden ser móviles guiados por
rieles colocados en los techos de las naves
industriales.
Los polipastos tienen varios tamaños o potencia de
elevación; los pequeños se manipulan a mano y los
más grandes llevan incorporados un motor eléctrico
