El zumbador o timbre de un celular es un dispositivo que produce sonido al recibir una llamada. Consiste de un electroimán, lámina flexible y martillo unido a una campana. Al cerrar el interruptor, la corriente activa el electroimán atrayendo la lámina y haciendo que el martillo golpee la campana para producir el sonido.

1. PARTES DE UN CELULAR:
ZUMBADOR O TIMBRE

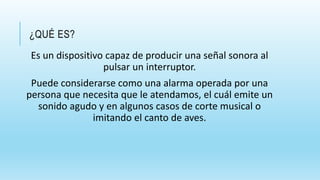

3. ¿QUÉ ES?
Es un dispositivo capaz de producir una señal sonora al
pulsar un interruptor.
Puede considerarse como una alarma operada por una
persona que necesita que le atendamos, el cuál emite un
sonido agudo y en algunos casos de corte musical o
imitando el canto de aves.

4. ZUMBADOR O TIMBRE

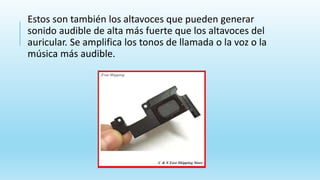

5. Estos son también los altavoces que pueden generar
sonido audible de alta más fuerte que los altavoces del
auricular. Se amplifica los tonos de llamada o la voz o la
música más audible.

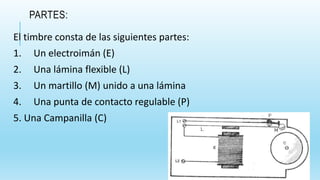

6. PARTES:
El timbre consta de las siguientes partes:
1. Un electroimán (E)
2. Una lámina flexible (L)
3. Un martillo (M) unido a una lámina
4. Una punta de contacto regulable (P)
5. Una Campanilla (C)

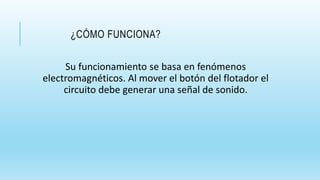

7. ¿CÓMO FUNCIONA?
Su funcionamiento se basa en fenómenos
electromagnéticos. Al mover el botón del flotador el
circuito debe generar una señal de sonido.

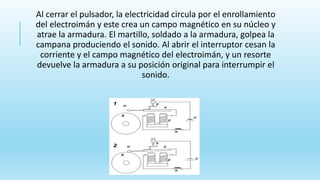

8. Al cerrar el pulsador, la electricidad circula por el enrollamiento
del electroimán y este crea un campo magnético en su núcleo y
atrae la armadura. El martillo, soldado a la armadura, golpea la
campana produciendo el sonido. Al abrir el interruptor cesan la
corriente y el campo magnético del electroimán, y un resorte
devuelve la armadura a su posición original para interrumpir el
sonido.

9. GENERALIDADES
Un timbre es un dispositivo capaz de producir una
señal sonora al pulsar un interruptor. Su
funcionamiento se basa en fenómenos
electromagnéticos.
Consiste en un circuito eléctrico compuesto por un
generador, un interruptor y un electroimán. La
armadura del electroimán esta unida a una pieza
metálica
llamada martillo, que golpea una campana pequeña.

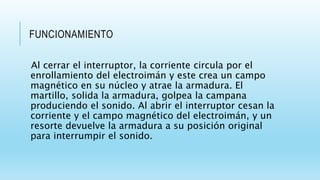

10. FUNCIONAMIENTO
Al cerrar el interruptor, la corriente circula por el
enrollamiento del electroimán y este crea un campo
magnético en su núcleo y atrae la armadura. El
martillo, solida la armadura, golpea la campana
produciendo el sonido. Al abrir el interruptor cesan la
corriente y el campo magnético del electroimán, y un
resorte devuelve la armadura a su posición original
para interrumpir el sonido.

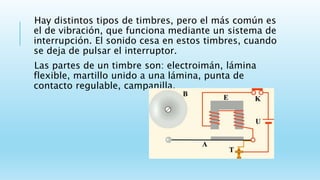

11. Hay distintos tipos de timbres, pero el más común es
el de vibración, que funciona mediante un sistema de
interrupción. El sonido cesa en estos timbres, cuando
se deja de pulsar el interruptor.
Las partes de un timbre son: electroimán, lámina
flexible, martillo unido a una lámina, punta de
contacto regulable, campanilla.

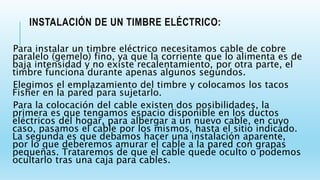

12. INSTALACIÓN DE UN TIMBRE ELÉCTRICO:
Para instalar un timbre eléctrico necesitamos cable de cobre
paralelo (gemelo) fino, ya que la corriente que lo alimenta es de
baja intensidad y no existe recalentamiento, por otra parte, el
timbre funciona durante apenas algunos segundos.
Elegimos el emplazamiento del timbre y colocamos los tacos
Fisher en la pared para sujetarlo.
Para la colocación del cable existen dos posibilidades, la
primera es que tengamos espacio disponible en los ductos
eléctricos del hogar, para albergar a un nuevo cable, en cuyo
caso, pasamos el cable por los mismos, hasta el sitio indicado.
La segunda es que debamos hacer una instalación aparente,
por lo que deberemos amurar el cable a la pared con grapas
pequeñas. Trataremos de que el cable quede oculto o podemos
ocultarlo tras una caja para cables.

13. Conectamos un extremo del cable al interruptor pulsador del
timbre y lo sujetamos a la pared o marco de la puerta, en el
lado exterior, cuidando que quede lo más protegido posible de
la lluvia. Del pulsador saldrán dos cables que van hacia la red
eléctrica y de ésta, parten hacia el timbre, completando el
circuito.
Cuando tenemos las conexiones listas, procedemos a sujetar el
timbre a la pared con los tacos Fisher.

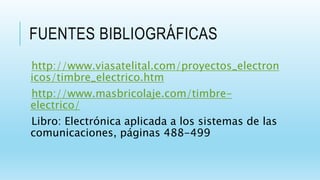

14. FUENTES BIBLIOGRÁFICAS
