Interruptores

1. XAVIER

2. UNIVERSIDAD NACIONAL DE
CHIMBORAZO
INTEGRANTES:
• Miranda Olga
• Mullo Cristian
• Salar Mario
• Hurtado Xavier
• Vélez Esteban
ELECTRICIDAD INDUSTRIAL I
Tema:
Interruptores

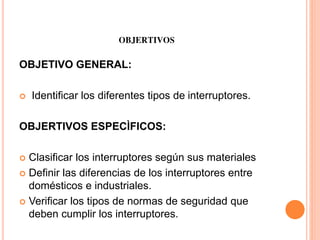

3. OBJERTIVOS
OBJETIVO GENERAL:
 Identificar los diferentes tipos de interruptores.
OBJERTIVOS ESPECÌFICOS:
 Clasificar los interruptores según sus materiales
 Definir las diferencias de los interruptores entre
domésticos e industriales.
 Verificar los tipos de normas de seguridad que
deben cumplir los interruptores.

4. INTRODUCCIÓN
El interruptor gobierna el paso de la corriente de este
circuito, ya que permite o evita que la corriente pase
por el conductor hacia la lámpara. Un interruptor
cuádruple es una ampliación del dispositivo anterior,
pues puede abrir o cerrar cuatro líneas a la vez. Esto
puede ser útil, por ejemplo, para poner en marcha
líneas eléctricas de motores.

5. INTERRUPTORES
Es un dispositivo utilizado para desviar o interrumpir
el curso de una corriente eléctrica.
Las aplicaciones son innumerables, van desde un
simple interruptor que apaga o enciende un bombillo,
hasta un complicado selector de transferencia
automático de múltiples capas controlado por
computadora.

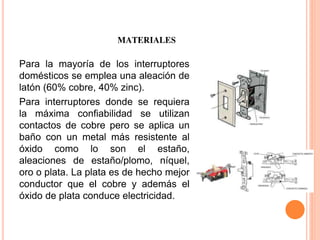

6. MATERIALES
Para la mayoría de los interruptores
domésticos se emplea una aleación de
latón (60% cobre, 40% zinc).
Para interruptores donde se requiera
la máxima confiabilidad se utilizan
contactos de cobre pero se aplica un
baño con un metal más resistente al
óxido como lo son el estaño,
aleaciones de estaño/plomo, níquel,
oro o plata. La plata es de hecho mejor
conductor que el cobre y además el
óxido de plata conduce electricidad.

7. CLASIFICACIÓN DE LOS INTERRUPTORES DOMÉSTICOS
 Interruptor no automático:
Es aquel cuya única función es la de conectar y
desconectar cargas sin brindar ninguna clase de
protección.
 Interruptor automático:
Es aquel que además de conectar y desconectar
cargas en circuitos eléctricos, brinda cierta
protección a los conductores alimentadores o a
los equipos conectados contra fallas eléctricas,
provocando la desconexión automática de ellos
de la línea.

8. CLASIFICACIÓN DE LOS INTERRUPTORES DOMÉSTICOS
 Interruptor de cuchillas o navajas
Se utiliza la propiedad de algunos metales de
fundirse a temperaturas relativamente bajas,
basándose en esto, la fabricación de elementos
fusibles, los cuales forman parte del interruptor de
cuchillas.
Estos interruptores protegen principalmente contra
fallas de cortocircuito.

9. OLGUITA

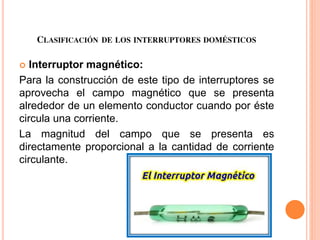

10. CLASIFICACIÓN DE LOS INTERRUPTORES DOMÉSTICOS
 Interruptor magnético:
Para la construcción de este tipo de interruptores se
aprovecha el campo magnético que se presenta
alrededor de un elemento conductor cuando por éste
circula una corriente.
La magnitud del campo que se presenta es
directamente proporcional a la cantidad de corriente
circulante.

11. CLASIFICACIÓN DE LOS INTERRUPTORES DOMÉSTICOS
 Interruptor termomagnético
El funcionamiento de estos interruptores se basa en
el principio magnético visto anteriormente y en un
principio térmico que se describe a continuación: es
propiedad de todos los metales dilatarse (aumentar
sus dimensiones) al incrementarse su temperatura,
pero el porcentaje en que se dilatan depende del
metal de que se trate.

12. CLASIFICACIÓN DE LOS INTERRUPTORES DOMÉSTICOS
 Interruptor electrónico
En este tipo de interruptores, el dispositivo
encargado de sensar las corrientes de falla
es un círculo electrónico con características
muy precisas, también conocidos como
breakers, y están diseñados para conectar
y desconectar un circuito por medios no
automáticos y desconectar el circuito
automáticamente para un valor
predeterminado de sobre corriente, sin que
se dañe a sí mismo cuando se usa dentro
de sus valores de diseño.

13. INTERRUPTORES INDUSTRIALES
Los interruptores son vitales
para el funcionamiento seguro
de una red eléctrica. Son
necesarios en los generadores
de electricidad, donde se ha de
poder conectar y desconectar
toda la potencia de una central
eléctrica (gigavatios de
electricidad), y en líneas de
transmisión, en subestaciones,
para dirigir el flujo de energía
con tensiones de más de 1.500
kV.

14. TIPOS DE INTERRUPTORES
 ACtuantes:
 Es aquel cuya única función es la de conectar y
desconectar cargas sin brindar ninguna clase de
protección.

15. TIPOS DE INTERRUPTORES
 Pulsadores
También llamados interruptores momentáneos. Este
tipo de interruptor requiere que el operador mantenga
la presión sobre el actuante para que los contactos
estén unidos. Un ejemplo de su uso lo podemos
encontrar en los timbres de las casas.

16. CRISTIAN M

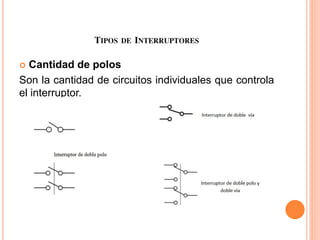

17. TIPOS DE INTERRUPTORES
 Cantidad de polos
Son la cantidad de circuitos individuales que controla
el interruptor.

18. TIPOS DE INTERRUPTORES
 Interruptor simple o de un polo
Este interruptor controla la carga desde un solo
punto. Este es marcado con las posiciones "OFF" y
"ON", apagado o encendido, respectivamente. Este
posee dos puntos de conexión, esto para poder
interrumpir el circuito a controlar.

19. TIPOS DE INTERRUPTORES
 Interruptor de tres vías
Son utilizados para controlar una carga desde dos
puntos distintos a la vez.

20. TIPOS DE INTERRUPTORES
 Interruptor de cuatro vías
Los interruptores de cuatro vías cuentan
con cuatro tornillos para la conexión de
los terminales viajeros. Este no se
encuentra marcado por "ON" o "OFF", ya
que en cualquier posición la carga puede
estar encendida o apagada. Se instala
siempre entre un par de interruptores de
tres vías, esto para aumentar el número
de ubicaciones por la que se puede
controlar una carga.

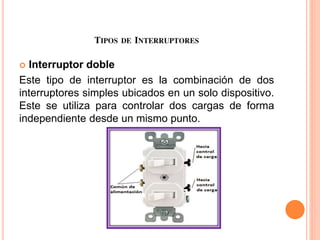

21. TIPOS DE INTERRUPTORES
 Interruptor doble
Este tipo de interruptor es la combinación de dos
interruptores simples ubicados en un solo dispositivo.
Este se utiliza para controlar dos cargas de forma
independiente desde un mismo punto.

22. TIPOS DE INTERRUPTORES
 Cantidad de vías (tiros)
Es la cantidad de posiciones que tiene un interruptor.
 Interruptor basculante:
Este tipo de interruptor cuenta con una palanca que
opera como miembro de actuación. La misma debe
ser movilizada hacia una posición determinada con el
fin de que se observe una transformación en el
estado del contacto.

23. MARIO

24. TIPOS DE INTERRUPTORES
 Interruptor De Pulsador:
Como su nombre así lo refiere, esta
clase de interruptor se conforma por
un botón, el cual debe ser pulsado o
presionado con el objetivo de que el
estado del contacto sea modificado.
 Interruptor rotativo:
El interruptor rotativo dispone de un
eje, el cual debe ser rotado hacia una
postura específica con el propósito de
que se observe un cambio en el
estado del contacto.

25. TIPOS DE INTERRUPTORES
 Interruptor magnetotérmico o
interruptor automático:
Esta clase de interruptor tiene la
peculiaridad basada en la disposición de
dos métodos de resguardo. El primero se
refiere a que el interruptor es apagado
automáticamente en caso de presentarse
un cortocircuito. El segundo, hace
referencia la desactivación del interruptor
cuando se produce una sobrecarga de
corriente eléctrica.

26. TIPOS DE INTERRUPTORES
 Reed switch:
El término se refiere a un interruptor
ubicado en una capsula de vidrio. Se
activa cuando descubre un campo
magnético.
 Interruptor centrífugo:
Es activado o desactivado cuando se
expone a una fuerza de carácter
centrífugo.

27. TIPOS DE INTERRUPTORES
 Interruptores de transferencia:
Su denominan así debido a que su
funcionamiento se basa en un
traspaso de la carga de un circuito
hacia el otro cuando se presenta
una falla de energía.
 Interruptor dip :
Constan de un conjunto de
pequeños interruptores ligados entre
sí, constituyendo una doble línea de
contactos.

28. TIPOS DE INTERRUPTORES
 Interruptor de mercurio:
Está compuesto por una pequeña dosis de mercurio
ubicada en un conducto de vidrio. Es empleado con
el fin de hallar la inclinación.

29. SIMBOLOGÍA DE INTERRUPTORES

30. VELEZ

32. CONEXIÓN DEL INTERRUPTOR SIMPLE
Consiste en controlar desde un solo
punto una lámpara.
Aquí se tiene dos tipos de
esquemas:
 El primero es un esquema
funcional, es claro y sencillo, e
indica el funcionamiento básico
del circuito.
 El segundo es un esquema de
conexión, que aunque tiene de
forma pictórica los componentes,
también se puede presentar en
forma simbólica.

33. CONEXIÓN DEL INTERRUPTOR DE TRES VÍAS
En el caso del circuito de conexión, la
fuente de alimentación entra por la caja
del interruptor. El neutro (cable blanco),
se empalma en la primera y segunda
caja, luego va hacia la lámpara. El
cable potencial (cable negro) se
conecta directo al común del interruptor
"S3". De los otros dos tornillos se
sacan los cables viajeros ( estos
conductores pueden ser del mismo
color, de colores diferentes, o
identificarse con tape). Fijados, se lleva
hacia los tornillos viajeros del segundo
interruptor, luego se fija el cable negro
en el común de este, y se conecta
directo a la lámpara.

34. CONEXIÓN DEL INTERRUPTOR DE
CUATRO VÍAS
Este circuito no es muy habitual verlo en una instalación
eléctrica. Funciona para controlar una lámpara o grupo de
lámparas desde tres puntos diferentes. También este se puede
utilizar para controlar las lámparas desde más de tres puntos.
Se puede hacer sin problemas agregando más interruptores de
cuatro vías entre los cables viajeros que interrumpe este
interruptor.

35. CONCLUSIONES
 Los interruptores varían de calidad y de función
según el requerimiento ya sea doméstico y
industrial.
 Para interruptores industriales deben cumplir
normas de calidad y de vida, para poder ser
utilizado a un nivel industrial.
 Las normas de calidad varían según el país.

36. RECOMENDACIONES
 Cada interruptor se debe ocupar para las funciones
que fue diseñado, ya que esto asegura su perfecto
funcionamiento.
 No se debe escatimar en costos si queremos
proteger nuestra seguridad en nuestros hogares,
ya que si tenemos equipos de calidad, la garantía y
seguridad de nuestras instalaciones será altas.
 A nivel industrial no podemos arriesgar la seguridad
de nuestra empresa, y es por eso necesario
consultar a un profesional para el asociamiento de
los mejores interruptores según nuestros
requerimientos.
