Este documento presenta los resultados de un estudio sobre la penetración de asfalto. El objetivo fue determinar la consistencia y clasificar el asfalto según su grado de penetración y viscosidad mediante tres ensayos. Los resultados mostraron que el asfalto tenía un grado de penetración de 85-100 y un grado de viscosidad de AC-10. Los cálculos estadísticos como promedio, varianza y desviación estándar indicaron que el ensayo tuvo una confiabilidad aceptable.

1. INDICE
PENETRACION DE ASFALTO................................................................................... 2
1 INTRODUCCÓN: .................................................................................................... 2
OBJETIVOS ............................................................................................................................................................3
2 DISCUSION DEL TRABAJO: .............................................................................. 3
A. EQUIPOS UTILIZADOS: ...................................................................................................................................4
B. PROCEDIMIENTO.............................................................................................................................................4
3 CONCLUSIONES ................................................................................................... 4
4 DATOS ..................................................................................................................... 5
5 GRAFICOS. ............................................................................................................. 5
6 CALCULOS ............................................................................................................. 5
PROMEDIO .................................................................................................................................................................5
VARIANZA ..................................................................................................................................................................6
DESVIACIÓN ESTÁNDAR .........................................................................................................................................6
8. BIBLIOGRAFÍA ...................................................................................................... 6
1

2. PENETRACION DE ASFALTO
2

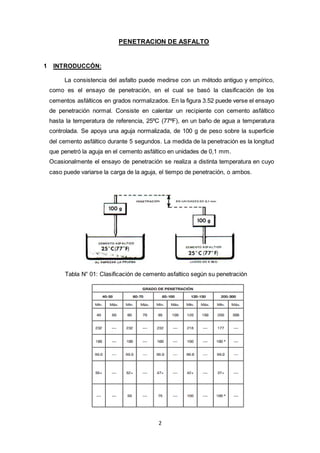

1 INTRODUCCÓN:
La consistencia del asfalto puede medirse con un método antiguo y empírico,
como es el ensayo de penetración, en el cual se basó la clasificación de los
cementos asfálticos en grados normalizados. En la figura 3.52 puede verse el ensayo
de penetración normal. Consiste en calentar un recipiente con cemento asfáltico
hasta la temperatura de referencia, 25ºC (77ºF), en un baño de agua a temperatura
controlada. Se apoya una aguja normalizada, de 100 g de peso sobre la superficie
del cemento asfáltico durante 5 segundos. La medida de la penetración es la longitud
que penetró la aguja en el cemento asfáltico en unidades de 0,1 mm.
Ocasionalmente el ensayo de penetración se realiza a distinta temperatura en cuyo
caso puede variarse la carga de la aguja, el tiempo de penetración, o ambos.
Tabla N° 01: Clasificación de cemento asfaltico según su penetración

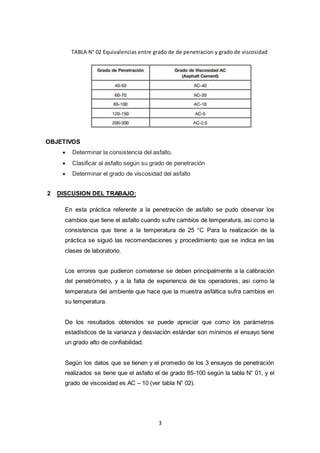

3. TABLA N° 02 Equivalencias entre grado de de penetracion y grado de viscosidad
3
OBJETIVOS
 Determinar la consistencia del asfalto.
 Clasificar al asfalto según su grado de penetración
 Determinar el grado de viscosidad del asfalto
2 DISCUSION DEL TRABAJO:
En esta práctica referente a la penetración de asfalto se pudo observar los
cambios que tiene el asfalto cuando sufre cambios de temperatura, asi como la
consistencia que tiene a la temperatura de 25 °C Para la realización de la
práctica se siguió las recomendaciones y procedimiento que se indica en las
clases de laboratorio.
Los errores que pudieron cometerse se deben principalmente a la calibración
del penetrómetro, y a la falta de experiencia de los operadores, asi como la
temperatura del ambiente que hace que la muestra asfáltica sufra cambios en
su temperatura.
De los resultados obtenidos se puede apreciar que como los parámetros
estadísticos de la varianza y desviación estándar son mínimos el ensayo tiene
un grado alto de confiabilidad.
Según los datos que se tienen y el promedio de los 3 ensayos de penetración
realizados se tiene que el asfalto el de grado 85-100 según la tabla N° 01, y el
grado de viscosidad es AC – 10 (ver tabla N° 02).

4. 4

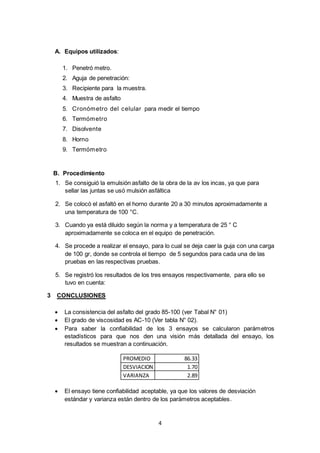

A. Equipos utilizados:
1. Penetró metro.
2. Aguja de penetración:
3. Recipiente para la muestra.
4. Muestra de asfalto
5. Cronómetro del celular para medir el tiempo
6. Termómetro
7. Disolvente
8. Horno
9. Termómetro
B. Procedimiento
1. Se consiguió la emulsión asfalto de la obra de la av los incas, ya que para
sellar las juntas se usó mulsión asfáltica
2. Se colocó el asfaltó en el horno durante 20 a 30 minutos aproximadamente a
una temperatura de 100 °C.
3. Cuando ya está diluido según la norma y a temperatura de 25 ° C
aproximadamente se coloca en el equipo de penetración.
4. Se procede a realizar el ensayo, para lo cual se deja caer la guja con una carga
de 100 gr, donde se controla el tiempo de 5 segundos para cada una de las
pruebas en las respectivas pruebas.
5. Se registró los resultados de los tres ensayos respectivamente, para ello se
tuvo en cuenta:
3 CONCLUSIONES
 La consistencia del asfalto del grado 85-100 (ver Tabal N° 01)
 El grado de viscosidad es AC-10 (Ver tabla N° 02).
 Para saber la confiabilidad de los 3 ensayos se calcularon parámetros
estadísticos para que nos den una visión más detallada del ensayo, los
resultados se muestran a continuación.
PROMEDIO 86.33
DESVIACION 1.70
VARIANZA 2.89
 El ensayo tiene confiabilidad aceptable, ya que los valores de desviación
estándar y varianza están dentro de los parámetros aceptables.

5. PENETRACION DE ASFALTO
5

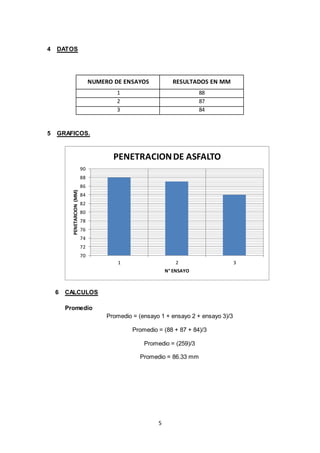

4 DATOS
NUMERO DE ENSAYOS RESULTADOS EN MM
1 88
2 87
3 84
5 GRAFICOS.
90
88
86
84
82
80
78
76
74
72
6 CALCULOS
Promedio
Promedio = (ensayo 1 + ensayo 2 + ensayo 3)/3
Promedio = (88 + 87 + 84)/3
Promedio = (259)/3
Promedio = 86.33 mm
70
1 2 3
PENETARCION (MM)
N° ENSAYO

6. 6

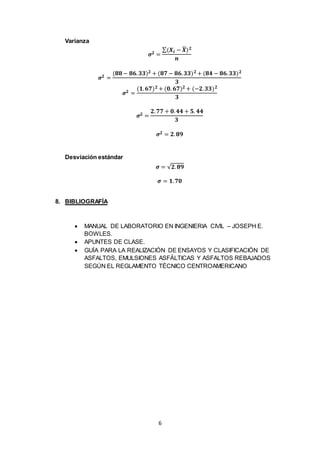

Varianza
흈ퟐ =
Σ(푿풊 −푿̅
)ퟐ
풏
흈ퟐ =
(ퟖퟖ − ퟖퟔ. ퟑퟑ)ퟐ + (ퟖퟕ − ퟖퟔ. ퟑퟑ)ퟐ + (ퟖퟒ − ퟖퟔ. ퟑퟑ)ퟐ
ퟑ
흈ퟐ =
(ퟏ. ퟔퟕ)ퟐ + (ퟎ. ퟔퟕ)ퟐ + (−ퟐ. ퟑퟑ)ퟐ
ퟑ
흈ퟐ =
ퟐ. ퟕퟕ + ퟎ. ퟒퟒ + ퟓ. ퟒퟒ
ퟑ
흈ퟐ = ퟐ. ퟖퟗ
Desviación estándar
흈 = √ퟐ. ퟖퟗ
흈 = ퟏ. ퟕퟎ
8. BIBLIOGRAFÍA
 MANUAL DE LABORATORIO EN INGENIERIA CIVIL – JOSEPH E.
BOWLES.
 APUNTES DE CLASE.
 GUÍA PARA LA REALIZACIÓN DE ENSAYOS Y CLASIFICACIÓN DE
ASFALTOS, EMULSIONES ASFÁLTICAS Y ASFALTOS REBAJADOS
SEGÚN EL REGLAMENTO TÉCNICO CENTROAMERICANO

7. 7

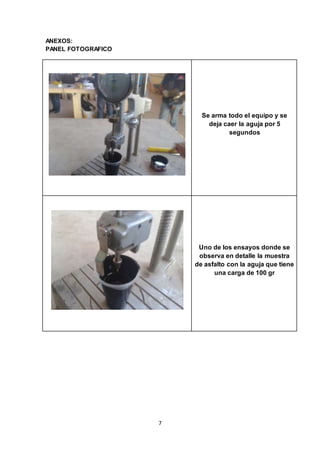

ANEXOS:
PANEL FOTOGRAFICO
Se arma todo el equipo y se
deja caer la aguja por 5
segundos
Uno de los ensayos donde se
observa en detalle la muestra
de asfalto con la aguja que tiene
una carga de 100 gr

8. 8

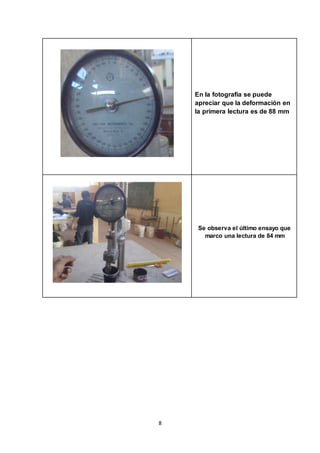

En la fotografía se puede
apreciar que la deformación en
la primera lectura es de 88 mm
Se observa el último ensayo que
marco una lectura de 84 mm
