Pila de hidrogeno
- 1.
- 2.

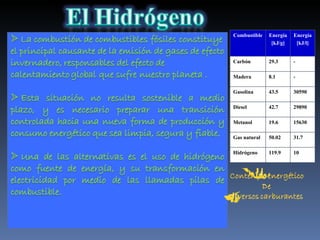

- 3. Combustible Energía [kJ/g]Energía [kJ/l] Carbón 29.3 - Madera 8.1 - Gasolina 43.5 30590 Diesel 42.7 29890 Metanol 19.6 15630 Gas natural 50.02 31.7 Hidrógeno 119.9 10

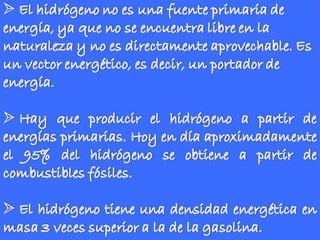

- 4.
- 5.

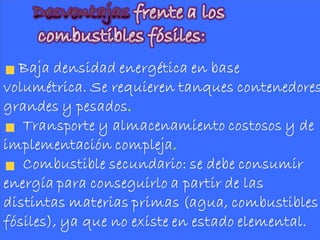

- 6.

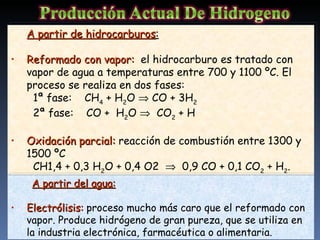

- 7. A partir dehidrocarburos : Reformado con vapor: e l hidrocarburo es tratado con vapor de agua a temperaturas entre 700 y 1100 ºC. El proceso se realiza en dos fases: 1ª fase: CH 4 + H 2 O CO + 3H 2 2ª fase: CO + H 2 O CO 2 + H Oxidación parcial: reacción de combustión entre 1300 y 1500 ºC CH1,4 + 0,3 H 2 O + 0,4 O2 0,9 CO + 0,1 CO 2 + H 2 . A partir del agua: Electrólisis: p roceso mucho más caro que el reformado con vapor. Produce hidrógeno de gran pureza, que se utiliza en la industria electrónica, farmacéutica o alimentaria.
- 8.
- 9. A la izquierdase ilustra el principio de un electrolizador; a la derecha el de una pila de combustible (Fuente: Larminie, 2000) Electrodos de platino Electrolito ácido diluido

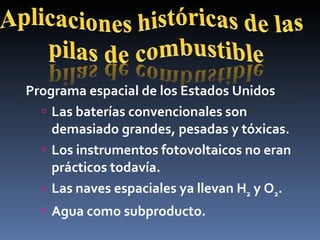

- 10. Programa espacial delos Estados Unidos Las baterías convencionales son demasiado grandes, pesadas y tóxicas. Los instrumentos fotovoltaicos no eran prácticos todavía. Las naves espaciales ya llevan H 2 y O 2 . Agua como subproducto.

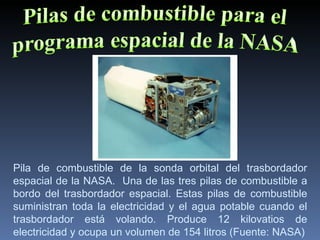

- 11. Pila de combustiblede la sonda orbital del trasbordador espacial de la NASA. Una de las tres pilas de combustible a bordo del trasbordador espacial. Estas pilas de combustible suministran toda la electricidad y el agua potable cuando el trasbordador está volando. Produce 12 kilovatios de electricidad y ocupa un volumen de 154 litros (Fuente: NASA)
- 12. prototipos de laspilas de combustible Existen prototipos como el desarrollado por el grupo PSA todavía más modernos y compactos: Genepac, una pila de combustible compacta, modulable y que puede llegar a rendir 80 KW de potencia (unos 108 CV).
- 13.

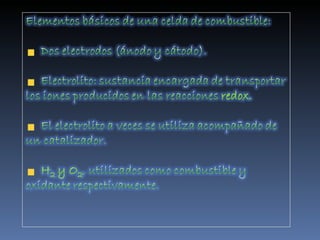

- 14.
- 15.

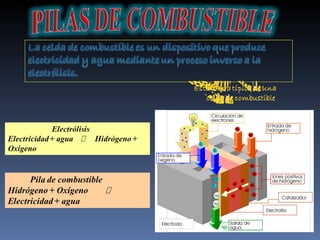

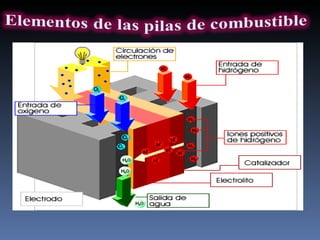

- 16. Celda de combustible- - + Anode Cathode Electrolyte

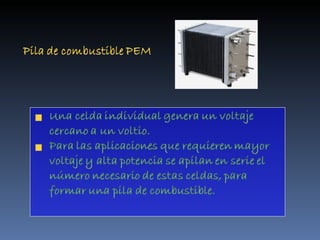

- 17.

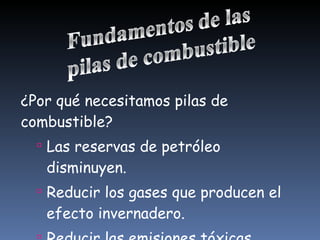

- 18. ¿Por qué necesitamospilas de combustible? Las reservas de petróleo disminuyen. Reducir los gases que producen el efecto invernadero. Reducir las emisiones tóxicas.

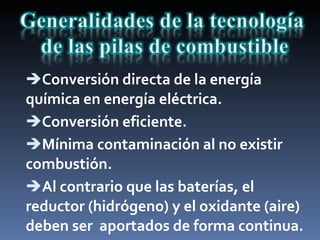

- 19. Conversión directa dela energía química en energía eléctrica. Conversión eficiente. Mínima contaminación al no existir combustión. Al contrario que las baterías, el reductor (hidrógeno) y el oxidante (aire) deben ser aportados de forma continua.

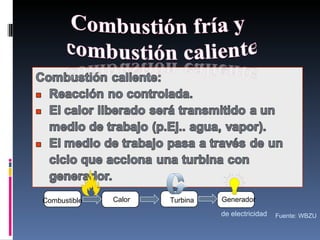

- 20. Fuente: WBZU CombustibleCalor Turbina de electricidad Generador
- 21.

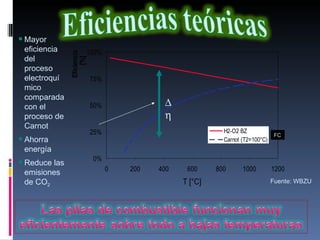

- 22. Mayor eficiencia delproceso electroquímico comparada con el proceso de Carnot Ahorra energía Reduce las emisiones de CO 2 Fuente: WBZU FC

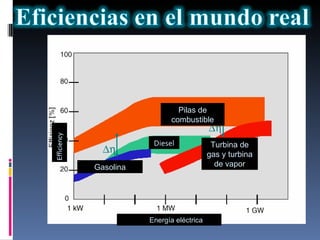

- 23. Pilasde combustible Turbina de gas y turbina de vapor Diesel Gasolina Energía eléctrica

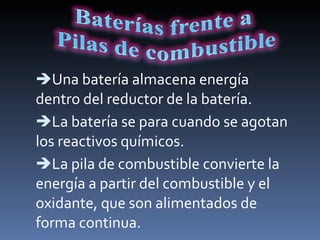

- 24. Una batería almacenaenergía dentro del reductor de la batería. La batería se para cuando se agotan los reactivos químicos. La pila de combustible convierte la energía a partir del combustible y el oxidante, que son alimentados de forma continua.

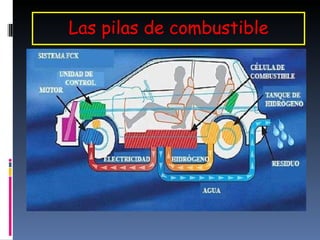

- 25. Las pilas decombustible

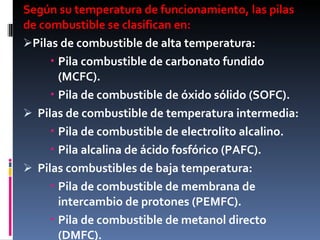

- 26. Según su temperaturade funcionamiento, las pilas de combustible se clasifican en: Pilas de combustible de alta temperatura: Pila combustible de carbonato fundido (MCFC). Pila de combustible de óxido sólido (SOFC). Pilas de combustible de temperatura intermedia: Pila de combustible de electrolito alcalino. Pila alcalina de ácido fosfórico (PAFC). Pilas combustibles de baja temperatura: Pila de combustible de membrana de intercambio de protones (PEMFC). Pila de combustible de metanol directo (DMFC).

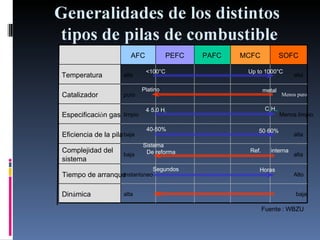

- 27. Alto instant áneo Start - Up - Time baja alta Dynamic alta baja System complexity alta baja Cell efficiency Menos limpio limpio Gas specification Menos puro puro Catalyst alta alta Temperature SOFC MCFC PAFC PEFC AFC Tiempo de arranque Din á mica Complejidad del sistema Eficiencia de la pila Especificaci ó n gas Catalizador Temperatura SOFC MCFC PAFC PEFC AFC <100°C Up to 1000°C Platino metal 4 - 5.0 H 2 C n H m 40 - 50% 50 - 60% Sistema De reforma Ref. interna Segundos Horas Fuente : WBZU

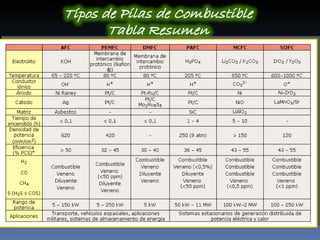

- 28.

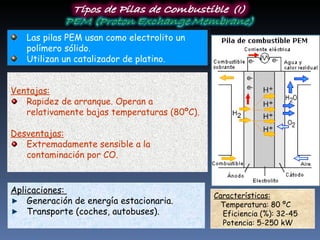

- 29. Las pilas PEMusan como electrolito un polímero s ólido . Utilizan un catalizador de platino. Características: Temperatura: 80 ºC Eficiencia (%): 32-45 Potencia: 5-250 kW Aplicaciones: Generación de energía estacionaria. Transporte (coches, autobuses). Ventajas: Rapidez de arranque. Operan a relativamente bajas temperaturas (80ºC). Desventajas: Extremadamente sensible a la contaminación por CO.

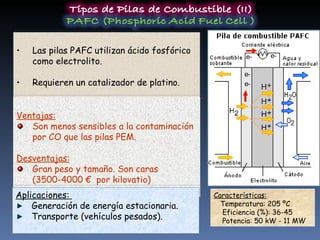

- 30. Las pilas PAFCutilizan ácido fosfórico como electrolito. Requieren un catalizador de platino. Características: Temperatura: 205 ºC Eficiencia (%): 36-45 Potencia: 50 kW - 11 MW Ventajas: Son menos sensibles a la contaminación por CO que las pilas PEM. Desventajas: Gran peso y tamaño. Son caras (3500-4000 € por kilovatio) Aplicaciones: Generación de energía estacionaria. Transporte (vehículos pesados).

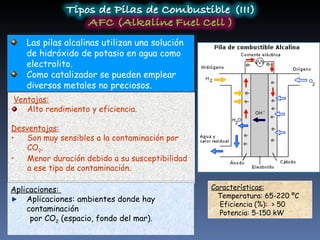

- 31. Las pilas alcalinasutilizan una solución de hidróxido de potasio en agua como electrolito. Como catalizador se pueden emplear diversos metales no preciosos. Características: Temperatura: 65-220 ºC Eficiencia (%): > 50 Potencia: 5-150 kW Ventajas: Alto rendimiento y eficiencia. Desventajas: Son muy sensibles a la contaminación por CO 2 . Menor duración debido a su susceptibilidad a ese tipo de contaminación. Aplicaciones: Aplicaciones: ambientes donde hay contaminación por CO 2 (espacio, fondo del mar).

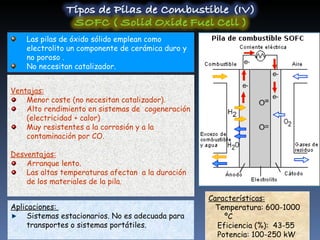

- 32. Las pilas deóxido sólido emplean como electrolito un componente de cerámica duro y no poroso . No necesitan catalizador. Características: Temperatura: 600-1000 ºC Eficiencia (%): 43-55 Potencia: 100-250 kW Aplicaciones: Sistemas estacionarios. No es adecuada para transportes o sistemas portátiles. Ventajas: Menor coste (no necesitan catalizador). Alto rendimiento en sistemas de cogeneración (electricidad + calor) Muy resistentes a la corrosión y a la contaminación por CO. Desventajas: Arranque lento. Las altas temperaturas afectan a la duración de los materiales de la pila.

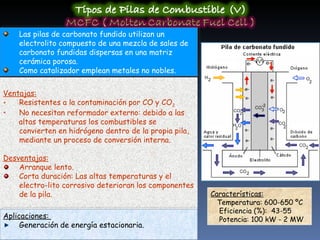

- 33. Las pilas decarbonato fundido utilizan un electrolito compuesto de una mezcla de sales de carbonato fundidas dispersas en una matriz cerámica porosa. Como catalizador emplean metales no nobles. Características: Temperatura: 600-650 ºC Eficiencia (%): 43-55 Potencia: 100 kW - 2 MW Ventajas: Resistentes a la contaminación por CO y CO 2 No necesitan reformador externo: debido a las altas temperaturas los combustibles se convierten en hidrógeno dentro de la propia pila, mediante un proceso de conversión interna. Desventajas: Arranque lento. Corta duración: Las altas temperaturas y el electro-lito corrosivo deterioran los componentes de la pila. Aplicaciones: Generación de energía estacionaria.

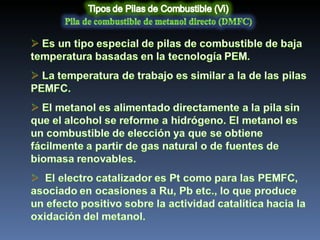

- 34.

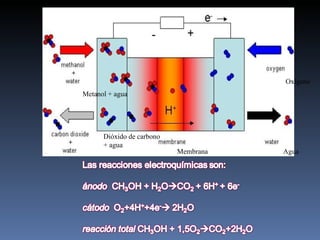

- 35. Metanol + aguaDióxido de carbono + agua Membrana Agua Oxígeno

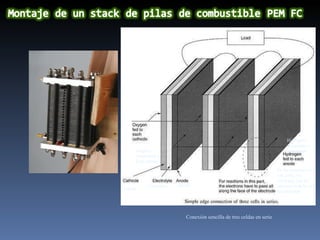

- 36. Oxígeno Alimentado aCada cátodo Cátodo Electrolito Ánodo Hidrógeno alimentado a cada ánodo Conexión sencilla de tres celdas en serie En las reacciones en esta parte, los electrones han de atravesar toda la cara del electrodo

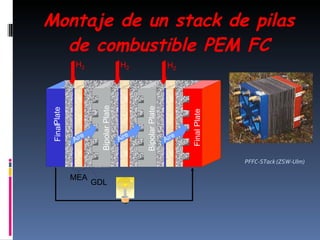

- 37. Montaje de unstack de pilas de combustible PEM FC PFFC-STack (ZSW-Ulm) H 2 H 2 H 2 Aire Final Plate Bipolar Plate Final Plate Bipolar Plate MEA GDL Aire Aire H 2 H 2 H 2 Aire Final Plate Bipolar Plate Final Plate Bipolar Plate MEA GDL Aire Aire Aire Aire

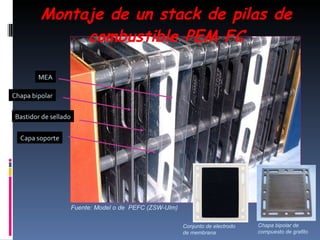

- 38. Montaje de unstack de pilas de combustible PEM FC Capa soporte MEA Chapa bipolar Fuente : Model o de PEFC (ZSW-Ulm) Bastidor de sellado Conjunto de electrodo de membrana Chapa bipolar de compuesto de grafito

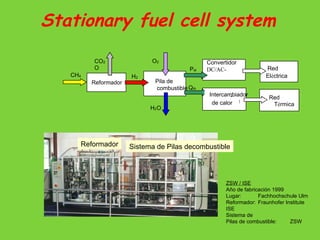

- 39. Stationary fuel cellsystem Reformador Brennstoff- zelle Wandler Elektrisches Netz Therm. Netz W ä rme- auskopplung CH 4 H 2 P el Q th O 2 H 2 O CO 2 O Pila de combustible Convertidor DC/AC- Intercambiador - de calor Red T é rmica Red El é ctrica ZSW / ISE Año de fabricación 1999 Lugar: Fachhochschule Ulm Reformador: Fraunhofer Institute ISE Sistema de Pilas de combustible: ZSW Reformador Sistema de Pilas decombustible

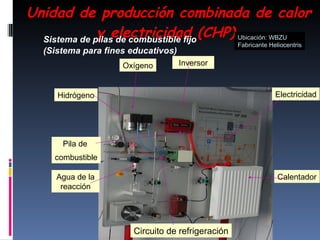

- 40. Unidad de produccióncombinada de calor y electricidad (CHP) Inversor Sistema de pilas de combustible fijo (Sistema para fines educativos) Ubicación: WBZU Fabricante Heliocentris Oxígeno Hidrógeno Pila de combustible Calentador Electricidad Agua de la reacción Circuito de refrigeración

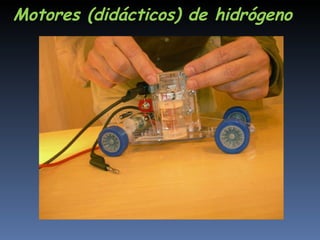

- 41. Motores (didácticos) dehidrógeno

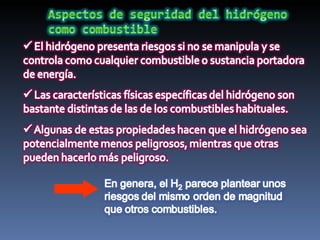

- 42.

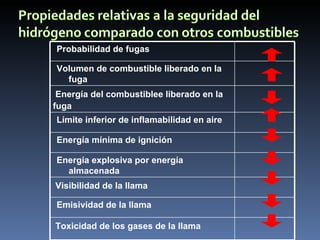

- 43. Probabilidad de fugasVolumen de combustible liberado en la fuga Energía del combustiblee liberado en la fuga Límite inferior de inflamabilidad en aire Energía mínima de ignición Energía explosiva por energía almacenada Visibilidad de la llama Emisividad de la llama Toxicidad de los gases de la llama

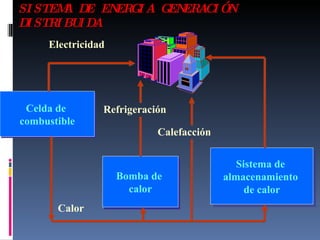

- 44. SISTEMA DE ENERGIAGENERACIÓN DISTRIBUIDA Bomba de calor Sistema de almacenamiento de calor Celda de combustible Calor Electricidad Calefacción Refrigeración

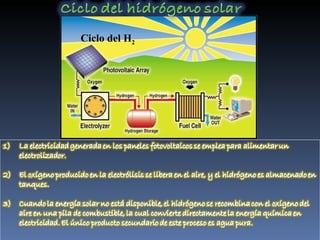

- 45.

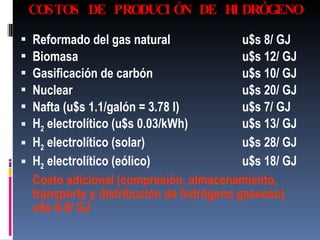

- 46. COSTOS DE PRODUCIÓNDE HIDRÓGENO Reformado del gas natural u$s 8/ GJ Biomasa u$s 12/ GJ Gasificación de carbón u$s 10/ GJ Nuclear u$s 20/ GJ Nafta (u$s 1.1/galón = 3.78 l) u$s 7/ GJ H 2 electrolítico (u$s 0.03/kWh) u$s 13/ GJ H 2 electrolítico (solar) u$s 28/ GJ H 2 electrolítico (eólico) u$s 18/ GJ Costo adicional (compresión, almacenamiento, transporte y distribución de hidrógeno gaseoso) u$s 6-8/ GJ

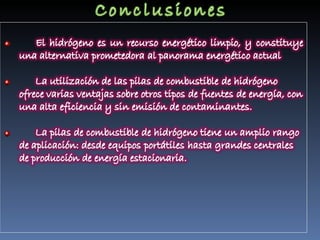

- 47.

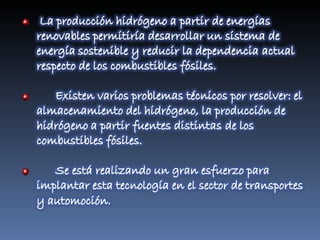

- 48.
- 49. Documentos y páginasweb: ➔ http://americanhistory.si.edu/fuelcells/basics.htm ➔ http://elemental.awardspace.com/experimentos/hidrogeno.htm ➔ http://www.physics.ubc.ca/~outreach/phys420/p420_03/shane/title.htm ➔ http://www.cientificosaficionados.com/pilas%20de%20combustible/pilas%20de%20combustible.htm Asociación Española de Pilas de Combustible- APPICE Tecnociencia: Especial Pilas de Combustible de Hidrógeno Red de Pilas de Combustible del CSIC Libros: J. Larminie, A. Dicks. “Fuel Cell Systems Explained”, Second Edition (2003). SAE Bookstore. http://www.fuelcells.org/info/library/fchandbook.pdf
- 50.
