El documento resume la construcción de las pirámides de Egipto. Explica que las pirámides se construyeron durante las dinastías III a VI para enterrar a los faraones. Detalla los tres tipos de pirámides, las teorías sobre su construcción, los materiales y herramientas utilizados. Finalmente, describe brevemente algunas de las pirámides principales como la de Zoser, la Gran Pirámide de Giza y la de Menkaure.

1. TEMA: “LA CONSTRUCCIÓN DE LAS PIRÁMIDES DE EGIPTO”
Asignatura: Introducción a la Ingeniería Civil.
Profesor: Mg. Ing. Luis Díaz Huiza.
Integrantes:
• Donaires Salinas, Luis E.
• Flores Castro, Raúl.
• Solís Moreno, Javier.
• Talledo Castillo, Klaudia.
UNIVERSIDAD PERUANA LOS ANDES
FACULTAD DE INGENIERÍA CIVIL
ESCUELA PROFESIONAL DE INGENIERÍA CIVIL

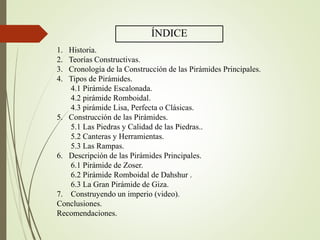

2. 1. Historia.
2. Teorías Constructivas.
3. Cronología de la Construcción de las Pirámides Principales.
4. Tipos de Pirámides.
4.1 Pirámide Escalonada.
4.2 pirámide Romboidal.
4.3 pirámide Lisa, Perfecta o Clásicas.
5. Construcción de las Pirámides.
5.1 Las Piedras y Calidad de las Piedras..
5.2 Canteras y Herramientas.
5.3 Las Rampas.
6. Descripción de las Pirámides Principales.
6.1 Pirámide de Zoser.
6.2 Pirámide Romboidal de Dahshur .
6.3 La Gran Pirámide de Giza.
7. Construyendo un imperio (video).
Conclusiones.
Recomendaciones.
ÍNDICE

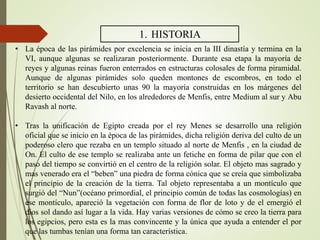

3. 1. HISTORIA
• La época de las pirámides por excelencia se inicia en la III dinastía y termina en la
VI, aunque algunas se realizaran posteriormente. Durante esa etapa la mayoría de
reyes y algunas reinas fueron enterrados en estructuras colosales de forma piramidal.
Aunque de algunas pirámides solo queden montones de escombros, en todo el
territorio se han descubierto unas 90 la mayoría construidas en los márgenes del
desierto occidental del Nilo, en los alrededores de Menfis, entre Medium al sur y Abu
Ravash al norte.
• Tras la unificación de Egipto creada por el rey Menes se desarrollo una religión
oficial que se inicio en la época de las pirámides, dicha religión deriva del culto de un
poderoso clero que rezaba en un templo situado al norte de Menfis , en la ciudad de
On. El culto de ese templo se realizaba ante un fetiche en forma de pilar que con el
paso del tiempo se convirtió en el centro de la religión solar. El objeto mas sagrado y
mas venerado era el “beben” una piedra de forma cónica que se creía que simbolizaba
el principio de la creación de la tierra. Tal objeto representaba a un montículo que
surgió del “Nun”(océano primordial, el principio común de todas las cosmologías) en
ese montículo, apareció la vegetación con forma de flor de loto y de el emergió el
dios sol dando así lugar a la vida. Hay varias versiones de cómo se creo la tierra para
los egipcios, pero esta es la mas convincente y la única que ayuda a entender el por
que las tumbas tenían una forma tan característica.

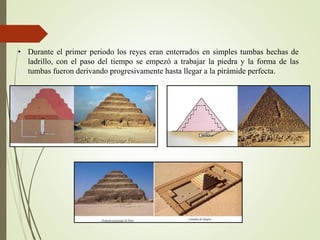

4. • Durante el primer periodo los reyes eran enterrados en simples tumbas hechas de
ladrillo, con el paso del tiempo se empezó a trabajar la piedra y la forma de las
tumbas fueron derivando progresivamente hasta llegar a la pirámide perfecta.

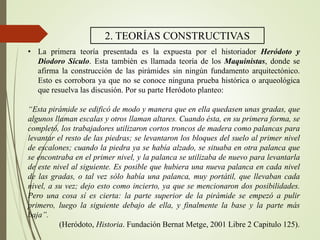

5. 2. TEORÍAS CONSTRUCTIVAS
• La primera teoría presentada es la expuesta por el historiador Heródoto y
Diodoro Sículo. Esta también es llamada teoría de los Maquinistas, donde se
afirma la construcción de las pirámides sin ningún fundamento arquitectónico.
Esto es corrobora ya que no se conoce ninguna prueba histórica o arqueológica
que resuelva las discusión. Por su parte Heródoto planteo:
“Esta pirámide se edificó de modo y manera que en ella quedasen unas gradas, que
algunos llaman escalas y otros llaman altares. Cuando ésta, en su primera forma, se
completó, los trabajadores utilizaron cortos troncos de madera como palancas para
levantar el resto de las piedras; se levantaron los bloques del suelo al primer nivel
de escalones; cuando la piedra ya se había alzado, se situaba en otra palanca que
se encontraba en el primer nivel, y la palanca se utilizaba de nuevo para levantarla
de este nivel al siguiente. Es posible que hubiera una nueva palanca en cada nivel
de las gradas, o tal vez sólo había una palanca, muy portátil, que llevaban cada
nivel, a su vez; dejo esto como incierto, ya que se mencionaron dos posibilidades.
Pero una cosa sí es cierta: la parte superior de la pirámide se empezó a pulir
primero, luego la siguiente debajo de ella, y finalmente la base y la parte más
baja”.
(Heródoto, Historia. Fundación Bernat Metge, 2001 Libre 2 Capitulo 125).

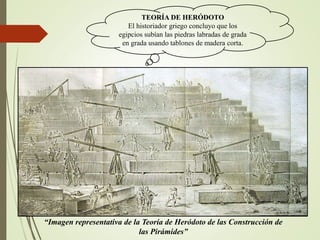

6. “Imagen representativa de la Teoría de Heródoto de las Construcción de
las Pirámides”
TEORÍA DE HERÓDOTO
El historiador griego concluyo que los
egipcios subían las piedras labradas de grada
en grada usando tablones de madera corta.

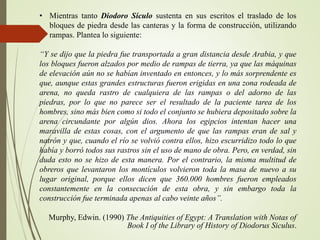

7. • Mientras tanto Diodoro Sículo sustenta en sus escritos el traslado de los
bloques de piedra desde las canteras y la forma de construcción, utilizando
rampas. Plantea lo siguiente:
“Y se dijo que la piedra fue transportada a gran distancia desde Arabia, y que
los bloques fueron alzados por medio de rampas de tierra, ya que las máquinas
de elevación aún no se habían inventado en entonces, y lo más sorprendente es
que, aunque estas grandes estructuras fueron erigidas en una zona rodeada de
arena, no queda rastro de cualquiera de las rampas o del adorno de las
piedras, por lo que no parece ser el resultado de la paciente tarea de los
hombres, sino más bien como si todo el conjunto se hubiera depositado sobre la
arena circundante por algún dios. Ahora los egipcios intentan hacer una
maravilla de estas cosas, con el argumento de que las rampas eran de sal y
natrón y que, cuando el río se volvió contra ellos, hizo escurridizo todo lo que
había y borró todos sus rastros sin el uso de mano de obra. Pero, en verdad, sin
duda esto no se hizo de esta manera. Por el contrario, la misma multitud de
obreros que levantaron los montículos volvieron toda la masa de nuevo a su
lugar original, porque ellos dicen que 360.000 hombres fueron empleados
constantemente en la consecución de esta obra, y sin embargo toda la
construcción fue terminada apenas al cabo veinte años”.
Murphy, Edwin. (1990) The Antiquities of Egypt: A Translation with Notas of
Book I of the Library of History of Diodorus Siculus.

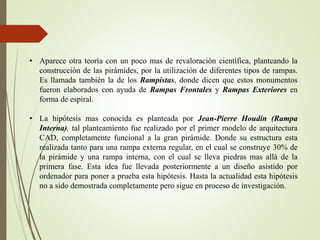

8. • Aparece otra teoría con un poco mas de revaloración científica, planteando la
construcción de las pirámides, por la utilización de diferentes tipos de rampas.
Es llamada también la de los Rampistas, donde dicen que estos monumentos
fueron elaborados con ayuda de Rampas Frontales y Rampas Exteriores en
forma de espiral.
• La hipótesis mas conocida es planteada por Jean-Pierre Houdin (Rampa
Interna), tal planteamiento fue realizado por el primer modelo de arquitectura
CAD, completamente funcional a la gran pirámide. Donde su estructura esta
realizada tanto para una rampa externa regular, en el cual se construye 30% de
la pirámide y una rampa interna, con el cual se lleva piedras mas allá de la
primera fase. Esta idea fue llevada posteriormente a un diseño asistido por
ordenador para poner a prueba esta hipótesis. Hasta la actualidad esta hipótesis
no a sido demostrada completamente pero sigue en proceso de investigación.

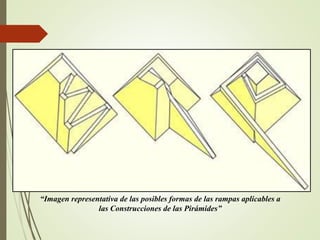

9. “Imagen representativa de las posibles formas de las rampas aplicables a
las Construcciones de las Pirámides”

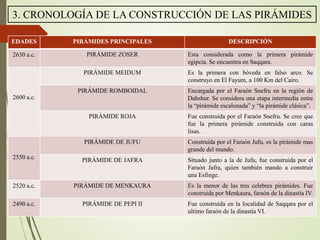

10. 3. CRONOLOGÍA DE LA CONSTRUCCIÓN DE LAS PIRÁMIDES
PIRÁMIDES PRINCIPALES DESCRIPCIÓN
PIRÁMIDE ZOSER Esta considerada como la primera pirámide
egipcia. Se encuentra en Saqqara.
PIRÁMIDE MEIDUM Es la primera con bóveda en falso arco. Se
construyo en El Fayum, a 100 Km del Cairo.
PIRÁMIDE ROMBOIDAL Encargada por el Faraón Snefru en la región de
Dahshur. Se considera una etapa intermedia entre
la “pirámide escalonada” y “la pirámide clásica”.
PIRÁMIDE ROJA Fue construida por el Faraón Snefru. Se cree que
fue la primera pirámide construida con caras
lisas.
PIRÁMIDE DE JUFU Construida por el Faraón Jufu, es la pirámide mas
grande del mundo.
PIRÁMIDE DE JAFRA Situado junto a la de Jufu, fue construida por el
Faraón Jafra, quien también mando a construir
una Esfinge.
PIRÁMIDE DE MENKAURA Es la menor de las tres celebres pirámides. Fue
construida por Menkaura, faraón de la dinastía IV.
PIRÁMIDE DE PEPI II Fue construida en la localidad de Saqqara por el
ultimo faraón de la dinastía VI.
EDADES
2630 a.c.
2600 a.c.
2550 a.c.
2520 a.c.
2490 a.c.

11. “Imagen de la Evolución Cronológica de las Pirámides y algunas
Características de su Construcción”

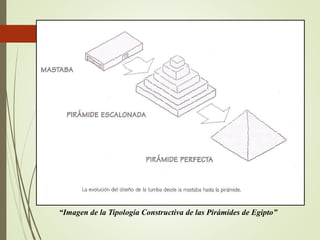

12. “Imagen de la Tipología Constructiva de las Pirámides de Egipto”

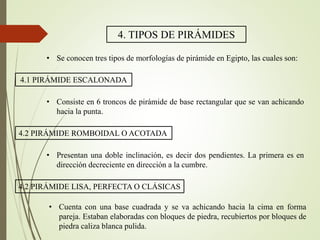

13. 4. TIPOS DE PIRÁMIDES
• Se conocen tres tipos de morfologías de pirámide en Egipto, las cuales son:
4.1 PIRÁMIDE ESCALONADA
• Consiste en 6 troncos de pirámide de base rectangular que se van achicando
hacia la punta.
4.2 PIRÁMIDE ROMBOIDAL O ACOTADA
• Presentan una doble inclinación, es decir dos pendientes. La primera es en
dirección decreciente en dirección a la cumbre.
4.2 PIRÁMIDE LISA, PERFECTA O CLÁSICAS
• Cuenta con una base cuadrada y se va achicando hacia la cima en forma
pareja. Estaban elaboradas con bloques de piedra, recubiertos por bloques de
piedra caliza blanca pulida.

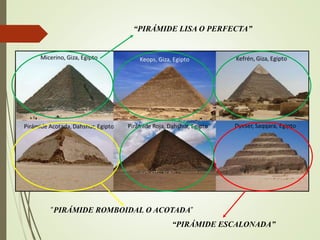

14. “PIRÁMIDE ROMBOIDAL O ACOTADA”
“PIRÁMIDE ESCALONADA”
“PIRÁMIDE LISA O PERFECTA”

15. 5. CONSTRUCCIÓN DE LAS PIRÁMIDES
• Las grandes maravillas egipcias debieron tener una avanzada técnica de
planificación y un constante abastecimiento de recursos para asegurarse que las
pirámides fueran finalizadas en vida de los reyes. Toneladas de rocas, algunas
del lugar y otras traídas desde varios kilómetros, necesitaron ser trasladas y
aplicadas para construir semejantes monumentos.
“Imagen donde se Representa unas de las Formas de Transporte de la
Materia Prima”

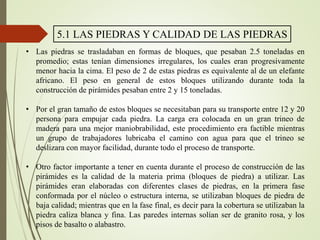

16. 5.1 LAS PIEDRAS Y CALIDAD DE LAS PIEDRAS
• Las piedras se trasladaban en formas de bloques, que pesaban 2.5 toneladas en
promedio; estas tenían dimensiones irregulares, los cuales eran progresivamente
menor hacia la cima. El peso de 2 de estas piedras es equivalente al de un elefante
africano. El peso en general de estos bloques utilizando durante toda la
construcción de pirámides pesaban entre 2 y 15 toneladas.
• Por el gran tamaño de estos bloques se necesitaban para su transporte entre 12 y 20
persona para empujar cada piedra. La carga era colocada en un gran trineo de
madera para una mejor maniobrabilidad, este procedimiento era factible mientras
un grupo de trabajadores lubricaba el camino con agua para que el trineo se
deslizara con mayor facilidad, durante todo el proceso de transporte.
• Otro factor importante a tener en cuenta durante el proceso de construcción de las
pirámides es la calidad de la materia prima (bloques de piedra) a utilizar. Las
pirámides eran elaboradas con diferentes clases de piedras, en la primera fase
conformada por el núcleo o estructura interna, se utilizaban bloques de piedra de
baja calidad; mientras que en la fase final, es decir para la cobertura se utilizaban la
piedra caliza blanca y fina. Las paredes internas solían ser de granito rosa, y los
pisos de basalto o alabastro.

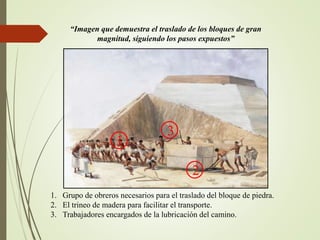

17. “Imagen que demuestra el traslado de los bloques de gran
magnitud, siguiendo los pasos expuestos”
1
2
3
1. Grupo de obreros necesarios para el traslado del bloque de piedra.
2. El trineo de madera para facilitar el transporte.
3. Trabajadores encargados de la lubricación del camino.

18. 5.2 CANTERAS Y HERRAMIENTAS
• Al parecer la mayoría de estos bloques de
piedra eran cortados en canteras próximas al
lugar de construcción, aunque en otros casos
se transportaban en barcazas por el Nilo.
• Se ha debatido mucho sobre las técnicas que
utilizaron los egipcios para cortar y pulir estos
bloques de piedra. Al parecer se habrían usado
sierras con hojas de aleación de cobre junto
con granos de cuarzo humedecidos con agua,
este sistema permitía dilatar el desgaste del
metal y aprovechar las propiedades abrasivas
del cuarzo.
• Recientemente se a descubierto rastros de
piedras de diorita, sílex y bolsas de piedra
calcárea, las cuales eran reducidas a polvo y
utilizadas como mortero.
“Herramientas utilizadas por los
obreros durante el Periodo de
Construcción de las Pirámides”

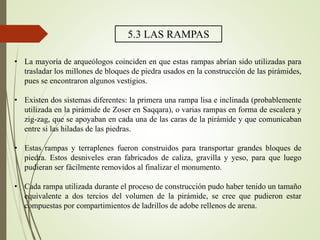

19. 5.3 LAS RAMPAS
• La mayoría de arqueólogos coinciden en que estas rampas abrían sido utilizadas para
trasladar los millones de bloques de piedra usados en la construcción de las pirámides,
pues se encontraron algunos vestigios.

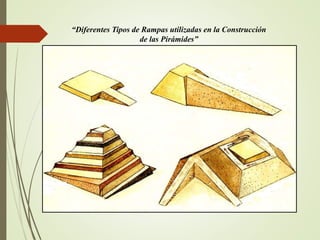

• Existen dos sistemas diferentes: la primera una rampa lisa e inclinada (probablemente
utilizada en la pirámide de Zoser en Saqqara), o varias rampas en forma de escalera y
zig-zag, que se apoyaban en cada una de las caras de la pirámide y que comunicaban
entre si las hiladas de las piedras.
• Estas rampas y terraplenes fueron construidos para transportar grandes bloques de
piedra. Estos desniveles eran fabricados de caliza, gravilla y yeso, para que luego
pudieran ser fácilmente removidos al finalizar el monumento.
• Cada rampa utilizada durante el proceso de construcción pudo haber tenido un tamaño
equivalente a dos tercios del volumen de la pirámide, se cree que pudieron estar
compuestas por compartimientos de ladrillos de adobe rellenos de arena.

20. “Diferentes Tipos de Rampas utilizadas en la Construcción
de las Pirámides”

21. 6. DESCRIPCIÓN DE LAS PIRÁMIDES PRINCIPALES

22. 6.1 LA PIRÁMIDE DE ZOSER
• Es una arquitectura funeraria egipcia del Imperio Antiguo. Situada en Saqqara al sur
de la ciudad de Menfis, fue el prototipo de las grandes pirámides de Guiza y fue a su
vez influenciada por las primeras Mastabas, lo que resultaría en una superposición de
6 enormes peldaños de estas. Estudios posteriores señalan la no fueron como se cree
superposiciones sino q fueron construidas de forma consciente.
• Con una altura de 60 metros de alto el recinto se encuentra rodeado por una muralla
de piedra caliza (lo que significo la explotación de las canteras cercanas a Saqqrah).
dispuesto en hiladas de 10 metros en un perímetro de 2 kilómetros aproximadamente,
en el centro de un rectángulo 555x278m. Es de forma maciza cerrada donde no
existen los vanos de acceso ni decoraciones haciendo de la pirámide la atracción única
y primordial.
• Existen 14 puertas donde solo una es la verdadera, situada en el ángulo sudoeste.
Desde esta puerta se accede aun pasadizo de un metro de ancho de losas de piedra la
cual finalizaba en una sala de 20 columnas acanaladas de color rojo donde se
celebraban ritos de purificación. Estas columnas hacían de soportes a esta
construcción.

23. “Imagen de la Pirámide Escalonadas y señalando sus partes
elaboradas”

24. 6.2 PIRÁMIDE ROMBOIDAL DE DAHSHUR
• Esta pirámide empezó con una base de 188 m y una inclinación de 54,5º. El lugar
elegido para asentar la pirámide fue un lugar muy arenoso. Dicha pirámide también se
realizo con bloques inclinados hacia el interior. A medida que avanzaba la construcción,
se observo un hundimiento y la carga provocada por la inclinación de los bloques causo
problemas estructurales en su interior. Se descubrió que estos bloques, adoptados al
principio para proporcionar estabilidad al diseño de la mastaba, cargaban excesivo peso
sobre su núcleo. Como solución los arquitectos optaron por reducir la inclinación de la
pirámide en 10 º en el primer tercio y prosiguieron con un ángulo de 43º. Esto produjo el
aspecto encorvado o romboidal de la construcción.
“Pirámide de Dahshur”

25. 6.3 LA GRAN PIRÁMIDE DE GIZA
• Esta pirámide es llamada también P. de Jufu y P. de Keops.
• Se ubica en Egipto, sobre la meseta de Giza, a 12 Km de la ciudad del Cairo, a unos
aproximadamente 40 m. sobre el nivel del valle de Giza.
• La Gran Pirámide esta conformada por 2,300.000 bloques de piedra, cada uno con un
peso promedio de 2.5 toneladas.
• La altura original de la Gran Pirámide es de 146 metros, pero por consecuencia de la
erosión se redujo a 137 metros en la actualidad.
• Esta Pirámide consta con un ángulo de inclinación fijo, 51ª grados, el cual permitía
establecer las bases con bloques de mayor peso.
• La plataforma sobre el cual esta construida el conjunto monumental mide 1,500
metros, de norte a sur; y 2,000 metro de este a oeste.
• Presenta también muros perímetros de aproximadamente 230 metros de largo.

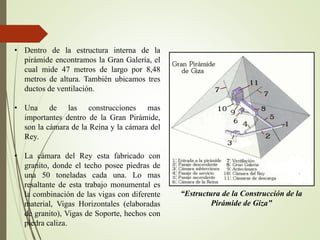

26. • Dentro de la estructura interna de la
pirámide encontramos la Gran Galería, el
cual mide 47 metros de largo por 8,48
metros de altura. También ubicamos tres
ductos de ventilación.
• Una de las construcciones mas
importantes dentro de la Gran Pirámide,
son la cámara de la Reina y la cámara del
Rey.
• La cámara del Rey esta fabricado con
granito, donde el techo posee piedras de
una 50 toneladas cada una. Lo mas
resaltante de esta trabajo monumental es
la combinación de las vigas con diferente
material, Vigas Horizontales (elaboradas
de granito), Vigas de Soporte, hechos con
piedra caliza.
“Estructura de la Construcción de la
Pirámide de Giza”

27. 7. CONSTRUYENDO A UN IMPERIO (VIDEO)

28. CONCLUSIONES

29. RECOMENDACIONES
