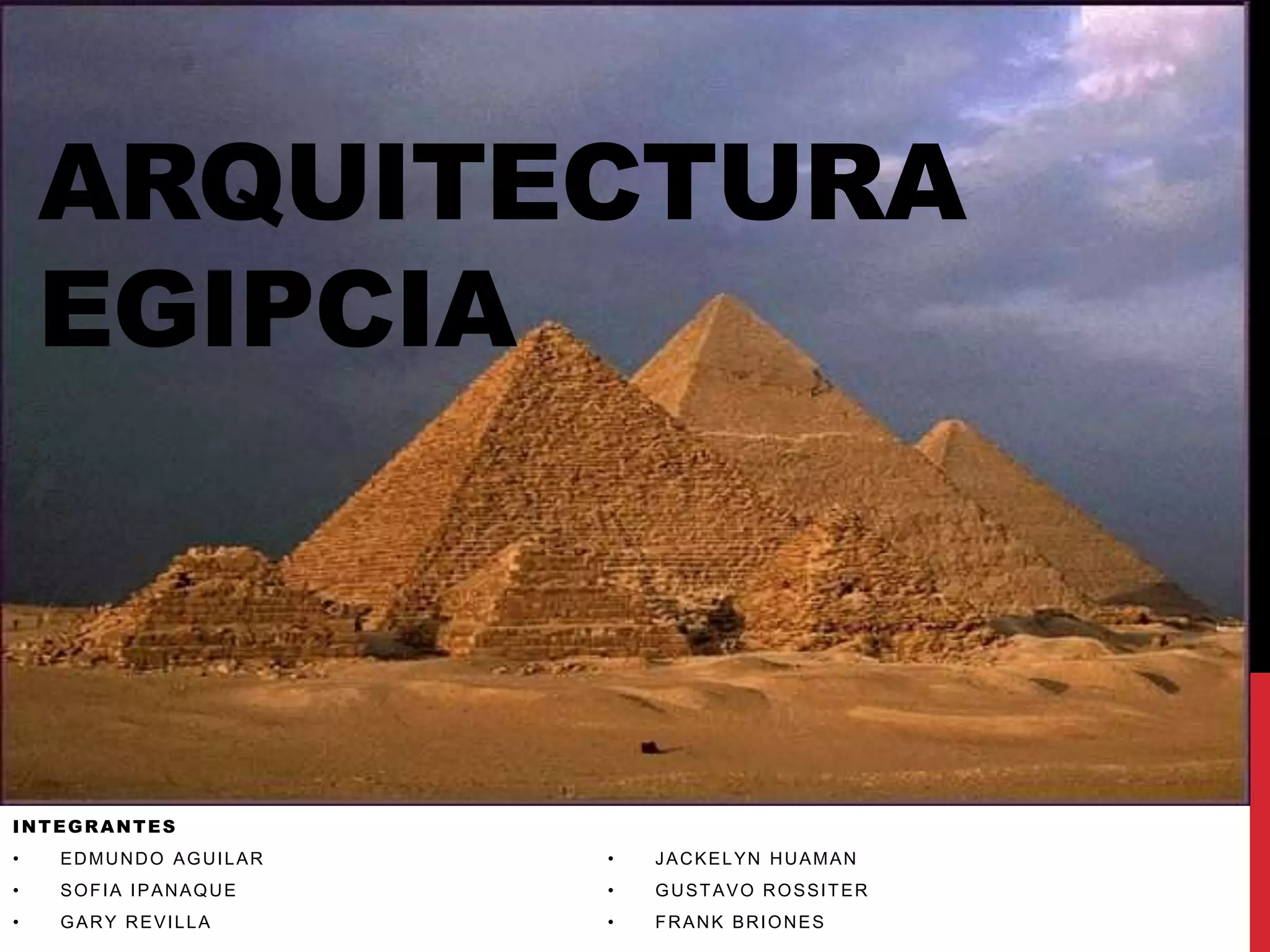

1. ARQUITECTURA
EGIPCIA
INTEGRANTES
• EDMUNDO AGUILAR • JACKELYN HUAMAN
• SOFIA IPANAQUE • GUSTAVO ROSSITER
• GARY REVILLA • FRANK BRIONES

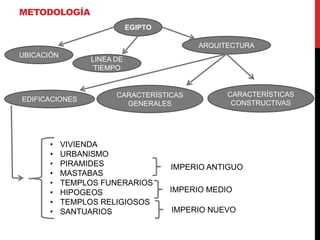

2. METODOLOGÍA
EGIPTO
ARQUITECTURA
UBICACIÓN
LINEA DE
TIEMPO
CARACTERÍSTICAS CARACTERÍSTICAS
EDIFICACIONES
GENERALES CONSTRUCTIVAS
• VIVIENDA
• URBANISMO
• PIRAMIDES IMPERIO ANTIGUO
• MASTABAS
• TEMPLOS FUNERARIOS
• HIPOGEOS IMPERIO MEDIO
• TEMPLOS RELIGIOSOS
• SANTUARIOS IMPERIO NUEVO

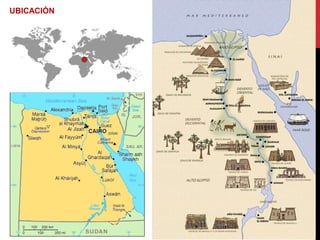

3. UBICACIÓN

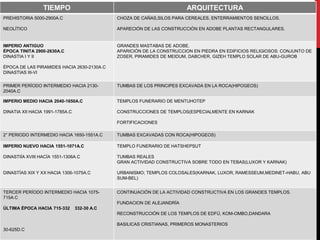

4. TIEMPO ARQUITECTURA
PREHISTORIA 5000-2900A.C CHOZA DE CAÑAS,SILOS PARA CEREALES, ENTERRAMIENTOS SENCILLOS.
NEOLÍTICO APARECIÓN DE LAS CONSTRUCCIÓN EN ADOBE PLANTAS RECTANGULARES.
IMPERIO ANTIGUO GRANDES MASTABAS DE ADOBE.
ÉPOCA TINITA 2900-2630A.C APARICIÓN DE LA CONSTRUCCION EN PIEDRA EN EDIFICIOS RELIGIOSOS: CONJUNTO DE
DINASTIA I Y II ZOSER, PIRAMIDES DE MEIDUM, DABCHER, GIZEH TEMPLO SOLAR DE ABU-GUROB
ÉPOCA DE LAS PIRAMIDES HACIA 2630-2130A.C
DINASTIAS III-VI
PRIMER PERÍODO INTERMEDIO HACIA 2130- TUMBAS DE LOS PRINCIPES EXCAVADA EN LA ROCA(HIPOGEOS)
2040A.C
IMPERIO MEDIO HACIA 2040-1650A.C TEMPLOS FUNERARIO DE MENTUHOTEP
DINATIA XII HACIA 1991-1785A.C CONSTRUCCIONES DE TEMPLOS(ESPECIALMENTE EN KARNAK
FORTIFICACIONES
2° PERIODO INTERMEDIO HACIA 1650-1551A.C TUMBAS EXCAVADAS CON ROCA(HIPOGEOS)
IMPERIO NUEVO HACIA 1551-1071A.C TEMPLO FUNERARIO DE HATSHEPSUT
DINASTIÍA XVIII HACÍA 1551-1306A.C TUMBAS REALES
GRAN ACTIVIDAD CONSTRUCTIVA SOBRE TODO EN TEBAS(LUXOR Y KARNAK)
DINASTÍAS XIX Y XX HACIA 1306-1075A.C URBANISMO; TEMPLOS COLOSALES(KARNAK, LUXOR, RAMESSEUM,MEDINET-HABU, ABU
SUM-BEL)
TERCER PERÍODO INTERMEDIO HACIA 1075- CONTINUACIÓN DE LA ACTIVIDAD CONSTRUCTIVA EN LOS GRANDES TEMPLOS.
715A.C
FUNDACION DE ALEJANDRÍA
ÚLTIMA ÉPOCA HACIA 715-332 332-30 A.C
RECONSTRUCCIÓN DE LOS TEMPLOS DE EDFÚ, KOM-OMBO,DANDARA
BASILICAS CRISTIANAS, PRIMEROS MONASTERIOS
30-625D.C

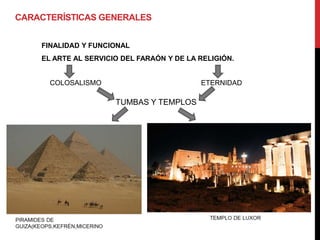

5. CARACTERÍSTICAS GENERALES
FINALIDAD Y FUNCIONAL
EL ARTE AL SERVICIO DEL FARAÓN Y DE LA RELIGIÓN.
COLOSALISMO ETERNIDAD
TUMBAS Y TEMPLOS

6. INFLUENCIA DEL MEDIO FÍSICO Y PAISAJE AGRARIO

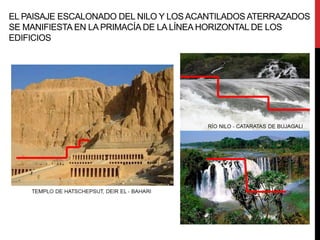

8. EL PAISAJE ESCALONADO DEL NILO Y LOS ACANTILADOS ATERRAZADOS
SE MANIFIESTA EN LA PRIMACÍA DE LA LÍNEA HORIZONTAL DE LOS
EDIFICIOS

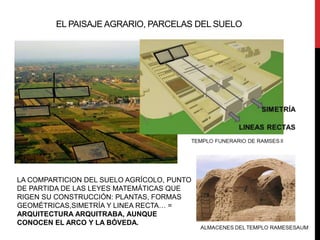

9. EL PAISAJE AGRARIO, PARCELAS DEL SUELO
LA COMPARTICION DEL SUELO AGRÍCOLO, PUNTO
DE PARTIDA DE LAS LEYES MATEMÁTICAS QUE
RIGEN SU CONSTRUCCIÓN: PLANTAS, FORMAS
GEOMÉTRICAS,SIMETRÍA Y LINEA RECTA… =
ARQUITECTURA ARQUITRABA, AUNQUE
CONOCEN EL ARCO Y LA BÓVEDA.

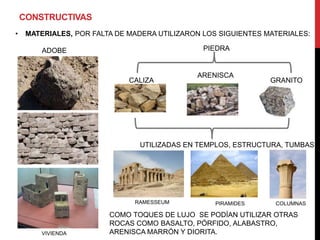

10. CONSTRUCTIVAS
• MATERIALES, POR FALTA DE MADERA UTILIZARON LOS SIGUIENTES MATERIALES:
ADOBE PIEDRA
ARENISCA
CALIZA GRANITO
UTILIZADAS EN TEMPLOS, ESTRUCTURA, TUMBAS
RAMESSEUM PIRAMIDES COLUMNAS
COMO TOQUES DE LUJO SE PODÍAN UTILIZAR OTRAS
ROCAS COMO BASALTO, PÓRFIDO, ALABASTRO,
VIVIENDA ARENISCA MARRÓN Y DIORITA.

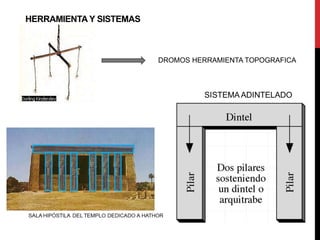

11. HERRAMIENTA Y SISTEMAS
DROMOS HERRAMIENTA TOPOGRAFICA

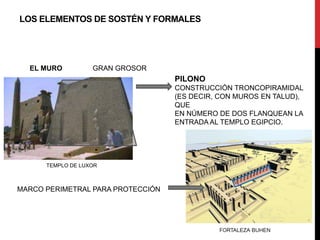

12. LOS ELEMENTOS DE SOSTÉN Y FORMALES
EL MURO GRAN GROSOR
PILONO
CONSTRUCCIÓN TRONCOPIRAMIDAL
(ES DECIR, CON MUROS EN TALUD),
QUE
EN NÚMERO DE DOS FLANQUEAN LA
ENTRADA AL TEMPLO EGIPCIO.

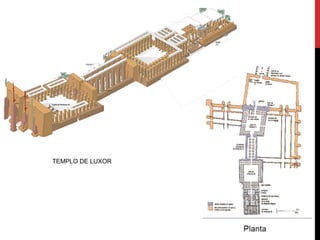

TEMPLO DE LUXOR
MARCO PERIMETRAL PARA PROTECCIÓN

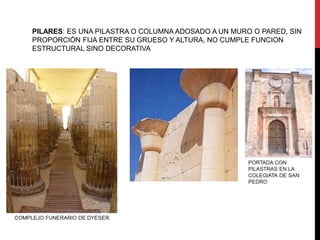

13. PILARES: ES UNA PILASTRA O COLUMNA ADOSADO A UN MURO O PARED, SIN
PROPORCIÓN FIJA ENTRE SU GRUESO Y ALTURA, NO CUMPLE FUNCION
ESTRUCTURAL SINO DECORATIVA

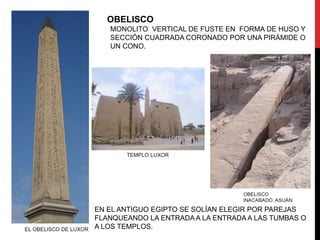

14. OBELISCO
MONOLITO VERTICAL DE FUSTE EN FORMA DE HUSO Y
SECCIÓN CUADRADA CORONADO POR UNA PIRÁMIDE O
UN CONO.
EN EL ANTIGUO EGIPTO SE SOLÍAN ELEGIR POR PAREJAS
FLANQUEANDO LA ENTRADA A LA ENTRADA A LAS TUMBAS O
A LOS TEMPLOS.

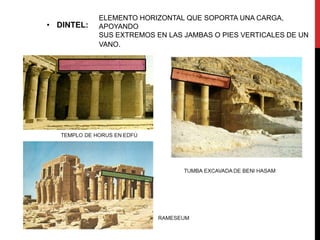

15. ELEMENTO HORIZONTAL QUE SOPORTA UNA CARGA,
• DINTEL: APOYANDO
SUS EXTREMOS EN LAS JAMBAS O PIES VERTICALES DE UN
VANO.

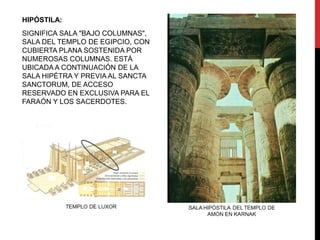

16. HIPÓSTILA:
SIGNIFICA SALA "BAJO COLUMNAS",
SALA DEL TEMPLO DE EGIPCIO, CON
CUBIERTA PLANA SOSTENIDA POR
NUMEROSAS COLUMNAS. ESTÁ
UBICADA A CONTINUACIÓN DE LA
SALA HIPÉTRA Y PREVIA AL SANCTA
SANCTORUM, DE ACCESO
RESERVADO EN EXCLUSIVA PARA EL
FARAÓN Y LOS SACERDOTES.

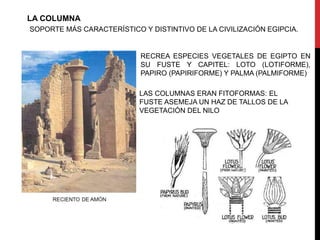

17. LA COLUMNA
SOPORTE MÁS CARACTERÍSTICO Y DISTINTIVO DE LA CIVILIZACIÓN EGIPCIA.
RECREA ESPECIES VEGETALES DE EGIPTO EN
SU FUSTE Y CAPITEL: LOTO (LOTIFORME),
PAPIRO (PAPIRIFORME) Y PALMA (PALMIFORME)
LAS COLUMNAS ERAN FITOFORMAS: EL
FUSTE ASEMEJA UN HAZ DE TALLOS DE LA
VEGETACIÓN DEL NILO

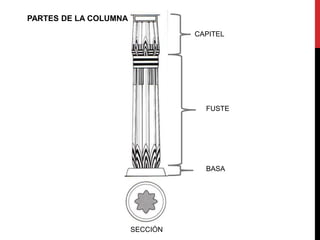

18. PARTES DE LA COLUMNA
CAPITEL
FUSTE
BASA
SECCIÓN

19. TIPOS DE COLUMNAS
AUNQUE SE HAN REGISTRADO MÁS DE 20 TIPOS DE COLUMNAS EN TEMPLOS DE
DIFERENTES PERIÓDOS
LAS MÁS COMÚNES
• LA PAPIRIFORME, ABIERTA O CERRADA
• LA LOTIFORME
• LA PALMIFORME

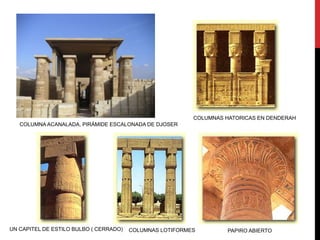

20. COLUMNAS HATORICAS EN DENDERAH
COLUMNA ACANALADA, PIRÁMIDE ESCALONADA DE DJOSER
UN CAPITEL DE ESTILO BULBO ( CERRADO) COLUMNAS LOTIFORMES PAPIRO ABIERTO

21. VIVIENDA
FUNCIÓN
LA MAYORÍA DE LA
POBLACIÓN EGIPCIA
ERA CAMPESINA Y
VIVÍA EN PEQUEÑAS
ALDEAS A ORILLAS
DEL NILO.
LAS CASAS DE LOS
CAMPESINOS NO
TENÍAN APENAS
COMODIDADES Y
ESTABAN
AGRUPADAS
FORMANDO
PUEBLOS O
PEQUEÑAS ALDEAS.

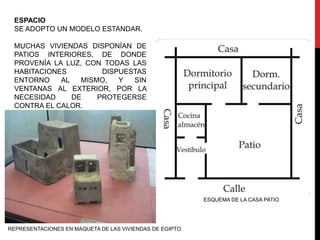

22. ESPACIO
SE ADOPTO UN MODELO ESTANDAR.
MUCHAS VIVIENDAS DISPONÍAN DE
PATIOS INTERIORES, DE DONDE
PROVENÍA LA LUZ, CON TODAS LAS
HABITACIONES DISPUESTAS
ENTORNO AL MISMO, Y SIN
VENTANAS AL EXTERIOR, POR LA
NECESIDAD DE PROTEGERSE
CONTRA EL CALOR.
ESQUEMA DE LA CASA PATIO
REPRESENTACIONES EN MAQUETA DE LAS VIVIENDAS DE EGIPTO

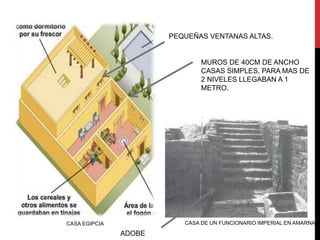

23. PEQUEÑAS VENTANAS ALTAS.
MUROS DE 40CM DE ANCHO
CASAS SIMPLES, PARA MAS DE
2 NIVELES LLEGABAN A 1
METRO.
CASA EGIPCIA CASA DE UN FUNCIONARIO IMPERIAL EN AMARNA
ADOBE

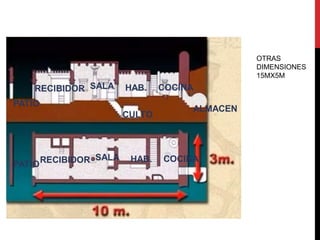

24. OTRAS
DIMENSIONES
15MX5M

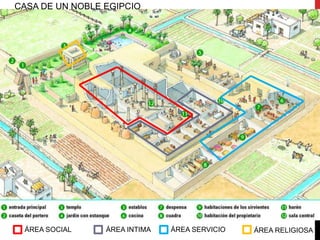

25. CASA DE UN NOBLE EGIPCIO
ÁREA SOCIAL ÁREA INTIMA ÁREA SERVICIO ÁREA RELIGIOSA

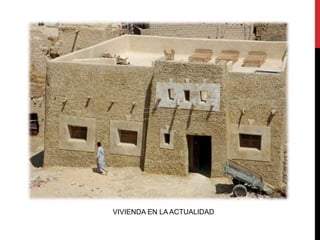

26. VIVIENDA EN LA ACTUALIDAD

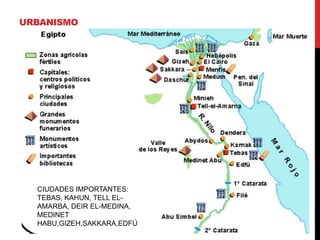

27. URBANISMO
CIUDADES IMPORTANTES:
TEBAS, KAHUN, TELL EL-
AMARBA, DEIR EL-MEDINA,
MEDINET
HABU,GIZEH,SAKKARA,EDFÚ

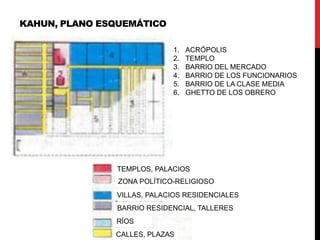

28. KAHUN, PLANO ESQUEMÁTICO
1. ACRÓPOLIS
2. TEMPLO
3. BARRIO DEL MERCADO
4. BARRIO DE LOS FUNCIONARIOS
5. BARRIO DE LA CLASE MEDIA
6. GHETTO DE LOS OBRERO
TEMPLOS, PALACIOS
ZONA POLÍTICO-RELIGIOSO
VILLAS, PALACIOS RESIDENCIALES
BARRIO RESIDENCIAL, TALLERES
RÍOS
CALLES, PLAZAS

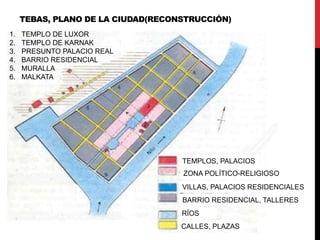

29. TEBAS, PLANO DE LA CIUDAD(RECONSTRUCCIÓN)
1. TEMPLO DE LUXOR
2. TEMPLO DE KARNAK
3. PRESUNTO PALACIO REAL
4. BARRIO RESIDENCIAL
5. MURALLA
6. MALKATA
TEMPLOS, PALACIOS
ZONA POLÍTICO-RELIGIOSO
VILLAS, PALACIOS RESIDENCIALES
BARRIO RESIDENCIAL, TALLERES
RÍOS
CALLES, PLAZAS

30. AMARNA 1. CALLE REAL
2. GRAN TEMPLO DE ATÓN
3. PEQUEÑO TEMPLO DE ATÓN
4. GRAN SALA HIPÓSTALA
5. ÁREA EL PALACIO
6. PUENTE
7. RESIDENCIAL REAL
8. ALMACENES
9. POLIÍA
10. GUARDIA
11. OFICINAS Y TALLERES
TEMPLOS, PALACIOS
ZONA POLÍTICO-RELIGIOSO
VILLAS, PALACIOS RESIDENCIALES
BARRIO RESIDENCIAL, TALLERES
RÍOS
CALLES, PLAZAS

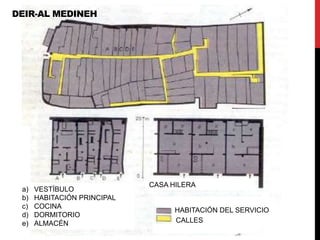

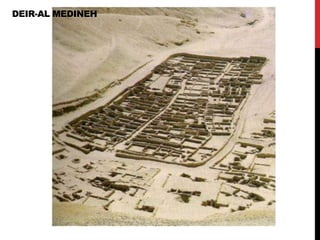

31. DEIR-AL MEDINEH
CASA HILERA
a) VESTÍBULO
b) HABITACIÓN PRINCIPAL
c) COCINA
HABITACIÓN DEL SERVICIO
d) DORMITORIO
e) ALMACÉN CALLES

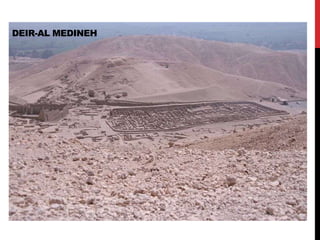

32. DEIR-AL MEDINEH

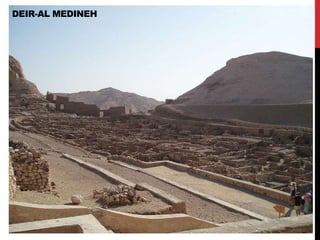

33. DEIR-AL MEDINEH

34. DEIR-AL MEDINEH

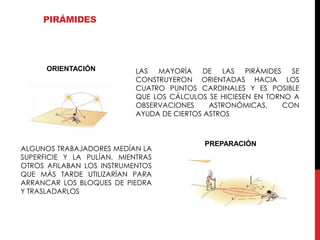

35. PIRÁMIDES
ORIENTACIÓN LAS MAYORÍA DE LAS PIRÁMIDES SE
CONSTRUYERON ORIENTADAS HACIA LOS
CUATRO PUNTOS CARDINALES Y ES POSIBLE
QUE LOS CÁLCULOS SE HICIESEN EN TORNO A
OBSERVACIONES ASTRONÓMICAS, CON
AYUDA DE CIERTOS ASTROS
PREPARACIÓN
ALGUNOS TRABAJADORES MEDÍAN LA
SUPERFICIE Y LA PULÍAN, MIENTRAS
OTROS AFILABAN LOS INSTRUMENTOS
QUE MÁS TARDE UTILIZARÍAN PARA
ARRANCAR LOS BLOQUES DE PIEDRA
Y TRASLADARLOS

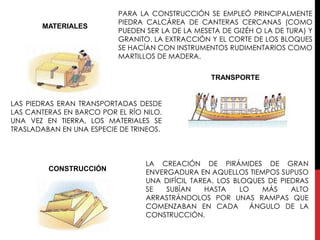

36. PARA LA CONSTRUCCIÓN SE EMPLEÓ PRINCIPALMENTE
PIEDRA CALCÁREA DE CANTERAS CERCANAS (COMO
MATERIALES
PUEDEN SER LA DE LA MESETA DE GIZÉH O LA DE TURA) Y
GRANITO. LA EXTRACCIÓN Y EL CORTE DE LOS BLOQUES
SE HACÍAN CON INSTRUMENTOS RUDIMENTARIOS COMO
MARTILLOS DE MADERA.
TRANSPORTE
LAS PIEDRAS ERAN TRANSPORTADAS DESDE
LAS CANTERAS EN BARCO POR EL RÍO NILO.
UNA VEZ EN TIERRA, LOS MATERIALES SE
TRASLADABAN EN UNA ESPECIE DE TRINEOS.
LA CREACIÓN DE PIRÁMIDES DE GRAN
CONSTRUCCIÓN ENVERGADURA EN AQUELLOS TIEMPOS SUPUSO
UNA DIFÍCIL TAREA. LOS BLOQUES DE PIEDRAS
SE SUBÍAN HASTA LO MÁS ALTO
ARRASTRÁNDOLOS POR UNAS RAMPAS QUE
COMENZABAN EN CADA ÁNGULO DE LA
CONSTRUCCIÓN.

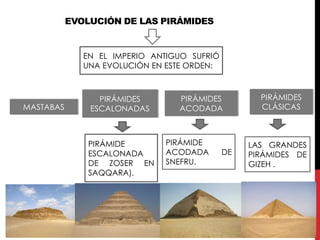

37. EVOLUCIÓN DE LAS PIRÁMIDES
EN EL IMPERIO ANTIGUO SUFRIÓ
UNA EVOLUCIÓN EN ESTE ORDEN:
PIRÁMIDES PIRÁMIDES PIRÁMIDES
MASTABAS ESCALONADAS ACODADA CLÁSICAS
PIRÁMIDE PIRÁMIDE LAS GRANDES
ESCALONADA ACODADA DE PIRÁMIDES DE
DE ZOSER EN SNEFRU. GIZEH .
SAQQARA).

38. RECIBIERON ESE NOMBRE POR SU
SEMEJANZA CON LAS CASAS
MASTABA EGIPCIAS DE ADOBE EN FORMA DE
PIRÁMIDE TRUNCADA.
FUERON LAS TUMBAS DE LOS
MIEMBROS DE LA FAMILIA REAL,
ALTOS MANDOS, CORTESANOS Y
FUNCIONARIOS.
LA SALA CENTRAL SE RESERVABA
PARA EL DIFUNTO, Y EN LAS
DEMÁS SE COLOCABA EL AJUAR
FUNERARIO Y LOS VÍVERES PARA
LA OTRA VIDA.

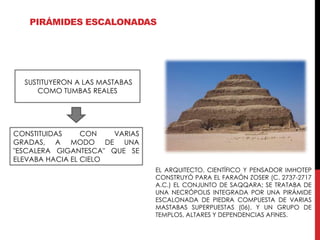

39. PIRÁMIDES ESCALONADAS
SUSTITUYERON A LAS MASTABAS
COMO TUMBAS REALES
CONSTITUIDAS CON VARIAS
GRADAS, A MODO DE UNA
"ESCALERA GIGANTESCA" QUE SE
ELEVABA HACIA EL CIELO

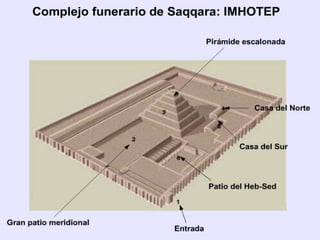

EL ARQUITECTO, CIENTÍFICO Y PENSADOR IMHOTEP
CONSTRUYÓ PARA EL FARAÓN ZOSER (C. 2737-2717
A.C.) EL CONJUNTO DE SAQQARA; SE TRATABA DE
UNA NECRÓPOLIS INTEGRADA POR UNA PIRÁMIDE
ESCALONADA DE PIEDRA COMPUESTA DE VARIAS
MASTABAS SUPERPUESTAS (06), Y UN GRUPO DE
TEMPLOS, ALTARES Y DEPENDENCIAS AFINES.

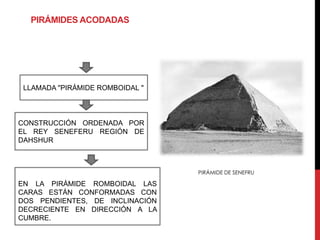

40. PIRÁMIDES ACODADAS
LLAMADA "PIRÁMIDE ROMBOIDAL "
CONSTRUCCIÓN ORDENADA POR
EL REY SENEFERU REGIÓN DE
DAHSHUR
PIRÁMIDE DE SENEFRU
EN LA PIRÁMIDE ROMBOIDAL LAS
CARAS ESTÁN CONFORMADAS CON
DOS PENDIENTES, DE INCLINACIÓN
DECRECIENTE EN DIRECCIÓN A LA
CUMBRE.

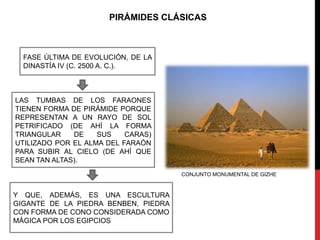

41. PIRÁMIDES CLÁSICAS
FASE ÚLTIMA DE EVOLUCIÓN, DE LA
DINASTÍA IV (C. 2500 A. C.).
LAS TUMBAS DE LOS FARAONES
TIENEN FORMA DE PIRÁMIDE PORQUE
REPRESENTAN A UN RAYO DE SOL
PETRIFICADO (DE AHÍ LA FORMA
TRIANGULAR DE SUS CARAS)
UTILIZADO POR EL ALMA DEL FARAÓN
PARA SUBIR AL CIELO (DE AHÍ QUE
SEAN TAN ALTAS).

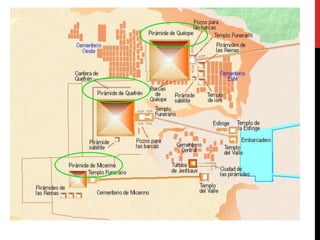

CONJUNTO MONUMENTAL DE GIZHE
Y QUE, ADEMÁS, ES UNA ESCULTURA
GIGANTE DE LA PIEDRA BENBEN, PIEDRA
CON FORMA DE CONO CONSIDERADA COMO
MÁGICA POR LOS EGIPCIOS

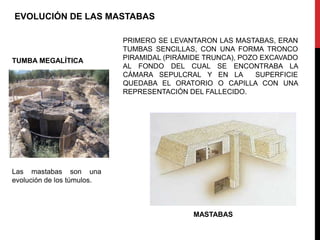

43. EVOLUCIÓN DE LAS MASTABAS
PRIMERO SE LEVANTARON LAS MASTABAS, ERAN
TUMBAS SENCILLAS, CON UNA FORMA TRONCO
TUMBA MEGALÍTICA PIRAMIDAL (PIRÁMIDE TRUNCA), POZO EXCAVADO
AL FONDO DEL CUAL SE ENCONTRABA LA
CÁMARA SEPULCRAL Y EN LA SUPERFICIE
QUEDABA EL ORATORIO O CAPILLA CON UNA
REPRESENTACIÓN DEL FALLECIDO.
Las mastabas son una
evolución de los túmulos.
MASTABAS

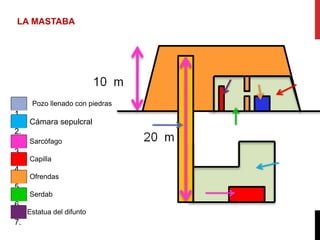

44. LA MASTABA
Pozo llenado con piedras
1.
Cámara sepulcral
2.
Sarcófago
3.
Capilla
4.
Ofrendas
5.
Serdab
6.
Estatua del difunto
7.

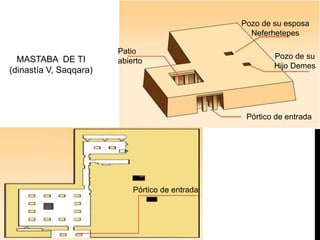

45. Pozo de su esposa
Neferhetepes
Patio
MASTABA DE TI Pozo de su
abierto
Hijo Demes
(dinastía V, Saqqara)
Pórtico de entrada
Pórtico de entrada

46. LOS HIPOGEOS O “CASAS DE LA
ETERNIDAD”
CONJUNTO DE CÁMARAS SEPULCRALES
EXCAVADAS EN LA ROCA QUE
COMENZARON A REALIZARSE EN
EL IMPERIO MEDIO PERO QUE
ALCANZARÁN SU ESPLENDOR EN
EL NUEVO.
VALLE DE LOS REYES VALLE DE LOS REYNAS

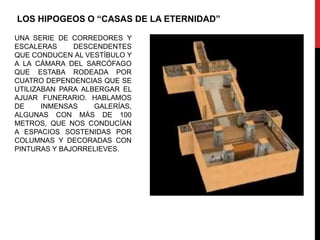

47. LOS HIPOGEOS O “CASAS DE LA ETERNIDAD”
UNA SERIE DE CORREDORES Y
ESCALERAS DESCENDENTES
QUE CONDUCEN AL VESTÍBULO Y
A LA CÁMARA DEL SARCÓFAGO
QUE ESTABA RODEADA POR
CUATRO DEPENDENCIAS QUE SE
UTILIZABAN PARA ALBERGAR EL
AJUAR FUNERARIO. HABLAMOS
DE INMENSAS GALERÍAS,
ALGUNAS CON MÁS DE 100
METROS, QUE NOS CONDUCÍAN
A ESPACIOS SOSTENIDAS POR
COLUMNAS Y DECORADAS CON
PINTURAS Y BAJORRELIEVES.

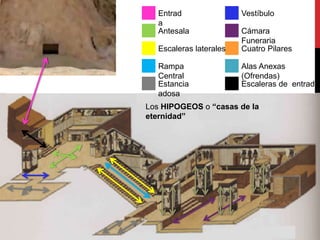

49. Entrad Vestíbulo
a
Antesala Cámara
Funeraria
Escaleras laterales Cuatro Pilares
Rampa Alas Anexas
Central (Ofrendas)
Estancia Escaleras de entrada
adosa
Los HIPOGEOS o “casas de la
eternidad”

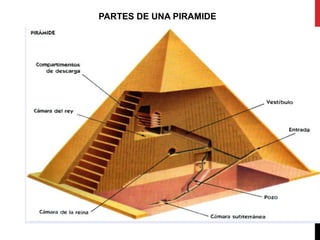

51. PARTES DE UNA PIRAMIDE

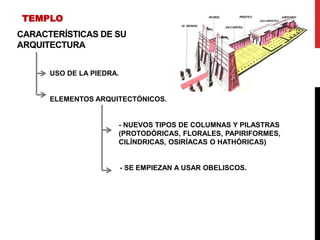

52. TEMPLO
CARACTERÍSTICAS DE SU
ARQUITECTURA
USO DE LA PIEDRA.
ELEMENTOS ARQUITECTÓNICOS.
- NUEVOS TIPOS DE COLUMNAS Y PILASTRAS
(PROTODÓRICAS, FLORALES, PAPIRIFORMES,
CILÍNDRICAS, OSIRÍACAS O HATHÓRICAS)
- SE EMPIEZAN A USAR OBELISCOS.

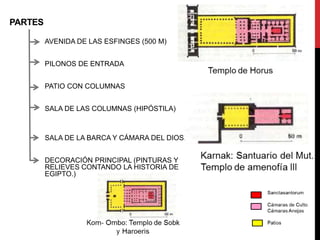

53. PARTES
AVENIDA DE LAS ESFINGES (500 M)
PILONOS DE ENTRADA
PATIO CON COLUMNAS
SALA DE LAS COLUMNAS (HIPÓSTILA)
SALA DE LA BARCA Y CÁMARA DEL DIOS.
DECORACIÓN PRINCIPAL (PINTURAS Y
RELIEVES CONTANDO LA HISTORIA DE
EGIPTO.)

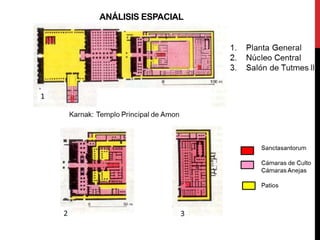

54. ANÁLISIS ESPACIAL

55. TEMPLOS RELIGIOSOS
TEMPLO DE AMÓN EN KARNAK
TEMPLO DE MONTU EN ERMANT
TEMPLO DE LUXOR

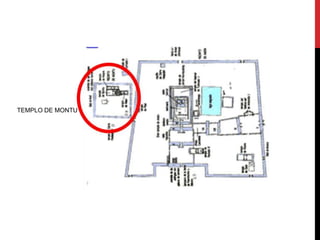

56. TEMPLO DE MONTU

57. TEMPLO DE LUXOR

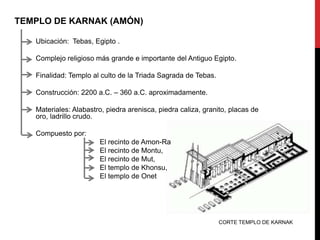

59. TEMPLO DE KARNAK (AMÓN)
Ubicación: Tebas, Egipto .
Complejo religioso más grande e importante del Antiguo Egipto.
Finalidad: Templo al culto de la Triada Sagrada de Tebas.
Construcción: 2200 a.C. – 360 a.C. aproximadamente.
Materiales: Alabastro, piedra arenisca, piedra caliza, granito, placas de
oro, ladrillo crudo.
Compuesto por:
El recinto de Amon-Ra
El recinto de Montu,
El recinto de Mut,
El templo de Khonsu,
El templo de Onet
CORTE TEMPLO DE KARNAK

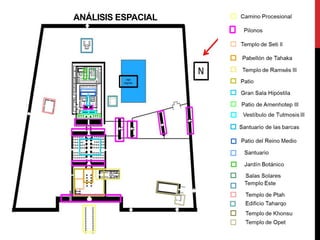

60. ANÁLISIS ESPACIAL

61. ANÁLISIS GEOMÉTRICO
PLANTA ASIMÉTRICA
TRAMA ORTOGONAL
MÓDULOS CUADRADOS Y RECTANGULARES.
SIMETRÍA ENTRE SUS FACHADAS E
PLANTA
INTERIORES
FACHADA
CORTE

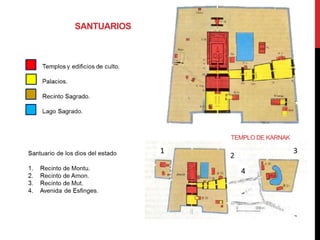

62. SANTUARIOS
TEMPLO DE KARNAK
