Actividad integradora 6 CREAR UN RECURSO MULTIMEDIA
Mejorar organización almacén empresa rebobinados

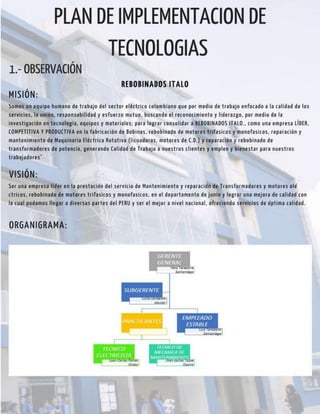

1.
2.
3.
4.

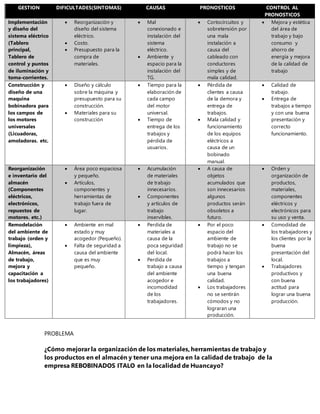

5. PROBLEMA
¿Cómo mejorar la organización de los materiales, herramientas de trabajo y
los productos en el almacén y tener una mejora en la calidad de trabajo de la
empresa REBOBINADOS ITALO en la localidad de Huancayo?
GESTION DIFICULTADES(SINTOMAS) CAUSAS PRONOSTICOS CONTROL AL
PRONOSTICOS
Implementación
y diseño del
sistema eléctrico
(Tablero
principal,
Tablero de
control y puntos
de iluminación y
toma-corrientes.
Reorganización y
diseño del sistema
eléctrico.
Costo.
Presupuesto para la
compra de
materiales.
Mal
conexionado e
instalación del
sistema
eléctrico.
Ambiente y
espacio para la
instalación del
TG.
Cortocircuitos y
sobretensión por
una mala
instalación a
causa del
cableado con
conductores
simples y de
mala calidad.
Mejora y estética
del área de
trabajo y bajo
consumo y
ahorro de
energía y mejora
de la calidad de
trabajo

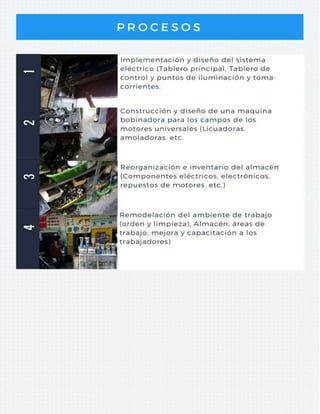

Construcción y
diseño de una
maquina
bobinadora para
los campos de
los motores
universales
(Licuadoras,
amoladoras. etc.
Diseño y cálculo
sobre la máquina y
presupuesto para su
construcción.
Materiales para su
construcción
Tiempo para la
elaboración de
cada campo
del motor
universal.
Tiempo de
entrega de los
trabajos y
pérdida de
usuarios.
Pérdida de
clientes a causa
de la demora y
entrega de
trabajos.
Mala calidad y
funcionamiento
de los equipos
eléctricos a
causa de un
bobinado
manual.
Calidad de
trabajo.
Entrega de
trabajos a tiempo
y con una buena
presentación y
correcto
funcionamiento.
Reorganización
e inventario del
almacén
(Componentes
eléctricos,
electrónicos,
repuestos de
motores. etc.)
Área poco espaciosa
y pequeño.
Artículos,
componentes y
herramientas de
trabajo fuera de
lugar.
Acumulación
de materiales
de trabajo
innecesarios.
Componentes
y artículos de
trabajo
inservibles.
A causa de
objetos
acumulados que
son innecesarios
algunos
productos serán
obsoletos a
futuro.
Orden y
organización de
productos,
materiales,
componentes
eléctricos y
electrónicos para
su uso y venta.
Remodelación
del ambiente de
trabajo (orden y
limpieza),
Almacén, áreas
de trabajo,
mejora y
capacitación a
los trabajadores)
Ambiente en mal
estado y muy
acogedor (Pequeño).
Falta de seguridad a
causa del ambiente
que es muy
pequeño.
Perdida de
materiales a
causa de la
poca seguridad
del local.
Perdida de
trabajo a causa
del ambiente
acogedor e
incomodidad
de los
trabajadores.
Por el poco
espacio del
ambiente de
trabajo no se
podrá hacer los
trabajos a
tiempo y tengan
una buena
calidad.
Los trabajadores
no se sentirán
cómodos y no
lograran una
producción.
Comodidad de
los trabajadores y
los clientes por la
buena
presentación del
local.
Trabajadores
productivos y
con buena
actitud para
lograr una buena
producción.

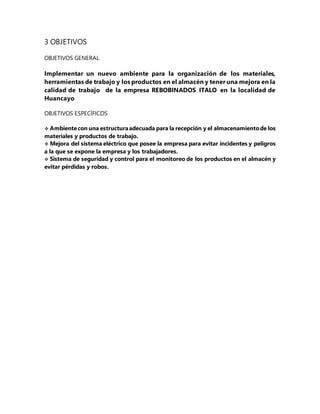

6. 3 OBJETIVOS
OBJETIVOS GENERAL
Implementar un nuevo ambiente para la organización de los materiales,
herramientas de trabajo y los productos en el almacén y tener una mejora en la
calidad de trabajo de la empresa REBOBINADOS ITALO en la localidad de
Huancayo
OBJETIVOS ESPECÍFICOS
Ambientecon una estructuraadecuada para la recepción y el almacenamientode los
materiales y productos de trabajo.
Mejora del sistema eléctrico que posee la empresa para evitar incidentes y peligros
a la que se expone la empresa y los trabajadores.
Sistema de seguridad y control para el monitoreo de los productos en el almacén y
evitar pérdidas y robos.
7. 4. EVALUACION TECNOLOGIA
OBJETIVO TECNOLOGIA DESCRIPCION SE ACEPTA
Ambiente con una
estructura adecuada
para la recepción y el
almacenamiento de
los materiales y
productos de trabajo
Góndolas metálicas Para el almacén de los
materiales,
herramientas de
trabajo y los
productos que se
venderán.
SI ( x )
NO ( )
Mesa de trabajo de
acero INOX cerrada
Para realizar los
trabajos de
rebobinado de los
motores Universales y
de corriente AC Y DC.
SI ( x )
NO ( )
Sillas ergonómicas
ERGO 255
Para la comodidad de
los trabajadores y
lograr una buena
producción.
SI ( )
NO ( x )
OBJETIVO TECNOLOGIA DESCRIPCION SE ACEPTA
Mejora del sistema
eléctrico que
posee la empresa
para evitar
incidentes y
peligros a la que se
expone la empresa
y los trabajadores.
Instalación de un
Tablero general
Para el control de los
puntos de
tomacorriente,
luminaria y las
maquinas que se
utilizaran.
SI ( x )
NO ( )
Instalación de puntos
de tomacorriente y los
puntos de luminaria
Para todo lo que se
requerirá el uso que
es de energía eléctrica
como maquinas, etc.
SI ( x )
NO ( )
Instalación de la
maquina
rebobinadora
Para la elaboración de
los motores
universales, de CA y
CD.
SI ( )
NO ( x )

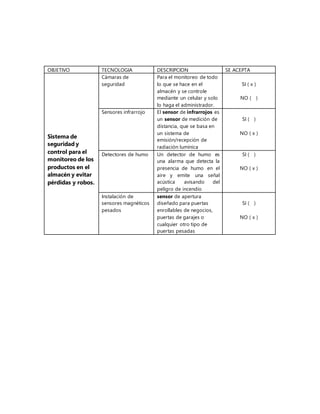

8. OBJETIVO TECNOLOGIA DESCRIPCION SE ACEPTA
Sistema de
seguridad y
control para el
monitoreo de los
productos en el
almacén y evitar
pérdidas y robos.
Cámaras de
seguridad
Para el monitoreo de todo
lo que se hace en el
almacén y se controle
mediante un celular y solo
lo haga el administrador.
SI ( x )
NO ( )
Sensores infrarrojo El sensor de infrarrojos es
un sensor de medición de
distancia, que se basa en
un sistema de
emisión/recepción de
radiación lumínica
SI ( )
NO ( x )
Detectores de humo Un detector de humo es
una alarma que detecta la
presencia de humo en el
aire y emite una señal
acústica avisando del
peligro de incendio
SI ( )
NO ( x )
Instalación de
sensores magnéticos
pesados
sensor de apertura
diseñado para puertas
enrollables de negocios,
puertas de garajes o
cualquier otro tipo de
puertas pesadas
SI ( )
NO ( x )

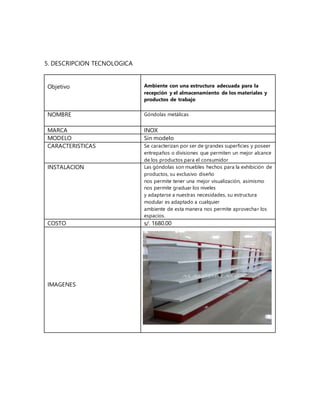

9. 5. DESCRIPCION TECNOLOGICA
Objetivo Ambiente con una estructura adecuada para la
recepción y el almacenamiento de los materiales y
productos de trabajo
NOMBRE Góndolas metálicas
MARCA INOX
MODELO Sin modelo
CARACTERISTICAS Se caracterizan por ser de grandes superficies y poseer
entrepaños o divisiones que permiten un mejor alcance
de los productos para el consumidor
INSTALACION Las góndolas son muebles hechos para la exhibición de
productos, su exclusivo diseño
nos permite tener una mejor visualización, asimismo
nos permite graduar los niveles
y adaptarse a nuestras necesidades, su estructura
modular es adaptado a cualquier
ambiente de esta manera nos permite aprovechar los
espacios.
COSTO s/. 1680.00
IMAGENES

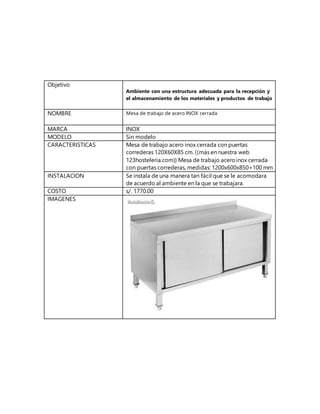

10. Objetivo
Ambiente con una estructura adecuada para la recepción y
el almacenamiento de los materiales y productos de trabajo
NOMBRE Mesa de trabajo de acero INOX cerrada
MARCA INOX
MODELO Sin modelo
CARACTERISTICAS Mesa de trabajo acero inox cerrada con puertas
correderas 120X60X85 cm. ((más en nuestra web
123hosteleria.com)) Mesa de trabajo aceroinox cerrada
con puertas correderas, medidas: 1200x600x850+100 mm
INSTALACION Se instala de una manera tan fácil que se le acomodara
de acuerdo al ambiente en la que se trabajara.
COSTO s/. 1770.00
IMAGENES
11.

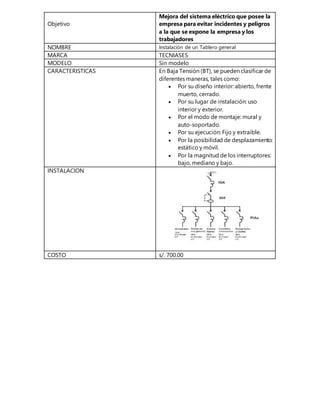

12. Objetivo
Mejora del sistema eléctrico que posee la
empresa para evitar incidentes y peligros
a la que se expone la empresa y los
trabajadores
NOMBRE Instalación de un Tablero general
MARCA TECNIASES
MODELO Sin modelo
CARACTERISTICAS En Baja Tensión (BT), se pueden clasificar de
diferentes maneras, tales como:
Por su diseño interior: abierto, frente
muerto, cerrado.
Por su lugar de instalación: uso
interior y exterior.
Por el modo de montaje: mural y
auto-soportado.
Por su ejecución: Fijo y extraíble.
Por la posibilidad de desplazamiento:
estático y móvil.
Por la magnitud de los interruptores:
bajo, mediano y bajo.
INSTALACION
COSTO s/. 700.00

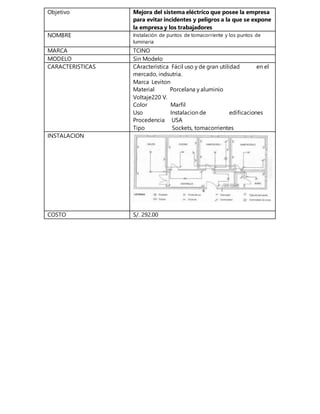

14. Objetivo Mejora del sistema eléctrico que posee la empresa
para evitar incidentes y peligros a la que se expone
la empresa y los trabajadores
NOMBRE Instalación de puntos de tomacorriente y los puntos de
luminaria
MARCA TCINO
MODELO Sin Modelo

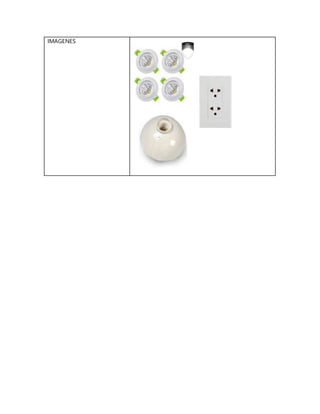

CARACTERISTICAS CAracterística Fácil uso y de gran utilidad en el
mercado, indsutria.
Marca Leviton
Material Porcelana y aluminio
Voltaje220 V.
Color Marfil
Uso Instalacion de edificaciones
Procedencia USA
Tipo Sockets, tomacorrientes
INSTALACION
COSTO S/. 292.00

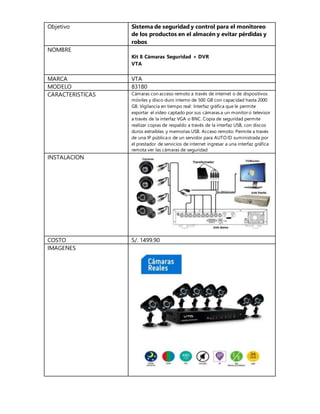

16. Objetivo Sistema de seguridad y control para el monitoreo
de los productos en el almacén y evitar pérdidas y
robos
NOMBRE
Kit 8 Cámaras Seguridad + DVR
VTA
MARCA VTA
MODELO 83180
CARACTERISTICAS Cámaras con acceso remoto a través de internet o de dispositivos
móviles y disco duro interno de 500 GB con capacidad hasta 2000
GB. Vigilancia en tiempo real: Interfaz gráfica que le permite
exportar el video captado por sus cámaras a un monitoro televisor
a través de la interfaz VGA o BNC. Copia de seguridad permite
realizar copias de respaldo a través de la interfaz USB, con discos
duros extraíbles y memorias USB. Acceso remoto: Permite a través
de una IP pública o de un servidor para AUTO ID suministrada por
el prestador de servicios de internet ingresar a una interfaz gráfica
remota ver las cámaras de seguridad
INSTALACION
COSTO S/. 1499.90
IMAGENES

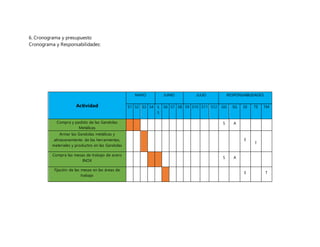

17. 6. Cronograma y presupuesto
Cronograma y Responsabilidades:
Actividad
MAYO JUNIO JULIO RESPONSABILIDADES
S1 S2 S3 S4 S
5
S6 S7 S8 S9 S10 S11 S12 GG SG EE TE TM
Compra y pedido de las Gandolas
Metálicas
S A
Armar las Gandolas metálicas y
almacenamiento de las herramientas,
materiales y productos en las Gandolas
E
T
Compra las mesas de trabajo de acero
INOX
S A
Fijación de las mesas en las áreas de
trabajo
E T
18. Actividad
MAYO JUNIO JULIO RESPONSABILIDADES
S1 S2 S3 S4 S
5
S6 S7 S8 S9 S10 S11 S12 GG SG EE TE TM
Compra y pedido del Tablero General
para el sistema eléctrico
S A
Compra de Termo-magnéticos Trifásicos
y Monofásicos, Conductores
s A
Fijación del tablero General, Realizar
Cableado y Conexionado E T T
Compra y pedido de los Tomacorrientes,
Zockets, Focos Led
S A
Realizar plano eléctrico de acuerdo a los
cálculos obtenidos de cada llave térmica
S A E
Realizar cableado e instalación de los
tomacorrientes, zockets y de los focos
leds
E T T
19. Actividad
MAYO JUNIO JULIO RESPONSABILIDADES
S1 S2 S3 S4 S5 S6 S7 S8 S9 S10 S11 S12 GG SG EE TE TM
Compra y pedido de las Cámaras de
seguridad
S A
Supervisión del estado de las cámaras de
seguridad
A E
Fijación e instalación de las cámaras,
realizar cableado.
T T
Configuración de las cámaras y realizar
pruebas.
E

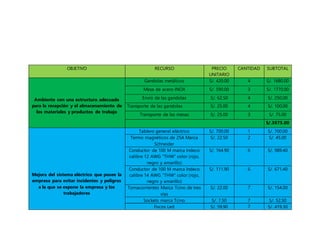

20. OBJETIVO RECURSO PRECIO
UNITARIO
CANTIDAD SUBTOTAL
Ambiente con una estructura adecuada
para la recepción y el almacenamiento de
los materiales y productos de trabajo
Gandolas metálicos S/. 420.00 4 S/. 1680.00
Mesa de acero INOX S/. 590.00 3 S/. 1770.00
Envió de las gandolas S/. 62.50 4 S/. 250.00
Transporte de las gandolas S/. 25.00 4 S/. 100.00
Transporte de las mesas S/. 25.00 3 S/. 75.00
S/.3875.00
Mejora del sistema eléctrico que posee la
empresa para evitar incidentes y peligros
a la que se expone la empresa y los
trabajadores
Tablero general eléctrico S/. 700.00 1 S/. 700.00
Termo magnéticos de 25A Marca
Schneider
S/. 22.50 2 S/. 45.00
Conductor de 100 M marca Indeco
calibre 12 AWG “THW” color (rojo,
negro y amarillo)
S/. 164.90 6 S/. 989.40
Conductor de 100 M marca Indeco
calibre 14 AWG “THW” color (rojo,
negro y amarillo)
S/. 111.90 6 S/. 671.40
Tomacorrientes Marca Tcino de tres
vías
S/. 22.00 7 S/. 154.00
Sockets marca Tcino S/. 7.50 7 S/. 52.50
Focos Led S/. 59.90 7 S/. 419.30
21. Termo-magnéticos de 15A Marca
Schneider
S/. 22.50 1 S/. 22.50
Elaboración del Plano eléctrico S/. 150.00 3 S/. 450.00
S/.3504.10
Sistema de seguridad y control para el
monitoreo de los productos en el
almacén y evitar pérdidas y robos
Kit 8 Cámaras Seguridad + DVR
VTA
S/. 1499.90 1 S/.1499.90
Cable UTP – CAT 5E 100 M S/. 134.90 2 S/. 269.80
Canaleta Cerrada con adhesivo
Blanco 20x10mm
S/. 3.50 30 S/. 105.00
Caja de derivación PVC sin cono
10x10x7cm
S/. 6.90 8 S/. 55.20
Conectores RJ45 S/. 1.50 20 S/. 30.00
S/.1959.90
TOTAL S/. 9390.00
