El documento describe los principales aspectos de un plan de monitoreo ambiental. Explica que el monitoreo ambiental es una herramienta importante para evaluar impactos ambientales y controlar actividades productivas. El objetivo principal de un plan de monitoreo es determinar el cumplimiento de normas ambientales y evaluar el impacto de las actividades en el ambiente, con el fin de lograr estándares de calidad ambiental en las cuencas hidrográficas y áreas de influencia de proyectos.

1. 2013
Plan de Monitoreo
Ambiental
Ministerio de Energía y Minas
Ing. REYES RODRIGUEZ JOSE MANUEL
TRUJILLO 23 DE JUNIO DEL 2011

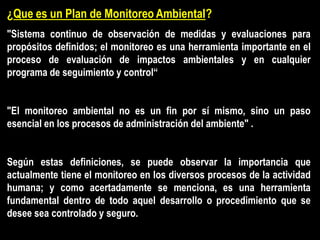

2. ¿Que es un Plan de Monitoreo Ambiental?
"Sistema continuo de observación de medidas y evaluaciones para
propósitos definidos; el monitoreo es una herramienta importante en el
proceso de evaluación de impactos ambientales y en cualquier
programa de seguimiento y control“
"El monitoreo ambiental no es un fin por sí mismo, sino un paso
esencial en los procesos de administración del ambiente" .
Según estas definiciones, se puede observar la importancia que
actualmente tiene el monitoreo en los diversos procesos de la actividad
humana; y como acertadamente se menciona, es una herramienta
fundamental dentro de todo aquel desarrollo o procedimiento que se
desee sea controlado y seguro.

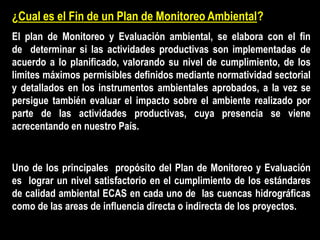

3. ¿Cual es el Fin de un Plan de Monitoreo Ambiental?
El plan de Monitoreo y Evaluación ambiental, se elabora con el fin
de determinar si las actividades productivas son implementadas de
acuerdo a lo planificado, valorando su nivel de cumplimiento, de los
limites máximos permisibles definidos mediante normatividad sectorial
y detallados en los instrumentos ambientales aprobados, a la vez se
persigue también evaluar el impacto sobre el ambiente realizado por
parte de las actividades productivas, cuya presencia se viene
acrecentando en nuestro País.
Uno de los principales propósito del Plan de Monitoreo y Evaluación
es lograr un nivel satisfactorio en el cumplimiento de los estándares
de calidad ambiental ECAS en cada uno de las cuencas hidrográficas
como de las areas de influencia directa o indirecta de los proyectos.

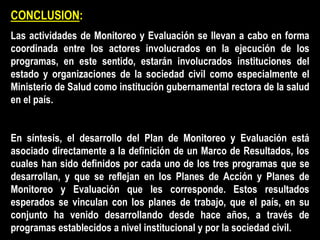

4. CONCLUSION:
Las actividades de Monitoreo y Evaluación se llevan a cabo en forma
coordinada entre los actores involucrados en la ejecución de los
programas, en este sentido, estarán involucrados instituciones del
estado y organizaciones de la sociedad civil como especialmente el
Ministerio de Salud como institución gubernamental rectora de la salud
en el país.
En síntesis, el desarrollo del Plan de Monitoreo y Evaluación está
asociado directamente a la definición de un Marco de Resultados, los
cuales han sido definidos por cada uno de los tres programas que se
desarrollan, y que se reflejan en los Planes de Acción y Planes de
Monitoreo y Evaluación que les corresponde. Estos resultados
esperados se vinculan con los planes de trabajo, que el país, en su
conjunto ha venido desarrollando desde hace años, a través de
programas establecidos a nivel institucional y por la sociedad civil.

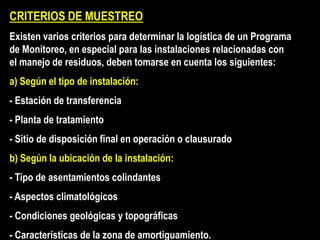

5. CRITERIOS DE MUESTREO
Existen varios criterios para determinar la logística de un Programa
de Monitoreo, en especial para las instalaciones relacionadas con
el manejo de residuos, deben tomarse en cuenta los siguientes:
a) Según el tipo de instalación:
- Estación de transferencia
- Planta de tratamiento
- Sitio de disposición final en operación o clausurado
b) Según la ubicación de la instalación:
- Tipo de asentamientos colindantes
- Aspectos climatológicos
- Condiciones geológicas y topográficas
- Características de la zona de amortiguamiento.

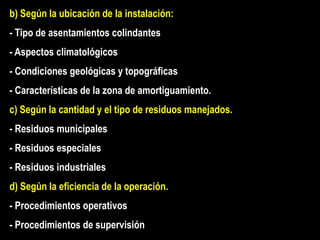

6. b) Según la ubicación de la instalación:
- Tipo de asentamientos colindantes
- Aspectos climatológicos
- Condiciones geológicas y topográficas
- Características de la zona de amortiguamiento.
c) Según la cantidad y el tipo de residuos manejados.
- Residuos municipales
- Residuos especiales
- Residuos industriales
d) Según la eficiencia de la operación.
- Procedimientos operativos
- Procedimientos de supervisión

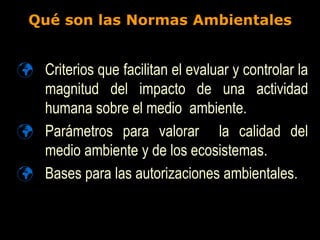

7.  Criterios que facilitan el evaluar y controlar la
magnitud del impacto de una actividad
humana sobre el medio ambiente.
 Parámetros para valorar la calidad del
medio ambiente y de los ecosistemas.
 Bases para las autorizaciones ambientales.
Qué son las Normas Ambientales

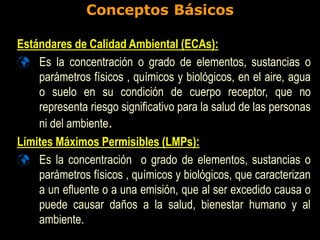

8. Conceptos Básicos
Estándares de Calidad Ambiental (ECAs):
 Es la concentración o grado de elementos, sustancias o
parámetros físicos , químicos y biológicos, en el aire, agua
o suelo en su condición de cuerpo receptor, que no
representa riesgo significativo para la salud de las personas
ni del ambiente.
Límites Máximos Permisibles (LMPs):
 Es la concentración o grado de elementos, sustancias o
parámetros físicos , químicos y biológicos, que caracterizan
a un efluente o a una emisión, que al ser excedido causa o
puede causar daños a la salud, bienestar humano y al
ambiente.

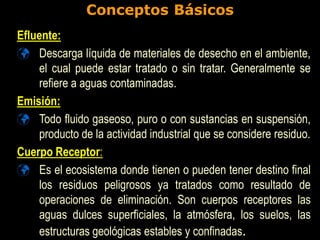

9. Conceptos Básicos
Efluente:
 Descarga líquida de materiales de desecho en el ambiente,
el cual puede estar tratado o sin tratar. Generalmente se
refiere a aguas contaminadas.
Emisión:
 Todo fluido gaseoso, puro o con sustancias en suspensión,
producto de la actividad industrial que se considere residuo.
Cuerpo Receptor:
 Es el ecosistema donde tienen o pueden tener destino final
los residuos peligrosos ya tratados como resultado de
operaciones de eliminación. Son cuerpos receptores las
aguas dulces superficiales, la atmósfera, los suelos, las
estructuras geológicas estables y confinadas.

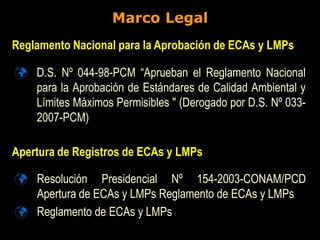

10. Marco Legal
 D.S. Nº 044-98-PCM “Aprueban el Reglamento Nacional
para la Aprobación de Estándares de Calidad Ambiental y
Límites Máximos Permisibles " (Derogado por D.S. Nº 033-
2007-PCM)
Reglamento Nacional para la Aprobación de ECAs y LMPs
Apertura de Registros de ECAs y LMPs
 Resolución Presidencial Nº 154-2003-CONAM/PCD
Apertura de ECAs y LMPs Reglamento de ECAs y LMPs
 Reglamento de ECAs y LMPs

11. Marco Legal
 Decreto del Consejo Directivo Nº 003-2007-
CONAM/CD
 Propuesta de Estándares de Calidad para Agua y
su Estrategia de Implementación
 Formato para remitir comentarios y/o sugerencia
de la propuesta de norma como parte del proceso
de consulta pública
Aprueban propuesta de Decreto Supremo para la
Aprobación de los Estándares de Calidad Ambiental (ECAs)
para Agua y su Estrategia de Implementación

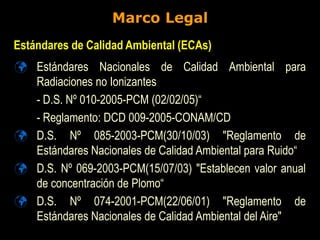

12. Marco Legal
 Estándares Nacionales de Calidad Ambiental para
Radiaciones no Ionizantes
- D.S. Nº 010-2005-PCM (02/02/05)“
- Reglamento: DCD 009-2005-CONAM/CD
 D.S. Nº 085-2003-PCM(30/10/03) "Reglamento de
Estándares Nacionales de Calidad Ambiental para Ruido“
 D.S. Nº 069-2003-PCM(15/07/03) "Establecen valor anual
de concentración de Plomo“

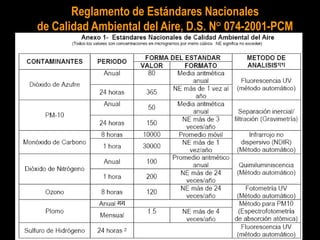

 D.S. Nº 074-2001-PCM(22/06/01) "Reglamento de
Estándares Nacionales de Calidad Ambiental del Aire"
Estándares de Calidad Ambiental (ECAs)

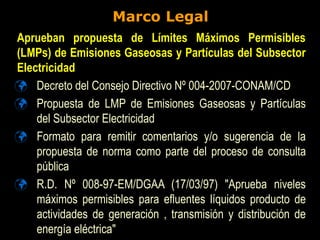

13. Marco Legal
 Decreto del Consejo Directivo Nº 004-2007-CONAM/CD
 Propuesta de LMP de Emisiones Gaseosas y Partículas
del Subsector Electricidad
 Formato para remitir comentarios y/o sugerencia de la
propuesta de norma como parte del proceso de consulta
pública
 R.D. Nº 008-97-EM/DGAA (17/03/97) "Aprueba niveles
máximos permisibles para efluentes líquidos producto de
actividades de generación , transmisión y distribución de
energía eléctrica"
Aprueban propuesta de Límites Máximos Permisibles
(LMPs) de Emisiones Gaseosas y Partículas del Subsector
Electricidad

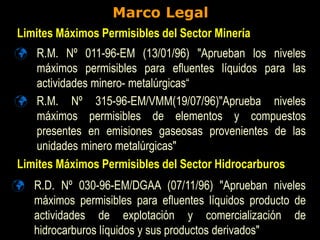

14. Marco Legal
 R.M. Nº 011-96-EM (13/01/96) "Aprueban los niveles
máximos permisibles para efluentes líquidos para las
actividades minero- metalúrgicas“
 R.M. Nº 315-96-EM/VMM(19/07/96)"Aprueba niveles
máximos permisibles de elementos y compuestos
presentes en emisiones gaseosas provenientes de las
unidades minero metalúrgicas"
Limites Máximos Permisibles del Sector Minería
Limites Máximos Permisibles del Sector Hidrocarburos
 R.D. Nº 030-96-EM/DGAA (07/11/96) "Aprueban niveles
máximos permisibles para efluentes líquidos producto de
actividades de explotación y comercialización de
hidrocarburos líquidos y sus productos derivados"

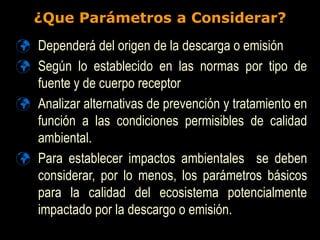

15. ¿Que Parámetros a Considerar?
 Dependerá del origen de la descarga o emisión
 Según lo establecido en las normas por tipo de
fuente y de cuerpo receptor
 Analizar alternativas de prevención y tratamiento en
función a las condiciones permisibles de calidad
ambiental.
 Para establecer impactos ambientales se deben
considerar, por lo menos, los parámetros básicos
para la calidad del ecosistema potencialmente
impactado por la descargo o emisión.

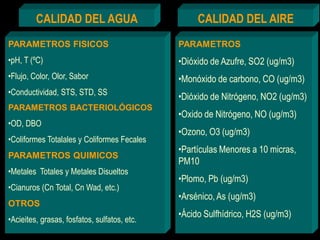

16. LMP
LMP
PARAMETROS FISICOS
•pH, T (ºC)
•Flujo, Color, Olor, Sabor
•Conductividad, STS, STD, SS
PARAMETROS BACTERIOLÓGICOS
•OD, DBO
•Coliformes Totalales y Coliformes Fecales
PARAMETROS QUIMICOS
•Metales Totales y Metales Disueltos
•Cianuros (Cn Total, Cn Wad, etc.)
OTROS
•Acieites, grasas, fosfatos, sulfatos, etc.
CALIDAD DEL AGUA CALIDAD DEL AIRE
PARAMETROS
•Dióxido de Azufre, SO2 (ug/m3)
•Monóxido de carbono, CO (ug/m3)
•Dióxido de Nitrógeno, NO2 (ug/m3)
•Oxido de Nitrógeno, NO (ug/m3)
•Ozono, O3 (ug/m3)
•Partículas Menores a 10 micras,
PM10
•Plomo, Pb (ug/m3)
•Arsénico, As (ug/m3)
•Ácido Sulfhídrico, H2S (ug/m3)

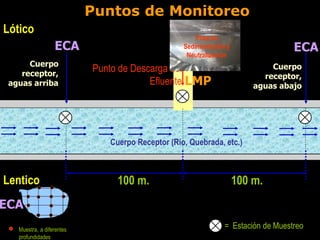

18. = Estación de Muestreo
Cuerpo
receptor,
aguas arriba
Puntos de Monitoreo
ECA
100 m. 100 m.
Cuerpo Receptor (Río, Quebrada, etc.)
Punto de Descarga del
Efluente
Cuerpo
receptor,
aguas abajo
ECA LMP
Muestra, a diferentes
profundidades
ECA
Lentico
Lótico
Poza de
Sedimentación y
Neutralización
LMP

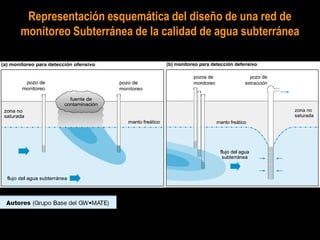

19. Representación esquemática del diseño de una red de
monitoreo Subterránea de la calidad de agua subterránea

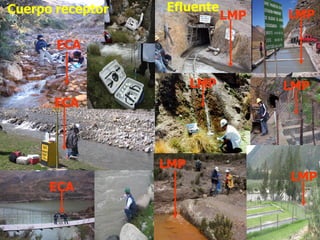

20. ECA
ECA
ECA
LMP LMP
LMP
LMP
LMP
LMP
EfluenteCuerpo receptor

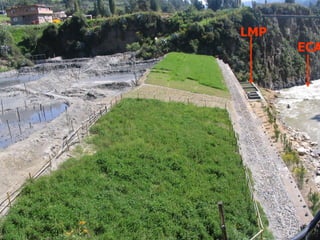

21. ECA
LMP

22. NMP de emisión para las unidades minero-metalúrgicas
(R.M. N° 011 – 96 – FM/VMM) ( 13 – 01 – 96)
Parámetros
Valor en cualquier
momento
Valor promedio
anual
pH 6 – 9 6 – 9
Sólidos suspendidos
(mg/l)
50 25
Plomo (mg/l) 0.4 0.2
Cobre (mg/l) 1.0 0.3
Zinc (mg/l) 3.0 1.0
Fierro (mg/l) 2.0 1.0
Arsénico (mg/l) 1.0 0.5
Cianuro total (mg/l)* 1.0 1.0
CIANURO TOTAL, equivalente a 0.1 mg/l de cianuro fácilmente disociable

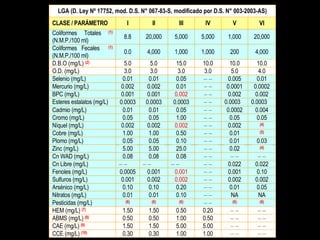

23. LGA (D. Ley Nº 17752, mod. D.S. N° 067-83-S, modificado por D.S. N° 003-2003-AS)
CLASE / PARÁMETRO I II III IV V VI
Coliformes Totales (1)
(N.M.P./100 ml)
8.8 20,000 5,000 5,000 1,000 20,000
Coliformes Fecales (1)
(N.M.P./100 ml)
0.0 4,000 1,000 1,000 200 4,000
D.B.O (mg/L) (2) 5.0 5.0 15.0 10.0 10.0 10.0
O.D. (mg/L) 3.0 3.0 3.0 3.0 5.0 4.0
Selenio (mg/L) 0.01 0.01 0.05 – – 0.005 0.01
Mercurio (mg/L) 0.002 0.002 0.01 – – 0.0001 0.0002
BPC (mg/L) 0.001 0.001 0.002 – – 0.002 0.002
Esteres estalatos (mg/L) 0.0003 0.0003 0.0003 – – 0.0003 0.0003
Cadmio (mg/L) 0.01 0.01 0.05 – – 0.0002 0.004
Cromo (mg/L) 0.05 0.05 1.00 – – 0.05 0.05
Níquel (mg/L) 0.002 0.002 0.002 – – 0.002 (4)
Cobre (mg/L) 1.00 1.00 0.50 – – 0.01 (5)
Plomo (mg/L) 0.05 0.05 0.10 – – 0.01 0.03
Zinc (mg/L) 5.00 5.00 25.0 – – 0.02 (4)
Cn WAD (mg/L) 0.08 0.08 0.08 – – – – – –
Cn Libre (mg/L) – – – – – – – – 0.022 0.022
Fenoles (mg/L) 0.0005 0.001 0.001 – – 0.001 0.10
Sulfuros (mg/L) 0.001 0.002 0.002 – – 0.002 0.002
Arsénico (mg/L) 0.10 0.10 0.20 – – 0.01 0.05
Nitratos (mg/L) 0.01 0.01 0.10 – – NA NA
Pesticidas (mg/L) (6) (6) (6) – – (6) (6)
HEM (mg/L) (7) 1.50 1.50 0.50 0.20 – – – –
ABMS (mg/L) (8) 0.50 0.50 1.00 0.50 – – – –
CAE (mg/L) (9) 1.50 1.50 5.00 5.00 – – – –
CCE (mg/L) (10) 0.30 0.30 1.00 1.00 – – – –

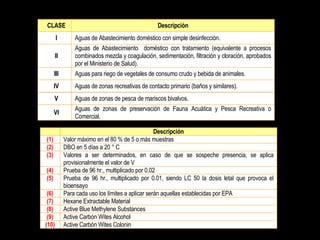

24. Descripción
(1) Valor máximo en el 80 % de 5 o más muestras
(2) DBO en 5 días a 20 ° C
(3) Valores a ser determinados, en caso de que se sospeche presencia, se aplica
provisionalmente el valor de V
(4) Prueba de 96 hr., multiplicado por 0.02
(5) Prueba de 96 hr., multiplicado por 0.01, siendo LC 50 la dosis letal que provoca el
bioensayo
(6) Para cada uso los límites a aplicar serán aquellas establecidas por EPA
(7) Hexane Extractable Material
(8) Active Blue Methylene Substances
(9) Active Carbón Wites Alcohol
(10) Active Carbón Wites Colonin
CLASE Descripción
I Aguas de Abastecimiento doméstico con simple desinfección.
II
Aguas de Abastecimiento doméstico con tratamiento (equivalente a procesos
combinados mezcla y coagulación, sedimentación, filtración y cloración, aprobados
por el Ministerio de Salud).
III Aguas para riego de vegetales de consumo crudo y bebida de animales.
IV Aguas de zonas recreativas de contacto primario (baños y similares).
V Aguas de zonas de pesca de mariscos bivalvos.
VI
Aguas de zonas de preservación de Fauna Acuática y Pesca Recreativa o
Comercial.

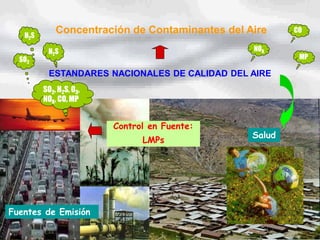

25. Fuentes de Emisión
Concentración de Contaminantes del Aire
SO2, H2S, 03,
NOX, CO, MP
SO2
H2S
H2S NOX
CO
MP
Control en Fuente:
LMPs
Salud
ESTANDARES NACIONALES DE CALIDAD DEL AIRE

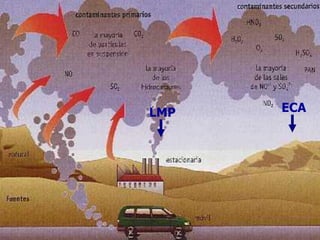

26. LMP ECA

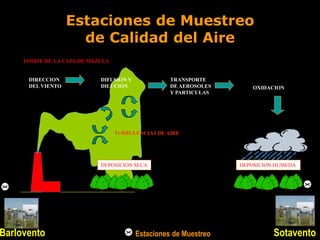

27. Estaciones de Muestreo
de Calidad del Aire
DEPOSICION SECA DEPOSICION HUMEDA
LIMITE DE LA CAPA DE MEZCLA
DIRECCION
DEL VIENTO OXIDACION
TRANSPORTE
DE AEROSOLES
Y PARTICULAS
DIFUSION Y
DILUCION
TURBULENCIAS DE AIRE
SotaventoBarlovento Estaciones de Muestreo

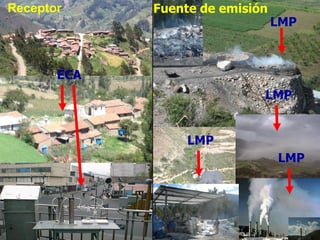

28. Receptor
LMP
LMP
LMP
LMP
Fuente de emisión
ECA

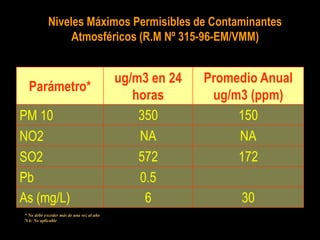

29. Niveles Máximos Permisibles de Contaminantes
Atmosféricos (R.M Nº 315-96-EM/VMM)
Parámetro*
ug/m3 en 24
horas
Promedio Anual
ug/m3 (ppm)
PM 10 350 150
NO2 NA NA
SO2 572 172
Pb 0.5
As (mg/L) 6 30
* No debe exceder más de una vez al año
NA: No aplicable

30. Reglamento de Estándares Nacionales
de Calidad Ambiental del Aire, D.S. N° 074-2001-PCM

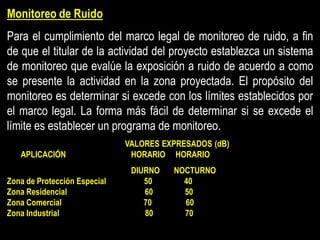

32. Monitoreo de Ruido
Para el cumplimiento del marco legal de monitoreo de ruido, a fin
de que el titular de la actividad del proyecto establezca un sistema
de monitoreo que evalúe la exposición a ruido de acuerdo a como
se presente la actividad en la zona proyectada. El propósito del
monitoreo es determinar si excede con los límites establecidos por
el marco legal. La forma más fácil de determinar si se excede el
límite es establecer un programa de monitoreo.
VALORES EXPRESADOS (dB)
APLICACIÓN HORARIO HORARIO
DIURNO NOCTURNO
Zona de Protección Especial 50 40
Zona Residencial 60 50
Zona Comercial 70 60
Zona Industrial 80 70

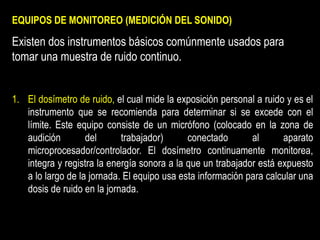

33. EQUIPOS DE MONITOREO (MEDICIÓN DEL SONIDO)
Existen dos instrumentos básicos comúnmente usados para
tomar una muestra de ruido continuo.
1. El dosímetro de ruido, el cual mide la exposición personal a ruido y es el
instrumento que se recomienda para determinar si se excede con el
límite. Este equipo consiste de un micrófono (colocado en la zona de
audición del trabajador) conectado al aparato
microprocesador/controlador. El dosímetro continuamente monitorea,
integra y registra la energía sonora a la que un trabajador está expuesto
a lo largo de la jornada. El equipo usa esta información para calcular una
dosis de ruido en la jornada.

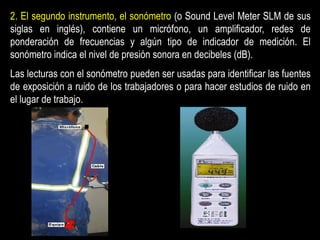

34. 2. El segundo instrumento, el sonómetro (o Sound Level Meter SLM de sus
siglas en inglés), contiene un micrófono, un amplificador, redes de
ponderación de frecuencias y algún tipo de indicador de medición. El
sonómetro indica el nivel de presión sonora en decibeles (dB).
Las lecturas con el sonómetro pueden ser usadas para identificar las fuentes
de exposición a ruido de los trabajadores o para hacer estudios de ruido en
el lugar de trabajo.

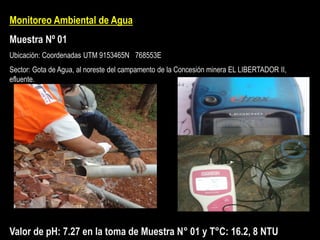

35. Monitoreo Ambiental de Agua
Muestra Nº 01
Ubicación: Coordenadas UTM 9153465N 768553E
Sector: Gota de Agua, al noreste del campamento de la Concesión minera EL LIBERTADOR II,
efluente.
Valor de pH: 7.27 en la toma de Muestra N° 01 y T°C: 16.2, 8 NTU

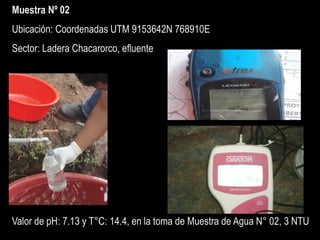

36. Muestra Nº 02
Ubicación: Coordenadas UTM 9153642N 768910E
Sector: Ladera Chacarorco, efluente
Valor de pH: 7.13 y T°C: 14.4, en la toma de Muestra de Agua N° 02, 3 NTU

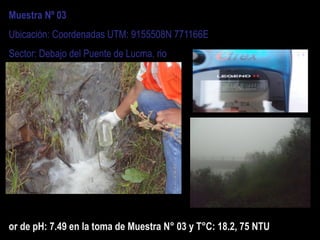

37. Muestra Nº 03
Ubicación: Coordenadas UTM: 9155508N 771166E
Sector: Debajo del Puente de Lucma, rio
or de pH: 7.49 en la toma de Muestra N° 03 y T°C: 18.2, 75 NTU

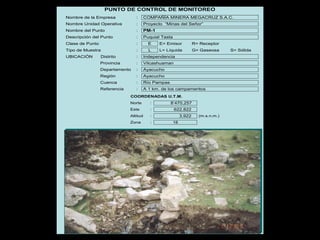

38. PUNTO DE CONTROL DE MONITOREO
Nombre de la Empresa : COMPAÑÍA MINERA MEGACRUZ S.A.C.
Nombre Unidad Operativa : Proyecto “Minas del Señor”
Nombre del Punto : PM-1
Descripción del Punto : Puquial Tasta
Clase de Punto : E E= Emisor R= Receptor
Tipo de Muestra : L L= Líquida G= Gaseosa S= Sólida
UBICACIÓN Distrito : Independencia
Provincia : Vilcashuaman
Departamento : Ayacucho
Región : Ayacucho
Cuenca : Río Pampas
Referencia : A 1 km. de los campamentos
COORDENADAS U.T.M.
Norte : 8’470,257
Este : 622,822
Altitud : 3,922 (m.s.n.m.)
Zona : 18

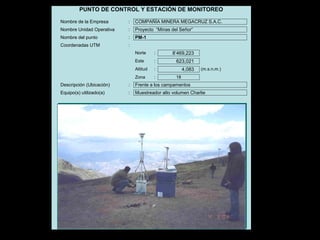

39. PUNTO DE CONTROL Y ESTACIÓN DE MONITOREO
Nombre de la Empresa : COMPAÑÍA MINERA MEGACRUZ S.A.C.
Nombre Unidad Operativa : Proyecto “Minas del Señor”
Nombre del punto : PM-1
Coordenadas UTM :
Norte : 8’469,223
Este : 623,021
Altitud : 4,083 (m.s.n.m.)
Zona : 18
Descripción (Ubicación) : Frente a los campamentos
Equipo(s) utilizado(a) : Muestreador alto volumen Charlie

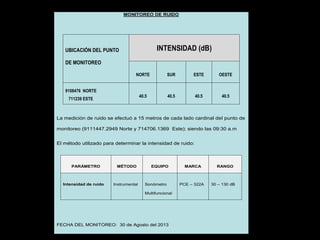

40. MONITOREO DE RUIDO
UBICACIÓN DEL PUNTO
DE MONITOREO
INTENSIDAD (dB)
NORTE SUR ESTE OESTE
9108476 NORTE
711239 ESTE
40.5 40.5 40.5 40.5
La medición de ruido se efectuó a 15 metros de cada lado cardinal del punto de
monitoreo (9111447.2949 Norte y 714706.1369 Este); siendo las 09:30 a.m
El método utilizado para determinar la intensidad de ruido:
PARÁMETRO MÉTODO EQUIPO MARCA RANGO
Intensidad de ruido Instrumental Sonómetro
Multifuncional
PCE – 322A 30 – 130 dB
FECHA DEL MONITOREO: 30 de Agosto del 2013

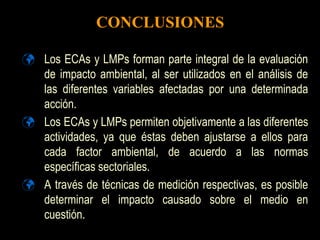

41. CONCLUSIONES
 Los ECAs y LMPs forman parte integral de la evaluación
de impacto ambiental, al ser utilizados en el análisis de
las diferentes variables afectadas por una determinada
acción.
 Los ECAs y LMPs permiten objetivamente a las diferentes
actividades, ya que éstas deben ajustarse a ellos para
cada factor ambiental, de acuerdo a las normas
específicas sectoriales.
 A través de técnicas de medición respectivas, es posible
determinar el impacto causado sobre el medio en
cuestión.

42. MINISTERIO DE ENERGIA Y MINAS
FISCALIZACION MINERA Y CONTROL AMBIENTAL
REGION NORTE
