El documento describe los diferentes tipos de planos y guiones utilizados en una puesta en escena teatral, incluyendo planos de circuitos, lightplot, especiales y ficha técnica. Explica la simbología utilizada y proporciona ejemplos de un guión de iluminación con las especificaciones de las luces.

1. Uso de planos yguiones en una puesta en escena
Profesor Leopoldo
Rosales

2. Plano de circuitos .
Lightplot .
Plano de especiales .
Planos yguiones
Especificaciones .
Guión de iluminación .
Guión de tram a .
oy
Guión de sonido .
Ficha técnica

3. Creatividad :
Toda actividad humana que no se limita a reproducir hechos o impresiones vividas, sino que crea nuevas
imágenes.
El ser que se encuentre plenamente adaptado al mundo que le rodea, nada podría desear , no experimentaría
ningunos afanes y, ciertamente nada podría crear. Por eso en la base de toda acción creadora reside siempre la ----
inadaptación , fuente de necesidades , anhelos y deseos.
Los primeros puntos de apoyo que encuentra el niño para su futura creación es lo que ve y lo que oye , acumulando
materiales de los que luego usará para construir su fantasía. L.S. Vigotsky

4. Simbología
LEKO FEL Focus
Focus L85 Color
(color) Beam designation
Beam designation Accessory
Accesory Instrument number
1
Instrumet number 750 Wattage
Wattage Circuit
21
Circuit Dimmer
156
Dimmer
Channel
9
Channel

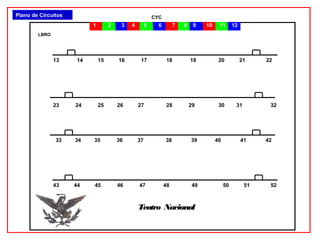

5. Plano de Circuitos CYC
1 2 3 4 5 6 7 8 9 10 11 12
LBRO
13 14 15 16 17 18 19 20 21 22
23 24 25 26 27 28 29 30 31 32
33 34 35 36 37 38 39 40 41 42
43 44 45 46 47 48 49 50 51 52
Teatro Nacional

6. Laterales y frontales
LBRO
53 54 55
56
57 58 59
60
49 50 51 52
61 62 63
64
65 66 67
68
53 54 55 56
57 58 59 60
69 70 71
72
73 74 75
61 62 63 64
76
65 66 67 68
77 78 79
80
81
69 82 70 83
71 72
84
85 86 87 88 90 91 92 93 94 95

7. Teatro la Fenice de Venecia (1790-1792)

8. Áreas

12. Teatro el globo. Arquitecto Peter Street
1599

13. Romeo y Julieta de Ford Madox Brown 1870

14. Teatro Isabelino

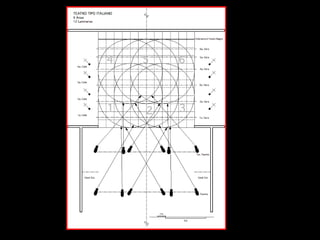

16. Lightplot

17. Areas del escenario
AD ADC AC AIC AI
D DC CC IC I
ABD ABDC ABC ABIC ABI

18. No de luz Pie de entrada Tiempo Gráfico
Compañía.
Angulo móvil LBRO
Telón, música, luz. 20 segundos
Especial pareja 70%
1
Espectáculo.
Danza Guión de
Contemporánea. iluminación
Bailarín con tirantes se 15 segundos
Teatro Hidalgo acerca a la pareja .
2
2008 Especial pareja 2 y 3
70% 50%
Mujer vestida de rosa 10 segundos
levanta el brazo
3
derecho.
Especial de pareja
1-2-3- 80%
Hombres al piso 20 segundos
Especial 1-2-3- 80%
4
Ciclorama en azul 90%
Laterales en azul, rosa
y ámbar 80%
Hombres salen del 25 segundos
escenario.
5
Especial 1-2-3- 90%
Oscuro 20 segundos
Disminuye el volumen
6
de la música.

19. Especificaciones
Submaster Posición Tipo de Número Watts Función Color N/M
Luminaria
LBRO
1 Cenital LEKO 1 750 Inicio NC *
Source four
zoom
2 Cenital LEKO 2 1500 2 parejas NC *
Source four
zoom
3 Cenital LEKO 3 2250 3 parejas NC *
Source four
zoom
*
*
*
Modification of Stage Lighting revealed, by Leopoldo Rosales

20. Bibliografía
Stage Lighting, autor Richard Pilbrow, editorial studio vista
printed in Holland,1970 first edition pag- 145.
Stage Lighting revealed, autor Glen Cunningham, editorial
Betterway books, impreso en USA, primera impression.
1993 pag- 176.
Light fantastic autor Max Keller, editorial Prestel, printed in
Germany 1 impression, 1999- pag- 231.
The stage lighting handbook by Francis Reid, editorial A &
C Black Limited, edición sexta, 2001, editado en el Reino
Unido, paginas 215
Textos extraídos del libro: LA LUZ EN EL TEATRO/Eli Sirlin
http://www.ojodigital.com
http://www.retratando.com
Catalogo TELETEC
Curso Taller en el Centro de las Artes de Salamanca Gto.
Impartido por el arquitecto Arturo Nava 2012
