1. L u m i n a r i a s y d i r e c c i ò n d e l a l u z Profesor Leopoldo Rosales

2. E q u i p o L E K O S Luminaria Fabricante Grados Características Elipsoidal Source Four ETC 5,10,19, 36,50 750 wats. Lámpara HPL Tubos de lente intercambiable. remueve 90% de calor, IR emitido. Mordaza y porta filtros incluidos.

3. Luminaria Fabricante Grados Características Elipsoidal Source Four ETC 36,50 575 wats. Lámpara HPL. Conjunto de lentes intercambiables. Remueve 90 grados de calor emitido. Ajuste de lámpara sin herramienta. Mordaza y portafiltros incluidos. Luminaria Fabricante Grados Características Elipsoidal Source Four Zoom ETC 15 a 30 25 a 50 750 wats. Lámpara HPL. Ajuste de lámpara sin herramienta. Fácil la limpieza del lente.

4. Luminaria Fabricante Grados Características Robert Juliat 11 a 40 1000 y 2500 wats Sistema de cortadora con bloqueo de movimiento. Tren óptico con 5 lentes de alta precisión. Reflector dicroico parabólico. Portafiltros y mordaza incluidos . Luminaria Fabricante Grados Características Robert Juliat 11 a 40 575 y 2500 wats Sistema de cortadora con bloqueo de movimiento. Tren óptico con 5 lentes de alta precisión. Reflector dicroico parabólico. Portafiltros y mordaza incluidos. Reencendido instantáneo.

11. F r e s n e l Fue desarrollado alrededor de 1800, por el físico francés Agustin Fresnel, y usado por primera vez en 1930. Se utiliza en teatros comunitarios. Su luz es más difusa y puede crear atmósferas interesantes. Luminaria Fabricante Grados Características ALTMAN 750 wats. Lámparas de halógeno tungsteno. Hecho en lámina de acero soldada. Portafiltro incluido.

12. Luminaria Fabricante Grados Características E TC 575 y 750 wats. Campo simétrico igual al fresnel Portafiltro incluido. Lentes intercambiables VNSP NSP MFL WFL Incluidos. Hecho con aluminio fundido.

13. Luminaria Fabricante Grados Características ROBERT JULIAT 1000- 2000 wats. Sistema de enfoque Con tornillo sin fin. Disponible con lente fresnel o plano convexo. Portafiltro, mordaza y rejillas de seguridad incluidos.

16. PARS 64 Luminaria Fabricante Grados Características SHOWCO 1000 wats. Ligero. Hecho con aluminio número 14. Perillas en plástico de alta temperatura. Portafiltros y rejilla de seguridad incluidos.

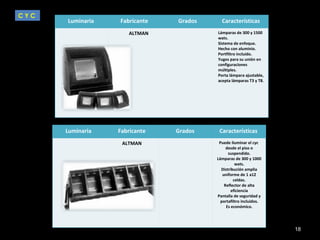

18. C Y C Luminaria Fabricante Grados Características ALTMAN Lámparas de 300 y 1500 wats. Sistema de enfoque. Hecho con aluminio. Portfiltro incluido. Yugos para su unión en configuraciones múltiples. Porta lámpara ajustable, acepta lámparas T3 y T8. Luminaria Fabricante Grados Características ALTMAN Puede iluminar el cyc desde el piso o suspendido. Lámparas de 300 y 1000 wats. Distribución amplia uniforme de 1 a12 celdas. Reflector de alta eficiencia Pantalla de seguridad y portafiltro incluidos. Es económico.

20. Jersey boys at London`s prince Picture credit: Brinkhoff & Mögenburg

21. Seguidores Luminaria Fabricante Grados Características Margot Robert juliat Lámparas de 2000 -2500wats. Para distancias de tiro de 15 a 35 metros. Zoom de 8 -16 grados. Boomerang de 6 colores. Proyección de gobos. Sistema de iris con deflector de calor Luminaria Fabricante Grados Características Lámpara de 1000wats. Para distancias de tiro de 15a 35 metros. Zoom de 1.15 a 14 a grados. Boomerang de 6 colores.

22. Luces inteligentes

25. Picture credit: © Brinkhoff Mögenburg

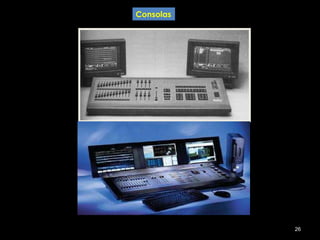

26. Consolas

27. Dimmers

28. Teatro universitario

30. D i r e c c i ó n d e l a l u z

31. L u z f r o n t a l

32. L u z f r o n t a l

38. Laterales

46. C e n i t a l e s

53. C o n t r a l u c e s

62. Pinturas: Filosofo meditando de Rembrandt 1632. Catalogo de TELETEC 2008 Bibliografía Fotos Guadalupe Reyes- Sergio Velasco “Tapiro” Stage Lighting, autor Richard Pilbrow, editorial studio vista printed in Holland, irst edition pag- 145. The stage lighting handbook by Francis Reid, editorial A & C Black Limited, edición sexta, 2001, editado en el Reino Unido, paginas 215 Stage Lighting revealed, autor Glen Cunningham, editorial Betterway books, impreso en USA, primer impression. 1993 pag- 176.
