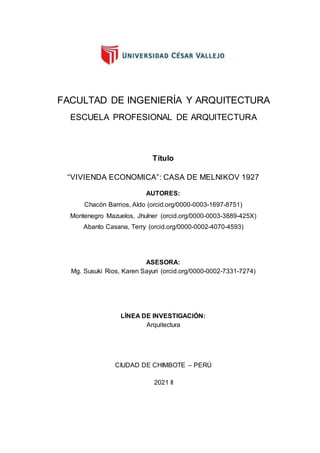

1. FACULTAD DE INGENIERÍA Y ARQUITECTURA
ESCUELA PROFESIONAL DE ARQUITECTURA
Título
“VIVIENDA ECONOMICA”: CASA DE MELNIKOV 1927
AUTORES:
Chacón Barrios, Aldo (orcid.org/0000-0003-1697-8751)
Montenegro Mazuelos, Jhulner (orcid.org/0000-0003-3889-425X)
Abanto Casana, Terry (orcid.org/0000-0002-4070-4593)
ASESORA:
Mg. Susuki Rios, Karen Sayuri (orcid.org/0000-0002-7331-7274)
LÍNEA DE INVESTIGACIÓN:
Arquitectura
CIUDAD DE CHIMBOTE – PERÚ
2021 II

2. 2

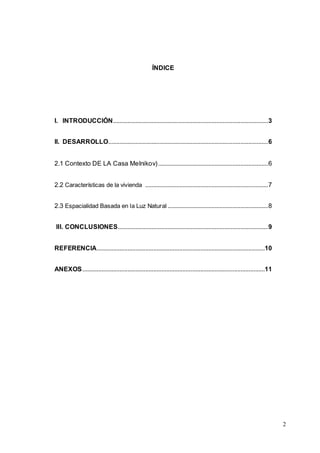

ÍNDICE
I. INTRODUCCIÓN................................................................................................3
II. DESARROLLO...................................................................................................6
2.1 Contexto DE LA Casa Melnikov)....................................................................6
2.2 Características de la vivienda ............................................................................7
2.3 Espacialidad Basada en la Luz Natural ..............................................................8
III. CONCLUSIONES.............................................................................................9
REFERENCIA........................................................................................................10
ANEXOS.................................................................................................................11

3. 3

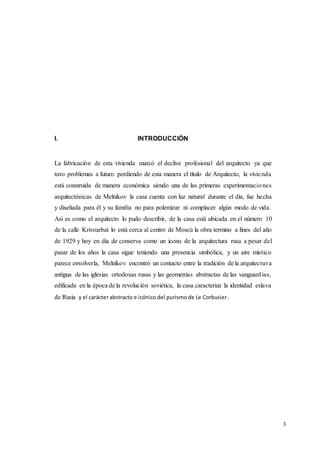

I. INTRODUCCIÓN
La fabricación de esta vivienda marcó el declive profesional del arquitecto ya que
tuvo problemas a futuro perdiendo de esta manera el título de Arquitecto, la vivienda
está construida de manera económica siendo una de las primeras experimentaciones
arquitectónicas de Melnikov la casa cuenta con luz natural durante el día, fue hecha
y diseñada para él y su familia no para polemizar ni complacer algún modo de vida.
Así es como el arquitecto lo pudo describir, de la casa está ubicada en el número 10
de la calle Krivoarbat lo está cerca al centro de Moscú la obra termino a fines del año
de 1929 y hoy en día de conserva como un icono de la arquitectura rusa a pesar del
pasar de los años la casa sigue teniendo una presencia simbólica, y un aire místico
parece envolverla, Melnikov encontró un contacto entre la tradición de la arquitectura
antigua de las iglesias ortodoxas rusas y las geometrías abstractas de las vanguardias,
edificada en la época de la revolución soviética, la casa caracteriza la identidad eslava
de Rusia y el carácter abstracto e icónico del purismo de Le Corbusier.

4. 4

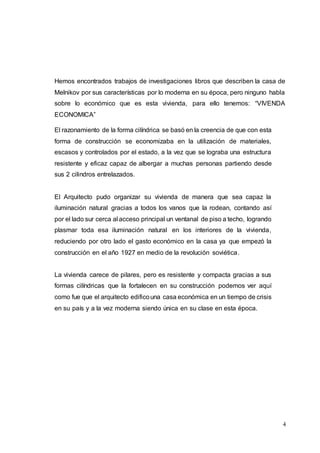

Hemos encontrados trabajos de investigaciones libros que describen la casa de
Melnikov por sus características por lo moderna en su época, pero ninguno habla
sobre lo económico que es esta vivienda, para ello tenemos: “VIVENDA
ECONOMICA”
El razonamiento de la forma cilíndrica se basó en la creencia de que con esta
forma de construcción se economizaba en la utilización de materiales,
escasos y controlados por el estado, a la vez que se lograba una estructura
resistente y eficaz capaz de albergar a muchas personas partiendo desde
sus 2 cilindros entrelazados.
El Arquitecto pudo organizar su vivienda de manera que sea capaz la
iluminación natural gracias a todos los vanos que la rodean, contando así
por el lado sur cerca al acceso principal un ventanal de piso a techo, logrando
plasmar toda esa iluminación natural en los interiores de la vivienda,
reduciendo por otro lado el gasto económico en la casa ya que empezó la
construcción en el año 1927 en medio de la revolución soviética.
La vivienda carece de pilares, pero es resistente y compacta gracias a sus
formas cilíndricas que la fortalecen en su construcción podemos ver aquí
como fue que el arquitecto edificouna casa económica en un tiempo de crisis
en su país y a la vez moderna siendo única en su clase en esta época.

5. 5

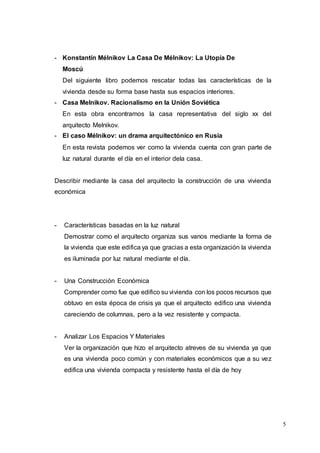

- Konstantín Mélnikov La Casa De Mélnikov: La Utopía De
Moscú
Del siguiente libro podemos rescatar todas las características de la
vivienda desde su forma base hasta sus espacios interiores.
- Casa Melnikov. Racionalismo en la Unión Soviética
En esta obra encontramos la casa representativa del siglo xx del
arquitecto Melnikov.
- El caso Mélnikov: un drama arquitectónico en Rusia
En esta revista podemos ver como la vivienda cuenta con gran parte de
luz natural durante el día en el interior dela casa.
Describir mediante la casa del arquitecto la construcción de una vivienda
económica
- Características basadas en la luz natural
Demostrar como el arquitecto organiza sus vanos mediante la forma de
la vivienda que este edifica ya que gracias a esta organización la vivienda
es iluminada por luz natural mediante el día.
- Una Construcción Económica
Comprender como fue que edifico su vivienda con los pocos recursos que
obtuvo en esta época de crisis ya que el arquitecto edifico una vivienda
careciendo de columnas, pero a la vez resistente y compacta.
- Analizar Los Espacios Y Materiales
Ver la organización que hizo el arquitecto atreves de su vivienda ya que
es una vivienda poco común y con materiales económicos que a su vez
edifica una vivienda compacta y resistente hasta el día de hoy

6. 6

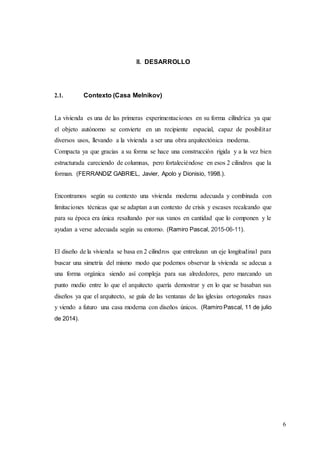

II. DESARROLLO
2.1. Contexto (Casa Melnikov)
La vivienda es una de las primeras experimentaciones en su forma cilíndrica ya que
el objeto autónomo se convierte en un recipiente espacial, capaz de posibilitar
diversos usos, llevando a la vivienda a ser una obra arquitectónica moderna.
Compacta ya que gracias a su forma se hace una construcción rígida y a la vez bien
estructurada careciendo de columnas, pero fortaleciéndose en esos 2 cilindros que la
forman. (FERRANDIZ GABRIEL, Javier, Apolo y Dionisio, 1998.).
Encontramos según su contexto una vivienda moderna adecuada y combinada con
limitaciones técnicas que se adaptan a un contexto de crisis y escases recalcando que
para su época era única resaltando por sus vanos en cantidad que lo componen y le
ayudan a verse adecuada según su entorno. (Ramiro Pascal, 2015-06-11).
El diseño de la vivienda se basa en 2 cilindros que entrelazan un eje longitudinal para
buscar una simetría del mismo modo que podemos observar la vivienda se adecua a
una forma orgánica siendo así compleja para sus alrededores, pero marcando un
punto medio entre lo que el arquitecto quería demostrar y en lo que se basaban sus
diseños ya que el arquitecto, se guía de las ventanas de las iglesias ortogonales rusas
y viendo a futuro una casa moderna con diseños únicos. (Ramiro Pascal, 11 de julio
de 2014).

7. 7

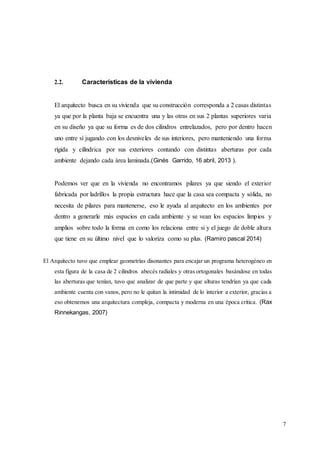

2.2. Características de la vivienda
El arquitecto busca en su vivienda que su construcción corresponda a 2 casas distintas
ya que por la planta baja se encuentra una y las otras en sus 2 plantas superiores varia
en su diseño ya que su forma es de dos cilindros entrelazados, pero por dentro hacen
uno entre sí jugando con los desniveles de sus interiores, pero manteniendo una forma
rígida y cilíndrica por sus exteriores contando con distintas aberturas por cada
ambiente dejando cada área laminada.(Ginés Garrido, 16 abril, 2013 ).
Podemos ver que en la vivienda no encontramos pilares ya que siendo el exterior
fabricada por ladrillos la propia estructura hace que la casa sea compacta y sólida, no
necesita de pilares para mantenerse, eso le ayuda al arquitecto en los ambientes por
dentro a generarle más espacios en cada ambiente y se vean los espacios limpios y
amplios sobre todo la forma en como los relaciona entre si y el juego de doble altura
que tiene en su último nivel que lo valoriza como su plus. (Ramiro pascal 2014)
El Arquitecto tuvo que emplear geometrías disonantes para encajar un programa heterogéneo en
esta figura de la casa de 2 cilindros abecés radiales y otras ortogonales basándose en todas
las aberturas que tenían, tuvo que analizar de que parte y que alturas tendrían ya que cada
ambiente cuenta con vanos, pero no le quitan la intimidad de lo interior a exterior, gracias a
eso obtenemos una arquitectura compleja, compacta y moderna en una época critica. (Rax
Rinnekangas, 2007)

8. 8

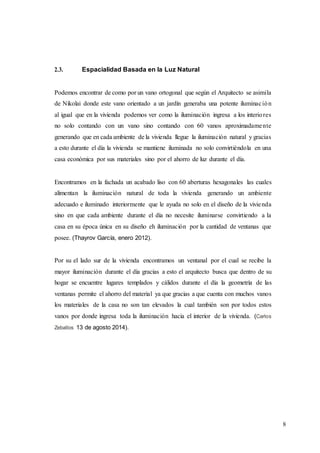

2.3. Espacialidad Basada en la Luz Natural
Podemos encontrar de como por un vano ortogonal que según el Arquitecto se asimila
de Nikolai donde este vano orientado a un jardín generaba una potente iluminación
al igual que en la vivienda podemos ver como la iluminación ingresa a los interiores
no solo contando con un vano sino contando con 60 vanos aproximadamente
generando que en cada ambiente de la vivienda llegue la iluminación natural y gracias
a esto durante el día la vivienda se mantiene iluminada no solo convirtiéndola en una
casa económica por sus materiales sino por el ahorro de luz durante el día.
Encontramos en la fachada un acabado liso con 60 aberturas hexagonales las cuales
alimentan la iluminación natural de toda la vivienda generando un ambiente
adecuado e iluminado interiormente que le ayuda no solo en el diseño de la vivienda
sino en que cada ambiente durante el día no necesite iluminarse convirtiendo a la
casa en su época única en su diseño eh iluminación por la cantidad de ventanas que
posee. (Thayrov García, enero 2012).
Por su el lado sur de la vivienda encontramos un ventanal por el cual se recibe la
mayor iluminación durante el día gracias a esto el arquitecto busca que dentro de su
hogar se encuentre lugares templados y cálidos durante el día la geometría de las
ventanas permite el ahorro del material ya que gracias a que cuenta con muchos vanos
los materiales de la casa no son tan elevados la cual también son por todos estos
vanos por donde ingresa toda la iluminación hacia el interior de la vivienda. (Carlos
Zeballos 13 de agosto 2014).

9. 9

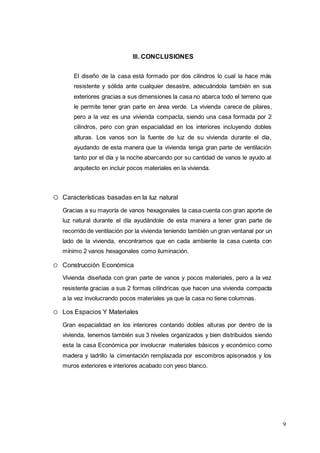

III. CONCLUSIONES
El diseño de la casa está formado por dos cilindros lo cual la hace más
resistente y sólida ante cualquier desastre, adecuándola también en sus
exteriores gracias a sus dimensiones la casa no abarca todo el terreno que
le permite tener gran parte en área verde. La vivienda carece de pilares,
pero a la vez es una vivienda compacta, siendo una casa formada por 2
cilindros, pero con gran espacialidad en los interiores incluyendo dobles
alturas. Los vanos son la fuente de luz de su vivienda durante el día,
ayudando de esta manera que la vivienda tenga gran parte de ventilación
tanto por el día y la noche abarcando por su cantidad de vanos le ayudo al
arquitecto en incluir pocos materiales en la vivienda.
o Características basadas en la luz natural
Gracias a su mayoría de vanos hexagonales la casa cuenta con gran aporte de
luz natural durante el día ayudándole de esta manera a tener gran parte de
recorrido de ventilación por la vivienda teniendo también un gran ventanal por un
lado de la vivienda, encontramos que en cada ambiente la casa cuenta con
mínimo 2 vanos hexagonales como iluminación.
o Construcción Económica
Vivienda diseñada con gran parte de vanos y pocos materiales, pero a la vez
resistente gracias a sus 2 formas cilíndricas que hacen una vivienda compacta
a la vez involucrando pocos materiales ya que la casa no tiene columnas.
o Los Espacios Y Materiales
Gran espacialidad en los interiores contando dobles alturas por dentro de la
vivienda, tenemos también sus 3 niveles organizados y bien distribuidos siendo
esta la casa Económica por involucrar materiales básicos y económico como
madera y ladrillo la cimentación remplazada por escombros apisonados y los
muros exteriores e interiores acabado con yeso blanco.

10. 10

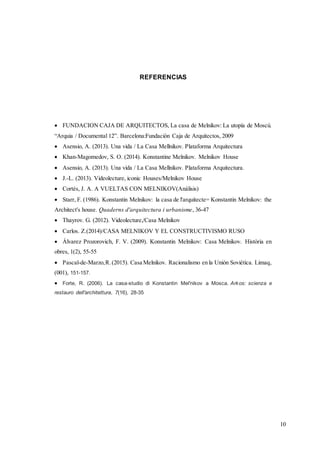

REFERENCIAS
 FUNDACION CAJA DE ARQUITECTOS, La casa de Melnikov: La utopía de Moscú.
“Arquia / Documental 12”. Barcelona:Fundación Caja de Arquitectos, 2009
 Asensio, A. (2013). Una vida / La Casa Mellnikov. Plataforma Arquitectura
 Khan-Magomedov, S. O. (2014). Konstantine Melnikov. Melnikov House
 Asensio, A. (2013). Una vida / La Casa Mellnikov. Plataforma Arquitectura.
 J.-L. (2013). Videolecture, iconic Houses/Melnikov House
 Cortés, J. A. A VUELTAS CON MELNIKOV(Análisis)
 Starr, F. (1986). Konstantin Melnikov: la casa de l'arquitecte= Konstantin Melnikov: the
Architect's house. Quaderns d'arquitectura i urbanisme, 36-47
 Thayrov. G. (2012). Videolecture,/Casa Melnikov
 Carlos. Z.(2014)/CASA MELNIKOV Y EL CONSTRUCTIVISMO RUSO
 Álvarez Prozorovich, F. V. (2009). Konstantin Melnikov: Casa Melnikov. Història en
obres, 1(2), 55-55
 Pascal-de-Marzo,R.(2015). Casa Melnikov. Racionalismo en la Unión Soviética. Limaq,
(001), 151-157.
 Forte, R. (2006). La casa-studio di Konstantin Mel'nikov a Mosca. Arkos: scienza e
restauro dell'architettura, 7(16), 28-35

11. 11

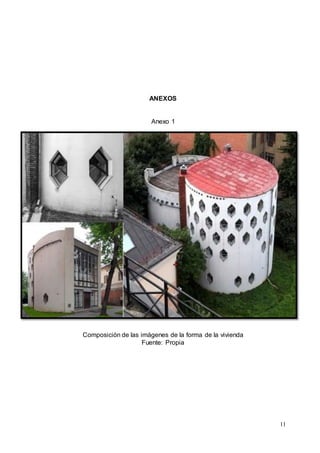

ANEXOS
Anexo 1
Composición de las imágenes de la forma de la vivienda
Fuente: Propia

12. 12

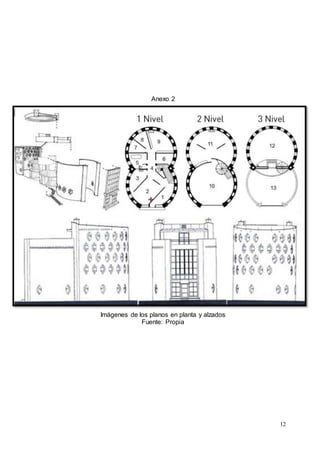

Anexo 2
Imágenes de los planos en planta y alzados
Fuente: Propia

13. 13

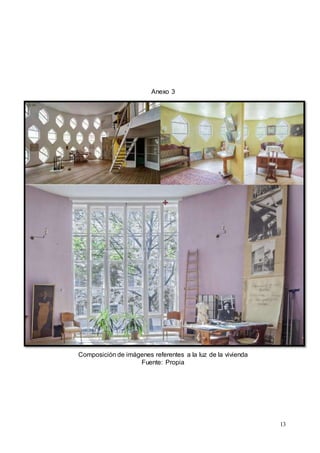

Anexo 3
Composición de imágenes referentes a la luz de la vivienda
Fuente: Propia
