Portafolio Comercial GSD S.A.
1. Fire protection & Industrial Solutions
Fire protection & Industrial Solutions
General Supply Depot S.A.
www.gsd.com.co
PBX: +1 (57) 231 0622 | MÓVIL 314 219 6821
Carrera 69 No. 74B-68
Bogotá D.C., Colombia
www.gsd.com.co · sac@gsd.com.co
Diseño:davidhaches@yahoo.com
C
M
Y
CM
MY
CY
CMY
K
GSD_Brochure_2017_FINAL.pdf 1 9/03/2017 11:08:55 a. m.

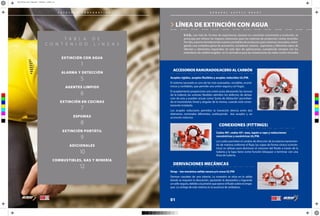

2. G E N E R A L S U P P L Y D E P O TC A T Á L O G O C O R P O R A T I V O
LÍNEA DE EXTINCIÓN CON AGUA
G.S.D., con más de 10 años de experiencia, siempre en constante crecimiento y evolución, se
preocupa por ofrecer las mejores soluciones para los sistemas de protección contra incendio.
Por ello, estamos fortaleciendo nuestro portafolio de productos para sistemas ranurados, entre-
gando una completa gama de accesorios, rociadores, tubería, soportería y diferentes tipos de
Válvulas y elementos requeridos en este tipo de aplicaciones, cumpliendo siempre con los
estándares de calidad exigidos en la normativa para las instalaciones de redes contra incendio.
DERIVACIONES MECÁNICAS
Strap – tee mecánica salida ranura y/o rosca UL/FM
Derivan caudales de una tubería. La conexión se sitúa en la salida
donde se requiere la desviación, ajustando la abrazadera y logrando
un sello seguro, debido a la presión que ejerce el fluido sobre el empa-
que. La ventaja de este sistema es la ausencia de soldadura.
ACCESORIOS RANURADOS/ACERO AL CARBÓN
Acoples rígidos, acoples flexibles y acoples reducidos UL/FM.
El sistema ranurado es uno de los más avanzados, versátiles, econó-
micos y confiables, que permite una unión segura y sin fugas.
El acoplamiento proporciona una unión justa abrazando las ranuras
de la tubería; las uniones flexibles admiten los defectos de alinea-
ción de esta y pueden actuar como “junta de dilatación” permitien-
do el movimiento lineal y angular de la misma, cuando está correc-
tamente instalada.
Los acoples reductores permiten la transición directa entre dos
diámetros nominales diferentes, sustituyendo dos acoples y un
accesorio reductor.
CONEXIONES (FITTINGS)
Codos 90º, codos 45º, tees, tapón o caps y reducciones
concéntricas y excéntricas UL/FM.
Los codos permiten el cambio de dirección de la tubería mantenien-
do de manera uniforme el flujo; las copas de forma cónica (concén-
trica) se utilizan para disminuir el volumen del fluido a través de la
tubería y la tapa tiene como función bloquear o terminar con una
línea de tubería.
EXTINCIÓN CON AGUA
1
ALARMA Y DETECCIÓN
5
AGENTES LIMPIOS
6
EXTINCIÓN EN COCINAS
7
ESPUMAS
8
EXTINCIÓN PORTÁTIL
9
ADICIONALES
10
COMBUSTIBLES, GAS Y MINERÍA
12
T A B L A D E
C O N T E N I D O L í N E A S
01
Fire protection & Industrial Solutions
Fire protection & Industrial Solutions
C
M
Y
CM
MY
CY
CMY
K
GSD_Brochure_2017_FINAL.pdf 2 9/03/2017 11:09:01 a. m.
3. TUBERÍA
La tubería de acero al carbón posee innumerables
aplicaciones que le permiten ser utilizada en redes
de protección contra incendio y transporte de
muchos otros fluidos, incluso abrasivos y corrosivos,
utilizados en la industria.
Nuestra tubería cuenta con las certificaciones exigi-
das específicamente para cada caso.
Tubería acero al carbón listada UL y aprobada FM,
con extremos ranurados, cumpliendo el estándar
de fabricación ASTM A 795 SCH 10 de Ø=1 1/4”a
Ø=6”en longitudes de 5.80 y 6 metros.
Tubería acero al carbón listada UL y aprobada FM,
con extremos biselados, cumpliendo el estándar
de fabricación ASTM A 53 SCH 40 de Ø=1 1/4” a
Ø=6”en longitudes de 5.80 y 6 metros.
PVC C-900
El sistema de tuberías de PVC C-900 se rige bajo la
norma AWWA C900-071 (American Water Works
Association).
Nuestro sistema cumple con requerimientos NFPA
24, capítulo 10 (tuberías subterráneas) utilizando
accesorios fabricados en hierro dúctil con cone-
xión junta mecánica y restrictores de movimiento,
de conformidad con la norma, eliminando el uso
de atraques en concreto.
0302
VÁLVULAS
Contamos con una amplia selección de válvulas
que regulan el paso de fluidos y que están respalda-
das por la garantía de nuestros proveedores.
Válvulas de Mariposa supervisadas.
Válvulas Vástago Ascendente (OS&Y).
Conexión siamesa de entrada o salida.
Válvulas de globo angular para conexión de
manguera (estándar, restrictora de presión y
reguladora de presión).
Válvulas de alivio.
Válvulas de Vástago Fijo.
Válvulas NRS (Poste indicador).
Válvulas de preacción y de diluvio.
Válvulas de retención (check) tipo cortina y
tipo wafer.
Riser check valve y Check valve alarm.
Válvulas de prueba y drenaje.
Válvulas reguladoras de Presión
G E N E R A L S U P P L Y D E P O T
Fire protection & Industrial Solutions
Fire protection & Industrial Solutions
OTROS
CAUDALIMETROS
AMORTIGUADOR GOLPE DE ARIETE
C A T Á L O G O C O R P O R A T I V O
C
M
Y
CM
MY
CY
CMY
K
GSD_Brochure_2017_FINAL.pdf 3 9/03/2017 11:09:17 a. m.

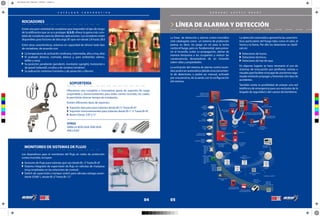

4. 04 05
LÍNEA DE ALARMA Y DETECCIÓN
G E N E R A L S U P P L Y D E P O T
SOPORTERÍA
Ofrecemos una completa e innovadora gama de soportes de carga
suspendida y sismorresistentes para redes contra incendio, los cuales
le permitirán ahorrar tiempo de instalación.
Existen diferentes tipos de soportes:
Soportes tipo pera para tuberías desde Ø=½”hasta Ø=8”.
Soportes sismorresistentes para tuberías desde Ø=1 ½”hasta Ø=8”.
Beam Clamp: 3/8”y ½”
MONITOREO DE SISTEMAS DE FLUJO
Los dispositivos para el monitoreo del flujo en redes de protección
contra incendio, incluyen:
Sensores de Flujo para tuberías que van desde Ø= 2”hasta Ø=8”.
Sistema integrado de supervisión de flujo en válvulas de mariposa
(muy empleadas en las estaciones de control).
Switch de supervisión o tamper switch para válvulas vástago ascen-
dente (OS&Y ), desde Ø=2”hasta Ø=12”
ROCIADORES
Existe una gran variedad de rociadores que responden al tipo de riesgo
de la edificación que se va a proteger. G.S.D. ofrece la gama más com-
pleta de rociadores para las distintas aplicaciones. Los rociadores están
disponibles para factores de descarga (K) que van desde 2.8 hasta 28.0
Entre otras características, estamos en capacidad de ofrecer todo tipo
de rociadores, de acuerdo con:
La temperatura de activación (ordinaria, intermedia, alta y muy alta).
El acabado (bronce, cromado, blanco y, para ambientes salinos,
teflón y cera).
Su posición: pendiente (pendent), montante (upright), horizontal o
de pared (sidewall), ocultos y de ventana (window).
Su aplicación (sistemas húmedos y de preacción y diluvio).
La línea de detección y alarma contra incendios
está catalogada como un sistema de protección
pasiva; es decir, no juega un rol para la lucha
contra el fuego, pero es fundamental para preve-
nir el incendio, evitar su propagación, alertar de
manera temprana a los ocupantes y reducir las
consecuencias devastadoras de un incendio
sobre vidas y propiedades.
La activación del sistema de alarma contra incen-
dios podrá ser automática debido al accionamien-
to de detectores, o podrá ser manual, activado
por una persona, de acuerdo con la configuración
del sistema.
La detección automática aprovecha las caracterís-
ticas particulares del fuego tales como el calor, el
humo y la llama. Por ello los detectores se clasifi-
can en:
Detectores de humo.
Detectores térmicos.
Detectores de haz de rayo.
En algunos lugares se hace necesario el uso de
sistemas de evacuación por perifoneo, sirenas o
visuales para facilitar el escape de una forma orga-
nizada evitando propagar y fomentar otro tipo de
accidentes.
También existe la posibilidad de enlazar una red
telefónica de emergencia para uso exclusivo de la
brigada de seguridad o del cuerpo de bomberos.
Fire protection & Industrial Solutions
Fire protection & Industrial Solutions
OTROS
VARILLA ROSCADA ZINCADA
ANCLAJES
C A T Á L O G O C O R P O R A T I V O
C
M
Y
CM
MY
CY
CMY
K
GSD_Brochure_2017_FINAL.pdf 4 9/03/2017 11:09:20 a. m.

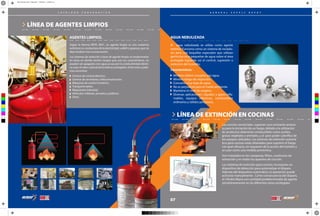

5. 07
LÍNEA DE AGENTES LIMPIOS
AGENTES LIMPIOS.
Según la Norma NFPA 2001, un agente limpio es una sustancia
extintora no conductora de la electricidad, volátil o gaseosa, que no
deja residuos tras su evacuación.
Los sistemas de extinción a base de agente limpio se implementan
en áreas en donde existen riesgos que, por sus características, no
pueden ser apagados con agua ya sea por la conductividad eléctri-
ca o por el valor cultural de los bienes protegidos. Entre estos, pode-
mos encontrar:
Centros de control eléctrico.
Centros de servidores y telecomunicación.
Máquinas de control numérico.
Transporte aéreo.
Maquinaria industrial.
Vehículos militares, privados y públicos.
Otros
G E N E R A L S U P P L Y D E P O T
AGUA NEBULIZADA
El agua nebulizada se utiliza como agente
extintor. Funciona como un sistema de rociado-
res pero con boquillas especiales que utilizan
partículas muy pequeñas de agua sobre el área
protegida logrando así el control, supresión o
extinción del incendio.
Características:
Mínimos daños causados por agua.
Mínimo riesgo de reignición.
Consumo muy bajo de agua.
No es perjudicial para el medio ambiente.
Mantiene el nivel de oxígeno.
Diversas aplicaciones: Líquidos y gases infla-
mables, equipos eléctricos, combustibles
ordinarios y sólidos peligrosos.
06
LÍNEA DE EXTINCIÓN EN COCINAS
Las cocinas comerciales suponen una constante amena-
za para la iniciación de un fuego, debido a la utilización
de productos altamente combustibles como aceites,
grasas vegetales y animales, y al gran poder calorífico de
los equipos utilizados. Los sistemas de extinción automá-
tico para cocinas están diseñados para suprimir el fuego
con gran eficacia, no requieren de la acción del hombre y
se usan como una medida preventiva.
Son instalados en las campanas, filtros, conductos de
extracción y en todos los aparatos de cocción.
Los sistemas de extinción para cocinas, incorporan un
dispositivo de detección para automatizar el disparo.
Además del dispositivo automático, la operación puede
activarse manualmente. Como consecuencia del disparo,
el cilindro libera una cantidad predeterminada de agente
simultáneamente en las diferentes áreas protegidas.
Fire protection & Industrial Solutions
Fire protection & Industrial Solutions
C A T Á L O G O C O R P O R A T I V O
C
M
Y
CM
MY
CY
CMY
K
GSD_Brochure_2017_FINAL.pdf 5 9/03/2017 11:09:25 a. m.

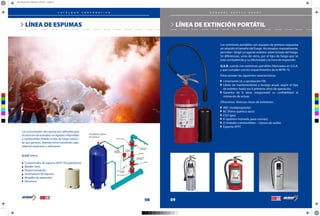

6. LÍNEA DE EXTINCIÓN PORTÁTIL
G E N E R A L S U P P L Y D E P O T
Los extintores portátiles son equipos de primera respuesta
en relación al tamaño del fuego. Accionados manualmente,
permiten dirigir un agente extintor sobre la base del fuego.
Se diferencian, unos de otros, por el tipo de fuego que se
está combatiendo y su efectividad a la hora de responder.
G.S.D. cuenta con extintores portátiles fabricados en U.S.A.
y que cumplen con los requerimientos de la NFPA 10.
Estos poseen las siguientes características:
Listamiento UL y aprobación FM.
Libres de mantenimiento y recarga anual, según el tipo
de extintor, hasta sus 6 primeros años de operación.
Garantía de 6 años, asegurando su confiablidad al
momento de actuar.
Ofrecemos diversas clases de extintores:
ABC (multipropósito)
BC (Polvo químico seco)
CO2 (gas)
K (químico húmedo, para cocinas).
D (metales combustibles – cloruro de sodio).
Espuma AFFF.
0908
LÍNEA DE ESPUMAS
Los concentrados de espuma son utilizados para
la extinción de incendios en líquidos inflamables
y combustibles debido al tipo de fuego particu-
lar que generan, Además tienen excelente capa-
cidad de expansión y sofocación.
G.S.D. ofrece:
Concentrados de espuma (AFFF, Fluroproteícos).
Bladder Tank.
Proporcionadores.
Generadores de espuma.
Boquillas de expansión.
Eductores.
Fire protection & Industrial Solutions
Fire protection & Industrial Solutions
C A T Á L O G O C O R P O R A T I V O
C
M
Y
CM
MY
CY
CMY
K
GSD_Brochure_2017_FINAL.pdf 6 9/03/2017 11:09:26 a. m.
7. LINEAS ADICIONALES
G E N E R A L S U P P L Y D E P O T
HIDRANTES
Dispositivos diseñados para suministrar gran cantidad de agua
en poco tiempo. Permiten la conexión de mangueras y equipos
de lucha contra incendios, así como el llenado de las cisternas
de agua del cuerpo de bomberos.
Se conectan y forman parte integral de la red de agua específi-
ca de protección contra incendios del establecimiento a prote-
ger o de las redes de agua de uso público en las ciudades.
Ofrecemos una variedad de hidrantes los cuales cuentan con
certificaciones UL /FM
Para sistemas públicos o privados.
De tambor seco o húmedo.
Hidrantes petroleros e industriales.
MANGUERAS
Mangueras certificadas para bomberos y brigadas de
emergencias contra incendios. Son utilizadas en fuegos
urbanos, forestales, industriales, refinerías, navales y en
ambientes agresivos donde la seguridad es prioritaria.
Mangueras sencillas y doble chaquetas,
de Ø=1 ½”y Ø=2 ½”.
GABINETES
Equipos diseñados para guardar y proteger elementos del sistema contra incendio. De acuerdo
con el tipo de gabinete, podemos encontrar lo siguiente:
Manguera de Ø=1 ½”o Ø=2 ½” Hacha de 4 lbs.
Válvulas de globo angular de Ø=1 ½”o Ø=2 ½”. Llave spanner.
Extintores.
Este conjunto se presenta como un sistema eficaz para la protección contra incendios, de fácil
manipulación y puede ser utilizado por las brigadas de emergencia de una edificación como
medida de reacción primaria en caso de presentarse un conato de incendio.
1110
Fire protection & Industrial Solutions
Fire protection & Industrial Solutions
C A T Á L O G O C O R P O R A T I V O
C
M
Y
CM
MY
CY
CMY
K
GSD_Brochure_2017_FINAL.pdf 7 9/03/2017 11:09:29 a. m.

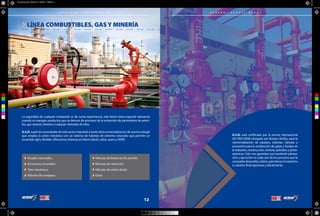

8. La seguridad de cualquier instalación es de suma importancia, este factor toma especial relevancia
cuando se manejan productos que se derivan de procesos de la extracción de yacimientos de petró-
leo, gas natural, minería o cualquier derivado de ellos.
G.S.D. suple las necesidades de este sector industrial a través de la comercialización de una tecnología
que emplea la unión mecánica con un sistema de tuberías de extremo ranurado que permite un
ensamble ágil y flexible. Ofrecemos sistemas en hierro dúctil, cobre, acero y HDPE.
Acoples ranurados.
Accesorios ranurados
Tees mecánicas
Válvulas de mariposa.
Válvulas de balanceo de presión.
Válvulas de retención.
Válvulas de esfera (bola).
Otros
LÍNEA COMBUSTIBLES, GAS Y MINERÍA
G E N E R A L S U P P L Y D E P O T
G.S.D. está certificado por la norma internacional
ISO 9001:2008 otorgado por Bureau Veritas, para la
comercialización de equipos, tuberías, válvulas y
accesorios para la conducción de gases y fluidos en
la industria, construcción, minería, petróleo y petro-
químicos. Esto nos garantiza una excelente planea-
ción y ejecución en cada uno de los procesos que la
compañía desarrolla a diario, para llevar el material a
su destino final oportuna y eficazmente.
12
Fire protection & Industrial Solutions
Fire protection & Industrial Solutions
C A T Á L O G O C O R P O R A T I V O
C
M
Y
CM
MY
CY
CMY
K
GSD_Brochure_2017_FINAL.pdf 8 9/03/2017 11:09:32 a. m.
