Este documento describe las características de una vivienda saludable llamada Sumaq Wasi. Explica que una vivienda saludable controla o previene riesgos como su ubicación, estructura, iluminación y componentes. Luego detalla las características del Sumaq Wasi, incluyendo que es sismorresistente debido a sus refuerzos de caña, y bioclimático porque mantiene la temperatura interior. Finalmente, enfatiza la importancia de que las familias cuiden y mantengan sus viviendas Sumaq Wasi para salvagu

1. “VIVIENDA
SALUDABLE”
UNIDAD DE ASISTENCIA TÉCNICA Y SOSTENIBILIDAD (UATS)
PROGRAMA NACIONAL DE VIVIENDA RURAL

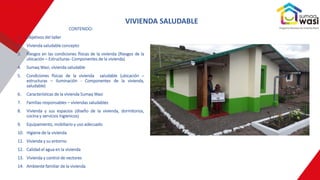

2. VIVIENDA SALUDABLE
CONTENIDO:
1. Objetivos del taller
2. Vivienda saludable concepto
3. Riesgos en las condiciones físicas de la vivienda (Riesgos de la
ubicación – Estructuras- Componentes de la vivienda)
4. Sumaq Wasi, vivienda saludable
5. Condiciones físicas de la vivienda saludable (ubicación –
estructuras – Iluminación - Componentes de la vivienda,
saludable)
6. Características de la vivienda Sumaq Wasi
7. Familias responsables – viviendas saludables
8. Vivienda y sus espacios (diseño de la vivienda, dormitorios,
cocina y servicios higienicos)
9. Equipamiento, mobiliario y uso adecuado
10. Higiene de la vivienda
11. Vivienda y su entorno
12. Calidad el agua en la vivienda
13. Vivienda y control de vectores
14. Ambiente familiar de la vivienda

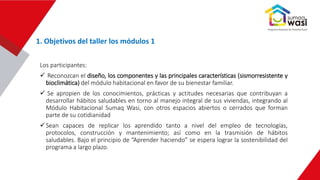

3. Los participantes:
 Reconozcan el diseño, los componentes y las principales características (sismorresistente y
bioclimática) del módulo habitacional en favor de su bienestar familiar.
 Se apropien de los conocimientos, prácticas y actitudes necesarias que contribuyan a
desarrollar hábitos saludables en torno al manejo integral de sus viviendas, integrando al
Módulo Habitacional Sumaq Wasi, con otros espacios abiertos o cerrados que forman
parte de su cotidianidad
Sean capaces de replicar los aprendido tanto a nivel del empleo de tecnologías,
protocolos, construcción y mantenimiento; así como en la trasmisión de hábitos
saludables. Bajo el principio de “Aprender haciendo” se espera lograr la sostenibilidad del
programa a largo plazo.
1. Objetivos del taller los módulos 1

4. • Una vivienda es saludable cuando los riesgos pueden ser
controlables, prevenibles o cuando carece de ellos (ubicación,
estructuras), debe tener un espacio vital, un refugio para nuestra
intimidad y para construir nuestra vida familiar.
• Toda persona tiene derecho a gozar de un ambiente saludable, la
vivienda saludable incluye no solo la casa, sino el entorno físico y
social la familia y la comunidad.
• Es un espacio vital: el lugar indispensable para la vida necesaria
para el desarrollo de las personas y de la familia, brinda seguridad,
protección, intimidad, y contribuyen bienestar a todas las personas
que la habitan.
2. Vivienda Saludable

5. 3. RIESGOS EN LAS CONDICIONES FISICAS DE LA VIVIENDA –UBICACIÓN
¿ Se puede prevenir que la vivienda este en un
lugar seguro de Huaycos y derrumbes?
¿Se puede prevenir un lugar donde se ubica la
vivienda?
¿Se puede evitar construir la vivienda en un lugar
libre de deslizamientos?
¿ Se puede prevenir que la vivienda este en un
terreno estable?
Pregunta observando la foto ¿ Se puede controlar, prevenir o carecer de riegos?

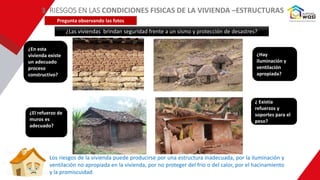

6. 3. RIESGOS EN LAS CONDICIONES FISICAS DE LA VIVIENDA –ESTRUCTURAS
Pregunta observando las fotos
¿Las viviendas brindan seguridad frente a un sismo y protección de desastres?
¿En esta
vivienda existe
un adecuado
proceso
constructivo?
¿El refuerzo de
muros es
adecuado?
¿Hay
iluminación y
ventilación
apropiada?
¿ Existía
refuerzos y
soportes para el
peso?
Los riesgos de la vivienda puede producirse por una estructura inadecuada, por la iluminación y
ventilación no apropiada en la vivienda, por no proteger del frio o del calor, por el hacinamiento
y la promiscuidad.

7. RIESGOS EN LAS CONDICIONES FISICAS DE LA VIVIENDA SALUDABLE – por falta de una
construcción adecuada y por falta de un adecuado mantenimiento de la vivienda
La presencia de animales y vectores (arañas, pulgas, ratas, cucarachas etc.)
Los riesgos de la vivienda pueden ser producidos por :

8. 4. La vivienda Sumaq Wasi es una vivienda saludable
Modelo de Adobe - Sierra Modelo de Ladrillo -Sierra
Modelo de Madera - Selva Baja Modelo de Madera - Selva Alta y la Costa

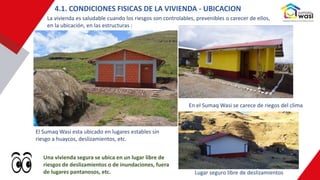

9. Una vivienda segura se ubica en un lugar libre de
riesgos de deslizamientos o de inundaciones, fuera
de lugares pantanosos, etc.
4.1. CONDICIONES FISICAS DE LA VIVIENDA - UBICACION
La vivienda es saludable cuando los riesgos son controlables, prevenibles o carecer de ellos,
en la ubicación, en las estructuras :
El Sumaq Wasi esta ubicado en lugares estables sin
riesgo a huaycos, deslizamientos, etc.
En el Sumaq Wasi se carece de riegos del clima
Lugar seguro libre de deslizamientos

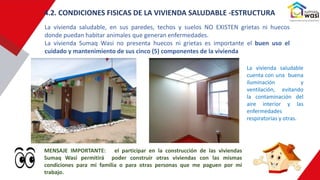

10. La vivienda saludable, en sus paredes, techos y suelos NO EXISTEN grietas ni huecos
donde puedan habitar animales que generan enfermedades.
La vivienda Sumaq Wasi no presenta huecos ni grietas es importante el buen uso el
cuidado y mantenimiento de sus cinco (5) componentes de la vivienda
4.2. CONDICIONES FISICAS DE LA VIVIENDA SALUDABLE -ESTRUCTURA
MENSAJE IMPORTANTE: el participar en la construcción de las viviendas
Sumaq Wasi permitirá poder construir otras viviendas con las mismas
condiciones para mi familia o para otras personas que me paguen por mi
trabajo.
La vivienda saludable
cuenta con una buena
iluminación y
ventilación, evitando
la contaminación del
aire interior y las
enfermedades
respiratorias y otras.

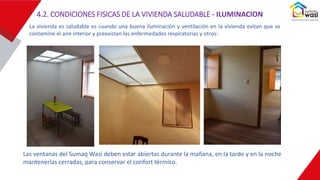

11. Las ventanas del Sumaq Wasi deben estar abiertas durante la mañana, en la tarde y en la noche
mantenerlas cerradas, para conservar el confort térmico.
La vivienda es saludable es cuando una buena iluminación y ventilación en la vivienda evitan que se
contamine el aire interior y preexistan las enfermedades respiratorias y otros:
4.2. CONDICIONES FISICAS DE LA VIVIENDA SALUDABLE - ILUMINACION

12. 5.PUERTA
Triplay
Vidrio
Madera
Aluminio
Piedra
Madera o cemento
pulido
Tecnopor
Calamina
galvanizada
Tecnopor
Madera
Refuerzo
horizontal y
vertical de
caña
4.VENTANA +
CONTRAVENTANA
1. TECHO
Adobes de
0.40x0.40x0.10
m
2. MURO
3. PISO
Una vivienda saludable cumple con la función de brindar seguridad y
protección en sus 5 componentes Techo, Muro, Piso, Ventanas y
Puertas, a continuación cada componente que mejora la vivienda
Sumaq Wasi:
4.3. CONDICIONES FISICAS DE LA VIVIENDA SALUDABLE COMPONENTES
DE LA VIVIENDA

13. 1. TECHO: Debe proporcionan seguridad para
evitar el ingreso del agua de lluvia, animales
(araña, ratas, murciélagos, insectos, etc.), el SW
tiene una cámara de aire que permite entrar el
calor del sol al interior del modulo para
mantener el confort térmico en la vivienda.
2. MURO O PAREDES: Las estructuras firmes y
seguras, en el SW los refuerzos en los muros sin con
caña, cumplimos con la Norma E030 y E080 del
reglamento nacional de construcción, las estructuras
antisísmicas permite salvar vidas ante los sismos,.
3. PISOS: Deben ser compactados,
impermeables y de fácil limpieza, en la vivienda
Sumaq Wasi hay una cámara de aire que no
permite el ingreso del frio del suelo al interior
del modulo de la vivienda.
4. VENTANAS: El diseño debe permitir el
ingreso del sol, la iluminación, la humedad
propicia enfermedades de pulmones,
resfríos y gripe.
5. PUERTAS: elemento
de seguridad, que evita
robos, y que las personas
de afuera miren el
interior.
Componentes de la vivienda Sumaq Wasi brindan seguridad y protección

14. 1° SISMORRESISTENTE: La vivienda Sumaq Wasi, cuenta con muros y paredes con refuerzos, la
construcción de adobe con refuerzos de caña, es una edificación SISMORRESISTENTE
CUMPLE CON EL REGLAMENTO
NACIONAL DE EDIFICACIONES:
Norma E 080 ADOBE, Diseño y
Construcción con tierra
reforzada RM N° 121-2017-
VIVIENDA y fe de erratas R.M.
N° 121-2017-VIVIENDA
Adobes 0.40m.x 0.40m. x 0.10m.
Medios adobes 0.19m. x 0.40m. x 0.10m.
Horizontales cada 4hiladas en el tercio inferior de
la altura del muro
cada 3hiladas en el tercio central
cada 2hiladas en el tercio superior
Refuerzos de caña
(horizontales)
Capacidad de otorgarle resistencia a la tracción y capacidad
para disipar energía fuera del rango elástico por lo que la
mampostería de adobe no llegaría al colapso.
6. CARACTERISTICAS DE LA VIVIENDA SUMAQ WASI
1° ESTRUCTURA SISMORRESISTENTE Y 2° ES BIOCLIMÁTICA

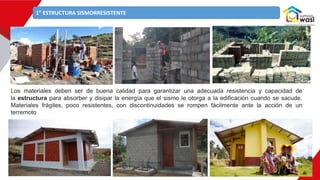

15. 1° ESTRUCTURA SISMORRESISTENTE
Los materiales deben ser de buena calidad para garantizar una adecuada resistencia y capacidad de
la estructura para absorber y disipar la energía que el sismo le otorga a la edificación cuando se sacude.
Materiales frágiles, poco resistentes, con discontinuidades se rompen fácilmente ante la acción de un
terremoto

16. Convección
Radiación de onda corta
Radiación de onda larga
Conducción
FLUJO DE CALOR
U
ventilación
Radiación
del cielo
Radiación
solar
Radiación
del suelo
Los intercambios se dan por TRANSFERENCIA
DE CALOR e INTERCAMBIOS DE AIRE.
De manera espontánea, los flujos de calor no
nos conducirán a un estado de confort.
Mantiene el Confort Térmico en el interior de la vivienda, mantiene la temperatura en el frio o en
el calor del exterior el SW mantiene su temperatura .
Mantienen el confort térmico dentro de la vivienda, hay una
climatización permanente en la vivienda no hay cambio bruscos de
temperatura ni de día ni de noche.
2° VIVIENDA BIOCLIMATICA:

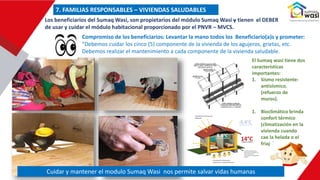

17. Compromiso de los beneficiarios: Levantar la mano todos los Beneficiario(a)s y prometer:
“Debemos cuidar los cinco (5) componente de la vivienda de los agujeros, grietas, etc.
Debemos realizar el mantenimiento a cada componente de la vivienda saludable.
El Sumaq wasi tiene dos
características
importantes:
1. Sismo resistente-
antisísmico.
(refuerzo de
muros).
1. Bioclimático brinda
confort térmico
(climatización en la
vivienda cuando
cae la helada o el
friaje)
Los beneficiarios del Sumaq Wasi, son propietarios del módulo Sumaq Wasi y tienen el DEBER
de usar y cuidar el módulo habitacional proporcionado por el PNVR – MVCS.
7. FAMILIAS RESPONSABLES – VIVIENDAS SALUDABLES
Cuidar y mantener el modulo Sumaq Wasi nos permite salvar vidas humanas

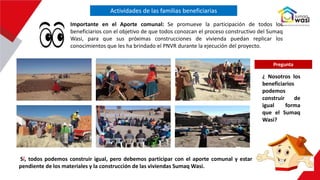

18. Actividades de las familias beneficiarias
Importante en el Aporte comunal: Se promueve la participación de todos los
beneficiarios con el objetivo de que todos conozcan el proceso constructivo del Sumaq
Wasi, para que sus próximas construcciones de vivienda puedan replicar los
conocimientos que les ha brindado el PNVR durante la ejecución del proyecto.
Sí, todos podemos construir igual, pero debemos participar con el aporte comunal y estar
pendiente de los materiales y la construcción de las viviendas Sumaq Wasi.
¿ Nosotros los
beneficiarios
podemos
construir de
igual forma
que el Sumaq
Wasi?
Pregunta

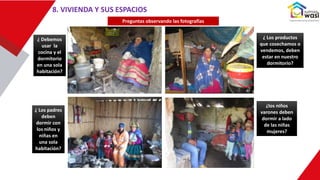

19. 8. VIVIENDA Y SUS ESPACIOS
Preguntas observando las fotografías
¿ Debemos
usar la
cocina y el
dormitorio
en una sola
habitación?
¿ Los padres
deben
dormir con
los niños y
niñas en
una sola
habitación?
¿ Los productos
que cosechamos o
vendemos, deben
estar en nuestro
dormitorio?
¿los niños
varones deben
dormir a lado
de las niñas
mujeres?

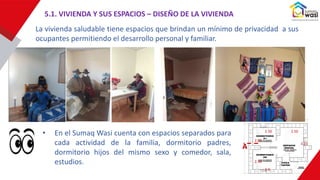

20. 3.15
2.50
2.50
2.0
2.05
2.50
A
La vivienda saludable tiene espacios que brindan un mínimo de privacidad a sus
ocupantes permitiendo el desarrollo personal y familiar.
• En el Sumaq Wasi cuenta con espacios separados para
cada actividad de la familia, dormitorio padres,
dormitorio hijos del mismo sexo y comedor, sala,
estudios.
5.1. VIVIENDA Y SUS ESPACIOS – DISEÑO DE LA VIVIENDA

21. La vivienda saludable es un refugio para nuestra intimidad y para construir nuestra vida en
familia, contar con espacios separados y privados genera bienestar y seguridad a los integrantes
de la familia.
5.2. VIVIENDA Y SUS ESPACIOS – DORMITORIOS
• Los padre deben dormir en una
habitación y los hijos dormir en
otra habitación
• los hijos pueden dormir juntos
si son del mismo sexo (niños
con niños y niñas con niñas)
podemos evitar el incesto, la
violación, el abuso sexual
infantil, problemas relacionados
al hacinamiento.
• Las personas con enfermedades
respiratorias, con
enfermedades de la piel y otras,
deben dormir en espacios
separados para no contagiar a
los demás miembros de la
familia.

22. La vivienda es saludable, cuando está libre de contaminación del humo de
leña es:
• La cocina debe estar separado del Sumaq Wasi, el humo contamina el aire y propicia
enfermedades respiratorias, .
• Los servicios higiénicos deben estar a 5 metros del Sumaq Wasi.
5.3. VIVIENDA Y SUS ESPACIOS – COCINA Y SERVICIOS HIGIENICOS

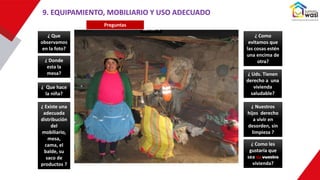

23. 9. EQUIPAMIENTO, MOBILIARIO Y USO ADECUADO
Preguntas
¿ Que
observamos
en la foto?
¿ Que hace
la niña?
¿ Existe una
adecuada
distribución
del
mobiliario,
mesa,
cama, el
balde, su
saco de
productos ?
¿ Donde
esta la
mesa?
¿ Como les
gustaría que
sea su vuestra
vivienda?
¿ Como
evitamos que
las cosas estén
una encima de
otra?
¿ Uds. Tienen
derecho a una
vivienda
saludable?
¿ Nuestros
hijos derecho
a vivir en
desorden, sin
limpieza ?

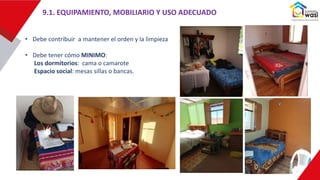

24. 9.1. EQUIPAMIENTO, MOBILIARIO Y USO ADECUADO
• Debe contribuir a mantener el orden y la limpieza
• Debe tener cómo MINIMO:
Los dormitorios: cama o camarote
Espacio social: mesas sillas o bancas.

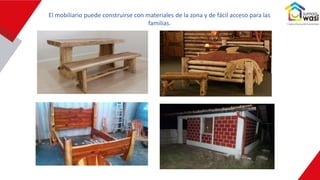

25. El mobiliario puede construirse con materiales de la zona y de fácil acceso para las
familias.

26. 6.2. EQUIPAMIENTO, MOBILIARIO Y USO ADECUADO – NO ALMACEN
La actividad productiva como almacén de productos, tienda, talleres entre otro deben ubicarse
fuera del Sumaq Wasi, porque pueden liberar sustancias o residuos altamente peligrosos para
niños y ancianos, puede originar enfermedades respiratorias, diarrea, cólera, etc.
La vivienda Sumaq Wasi es UNA VIVIENDA SALUDABLE, para que viva la familia, se recomienda
usar como dormitorios y espacio social (sala, comedor, estudios, etc. )

27. 10. HIGIENE DE LA VIVIENDA
Preguntas observando la fotografía
¿ Existe
limpieza
adecuada en el
ambiente?
¿ Existe orden
en la
habitación?
¿ Los
alimentos,
están
protegidos?
¿ El niño estará
libre de contraer
enfermedades
infecciosas (vía
respiratoria,
digestivo, etc.?
¿ El ambiente está
libre de vectores
(arañas, ratones,
garrapatas, etc.?

28. Una vivienda limpia, cuenta con menos riesgos de plagas o vectores, arañas,
garrapatas y pulgas pueden aprovechar los espacios desaseados o desordenados
7. HIGIENE DE LA VIVIENDA
Una vivienda debe mantenerse limpia, ordenada y bonita para hacer de ella un lugar
agradable donde vivir

29. HIGIENE EN LA VIVIENDA: MANEJO DE ALIMENTOS Y COCINA
Lavarse las manos con agua y jabón antes y después de usar el sanitario,
de preparar y consumir alimentos. Un buen lavado de manos incluye el
cepillado de las uñas y el secado con un paño limpio.

30. • Cocinar en un ambiente libre de animales
domésticos.
• Los estantes donde se almacenan
los alimentos deben estar
protegidos, limpios, ventilados y
secos.
• A la hora de comprar
enlatados se debe mirar la
fecha de vencimiento y limpiar
el envase antes de abrir para
evitar intoxicaciones
HIGIENE EN LA VIVIENDA: MANEJO DE ALIMENTOS Y COCINA

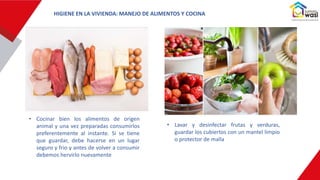

31. • Cocinar bien los alimentos de origen
animal y una vez preparadas consumirlos
preferentemente al instante. Si se tiene
que guardar, debe hacerse en un lugar
seguro y frio y antes de volver a consumir
debemos hervirlo nuevamente
• Lavar y desinfectar frutas y verduras,
guardar los cubiertos con un mantel limpio
o protector de malla
HIGIENE EN LA VIVIENDA: MANEJO DE ALIMENTOS Y COCINA

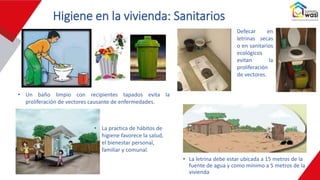

32. Higiene en la vivienda: Sanitarios
• La letrina debe estar ubicada a 15 metros de la
fuente de agua y como mínimo a 5 metros de la
vivienda
• La practica de hábitos de
higiene favorece la salud,
el bienestar personal,
familiar y comunal.
• Un baño limpio con recipientes tapados evita la
proliferación de vectores causante de enfermedades.
• Defecar en
letrinas secas
o en sanitarios
ecológicos
evitan la
proliferación
de vectores.

33. Higiene en la vivienda: Residuos sólidos
• Debemos trabajar para que los
vecinos no arrojen la basura en la
calle ni quemen la basura. La
quema de la basura producen
gases tóxicos
• La mejor manera de almacenar los residuos
solidos es manteniéndolos tapados. Esto evita
el ingreso de moscas, cucarachas, roedores y
el acceso de animales domésticos. Los lugares
deben ser limpios y secos.

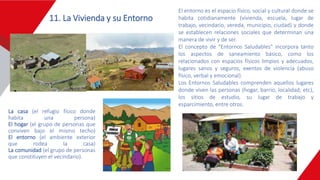

34. La casa (el refugio físico donde
habita una persona)
El hogar (el grupo de personas que
conviven bajo el mismo techo)
El entorno (el ambiente exterior
que rodea la casa)
La comunidad (el grupo de personas
que constituyen el vecindario).
11. La Vivienda y su Entorno
El entorno es el espacio físico, social y cultural donde se
habita cotidianamente (vivienda, escuela, lugar de
trabajo, vecindario, vereda, municipio, ciudad) y donde
se establecen relaciones sociales que determinan una
manera de vivir y de ser.
El concepto de "Entornos Saludables" incorpora tanto
los aspectos de saneamiento básico, como los
relacionados con espacios físicos limpios y adecuados,
lugares sanos y seguros, exentos de violencia (abuso
físico, verbal y emocional).
Los Entornos Saludables comprenden aquellos lugares
donde viven las personas (hogar, barrio, localidad, etc),
los sitios de estudio, su lugar de trabajo y
esparcimiento, entre otros.

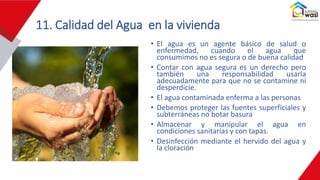

35. 11. Calidad del Agua en la vivienda
• El agua es un agente básico de salud o
enfermedad, cuando el agua que
consumimos no es segura o de buena calidad
• Contar con agua segura es un derecho pero
también una responsabilidad usarla
adecuadamente para que no se contamine ni
desperdicie.
• El agua contaminada enferma a las personas
• Debemos proteger las fuentes superficiales y
subterráneas no botar basura
• Almacenar y manipular el agua en
condiciones sanitarias y con tapas.
• Desinfección mediante el hervido del agua y
la cloración

36. • Cuando usamos correctamente el agua
tratada, evítanos su desperdicio, alto
costo y consumo de energía.
Calidad del agua en la vivienda
• hervir agua en la vivienda significa creer en la
salud y combatir las enfermedades.

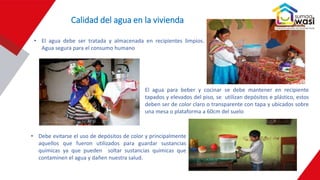

37. • El agua debe ser tratada y almacenada en recipientes limpios.
Agua segura para el consumo humano
• El agua para beber y cocinar se debe mantener en recipiente
tapados y elevados del piso, se utilizan depósitos e plástico, estos
deben ser de color claro o transparente con tapa y ubicados sobre
una mesa o plataforma a 60cm del suelo
• Debe evitarse el uso de depósitos de color y principalmente
aquellos que fueron utilizados para guardar sustancias
químicas ya que pueden soltar sustancias químicas que
contaminen el agua y dañen nuestra salud.
Calidad del agua en la vivienda

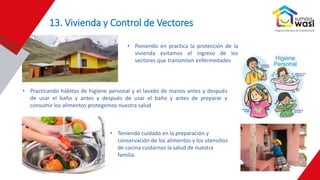

38. 13. Vivienda y Control de Vectores
• Poniendo en practica la protección de la
vivienda evitamos el ingreso de los
vectores que transmiten enfermedades
• Practicando hábitos de higiene personal y el lavado de manos antes y después
de usar el baño y antes y después de usar el baño y antes de preparar y
consumir los alimentos protegemos nuestra salud
• Teniendo cuidado en la preparación y
conservación de los alimentos y los utensilios
de cocina cuidarnos la salud de nuestra
familia.

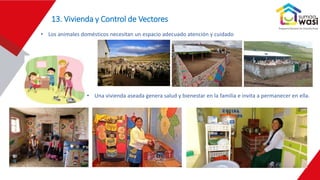

39. • Los animales domésticos necesitan un espacio adecuado atención y cuidado
• Una vivienda aseada genera salud y bienestar en la familia e invita a permanecer en ella.
13. Vivienda y Control de Vectores

40. 14. Ambiente familiar en la vivienda
• Comunicándonos permanentemente, escuchando y
poniéndonos en el lugar del otro nos entendemos mejor
y contribuimos a la armonía familiar.
• Evitando el hacinamiento y que los hijos duerman en la misma
cama con sus padres, con la finalidad de que el niño o la niña
se sepa diferenciar, construya y fortaleza su identidad . Esto
previene la activación temprana de la sexualidad infantil

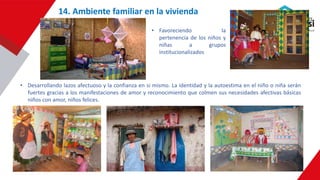

41. • Favoreciendo la
pertenencia de los niños y
niñas a grupos
institucionalizados
• Desarrollando lazos afectuoso y la confianza en si mismo. La identidad y la autoestima en el niño o niña serán
fuertes gracias a los manifestaciones de amor y reconocimiento que colmen sus necesidades afectivas básicas
niños con amor, niños felices.
14. Ambiente familiar en la vivienda

42. …Comentarios y Preguntas?
