Este documento describe una práctica de configuración de enrutamiento RIP en una red de 3 routers Cisco 2500. La práctica involucra configurar interfaces, verificar conectividad, habilitar RIP y verificar las tablas de ruteo. Inicialmente el ping entre PCs no funcionó debido a las tablas de ruteo no actualizadas, pero luego de habilitar RIP se logró la comunicación completa entre todos los dispositivos.
En la diapositiva No. 21 hay un error. El comando para habilitar classless en RIP v2 es Router(config-router)# no auto-summary y no el que se muestra que sirve para mostrar los protocolos de enrutamiento que están habilitados en el enrutador.
En la diapositiva No. 21 hay un error. El comando para habilitar classless en RIP v2 es Router(config-router)# no auto-summary y no el que se muestra que sirve para mostrar los protocolos de enrutamiento que están habilitados en el enrutador.
4. 1. Armar la maqueta propuesta configurando solo interfaces
ethernet y serial.
2. Verificar conectividad con PING desde el Router hacia PC y
Router vecinos.
3. Desde PC Ping a las otras PC
◦ Funciona?
◦ Porque ?
4. Habilitar RIP
5. Verificar el anuncio de redes con “show ip route”
6. Repetir paso 3.
7. Elaborar reporte.
5. Un router es un dispositivo que proporciona conectividad
a nivel de redo nivel tres en el modelo OSI.
Su función principal consiste en enviar o encaminar paquetes
de datos de una red a otra, es decir, interconectar subredes,
entendiendo por subred un conjunto de máquinas IP que se
pueden comunicar sin la intervención de
un router (mediante bridges), y que por tanto tienen prefijos
de red distintos.

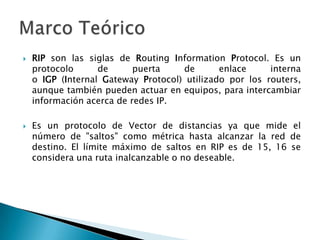

6. RIP son las siglas de Routing Information Protocol. Es un
protocolo de puerta de enlace interna
o IGP (Internal Gateway Protocol) utilizado por los routers,
aunque también pueden actuar en equipos, para intercambiar
información acerca de redes IP.
Es un protocolo de Vector de distancias ya que mide el
número de "saltos" como métrica hasta alcanzar la red de
destino. El límite máximo de saltos en RIP es de 15, 16 se
considera una ruta inalcanzable o no deseable.

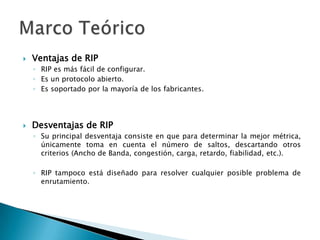

7. Ventajas de RIP
◦ RIP es más fácil de configurar.
◦ Es un protocolo abierto.
◦ Es soportado por la mayoría de los fabricantes.
Desventajas de RIP
◦ Su principal desventaja consiste en que para determinar la mejor métrica,
únicamente toma en cuenta el número de saltos, descartando otros
criterios (Ancho de Banda, congestión, carga, retardo, fiabilidad, etc.).
◦ RIP tampoco está diseñado para resolver cualquier posible problema de
enrutamiento.
8. El primer paso fue armar la maqueta
basándonos en el diagrama.
9. El siguiente paso fue acceder a la consola de configuración de
los routers y usar los siguientes comandos para configurar
los routers con nuestras especificaciones de acuerdo al
diagrama.
10. Con ayuda de estos otros comandos logramos configurar las
interfaces seriales y de Ethernet.
11. Una vez que ya tenemos todo configurado iniciamos las
pruebas primero PING desde el Router hacia PC y Router
vecinos.
Con esto demostramos que hay conectividad entre los
routers.
12. La segunda prueba era hacer PING de PC a las demás PC.
No funciono, la razón es que las tablas de ruteo no estaban
actualizadas por eso las PC no podían “verse”.
13. Luego habilitamos y configuramos en los
routers el protocolo RIP y actualizamos las
tablas de ruteo.
14. Una vez actualizadas las tablas de ruteo no tuvimos
problemas haciendo PING a las demás PC.
15. No tuvimos problemas con el armado del
diagrama propuesto para la practica.
La configuración de los routers fue
relativamente fácil teniendo la lista de
comandos.
Pudimos verificar como cada subred de cada
router era independiente e imposible de
comunicar hasta que habilitamos el protocolo
RIP.
