Este documento describe una práctica sobre dispositivos de interconexión de redes. Explica los objetivos, materiales utilizados y describe brevemente los componentes internos y funciones de hubs, bridges, switches, routers y los modelos Cisco 2500, 1900 y 3800 analizados durante la práctica. El estudiante concluyó entendiendo mejor la funcionalidad y componentes de routers y switches.

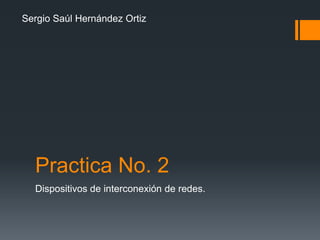

1. Practica No. 2
Dispositivos de interconexión de redes.
Sergio Saúl Hernández Ortiz

2. Dispositivos de interconexión de
redes

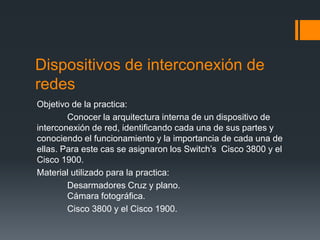

Objetivo de la practica:
Conocer la arquitectura interna de un dispositivo de
interconexión de red, identificando cada una de sus partes y
conociendo el funcionamiento y la importancia de cada una de
ellas. Para este cas se asignaron los Switch’s Cisco 3800 y el
Cisco 1900.
Material utilizado para la practica:
Desarmadores Cruz y plano.
Cámara fotográfica.
Cisco 3800 y el Cisco 1900.

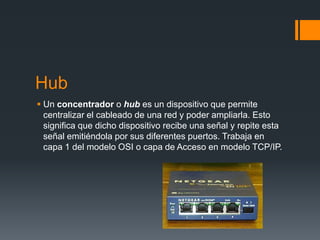

3. Hub
 Un concentrador o hub es un dispositivo que permite
centralizar el cableado de una red y poder ampliarla. Esto
significa que dicho dispositivo recibe una señal y repite esta
señal emitiéndola por sus diferentes puertos. Trabaja en
capa 1 del modelo OSI o capa de Acceso en modelo TCP/IP.

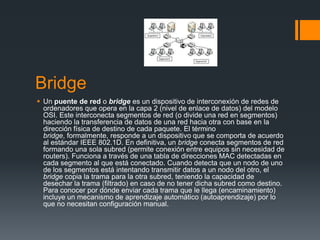

4. Bridge
 Un puente de red o bridge es un dispositivo de interconexión de redes de
ordenadores que opera en la capa 2 (nivel de enlace de datos) del modelo
OSI. Este interconecta segmentos de red (o divide una red en segmentos)
haciendo la transferencia de datos de una red hacia otra con base en la
dirección física de destino de cada paquete. El término
bridge, formalmente, responde a un dispositivo que se comporta de acuerdo
al estándar IEEE 802.1D. En definitiva, un bridge conecta segmentos de red
formando una sola subred (permite conexión entre equipos sin necesidad de
routers). Funciona a través de una tabla de direcciones MAC detectadas en
cada segmento al que está conectado. Cuando detecta que un nodo de uno
de los segmentos está intentando transmitir datos a un nodo del otro, el
bridge copia la trama para la otra subred, teniendo la capacidad de
desechar la trama (filtrado) en caso de no tener dicha subred como destino.
Para conocer por dónde enviar cada trama que le llega (encaminamiento)
incluye un mecanismo de aprendizaje automático (autoaprendizaje) por lo
que no necesitan configuración manual.

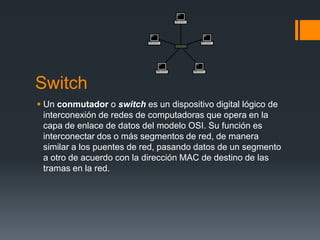

5. Switch
 Un conmutador o switch es un dispositivo digital lógico de
interconexión de redes de computadoras que opera en la
capa de enlace de datos del modelo OSI. Su función es
interconectar dos o más segmentos de red, de manera
similar a los puentes de red, pasando datos de un segmento
a otro de acuerdo con la dirección MAC de destino de las
tramas en la red.

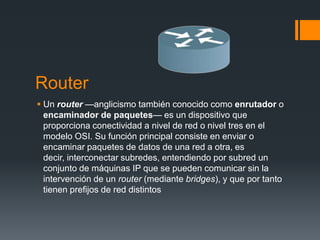

6. Router
 Un router —anglicismo también conocido como enrutador o
encaminador de paquetes— es un dispositivo que
proporciona conectividad a nivel de red o nivel tres en el
modelo OSI. Su función principal consiste en enviar o
encaminar paquetes de datos de una red a otra, es
decir, interconectar subredes, entendiendo por subred un
conjunto de máquinas IP que se pueden comunicar sin la
intervención de un router (mediante bridges), y que por tanto
tienen prefijos de red distintos

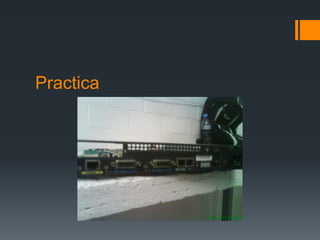

7. Practica

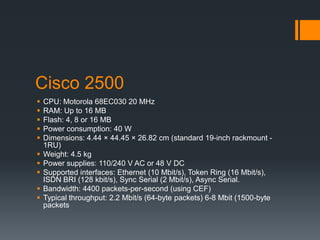

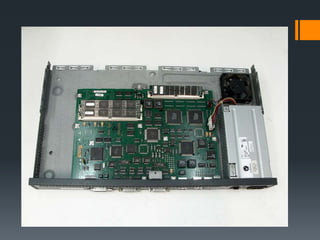

8. Cisco 2500
 CPU: Motorola 68EC030 20 MHz
 RAM: Up to 16 MB
 Flash: 4, 8 or 16 MB
 Power consumption: 40 W
 Dimensions: 4.44 × 44.45 × 26.82 cm (standard 19-inch rackmount -
1RU)
 Weight: 4.5 kg
 Power supplies: 110/240 V AC or 48 V DC
 Supported interfaces: Ethernet (10 Mbit/s), Token Ring (16 Mbit/s),
ISDN BRI (128 kbit/s), Sync Serial (2 Mbit/s), Async Serial.
 Bandwidth: 4400 packets-per-second (using CEF)
 Typical throughput: 2.2 Mbit/s (64-byte packets) 6-8 Mbit (1500-byte
packets

10. Cisco 1900
 The Cisco Catalyst 1900 is a 19" rack mountable, managed (configurable) 10baseT
Ethernet switch with 100baseTX/100baseFX uplink ports. This product was popular in
small office networks because of its features and price.
 This switch was sold until 2002, reaching end of life (EOL) in 2007 and is no longer
supported by Cisco.[1]
 Processor: Intel 80486
 RAM: 2 MB
 FLASH: 1 MB
 Backplane: 1 Gbit/s
 MAC Address table size: 1024
 10BaseT ports 12 or 24 Full Duplex
 100BaseTX ports 1 or 2 Full Duplex
 100BaseFX ports 1 (on 1924F) Full Duplex
 AUI port
 Internal AC power supply
 DC connector for external DC power (Cisco RPS)

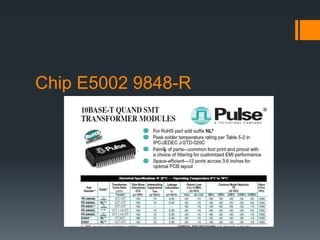

12. Chip E5002 9848-R

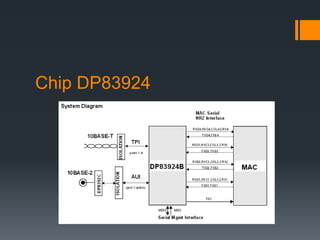

13. Chip DP83924

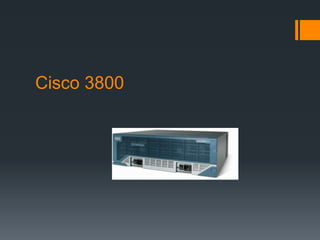

14. Cisco 3800

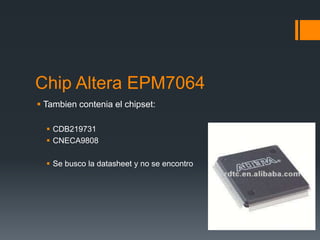

15. Chip Altera EPM7064
 Tambien contenia el chipset:
 CDB219731
 CNECA9808
 Se busco la datasheet y no se encontro

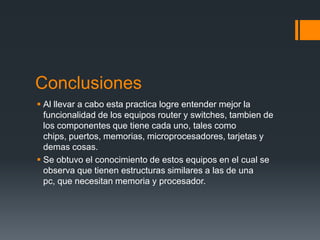

16. Conclusiones
 Al llevar a cabo esta practica logre entender mejor la
funcionalidad de los equipos router y switches, tambien de
los componentes que tiene cada uno, tales como
chips, puertos, memorias, microprocesadores, tarjetas y
demas cosas.
 Se obtuvo el conocimiento de estos equipos en el cual se
observa que tienen estructuras similares a las de una
pc, que necesitan memoria y procesador.
