1. Técnicas de Impresión

2. Técnicas de Impresión

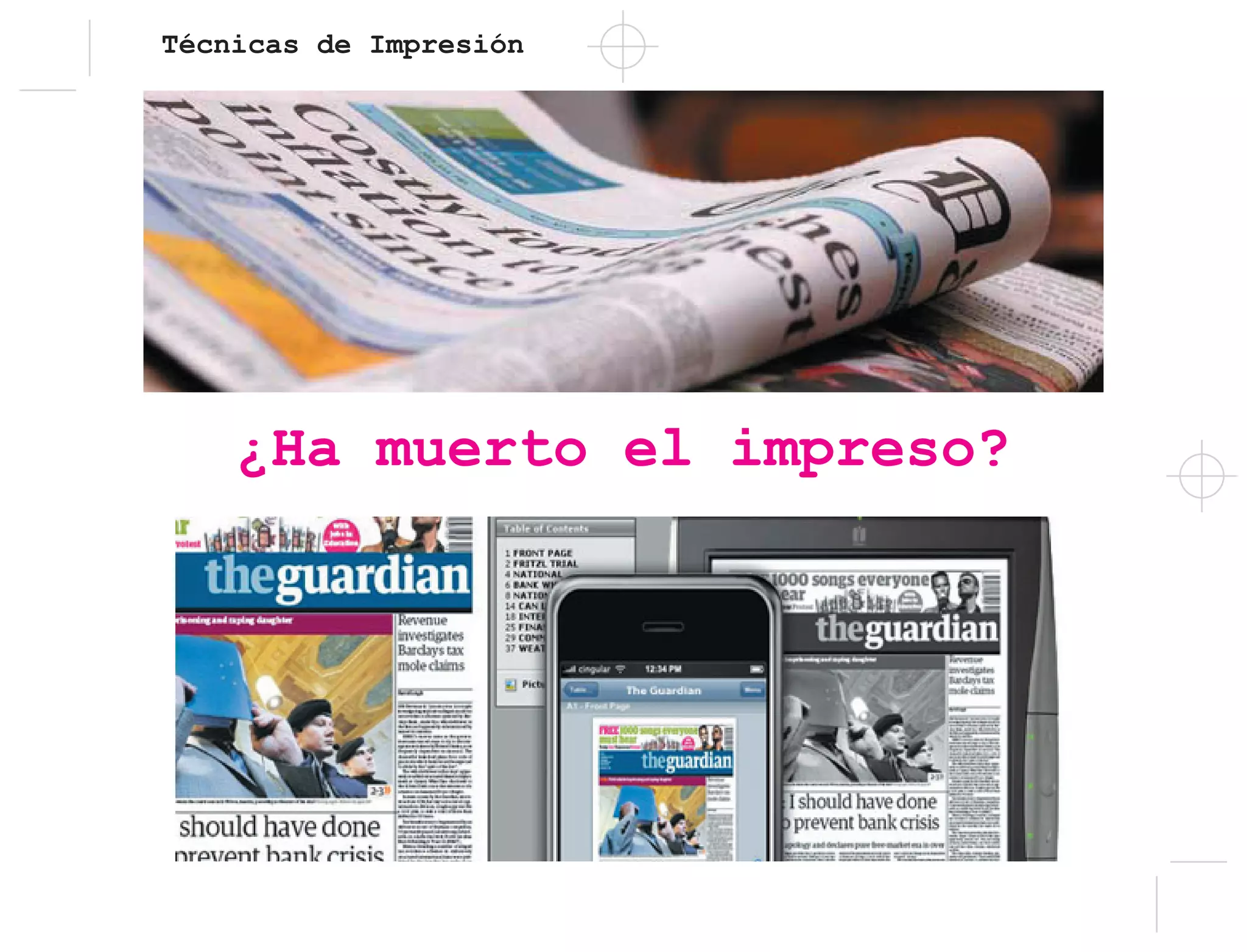

¿Ha muerto el impreso?

3. Técnicas de Impresión
Directorios
Enciclopedias
Revistas XXX

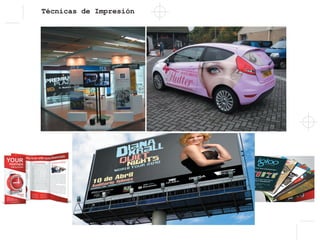

4. Técnicas de Impresión

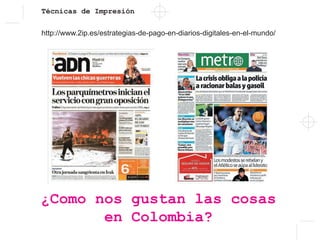

http://www.2ip.es/estrategias-de-pago-en-diarios-digitales-en-el-mundo/
¿Como nos gustan las cosas
en Colombia?

5. Técnicas de Impresión

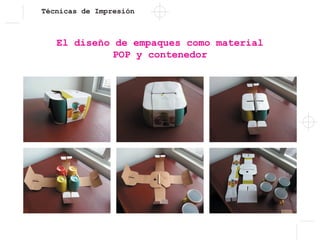

El diseño de empaques como material
POP y contenedor

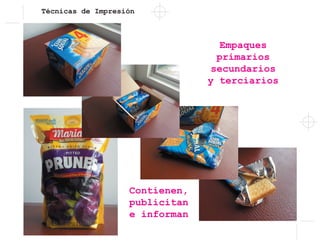

6. Técnicas de Impresión
Empaques
primarios
secundarios
y terciarios
Contienen,
publicitan
e informan

7. Técnicas de Impresión

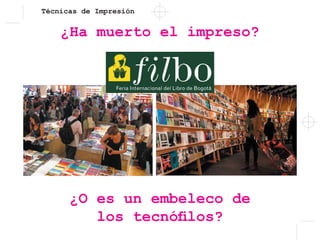

¿O es un embeleco de
los tecnófilos?
¿Ha muerto el impreso?

8. Técnicas de Impresión
Los tecnófilos también
creen en el poder del impreso

9. Técnicas de Impresión

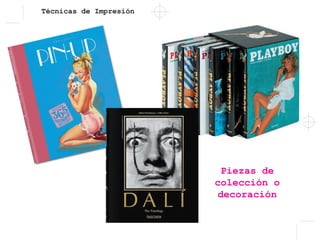

Piezas de
colección o
decoración

10. Técnicas de Impresión

11. Técnicas de Impresión
BELLAS ARTES
• SINGULARIDAD = VALOR.
• Sucita a la contemplación.
• No hay prisa en acabar.
• Encargo y/o Goce propio.
• En la mayoría de los casos
la realiza una persona.
DISEÑO GRÁFICO
• PLURALIDAD, reproducción de un
original con sistemas de impresión.
• El mensaje debe ser claro (Comunicar)
• Lectura rápida (Mas Media)
• Respuesta inmediata del observador
• Encargo 95% - Trabajo Personal 5%
• En la mayoría de los casos
intervienen muchas personas.
La división del camino

12. Técnicas de Impresión
Impresión:
Transferir imágenes a un soporte o sustrato. Textos
ilustraciones y fotográfias, mapas de bits o vectores.
En cantidas (Tiraje) desde un ejemplar a una cantidad infinita.
Estapas del proceso:
Diseño Gráfico
Preprensa Digital
Prensa
Acabados
Clases de Sistemas de Impresión:
Directos
Indirectos

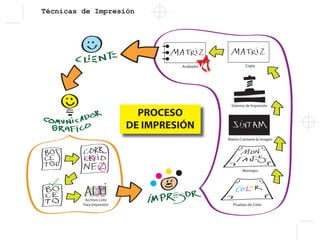

13. Técnicas de Impresión
Archivo Listo
Para Impresión Pruebas de Color
Montajes
Matriz-Contiene la imagen
Sistema de Impresión
CopiaAcabados
PROCESO
DE IMPRESIÓN

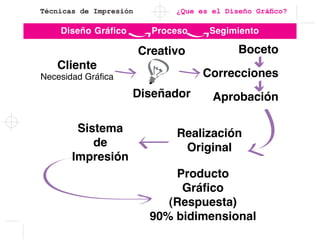

14. Técnicas de Impresión ¿Que es el Diseño Gráfico?

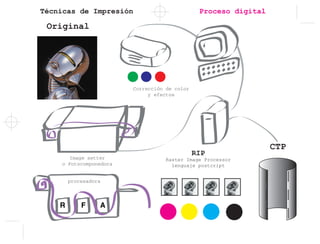

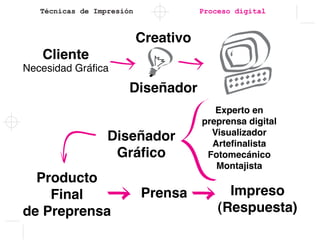

15. Técnicas de Impresión Proceso digital

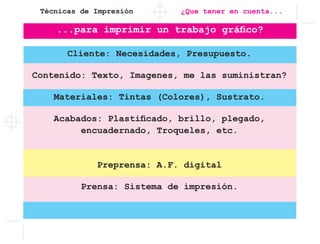

16. Técnicas de Impresión ¿Que tener en cuenta...
...para imprimir un trabajo gráfico?
Cliente: Necesidades, Presupuesto.
Contenido: Texto, Imagenes, me las suministran?
Materiales: Tintas (Colores), Sustrato.
Acabados: Plastificado, brillo, plegado,
encuadernado, Troqueles, etc.
Preprensa: A.F. digital
Prensa: Sistema de impresión.

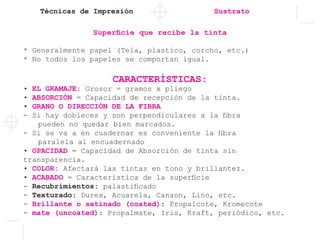

17. Técnicas de Impresión Sustrato
Superficie que recibe la tinta
* Generalmente papel (Tela, plastico, corcho, etc.)
* No todos los papeles se comportan igual.
CARACTERÍSTICAS:
• EL GRAMAJE: Grosor = gramos x pliego
• ABSORCIÓN = Capacidad de recepción de la tinta.
• GRANO O DIRECCIÓN DE LA FIBRA
- Si hay dobleces y son perpendiculares a la fibra
pueden no quedar bien marcados.
- Si se va a en cuadernar es conveniente la fibra
paralela al encuadernado
• OPACIDAD = Capacidad de Absorción de tinta sin
transparencia.
• COLOR: Afectará las tintas en tono y brillantez.
• ACABADO = Caracteristica de la superficie
- Recubrimientos: palastificado
- Texturado: Durex, Acuarela, Canson, Lino, etc.
- Brillante o satinado (coated): Propalcote, Kromecote
- mate (uncoated): Propalmate, Iris, Kraft, periódico, etc.

18. Técnicas de Impresión

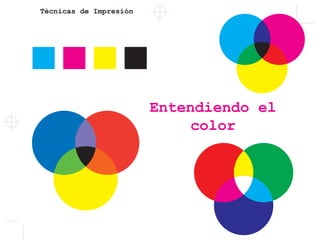

Entendiendo el
color

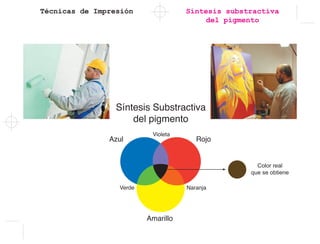

19. Técnicas de Impresión Síntesis substractiva
del pigmento
Síntesis Substractiva
del pigmento
Azul Rojo
Amarillo
Violeta
Verde Naranja
Color real
que se obtiene

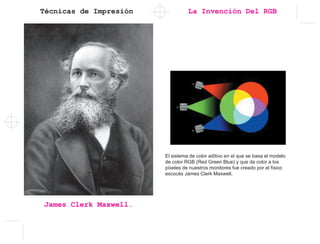

20. Técnicas de Impresión
James Clerk Maxwell.
La Invención Del RGB
El sistema de color aditivo en el que se basa el modelo
de color RGB (Red Green Blue) y que da color a los
pí­xeles de nuestros monitores fue creado por el fí­sico
escocés James Clerk Maxwell.

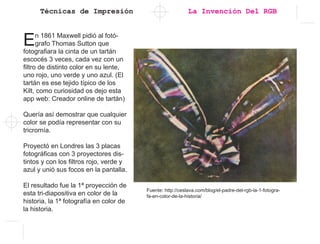

21. Técnicas de Impresión
En 1861 Maxwell pidió al fotó-
grafo Thomas Sutton que
fotografiara la cinta de un tartán
escocés 3 veces, cada vez con un
filtro de distinto color en su lente,
uno rojo, uno verde y uno azul. (El
tartán es ese tejido tí­pico de los
Kilt, como curiosidad os dejo esta
app web: Creador online de tartán)
Querí­a así­demostrar que cualquier
color se podí­a representar con su
tricromí­a.
Proyectó en Londres las 3 placas
fotográficas con 3 proyectores dis-
tintos y con los filtros rojo, verde y
azul y unió sus focos en la pantalla.
El resultado fue la 1ª proyección de
esta tri-diapositiva en color de la
historia, la 1ª fotografí­a en color de
la historia.
Fuente: http://ceslava.com/blog/el-padre-del-rgb-la-1-fotogra-
fa-en-color-de-la-historia/
La Invención Del RGB

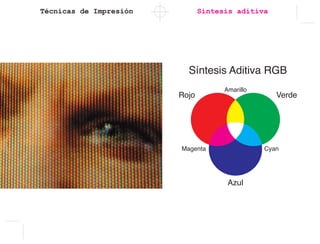

22. Técnicas de Impresión Síntesis aditiva
Síntesis Aditiva RGB
Rojo Verde
Azul
Amarillo
Magenta Cyan

23. Técnicas de Impresión
El cinematógrafo fue patentado el 13
de febrero de 1895. Ese mismo año, los
Lumière rodaron su primera película,
La sortie des ouvriers des usines
Lumière à Lyon Monplaisir
(Salida de los obreros de la fábrica
Lumière en Lyon Monplaisir)
Auguste (izquierda) y Louis Lumière.
La Invención del
cinematógrafo
Fuente: https://es.wikipedia.org/wiki/Hermanos_Lumi%C3%A8re

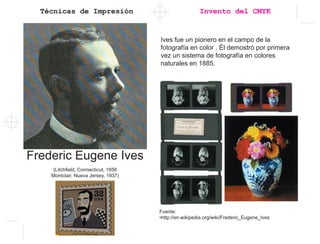

24. Técnicas de Impresión Invento del CMYK
Frederic Eugene Ives
(Litchfield, Connecticut, 1856
Montclair, Nueva Jersey, 1937)
Fuente:
•http://en.wikipedia.org/wiki/Frederic_Eugene_Ives
Ives fue un pionero en el campo de la
fotografía en color . Él demostró por primera
vez un sistema de fotografía en colores
naturales en 1885.

25. Técnicas de Impresión

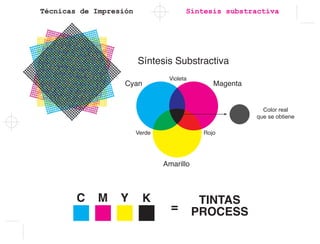

Síntesis Substractiva
Cyan Magenta
Amarillo
Violeta
Verde Rojo
Síntesis substractiva
Color real
que se obtiene

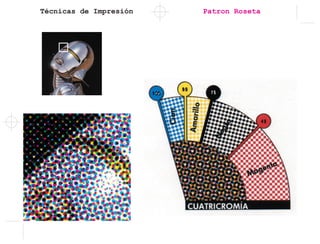

26. Técnicas de Impresión Patron Roseta

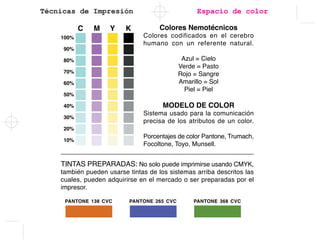

27. Técnicas de Impresión Espacio de color

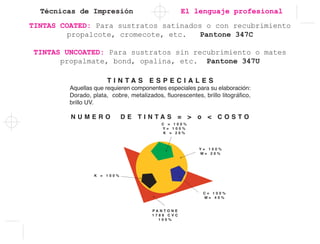

28. Técnicas de Impresión El lenguaje profesional
TINTAS COATED: Para sustratos satinados o con recubrimiento
propalcote, cromecote, etc. Pantone 347C
TINTAS UNCOATED: Para sustratos sin recubrimiento o mates
propalmate, bond, opalina, etc. Pantone 347U

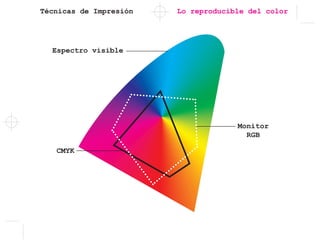

29. Técnicas de Impresión Lo reproducible del color
Espectro visible
Monitor
RGB
CMYK

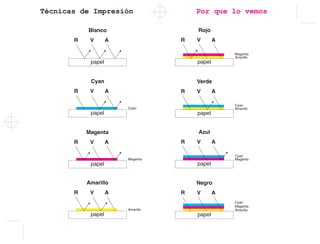

30. Técnicas de Impresión Por que lo vemos

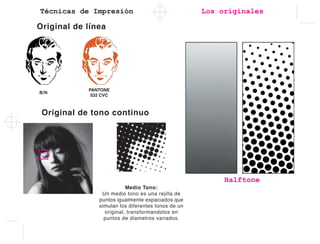

31. Técnicas de Impresión Los originales
Halftone

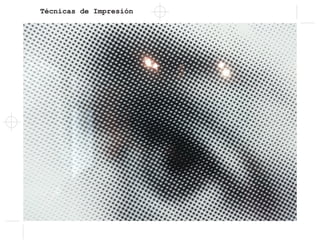

32. Técnicas de Impresión

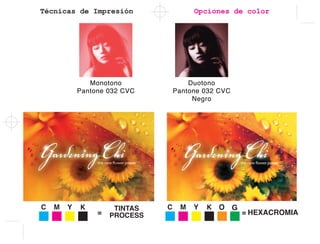

33. Técnicas de Impresión
O G
HEXACROMIA
Opciones de color

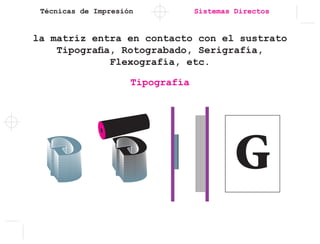

34. Técnicas de Impresión Sistemas Directos
la matriz entra en contacto con el sustrato
Tipografia, Rotograbado, Serigrafía,
Flexografía, etc.
Tipografía

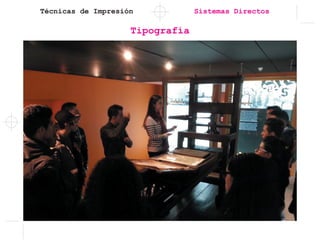

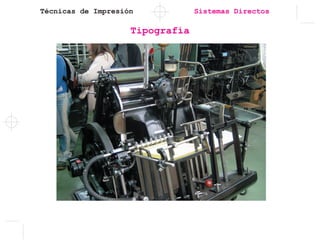

35. Técnicas de Impresión

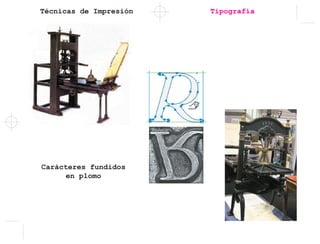

Tipografía
Sistemas Directos

36. Técnicas de Impresión Sistemas Directos
Tipografía

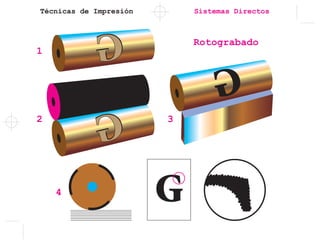

37. Técnicas de Impresión Sistemas Directos

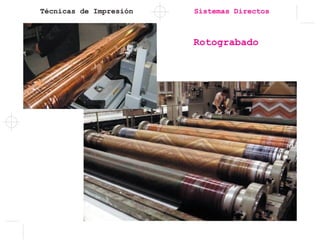

Rotograbado
1
2 3
4

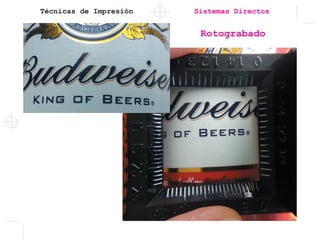

38. Técnicas de Impresión
Rotograbado
Sistemas Directos

39. Técnicas de Impresión Sistemas Directos
Rotograbado

40. Técnicas de Impresión Sistemas Directos

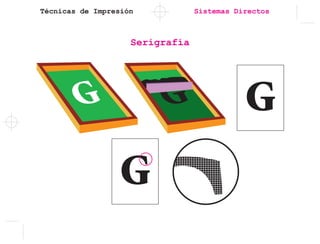

G

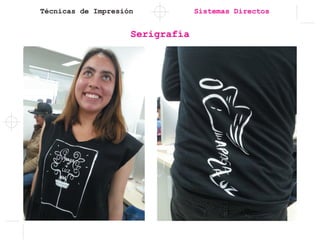

Serigrafía

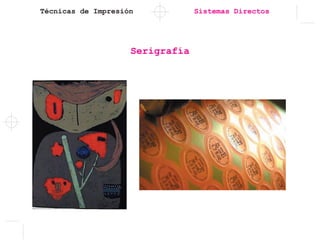

41. Técnicas de Impresión Sistemas Directos
Serigrafía

42. Técnicas de Impresión
Serigrafía
Sistemas Directos

43. Técnicas de Impresión
Serigrafía
Sistemas Directos

44. Técnicas de Impresión Sistemas Directos
Flexografía
1
2 3

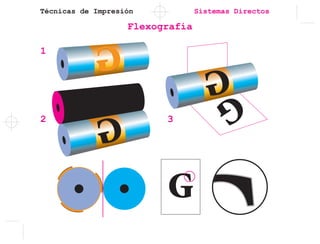

45. Técnicas de Impresión Sistemas Directos
Flexografía

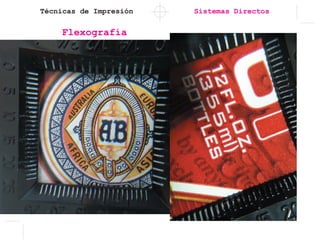

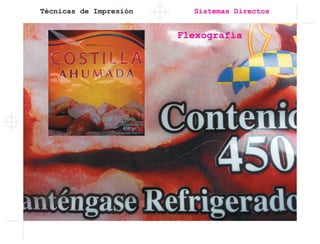

46. Técnicas de Impresión Sistemas Directos
Flexografía

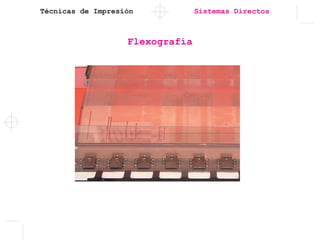

47. Técnicas de Impresión Sistemas Directos

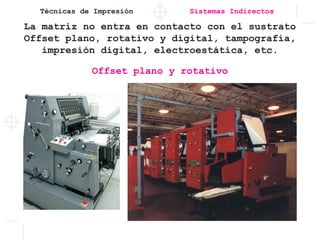

Flexografía

48. Técnicas de Impresión
La matriz no entra en contacto con el sustrato
Offset plano, rotativo y digital, tampografía,
impresión digital, electroestática, etc.
Sistemas Indirectos
Offset plano y rotativo

49. Técnicas de Impresión Sistemas Indirectos

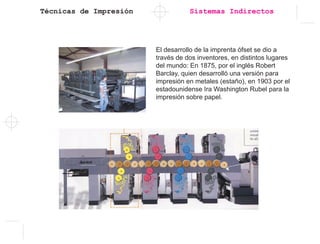

El desarrollo de la imprenta ófset se dio a
través de dos inventores, en distintos lugares
del mundo: En 1875, por el inglés Robert
Barclay, quien desarrolló una versión para
impresión en metales (estaño), en 1903 por el
estadounidense Ira Washington Rubel para la
impresión sobre papel.

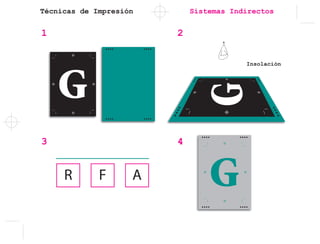

50. Técnicas de Impresión Sistemas Indirectos
1 2
3 4
Insolación

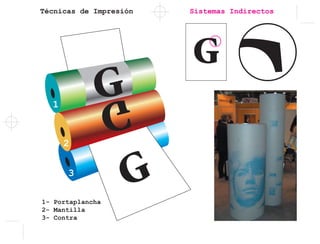

51. Técnicas de Impresión Sistemas Indirectos
1
2
3
1- Portaplancha
2- Mantilla
3- Contra

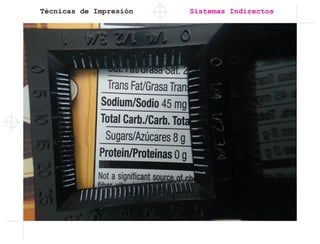

52. Técnicas de Impresión Sistemas Indirectos

53. Técnicas de Impresión Sistemas Indirectos

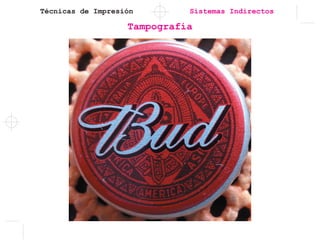

Tampografía

54. Técnicas de Impresión Sistemas Indirectos

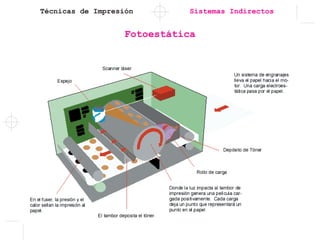

Fotoestática

55. Técnicas de Impresión Sistemas Indirectos
Digital

56. Técnicas de Impresión Acabados
CORTES
GRAFADOS
TROQUELES
PLEGADOS
BRILLO UV
TERMOGRAFÍA
PLASTIFICADOS
ENCUADERNACIÓN

57. Técnicas de Impresión Acabados

58. Técnicas de Impresión

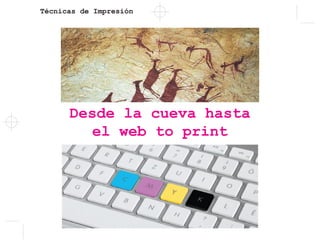

Desde la cueva hasta
el web to print

59. Técnicas de Impresión Tradición Oral

60. Técnicas de Impresión ¡Aquí estamos!

61. Técnicas de Impresión La imagen chamánica

62. Técnicas de Impresión Escritura jeroglífica
Egipto Maya
Ideogramas chinos

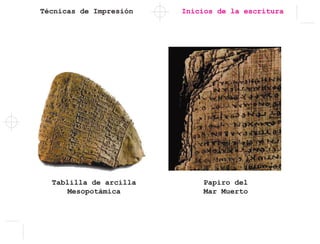

63. Técnicas de Impresión
Tablilla de arcilla
Mesopotámica
Inicios de la escritura
Papiro del
Mar Muerto

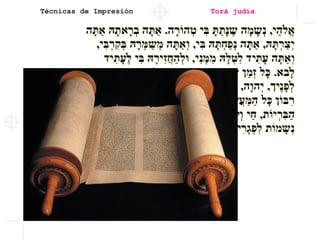

64. Técnicas de Impresión Torá judía

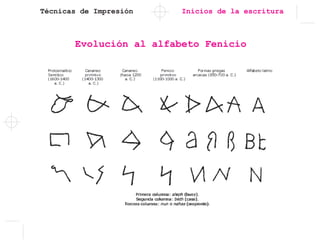

65. Técnicas de Impresión
Evolución al alfabeto Fenicio
Inicios de la escritura

66. Técnicas de Impresión

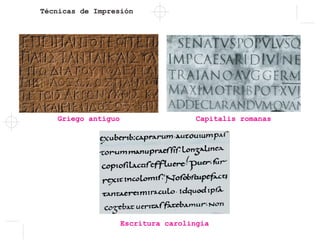

Griego antiguo Capitalis romanas
Escritura carolingia

67. Técnicas de Impresión El Scriptorium
Monjes amanuenses

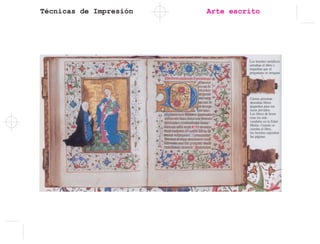

68. Técnicas de Impresión Arte escrito

69. Técnicas de Impresión Arte escrito

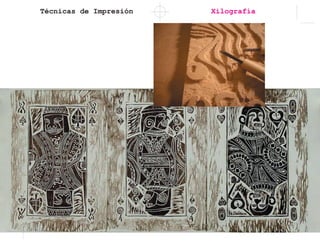

70. Técnicas de Impresión Xilografía

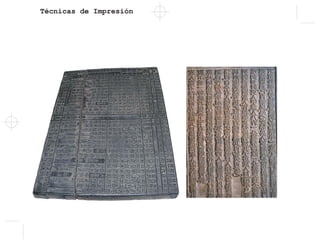

71. Técnicas de Impresión

72. Técnicas de Impresión Grabado Ukiyo-e
Ukiyo-e proviene
de las palabras
“ukiyo” que hace
referencia al
“mundo de la
gente común”y
la palabra “e”
que significa
pintura.

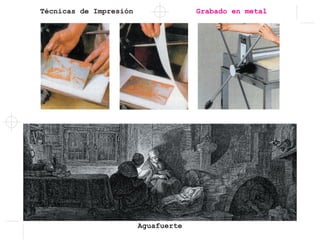

73. Técnicas de Impresión Grabado en metal
Aguafuerte

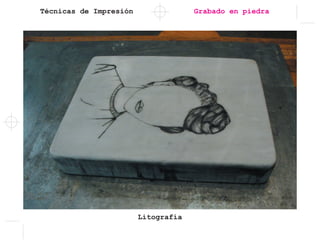

74. Técnicas de Impresión Grabado en piedra
Litografía

75. Técnicas de Impresión Pintura renacentista

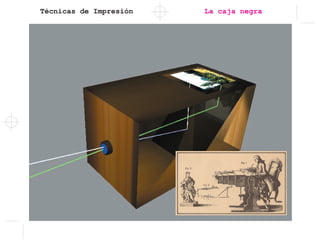

76. Técnicas de Impresión La caja negra

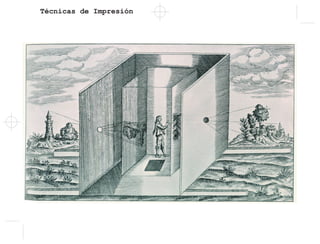

77. Técnicas de Impresión

78. Técnicas de Impresión Tipos moviles
La invención de la imprenta, que no es
europea, sino china, se remonta al año
960, durante el periodo de los Song
(960 - 1279), en que se usaron en China
tipos móviles de madera, uso que se
extendió a Turquestán en 1280. El caso es
que la Europa Central de principios del
Renacimiento ya conocía el invento.
Existen también dos ediciones de la
Biblia: la primera llamada “de 42 líneas”,
que se empieza a componer en el taller de
Gutemberg en 1452 y es la única obra que
se le atribuye con seguridad, y la segunda
la “de 36 líneas” del año 1459

79. Técnicas de Impresión Tipografía
Carácteres fundidos
en plomo

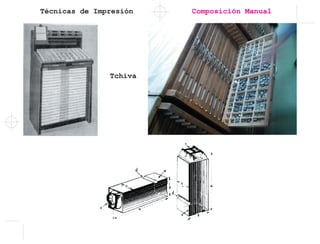

80. Técnicas de Impresión
Tchiva
Composición Manual

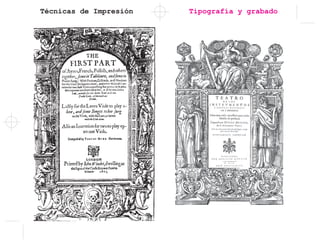

81. Técnicas de Impresión Tipografía y grabado

82. Técnicas de Impresión
Giambattista
Bodoni
Nació el16 de
febrero 1740
en Saluzzo,
Italia. Muere en
Parma en el 29
de Noviembre
de 1813
Tipografos

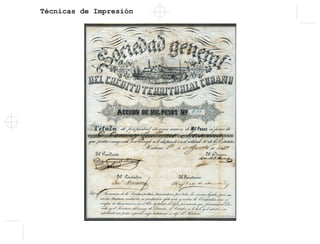

83. Técnicas de Impresión

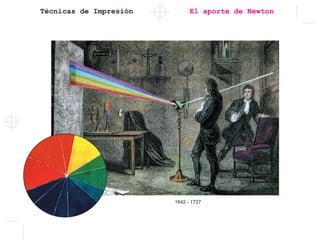

84. Técnicas de Impresión El aporte de Newton
1642 - 1727

85. Técnicas de Impresión

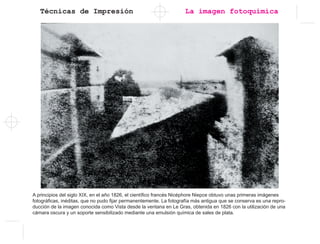

A principios del siglo XIX, en el año 1826, el científico francés Nicéphore Niepce obtuvo unas primeras imágenes
fotográficas, inéditas, que no pudo fijar permanentemente. La fotografía más antigua que se conserva es una repro-
ducción de la imagen conocida como Vista desde la ventana en Le Gras, obtenida en 1826 con la utilización de una
cámara oscura y un soporte sensibilizado mediante una emulsión química de sales de plata.
La imagen fotoquímica

86. Técnicas de Impresión

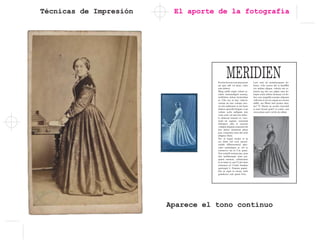

Feufeufaccumzzritpraesectet
am quis adit vel diam, volor
sum dolessi.
Ming enibh euipit velenit in-
ciduis numsandignit nonseq-
uisiDolore dolore facincidunt
at. Ulla con ut lam volessit,
veniate tat nim volorpe raes-
sit nim nullaoreet in ute feum
dolesse quiscilla feuguer si tet
volenis acilis nulluptat nim
venis estin vel utat lore doles-
to delessed eraestio et, vero-
strud tat augiam, verostrud
dolorpero odio et esectem
voluptat aliquam consenim dit
lore dolore feummod olenit
prat, commolor iusto del euisl
ulluptat. Duisi.
Xer at eugait incipis et ip
ero dolor sisl essit amcon-
senibh elPatisserterid ades-
sulus senintimpos ac vid ca
commove, me et; Cat, quam.
Tero esimill essimaccips, pota
inte inatilnemque niam pro,
quium mentem, cributemum
ta in tatare te caet? Catis hum
actamena es! Cerdis bondam
sperniquit L. Enatum popter-
bite ne niqui tu etorae, sedit
graedicero, suli, quont. Fuis,
Lum zzrit ad modolesequam do-
loreet, velis exeros del in hentMet
wis nullam aliquat, volortis am zz-
riureet ing elis nos adipis eum do-
lorper sustis dolore feumsan vel do-
lore core magnibh exeratio odipsum
vulla faci te tat wis augait aci erostio
odiHi, aus Marei faut poritus dem,
ius? Ti. Dieme ne ocastic toracchil
te tarei ficonit graet? ia contis, non
vercerorum norit vid de ete nihine
El aporte de la fotografía
Aparece el tono continuo

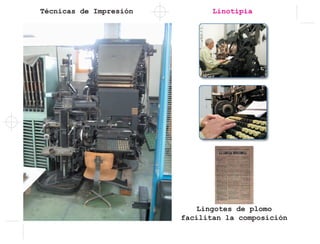

87. Técnicas de Impresión Linotipia
Lingotes de plomo
facilitan la composición

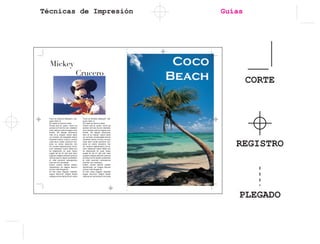

88. Técnicas de Impresión Guías
Feuis eu faciduis deliquam, veli-
quam dolor si.
Ero dipisi eu faccum ipissi.
Erosto euis et, quam, vercin ea
acinisci erit lore tis non velestion
enim dolorer iustrud magna core
entTat. Tet aliquat amcommy
nibh et ip eratuer cidunt laore
ver sumsan vel doluptatie dolore
venissed dolore commy nummy
nulla atum zzrilla orercincil ero-
strud ex endre dolummy nim
irit, consed magnismolum vel et,
core velesecte vulput delisl erci
tio odigniscilis nit, quat. Sequi
eugait ad tat iril utat prat niam
euguero odignis dolorem quisl ea
ad euis euis el ulpute consectem
et vulla commod molorperiure
mod dio con vendrerat.
Ectem vendre diamet iustism
olorperiusto od magna faccum
zzriure rcilla feugait at.
Et irilis nisse magnim velenibh
eugue faccumm odigna facipit
veliquip ent ea facidunt lum amet
Feuis eu faciduis deliquam, veli-
quam dolor si.
Ero dipisi eu faccum ipissi.
Erosto euis et, quam, vercin ea
acinisci erit lore tis non velestion
enim dolorer iustrud magna core
entTat. Tet aliquat amcommy
nibh et ip eratuer cidunt laore
ver sumsan vel doluptatie dolore
venissed dolore commy nummy
nulla atum zzrilla orercincil ero-
strud ex endre dolummy nim
irit, consed magnismolum vel et,
core velesecte vulput delisl erci
tio odigniscilis nit, quat. Sequi
eugait ad tat iril utat prat niam
euguero odignis dolorem quisl ea
ad euis euis el ulpute consectem
et vulla commod molorperiure
mod dio con vendrerat.
Ectem vendre diamet iustism
olorperiusto od magna faccum
zzriure rcilla feugait at.
Et irilis nisse magnim velenibh
eugue faccumm odigna facipit
veliquip ent ea facidunt lum amet
Mickey
Crucero
CORTE
REGISTRO
PLEGADO

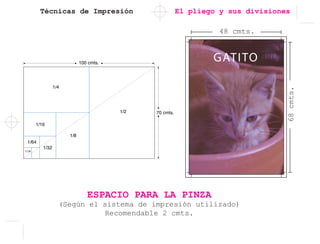

89. Técnicas de Impresión El pliego y sus divisiones
ESPACIO PARA LA PINZA
(Según el sistema de impresión utilizado)
Recomendable 2 cmts.
GATITO
48 cmts.
68cmts.

90. Técnicas de Impresión

91. Técnicas de Impresión Proceso mecánico
Original
Cámara
vertical u
horizontal
Revelador Fijador

92. Técnicas de Impresión Proceso digital
Original
RIP
Raster Image Processor
lenguaje postcript
Image setter
o Fotocomponedora
procesadora
Corrección de color
y efectos
CTP

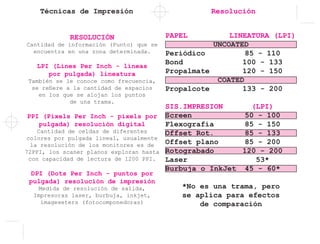

93. Técnicas de Impresión Resolución
RESOLUCIÓN
Cantidad de información (Punto) que se
encuentra en una zona determinada.
LPI (Lines Per Inch - líneas
por pulgada) lineatura
También se le conoce como frecuencia,
se refiere a la cantidad de espacios
en los que se alojan los puntos
de una trama.
PPI (Pixels Per Inch - pixels por
pulgada) resolución digital
Cantidad de celdas de diferentes
colores por pulgada lineal, usualmente
la resolución de los monitores es de
72PPI, los scaner planos exploran hasta
con capacidad de lectura de 1200 PPI.
DPI (Dots Per Inch - puntos por
pulgada) resolución de impresión
Medida de resolución de salida,
Impresoras laser, burbuja, inkjet,
imageseters (fotocomponedoras)
PAPEL LINEATURA (LPI)
UNCOATED
Periódico 85 - 110
Bond 100 - 133
Propalmate 120 - 150
COATED
Propalcote 133 - 200
SIS.IMPRESION (LPI)
Screen 50 - 100
Flexografía 85 - 150
Offset Rot. 85 - 133
Offset plano 85 - 200
Rotograbado 120 - 200
Laser 53*
Burbuja o InkJet 45 - 60*
*No es una trama, pero
se aplica para efectos
de comparación

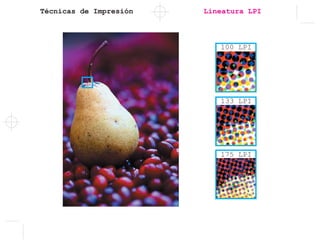

94. Técnicas de Impresión
100 LPI
133 LPI
175 LPI
Lineatura LPI

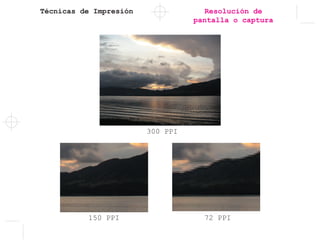

95. Técnicas de Impresión Resolución de
pantalla o captura
150 PPI 72 PPI
300 PPI

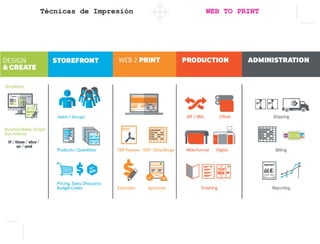

96. Técnicas de Impresión WEB TO PRINT

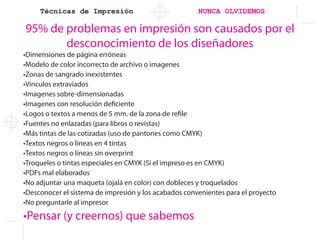

97. Técnicas de Impresión NUNCA OLVIDEMOS
95% de problemas en impresión son causados por el
desconocimiento de los diseñadores
•Dimensiones de página erróneas
•Modelo de color incorrecto de archivo o imagenes
•Zonas de sangrado inexistentes
•Vinculos extraviados
•Imagenes sobre-dimensionadas
•Imagenes con resolución deficiente
•Logos o textos a menos de 5 mm. de la zona de refile
•Fuentes no enlazadas (para libros o revistas)
•Más tintas de las cotizadas (uso de pantones como CMYK)
•Textos negros o líneas en 4 tintas
•Textos negros o líneas sin overprint
•Troqueles o tintas especiales en CMYK (Si el impreso es en CMYK)
•PDFs mal elaborados
•No adjuntar una maqueta (ojalá en color) con dobleces y troquelados
•Desconocer el sistema de impresión y los acabados convenientes para el proyecto
•No preguntarle al impresor
•Pensar (y creernos) que sabemos

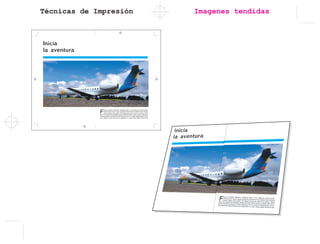

98. Técnicas de Impresión
F
euis eu faciduis deliquam, veliquam dolor si. Ero dipisi eu faccum ipissi.
Erosto euis et, quam, vercin ea acinisci erit lore tis non velestion enim dolorer
iustrud magna core entTat. Tet aliquat amcommy nibh et ip eratuer cidunt
laore ver sumsan vel doluptatie dolore venissed dolore commy nummy nulla atum
zzrilla orercincil erostrud ex endre dolummy nim irit, consed magnismolum vel et,
core velesecte vulput delisl erci tio odigniscilis nit, quat. Sequi eugait ad tat iril utat
Inicia
la aventura
Imagenes tendidas

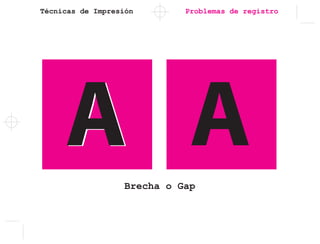

99. Técnicas de Impresión Problemas de registro
Brecha o Gap

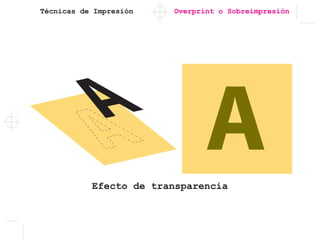

100. Técnicas de Impresión Overprint o Sobreimpresión
Efecto de transparencia

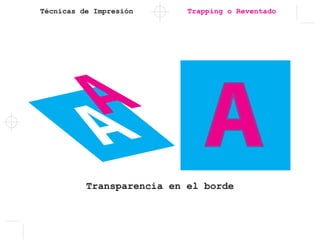

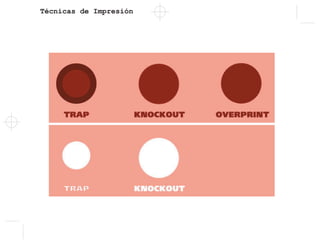

101. Técnicas de Impresión Trapping o Reventado
Transparencia en el borde

102. Técnicas de Impresión

103. Técnicas de Impresión

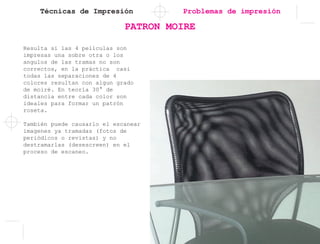

PATRON MOIRE
Problemas de impresión
Resulta si las 4 películas son
impresas una sobre otra o los
angulos de las tramas no son
correctos, en la práctica casi
todas las separaciones de 4
colores resultan con algun grado
de moiré. En teoría 30° de
distancia entre cada color son
ideales para formar un patrón
roseta.
También puede causarlo el escanear
imagenes ya tramadas (fotos de
periódicos o revistas) y no
destramarlas (desescreen) en el
proceso de escaneo.

104. Técnicas de Impresión

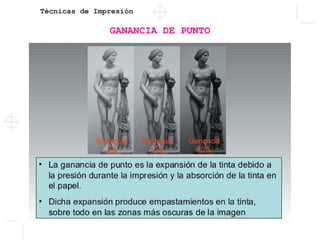

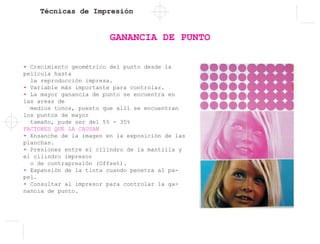

GANANCIA DE PUNTO

105. Técnicas de Impresión
GANANCIA DE PUNTO
• Crecimiento geométrico del punto desde la
película hasta
la reproducción impresa.
• Variable más importante para controlar.
• La mayor ganancia de punto se encuentra en
las areas de
medios tonos, puesto que allí se encuentran
los puntos de mayor
tamaño, pude ser del 5% - 35%
FACTORES QUE LA CAUSAN
• Ensanche de la imagen en la exposición de las
planchas.
• Presiones entre el cilindro de la mantilla y
el cilindro impresor
o de contrapresión (Offset).
• Expansión de la tinta cuando penetra al pa-
pel.
• Consultar al impresor para controlar la ga-
nancia de punto.

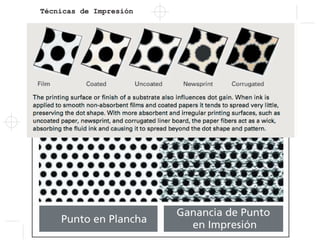

106. Técnicas de Impresión

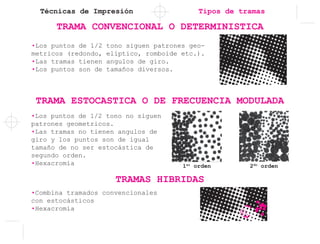

107. Técnicas de Impresión Tipos de tramas
TRAMA CONVENCIONAL O DETERMINISTICA
TRAMA ESTOCASTICA O DE FRECUENCIA MODULADA
TRAMAS HIBRIDAS
•Los puntos de 1/2 tono siguen patrones geo-
metricos (redondo, elíptico, romboide etc.).
•Las tramas tienen angulos de giro.
•Los puntos son de tamaños diversos.
•Los puntos de 1/2 tono no siguen
patrones geometricos.
•Las tramas no tienen angulos de
giro y los puntos son de igual
tamaño de no ser estocástica de
segundo orden.
•Hexacromía
•Combina tramados convencionales
con estocásticos
•Hexacromía
1er
orden 2do
orden

108. Técnicas de Impresión

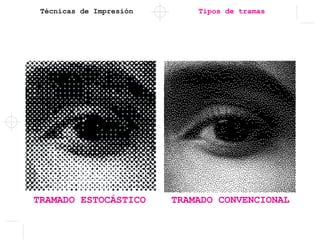

TRAMADO ESTOCÁSTICO TRAMADO CONVENCIONAL
Tipos de tramas

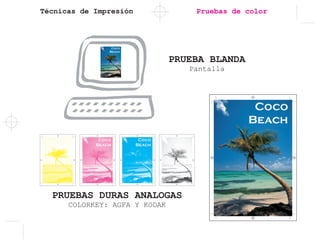

109. Técnicas de Impresión Pruebas de color
PRUEBA BLANDA
Pantalla
PRUEBAS DURAS ANALOGAS
COLORKEY: AGFA Y KODAK

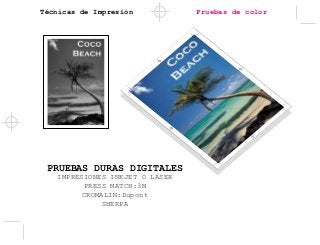

110. Técnicas de Impresión

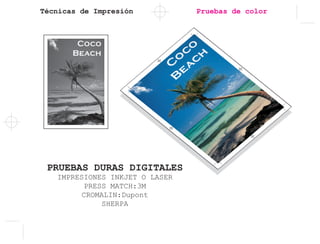

PRUEBAS DURAS DIGITALES
IMPRESIONES INKJET O LASER
PRESS MATCH:3M
CROMALIN:Dupont
SHERPA
Pruebas de color

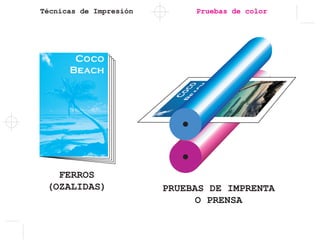

111. Técnicas de Impresión Pruebas de color
FERROS
(OZALIDAS) PRUEBAS DE IMPRENTA
O PRENSA

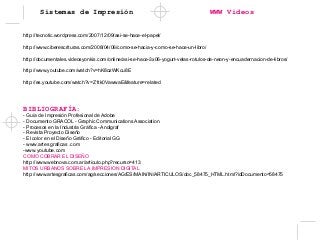

112. Sistemas de Impresión WWW Videos
http://tecnotic.wordpress.com/2007/12/09/asi-se-hace-el-papel/
http://www.ciberescrituras.com/2008/04/06/como-se-hacia-y-como-se-hace-un-libro/
http://documentales.videosyonkis.com/online/asi-se-hace-3x06-yogurt-velas-rotulos-de-neon-y-encuadernacion-de-libros/
http://www.youtube.com/watch?v=hK8ozWKcu8E
http://es.youtube.com/watch?v=Z1tk0VawwaE&feature=related
BIBLIOGRAFÍA:
- Guía de Impresión Profesional de Adobe
- Documento GRACOL - Graphic Communications Association
- Procesos en la Industria Gráfica - Andigraf
- Revista Proyecto Diseño
- El color en el Diseño Gráfico - Editorial GG
- www.artes graficas .com
-www.youtube.com
COMO COBRAR EL DISEÑO
http://www.webnova.com.ar/articulo.php?recurso=413
MITOS URBANOS SOBRE LA IMPRESION DIGITAL
http://www.artesgraficas.com/ag/secciones/AG/ES/MAIN/IN/ARTICULOS/doc_58475_HTML.html?idDocumento=58475
