1. R.A: BRAZO HIDRAULICO
 SOCIALIZADO POR:
ALEX FABIAN GONZALEZ
ASIGNATURA:
DISEÑO DE MEDIOS INTERACTIVOS

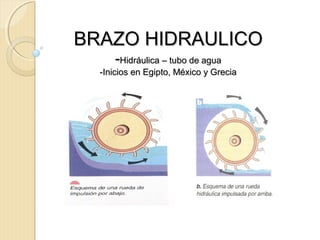

2. BRAZO HIDRAULICOBRAZO HIDRAULICO
--Hidráulica – tubo de aguaHidráulica – tubo de agua
-Inicios en Egipto, México y Grecia-Inicios en Egipto, México y Grecia

3. PRINCIPIO DE PASCALPRINCIPIO DE PASCAL
Blaise Pascal (1623-1662) «el incremento de
presión aplicado a una superficie de un fluido
incompresible (líquido), contenido en un
recipiente indeformable, se transmite con el
mismo valor a cada una de las partes del
mismo».
Esfera hueca, perforada en diferentes lugares y
provista de un émbolo.
La prensa hidráulica es una máquina simple, que
permite amplificar la intensidad de las fuerzas y
constituye el fundamento de elevadores,
prensas, frenos y muchos otros dispositivos
hidráulicos de maquinaria industrial.

4. Dos cilindros de diferente sección comunicados
entre sí, y cuyo interior está completamente lleno
de un líquido que puede ser agua o aceite. Dos
émbolos de secciones diferentes se ajustan,
respectivamente, en cada uno de los dos
cilindros, de modo que estén en contacto con el
líquido.

5. CALCULO DE RELACION DECALCULO DE RELACION DE
FUERZAFUERZA
Cuando sobre el émbolo de menor sección S1 se
ejerce una fuerza F1 la presión P1 que se origina
en el líquido en contacto con él se transmite
íntegramente y de forma (casi) instantánea a
todo el resto del líquido. Por el principio de
Pascal esta presión será igual a la presión P2
que ejerce el líquido sobre el émbolo de mayor
sección S2.

6. P1=F1/A1 Primer pistón
P2=F2/A2 Segundo pistón
P1=P2 Presión igual en ambos
F1/A1=F2/A2 Y la relación F1/F2=A1/A2
Luego la F resultante es:
F2=F1· A2/F2
F1= F. pistón menor A1=A. pistón menor
F2= F. pistón mayor A2=A. pistón mayor

7. APLICABILIDAD DE LAAPLICABILIDAD DE LA
HIDRAULICAHIDRAULICA

8. FASE PRACTICA

9. CAUCHO
TORNILLO
JERINGA
BALSO
MANGUERA

10. PROCEDIMIENTO
Luego de observar el modelo R.A. dado por el
profesor:
Medir y cortar el balso, según indicaciones
Pegar la base
Con los tornillos unir el balso de los brazos
Cortar la manguera según la medida
Empalmar las jeringas con la manguera
Ajustar las jeringas al balso con los cauchos
Pegar con la silicona las jeringas y manguera
que lo requieran
Revisar según indicaciones
