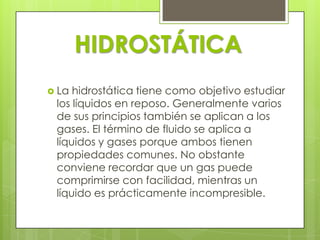

2. HIDROSTÁTICA
 La
hidrostática tiene como objetivo estudiar
los líquidos en reposo. Generalmente varios
de sus principios también se aplican a los
gases. El término de fluido se aplica a
líquidos y gases porque ambos tienen
propiedades comunes. No obstante
conviene recordar que un gas puede
comprimirse con facilidad, mientras un
líquido es prácticamente incompresible.

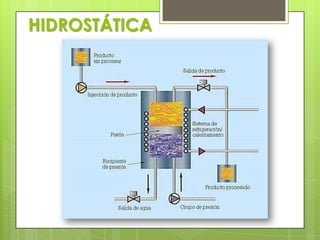

3. HIDROSTÁTICA

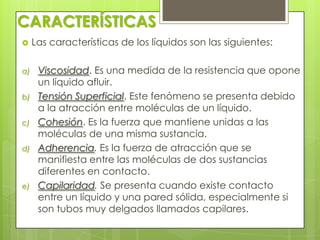

4. CARACTERÍSTICAS

a)
b)
c)
d)
e)
Las características de los líquidos son las siguientes:
Viscosidad. Es una medida de la resistencia que opone
un líquido afluir.
Tensión Superficial. Este fenómeno se presenta debido
a la atracción entre moléculas de un líquido.
Cohesión. Es la fuerza que mantiene unidas a las
moléculas de una misma sustancia.
Adherencia. Es la fuerza de atracción que se
manifiesta entre las moléculas de dos sustancias
diferentes en contacto.
Capilaridad. Se presenta cuando existe contacto
entre un líquido y una pared sólida, especialmente si
son tubos muy delgados llamados capilares.

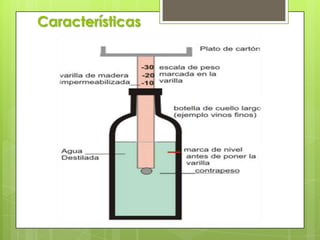

5. Características

6. Blaise Pascal

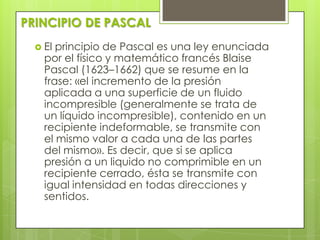

7. PRINCIPIO DE PASCAL
 El
principio de Pascal es una ley enunciada
por el físico y matemático francés Blaise
Pascal (1623–1662) que se resume en la
frase: «el incremento de la presión
aplicada a una superficie de un fluido
incompresible (generalmente se trata de
un líquido incompresible), contenido en un
recipiente indeformable, se transmite con
el mismo valor a cada una de las partes
del mismo». Es decir, que si se aplica
presión a un liquido no comprimible en un
recipiente cerrado, ésta se transmite con
igual intensidad en todas direcciones y
sentidos.

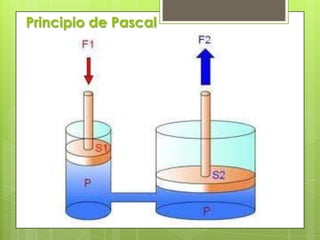

8. Principio de Pascal

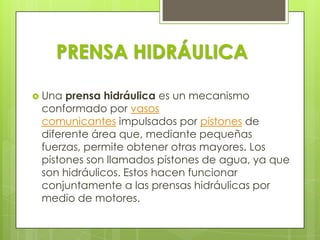

9. PRENSA HIDRÁULICA
 Una
prensa hidráulica es un mecanismo
conformado por vasos
comunicantes impulsados por pistones de
diferente área que, mediante pequeñas
fuerzas, permite obtener otras mayores. Los
pistones son llamados pistones de agua, ya que
son hidráulicos. Estos hacen funcionar
conjuntamente a las prensas hidráulicas por
medio de motores.

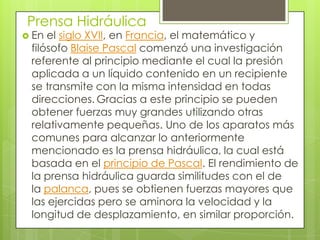

10. Prensa Hidráulica
 En
el siglo XVII, en Francia, el matemático y
filósofo Blaise Pascal comenzó una investigación
referente al principio mediante el cual la presión
aplicada a un líquido contenido en un recipiente
se transmite con la misma intensidad en todas
direcciones. Gracias a este principio se pueden
obtener fuerzas muy grandes utilizando otras
relativamente pequeñas. Uno de los aparatos más
comunes para alcanzar lo anteriormente
mencionado es la prensa hidráulica, la cual está
basada en el principio de Pascal. El rendimiento de
la prensa hidráulica guarda similitudes con el de
la palanca, pues se obtienen fuerzas mayores que
las ejercidas pero se aminora la velocidad y la
longitud de desplazamiento, en similar proporción.

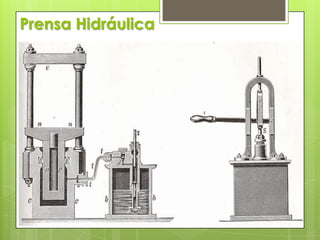

11. Prensa Hidráulica

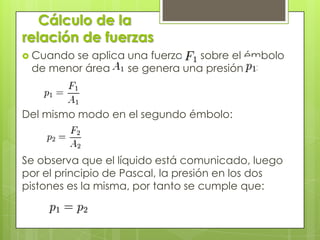

12. Cálculo de la
relación de fuerzas
 Cuando
se aplica una fuerza
sobre el émbolo
de menor área
se genera una presión
Del mismo modo en el segundo émbolo:
Se observa que el líquido está comunicado, luego
por el principio de Pascal, la presión en los dos
pistones es la misma, por tanto se cumple que:

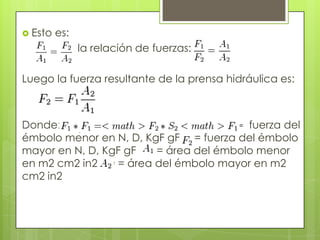

13.  Esto
es:
y la relación de fuerzas:
Luego la fuerza resultante de la prensa hidráulica es:
Donde:
fuerza del
émbolo menor en N, D, KgF gF = fuerza del émbolo
mayor en N, D, KgF gF
= área del émbolo menor
en m2 cm2 in2
= área del émbolo mayor en m2
cm2 in2

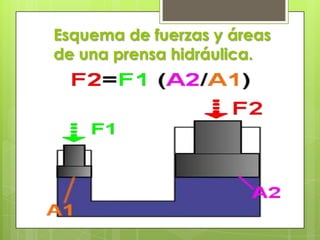

14. Esquema de fuerzas y áreas
de una prensa hidráulica.

15. Arquímedes

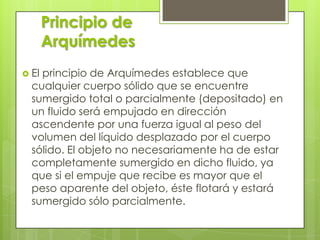

16. Principio de
Arquímedes
 El
principio de Arquímedes establece que
cualquier cuerpo sólido que se encuentre
sumergido total o parcialmente (depositado) en
un fluido será empujado en dirección
ascendente por una fuerza igual al peso del
volumen del líquido desplazado por el cuerpo
sólido. El objeto no necesariamente ha de estar
completamente sumergido en dicho fluido, ya
que si el empuje que recibe es mayor que el
peso aparente del objeto, éste flotará y estará
sumergido sólo parcialmente.

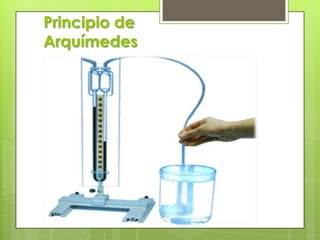

17. Principio de
Arquímedes

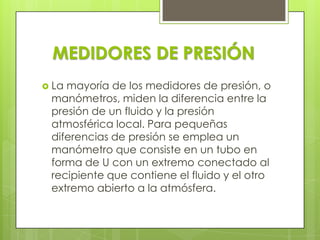

18. MEDIDORES DE PRESIÓN
 La
mayoría de los medidores de presión, o
manómetros, miden la diferencia entre la
presión de un fluido y la presión
atmosférica local. Para pequeñas
diferencias de presión se emplea un
manómetro que consiste en un tubo en
forma de U con un extremo conectado al
recipiente que contiene el fluido y el otro
extremo abierto a la atmósfera.

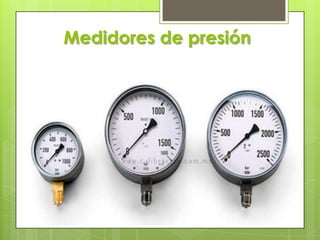

19. Medidores de presión

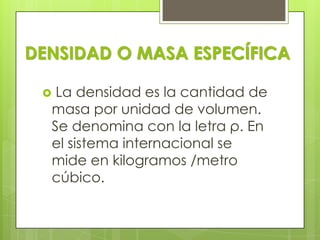

20. DENSIDAD O MASA ESPECÍFICA
La densidad es la cantidad de
masa por unidad de volumen.
Se denomina con la letra ρ. En
el sistema internacional se
mide en kilogramos /metro
cúbico.


21. DENSIDAD O MASA ESPECÍFICA

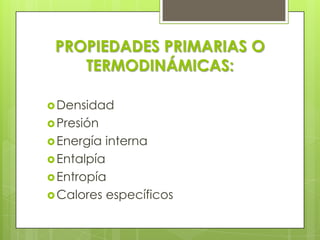

22. PROPIEDADES PRIMARIAS O
TERMODINÁMICAS:
 Densidad
 Presión
 Energía
interna
 Entalpía
 Entropía
 Calores
específicos

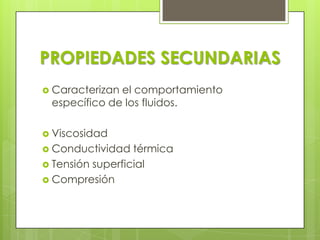

23. PROPIEDADES SECUNDARIAS
 Caracterizan
el comportamiento
específico de los fluidos.
 Viscosidad
 Conductividad
térmica
 Tensión superficial
 Compresión

24. Definimos viscosidad como la mayor o
menor dificultad para el deslizamiento
entre las partículas de un fluido

25. Por las estudiante:
→Verónica Mahecha,
→Tatiana Osorio,
→Juliana Carvajal.
Grado: 11-3 Tarde.
Institución educativa
de Santa Librada.
HIDROSTÁTICA
Octubre / 2013
