Sistema de Detección
de Incendio

2. Sistema de Detección
de Incendio

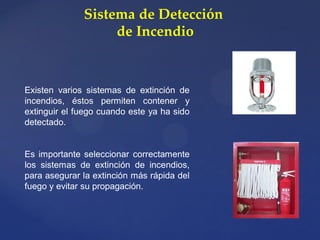

Existen varios sistemas de extinción de
incendios, éstos permiten contener y
extinguir el fuego cuando este ya ha sido
detectado.
Es importante seleccionar correctamente
los sistemas de extinción de incendios,
para asegurar la extinción más rápida del
fuego y evitar su propagación.

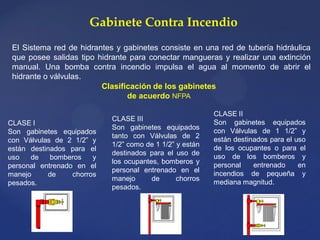

3. El Sistema red de hidrantes y gabinetes consiste en una red de tubería hidráulica
que posee salidas tipo hidrante para conectar mangueras y realizar una extinción
manual. Una bomba contra incendio impulsa el agua al momento de abrir el
hidrante o válvulas.
Gabinete Contra Incendio
Clasificación de los gabinetes
de acuerdo NFPA
CLASE I
Son gabinetes equipados
con Válvulas de 2 1/2” y
están destinados para el
uso de bomberos y
personal entrenado en el
manejo de chorros
pesados.
CLASE II
Son gabinetes equipados
con Válvulas de 1 1/2” y
están destinados para el uso
de los ocupantes o para el
uso de los bomberos y
personal entrenado en
incendios de pequeña y
mediana magnitud.
CLASE III
Son gabinetes equipados
tanto con Válvulas de 2
1/2” como de 1 1/2” y están
destinados para el uso de
los ocupantes, bomberos y
personal entrenado en el
manejo de chorros
pesados.

4. Rociadores

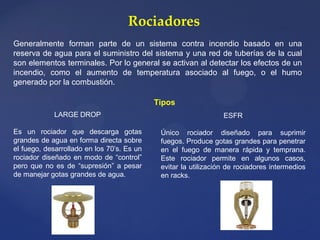

Generalmente forman parte de un sistema contra incendio basado en una
reserva de agua para el suministro del sistema y una red de tuberías de la cual
son elementos terminales. Por lo general se activan al detectar los efectos de un
incendio, como el aumento de temperatura asociado al fuego, o el humo
generado por la combustión.
Tipos
LARGE DROP
Es un rociador que descarga gotas
grandes de agua en forma directa sobre
el fuego, desarrollado en los 70’s. Es un
rociador diseñado en modo de “control”
pero que no es de “supresión” a pesar
de manejar gotas grandes de agua.
ESFR
Único rociador diseñado para suprimir
fuegos. Produce gotas grandes para penetrar
en el fuego de manera rápida y temprana.
Este rociador permite en algunos casos,
evitar la utilización de rociadores intermedios
en racks.

5. Sistema de Bombeo

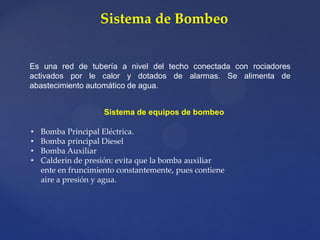

Es una red de tubería a nivel del techo conectada con rociadores
activados por le calor y dotados de alarmas. Se alimenta de
abastecimiento automático de agua.
Sistema de equipos de bombeo
• Bomba Principal Eléctrica.
• Bomba principal Diesel
• Bomba Auxiliar
• Calderin de presión: evita que la bomba auxiliar
ente en fruncimiento constantemente, pues contiene
aire a presión y agua.

6. Sistema de Extinción
Sistema de extinción mediante Polvo

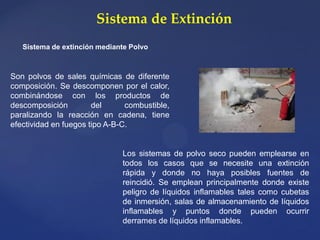

Los sistemas de polvo seco pueden emplearse en
todos los casos que se necesite una extinción
rápida y donde no haya posibles fuentes de
reincidió. Se emplean principalmente donde existe
peligro de líquidos inflamables tales como cubetas
de inmersión, salas de almacenamiento de líquidos
inflamables y puntos donde pueden ocurrir
derrames de líquidos inflamables.
Son polvos de sales químicas de diferente
composición. Se descomponen por el calor,
combinándose con los productos de
descomposición del combustible,
paralizando la reacción en cadena, tiene
efectividad en fuegos tipo A-B-C.

7. Sistema de Extinción

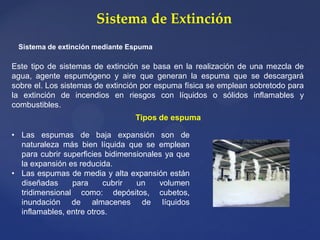

Sistema de extinción mediante Espuma
Este tipo de sistemas de extinción se basa en la realización de una mezcla de
agua, agente espumógeno y aire que generan la espuma que se descargará
sobre el. Los sistemas de extinción por espuma física se emplean sobretodo para
la extinción de incendios en riesgos con líquidos o sólidos inflamables y
combustibles.
• Las espumas de baja expansión son de
naturaleza más bien líquida que se emplean
para cubrir superficies bidimensionales ya que
la expansión es reducida.
• Las espumas de media y alta expansión están
diseñadas para cubrir un volumen
tridimensional como: depósitos, cubetos,
inundación de almacenes de líquidos
inflamables, entre otros.
Tipos de espuma

8. Sistema de Extinción

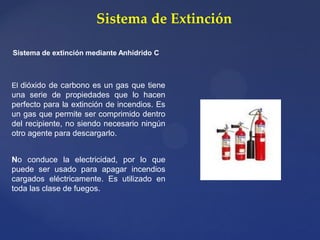

Sistema de extinción mediante Anhídrido C
El dióxido de carbono es un gas que tiene
una serie de propiedades que lo hacen
perfecto para la extinción de incendios. Es
un gas que permite ser comprimido dentro
del recipiente, no siendo necesario ningún
otro agente para descargarlo.
No conduce la electricidad, por lo que
puede ser usado para apagar incendios
cargados eléctricamente. Es utilizado en
toda las clase de fuegos.

9. Sistema de Extinción
Sistema de extinción mediante Derivados Halógenos

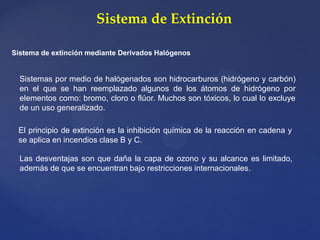

Sistemas por medio de halógenados son hidrocarburos (hidrógeno y carbón)
en el que se han reemplazado algunos de los átomos de hidrógeno por
elementos como: bromo, cloro o flúor. Muchos son tóxicos, lo cual lo excluye
de un uso generalizado.
El principio de extinción es la inhibición química de la reacción en cadena y
se aplica en incendios clase B y C.
Las desventajas son que daña la capa de ozono y su alcance es limitado,
además de que se encuentran bajo restricciones internacionales.

10. Sistema de Prevención de
Incendio
Es el conjunto de medidas que se disponen en los edificios para protegerlos
contra la acción del fuego.
• Salvar vidas humanas
• Minimizar las pérdidas económicas producidas por el fuego.
• Conseguir que las actividades del edificio puedan reanudarse en el plazo de
tiempo más corto posible.
Objetivos
Clasificación
• Medidas pasivas: Se trata de las medidas que afectan al proyecto o a
la construcción del edificio, en primer lugar facilitando la evacuación de los
usuarios presentes en caso de incendio, mediante caminos (pasillos
y escaleras)
• Medidas activas: Fundamentalmente manifiestas en las instalaciones de
extinción de incendios.
