La tarjeta madre es una placa de circuito impreso fundamental para un computador que conecta los principales componentes como el microprocesador, la memoria RAM, las ranuras de expansión y otros dispositivos. Contiene circuitos integrados como el chipset que sirve como centro de conexión entre estos componentes. Existen diferentes tipos de tarjetas madres que varían en tamaño y características para mejorar la ventilación, ampliabilidad y estructuración del cableado.

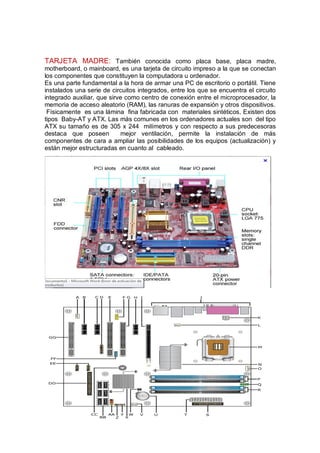

1. TARJETA MADRE: También conocida como placa base, placa madre,
motherboard, o mainboard, es una tarjeta de circuito impreso a la que se conectan
los componentes que constituyen la computadora u ordenador.
Es una parte fundamental a la hora de armar una PC de escritorio o portátil. Tiene
instalados una serie de circuitos integrados, entre los que se encuentra el circuito
integrado auxiliar, que sirve como centro de conexión entre el microprocesador, la
memoria de acceso aleatorio (RAM), las ranuras de expansión y otros dispositivos.
Físicamente es una lámina fina fabricada con materiales sintéticos. Existen dos
tipos Baby-AT y ATX. Las más comunes en los ordenadores actuales son del tipo
ATX su tamaño es de 305 x 244 milímetros y con respecto a sus predecesoras
destaca que poseen mejor ventilación, permite la instalación de más
componentes de cara a ampliar las posibilidades de los equipos (actualización) y
están mejor estructuradas en cuanto al cableado.

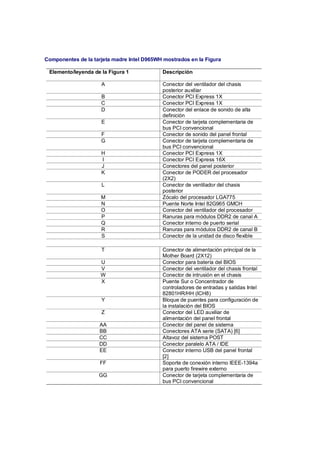

2. Componentes de la tarjeta madre Intel D965WH mostrados en la Figura
Elemento/leyenda de la Figura 1 Descripción
A Conector del ventilador del chasis
posterior auxiliar
B Conector PCI Express 1X
C Conector PCI Express 1X
D Conector del enlace de sonido de alta
definición
E Conector de tarjeta complementaria de
bus PCI convencional
F Conector de sonido del panel frontal
G Conector de tarjeta complementaria de
bus PCI convencional
H Conector PCI Express 1X
I Conector PCI Express 16X
J Conectores del panel posterior
K Conector de PODER del procesador
(2X2)
L Conector de ventilador del chasis
posterior
M Zócalo del procesador LGA775
N Puente Norte Intel 82G965 GMCH
O Conector del ventilador del procesador
P Ranuras para módulos DDR2 de canal A
Q Conector interno de puerto serial
R Ranuras para módulos DDR2 de canal B
S Conector de la unidad de disco flexible
T Conector de alimentación principal de la
Mother Board (2X12)
U Conector para batería del BIOS
V Conector del ventilador del chasis frontal
W Conector de intrusión en el chasis
X Puente Sur o Concentrador de
controladores de entradas y salidas Intel
82801HR/HH (ICH8)
Y Bloque de puentes para configuración de
la instalación del BIOS
Z Conector del LED auxiliar de
alimentación del panel frontal
AA Conector del panel de sistema
BB Conectores ATA serie (SATA) [6]
CC Altavoz del sistema POST
DD Conector paralelo ATA / IDE
EE Conector interno USB del panel frontal
[2]
FF Soporte de conexión interno IEEE-1394a
para puerto firewire externo
GG Conector de tarjeta complementaria de
bus PCI convencional

3. PCI: (Peripheral Component Interconnect) Interconexión de Componentes
Periféricos consiste en DOS bus de ordenador estándar para conectar dispositivos
periféricos directamente a su placa base. Estos dispositivos pueden ser circuitos
integrados, tarjetas de expansión que se ajustan en conectores. A diferencia de
los buses ISA, el bus PCI permite configuración dinámica de un dispositivo
periférico.
Típica tarjeta PCI de 32 bits. En este caso, una controladora SCSI de Adaptec
Estas especificaciones representan a la versión de PCI más comúnmente usada
en los PC.
v Reloj de 33,33 MHz con transferencias síncronas
v Ancho de bus de 32 bits o 64 bits
v Tasa de transferencia máxima de 133 MB por segundo en el bus de 32 bits
(33, 33 MHz × 32 bits ÷ 8 bits/byte = 133 MB/s)
v Tasa de transferencia máxima de 266 MB/s en el bus de 64 bits.
v Espacio de dirección de 32 bits (4 GB)
v Espacio de puertos I/O de 32 bits (actualmente depreciado)
v 256 bytes de espacio de configuración.
v 3,3 V o 5 V, dependiendo del dispositivo
VARIANTES CONVENCIONALES DE PCI:
v Cardbus es un formato PCMCIA de 32 bits, 33 MHz PCI
v Compact PCI, utiliza módulos de tamaño Eurocard conectado en una placa hija
PCI.

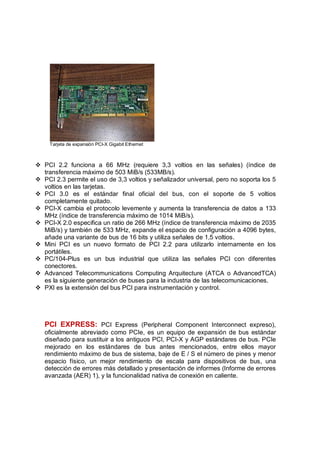

4. Tarjeta de expansión PCI-X Gigabit Ethernet
v PCI 2.2 funciona a 66 MHz (requiere 3,3 voltios en las señales) (índice de
transferencia máximo de 503 MiB/s (533MB/s).
v PCI 2.3 permite el uso de 3,3 voltios y señalizador universal, pero no soporta los 5
voltios en las tarjetas.
v PCI 3.0 es el estándar final oficial del bus, con el soporte de 5 voltios
completamente quitado.
v PCI-X cambia el protocolo levemente y aumenta la transferencia de datos a 133
MHz (índice de transferencia máximo de 1014 MiB/s).
v PCI-X 2.0 especifica un ratio de 266 MHz (índice de transferencia máximo de 2035
MiB/s) y también de 533 MHz, expande el espacio de configuración a 4096 bytes,
añade una variante de bus de 16 bits y utiliza señales de 1,5 voltios.
v Mini PCI es un nuevo formato de PCI 2.2 para utilizarlo internamente en los
portátiles.
v PC/104-Plus es un bus industrial que utiliza las señales PCI con diferentes
conectores.
v Advanced Telecommunications Computing Arquitecture (ATCA o AdvancedTCA)
es la siguiente generación de buses para la industria de las telecomunicaciones.
v PXI es la extensión del bus PCI para instrumentación y control.
PCI EXPRESS: PCI Express (Peripheral Component Interconnect expreso),
oficialmente abreviado como PCIe, es un equipo de expansión de bus estándar
diseñado para sustituir a los antiguos PCI, PCI-X y AGP estándares de bus. PCIe
mejorado en los estándares de bus antes mencionados, entre ellos mayor
rendimiento máximo de bus de sistema, baje de E / S el número de pines y menor
espacio físico, un mejor rendimiento de escala para dispositivos de bus, una
detección de errores más detallado y presentación de informes (Informe de errores
avanzada (AER) 1), y la funcionalidad nativa de conexión en caliente.

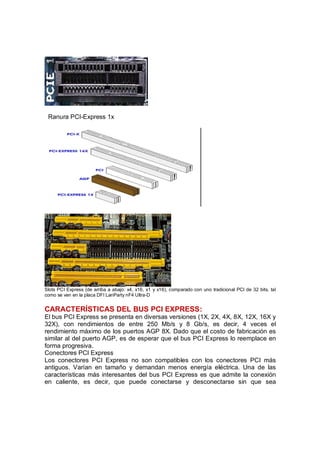

5. Ranura PCI-Express 1x
Slots PCI Express (de arriba a abajo: x4, x16, x1 y x16), comparado con uno tradicional PCI de 32 bits, tal
como se ven en la placa DFI LanParty nF4 Ultra-D
CARACTERÍSTICAS DEL BUS PCI EXPRESS:
El bus PCI Express se presenta en diversas versiones (1X, 2X, 4X, 8X, 12X, 16X y
32X), con rendimientos de entre 250 Mb/s y 8 Gb/s, es decir, 4 veces el
rendimiento máximo de los puertos AGP 8X. Dado que el costo de fabricación es
similar al del puerto AGP, es de esperar que el bus PCI Express lo reemplace en
forma progresiva.
Conectores PCI Express
Los conectores PCI Express no son compatibles con los conectores PCI más
antiguos. Varían en tamaño y demandan menos energía eléctrica. Una de las
características más interesantes del bus PCI Express es que admite la conexión
en caliente, es decir, que puede conectarse y desconectarse sin que sea

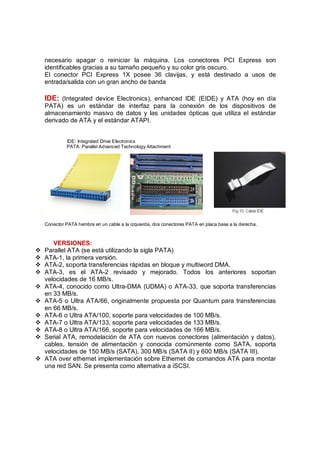

6. necesario apagar o reiniciar la máquina. Los conectores PCI Express son
identificables gracias a su tamaño pequeño y su color gris oscuro.
El conector PCI Express 1X posee 36 clavijas, y está destinado a usos de
entrada/salida con un gran ancho de banda
IDE: (Integrated device Electronics), enhanced IDE (EIDE) y ATA (hoy en día
PATA) es un estándar de interfaz para la conexión de los dispositivos de
almacenamiento masivo de datos y las unidades ópticas que utiliza el estándar
derivado de ATA y el estándar ATAPI.
IDE: Integrated Drive Electronics
PATA: Parallel Advanced Technology Attachment
Conector PATA hembra en un cable a la izquierda, dos conectores PATA en placa base a la derecha.
VERSIONES:
v Parallel ATA (se está utilizando la sigla PATA)
v ATA-1, la primera versión.
v ATA-2, soporta transferencias rápidas en bloque y multiword DMA.
v ATA-3, es el ATA-2 revisado y mejorado. Todos los anteriores soportan
velocidades de 16 MB/s.
v ATA-4, conocido como Ultra-DMA (UDMA) o ATA-33, que soporta transferencias
en 33 MB/s.
v ATA-5 o Ultra ATA/66, originalmente propuesta por Quantum para transferencias
en 66 MB/s.
v ATA-6 o Ultra ATA/100, soporte para velocidades de 100 MB/s.
v ATA-7 o Ultra ATA/133, soporte para velocidades de 133 MB/s.
v ATA-8 o Ultra ATA/166, soporte para velocidades de 166 MB/s.
v Serial ATA, remodelación de ATA con nuevos conectores (alimentación y datos),
cables, tensión de alimentación y conocida comúnmente como SATA, soporta
velocidades de 150 MB/s (SATA), 300 MB/s (SATA II) y 600 MB/s (SATA III).
v ATA over ethernet implementación sobre Ethernet de comandos ATA para montar
una red SAN. Se presenta como alternativa a iSCSI.

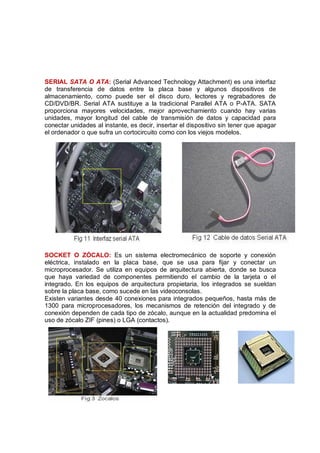

7. SERIAL SATA O ATA: (Serial Advanced Technology Attachment) es una interfaz
de transferencia de datos entre la placa base y algunos dispositivos de
almacenamiento, como puede ser el disco duro, lectores y regrabadores de
CD/DVD/BR. Serial ATA sustituye a la tradicional Parallel ATA o P-ATA. SATA
proporciona mayores velocidades, mejor aprovechamiento cuando hay varias
unidades, mayor longitud del cable de transmisión de datos y capacidad para
conectar unidades al instante, es decir, insertar el dispositivo sin tener que apagar
el ordenador o que sufra un cortocircuito como con los viejos modelos.
SOCKET O ZÓCALO: Es un sistema electromecánico de soporte y conexión
eléctrica, instalado en la placa base, que se usa para fijar y conectar un
microprocesador. Se utiliza en equipos de arquitectura abierta, donde se busca
que haya variedad de componentes permitiendo el cambio de la tarjeta o el
integrado. En los equipos de arquitectura propietaria, los integrados se sueldan
sobre la placa base, como sucede en las videoconsolas.
Existen variantes desde 40 conexiones para integrados pequeños, hasta más de
1300 para microprocesadores, los mecanismos de retención del integrado y de
conexión dependen de cada tipo de zócalo, aunque en la actualidad predomina el
uso de zócalo ZIF (pines) o LGA (contactos).

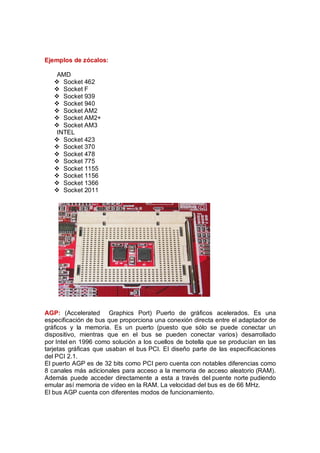

8. Ejemplos de zócalos:
AMD
v Socket 462
v Socket F
v Socket 939
v Socket 940
v Socket AM2
v Socket AM2+
v Socket AM3
INTEL
v Socket 423
v Socket 370
v Socket 478
v Socket 775
v Socket 1155
v Socket 1156
v Socket 1366
v Socket 2011
AGP: (Accelerated Graphics Port) Puerto de gráficos acelerados. Es una
especificación de bus que proporciona una conexión directa entre el adaptador de
gráficos y la memoria. Es un puerto (puesto que sólo se puede conectar un
dispositivo, mientras que en el bus se pueden conectar varios) desarrollado
por Intel en 1996 como solución a los cuellos de botella que se producían en las
tarjetas gráficas que usaban el bus PCI. El diseño parte de las especificaciones
del PCI 2.1.
El puerto AGP es de 32 bits como PCI pero cuenta con notables diferencias como
8 canales más adicionales para acceso a la memoria de acceso aleatorio (RAM).
Además puede acceder directamente a esta a través del puente norte pudiendo
emular así memoria de vídeo en la RAM. La velocidad del bus es de 66 MHz.
El bus AGP cuenta con diferentes modos de funcionamiento.

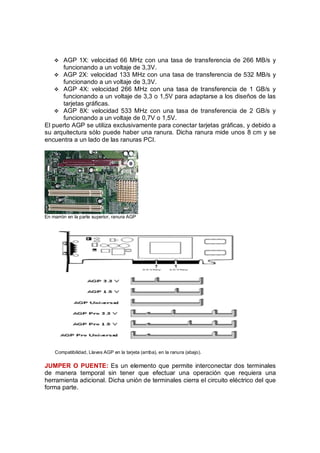

9. v AGP 1X: velocidad 66 MHz con una tasa de transferencia de 266 MB/s y
funcionando a un voltaje de 3,3V.
v AGP 2X: velocidad 133 MHz con una tasa de transferencia de 532 MB/s y
funcionando a un voltaje de 3,3V.
v AGP 4X: velocidad 266 MHz con una tasa de transferencia de 1 GB/s y
funcionando a un voltaje de 3,3 o 1,5V para adaptarse a los diseños de las
tarjetas gráficas.
v AGP 8X: velocidad 533 MHz con una tasa de transferencia de 2 GB/s y
funcionando a un voltaje de 0,7V o 1,5V.
El puerto AGP se utiliza exclusivamente para conectar tarjetas gráficas, y debido a
su arquitectura sólo puede haber una ranura. Dicha ranura mide unos 8 cm y se
encuentra a un lado de las ranuras PCI.
En marrón en la parte superior, ranura AGP
Compatibilidad, Llaves AGP en la tarjeta (arriba), en la ranura (abajo).
JUMPER O PUENTE: Es un elemento que permite interconectar dos terminales
de manera temporal sin tener que efectuar una operación que requiera una
herramienta adicional. Dicha unión de terminales cierra el circuito eléctrico del que
forma parte.

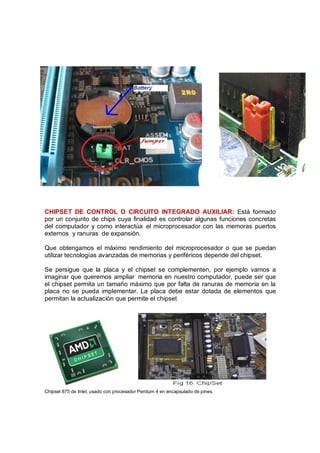

10. CHIPSET DE CONTROL O CIRCUITO INTEGRADO AUXILIAR: Está formado
por un conjunto de chips cuya finalidad es controlar algunas funciones concretas
del computador y como interactúa el microprocesador con las memoras puertos
externos y ranuras de expansión.
Que obtengamos el máximo rendimiento del microprocesador o que se puedan
utilizar tecnologías avanzadas de memorias y periféricos depende del chipset.
Se persigue que la placa y el chipset se complementen, por ejemplo vamos a
imaginar que queremos ampliar memoria en nuestro computador, puede ser que
el chipset permita un tamaño máximo que por falta de ranuras de memoria en la
placa no se pueda implementar. La placa debe estar dotada de elementos que
permitan la actualización que permite el chipset
Chipset 875 de Intel, usado con procesador Pentium 4 en encapsulado de pines.

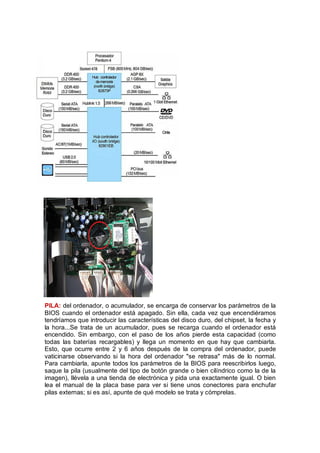

11. PILA: del ordenador, o acumulador, se encarga de conservar los parámetros de la
BIOS cuando el ordenador está apagado. Sin ella, cada vez que encendiéramos
tendríamos que introducir las características del disco duro, del chipset, la fecha y
la hora...Se trata de un acumulador, pues se recarga cuando el ordenador está
encendido. Sin embargo, con el paso de los años pierde esta capacidad (como
todas las baterías recargables) y llega un momento en que hay que cambiarla.
Esto, que ocurre entre 2 y 6 años después de la compra del ordenador, puede
vaticinarse observando si la hora del ordenador "se retrasa" más de lo normal.
Para cambiarla, apunte todos los parámetros de la BIOS para reescribirlos luego,
saque la pila (usualmente del tipo de botón grande o bien cilíndrico como la de la
imagen), llévela a una tienda de electrónica y pida una exactamente igual. O bien
lea el manual de la placa base para ver si tiene unos conectores para enchufar
pilas externas; si es así, apunte de qué modelo se trata y cómprelas.

12. BIOS: Basic Input-Output System. (Sistema básico de entrada y
salida)
Es un pequeño Programa incorporado en un chip de la placa base. Su finalidad es
mantener cierta información básica en el arranque de la computadora. Esta
información puede ser la configuración de nuestro disco duro, fecha hora del
sistema prioridad de arranque, arranque desde la red etc.
Una de las características de esta memoria es que es una memoria ROM es decir
no se borra cuando apagamos el computador. Cuando apagamos, la
configuración permanece grabada gracias a una pila de 3 voltios que incorpora el
computador.
A veces fallos en el arranque se pueden deber al desgaste de la pila y es
necesario reemplazarla.
Cuando instalamos un disco nuevo, memoria o un CD-ROM la bios guarda la
configuración de dichos dispositivos para cargarla después en la memoria RAM
en el arranque del computador, por eso en estos casos es aconsejable acceder a
la bios y comprobar que ha sido correctamente reconocido.

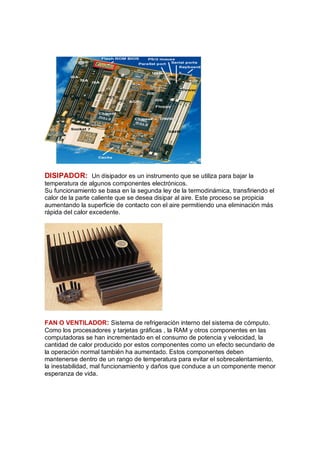

13. DISIPADOR: Un disipador es un instrumento que se utiliza para bajar la
temperatura de algunos componentes electrónicos.
Su funcionamiento se basa en la segunda ley de la termodinámica, transfiriendo el
calor de la parte caliente que se desea disipar al aire. Este proceso se propicia
aumentando la superficie de contacto con el aire permitiendo una eliminación más
rápida del calor excedente.
FAN O VENTILADOR: Sistema de refrigeración interno del sistema de cómputo.
Como los procesadores y tarjetas gráficas , la RAM y otros componentes en las
computadoras se han incrementado en el consumo de potencia y velocidad, la
cantidad de calor producido por estos componentes como un efecto secundario de
la operación normal también ha aumentado. Estos componentes deben
mantenerse dentro de un rango de temperatura para evitar el sobrecalentamiento,
la inestabilidad, mal funcionamiento y daños que conduce a un componente menor
esperanza de vida.

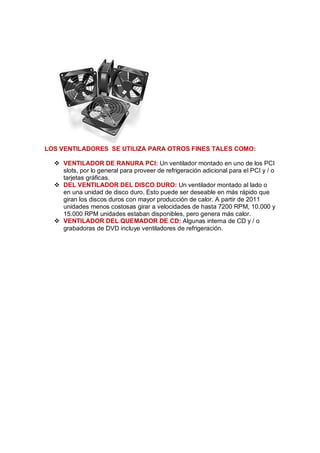

14. LOS VENTILADORES SE UTILIZA PARA OTROS FINES TALES COMO:
v VENTILADOR DE RANURA PCI: Un ventilador montado en uno de los PCI
slots, por lo general para proveer de refrigeración adicional para el PCI y / o
tarjetas gráficas.
v DEL VENTILADOR DEL DISCO DURO: Un ventilador montado al lado o
en una unidad de disco duro. Esto puede ser deseable en más rápido que
giran los discos duros con mayor producción de calor. A partir de 2011
unidades menos costosas girar a velocidades de hasta 7200 RPM, 10.000 y
15.000 RPM unidades estaban disponibles, pero genera más calor.
v VENTILADOR DEL QUEMADOR DE CD: Algunas interna de CD y / o
grabadoras de DVD incluye ventiladores de refrigeración.
