Presentación edwards2
El documento presenta una capacitación sobre sistemas de detección de incendios de Edwards. Explica las etapas de un incendio, los componentes básicos de un sistema de detección, y los diferentes sistemas Edwards como los paneles VS, EST y ESTX para aplicaciones pequeñas, medianas y grandes respectivamente. También describe las características y dispositivos de las familias VS, SIG y SIGA.
Presentación edwards2
- 1. CAPACITACIÓN PANEL EDWARDS PRESENTADO POR: WILSONOSPINA PÉREZ JORGE LÓPEZ SPECTRA INGENIERÍA JULIO 2017
- 2. 1. INTRODUCCIÓN¿Porqué instalarun sistema de detección de incendio?

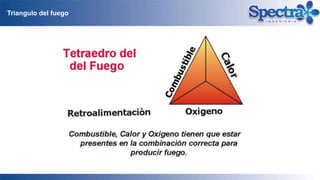

- 3.
- 4.

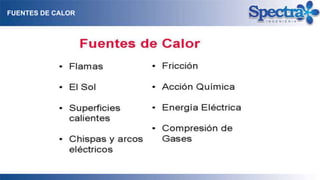

- 5.
- 6.
- 7. TECNOLOGIA DE DETECCIÓNDE INCENDIOS
- 8.

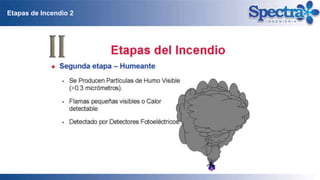

- 9.
- 10.

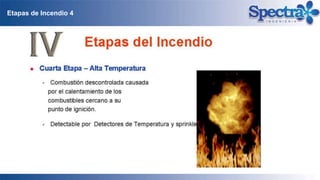

- 11.

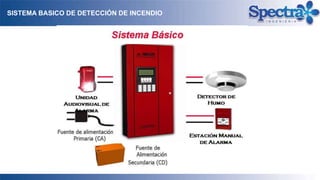

- 12. SISTEMA BASICO DEDETECCIÓN DE INCENDIO
- 13. PANEL DE CONTROLDE ALARMAS
- 14.
- 15.
- 16.
- 17.
- 18. SISTEMA DIRECCIONADO -CONVENCIONAL
- 19.
- 20. SISTEMAS EDWARDS –SERIE VS Para aplicaciones pequeñas o medianas que no requieran audio evacuación y teléfono de bomberos. - PANEL VS1: Hasta 64 dispositivos (32 sensores de humo y 32 módulos - PANEL VS4: Hasta 1000 dispositivos (500 sensores de humo y 500 módulos - Cuentan con su familia VS de dispositivos
- 21.
- 22.

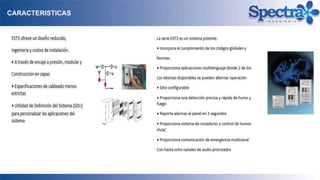

- 23.
- 24. SISTEMAS EDWARDS –SERIE EST Para aplicaciones medianas y grandes PANEL EST3 - Hasta 10 lazos - Audio Evacuación y teléfono de bomberos - Hasta 64 paneles en red - 2500 dispositivos por nodo (1250 sensores de humo y 1250 módulos) - 160.000 dispositivos en red - Todos los paneles funcionan como principal o maestros - La familia de dispositivos es la serie SIG y SIGA - Integración BACnet/IP, Modbus TCP - Integración Serial Modbus RTU, BACnet MS/TP, METASYS N2 - LonWorks
- 25. SISTEMAS EDWARDS –SERIE ESTX Para aplicaciones medianas y grandes PANEL EST3X - Hasta 6 lazos - Audio Evacuación - Hasta 8 paneles en red - 1500 dispositivos por nodo (750 sensores de humo y 750 módulos) - 12.000 dispositivos en red - Todos los paneles funcionan como principal - La familia de dispositivos es la serie SIGA - Integración BACnet/IP, Modbus TCP - Integración Serial Modbus RTU, BACnet MS/TP, METASYS N2 - LonWorks
- 26. SISTEMAS EDWARDS –SERIE ESTX
- 27. SISTEMAS EDWARDS –SERIE ESTX

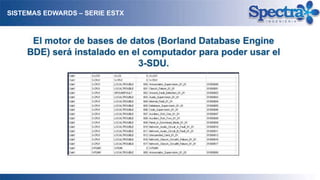

- 28. SISTEMAS EDWARDS –SERIE ESTX
- 29.
- 30.
- 31.

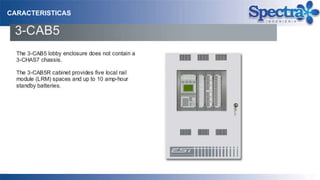

- 32.
- 33.
- 34.
- 35.
- 36.
- 37.
- 38.
- 39.
- 40.
- 41.
- 42.

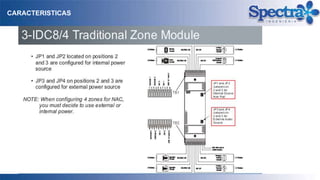

- 43.
- 44.
- 45.

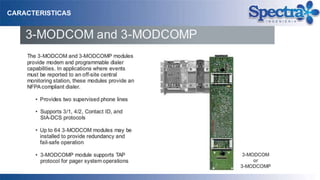

- 46.

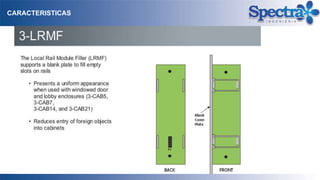

- 47.
- 48. DISPOSITIVOS DE LAFAMILIA SIGA
- 49.
- 50.
- 51.
- 52.
- 53.
