1. 2021
Subdirección de Gestión del Riesgo
CURSO BRIGADAS CONTRA INCENDIO CLASE I
SISTEMAS DE PROTECCIÓN CONTRA INCENDIOS
MÓDULO 5.1

2. MÓDULO 5.1
SISTEMAS DE PROTECCIÓN
CONTRA INCENDIO
PROTECCIÓN ACTIVA, PASIVA Y DETECTORES

3. Contenido
1. Objetivos
2. Antecedentes
3. Tipos de sistemas de protección contra
incendios
4. Sistema de detección de incendios

4. OBJETIVO GENERAL
Describir los tipos de sistemas de
protección contra incendios pasivos y
activos.

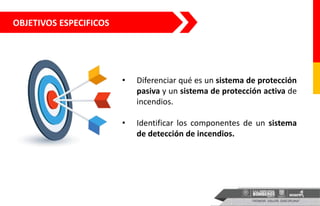

5. OBJETIVOS ESPECIFICOS
• Diferenciar qué es un sistema de protección
pasiva y un sistema de protección activa de
incendios.
• Identificar los componentes de un sistema
de detección de incendios.

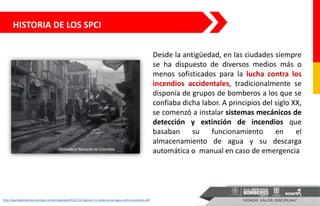

6. HISTORIA DE LOS SPCI
Desde la antigüedad, en las ciudades siempre
se ha dispuesto de diversos medios más o
menos sofisticados para la lucha contra los
incendios accidentales, tradicionalmente se
disponía de grupos de bomberos a los que se
confiaba dicha labor. A principios del siglo XX,
se comenzó a instalar sistemas mecánicos de
detección y extinción de incendios que
basaban su funcionamiento en el
almacenamiento de agua y su descarga
automática o manual en caso de emergencia
http://aqmlaboratorios.com/wp-content/uploads/2012/11/Capitulo-11-Sistemas-de-agua-contra-incendios.pdf

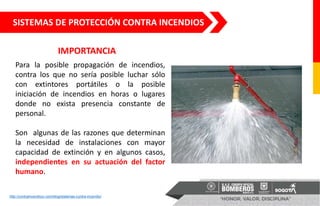

7. http://contraincendiocr.com/blog/sistemas-contra-incendio/
IMPORTANCIA
SISTEMAS DE PROTECCIÓN CONTRA INCENDIOS
Para la posible propagación de incendios,
contra los que no sería posible luchar sólo
con extintores portátiles o la posible
iniciación de incendios en horas o lugares
donde no exista presencia constante de
personal.
Son algunas de las razones que determinan
la necesidad de instalaciones con mayor
capacidad de extinción y en algunos casos,
independientes en su actuación del factor
humano.

8. José Neira FC Editorial, 2008
1. Reducir el riesgo de incendio
2. Prevenir la propagación del fuego y del Humo.
Principios de la
seguridad contra
incendios
basados en los
siguientes
objetivos:
3. Controlar y extinguir el incendio
4. Asegurar la evacuación de los ocupantes
5. Facilitar la intervención de los bomberos y de personal
especializado en emergencias
PRINCIPIOS DE LA SEGURIDAD CONTRA INCENDIOS

9. FUNCIONES BÁSICAS DE UN SPCI
PREVENCIÓN DETECCIÓN EXTINCIÓN

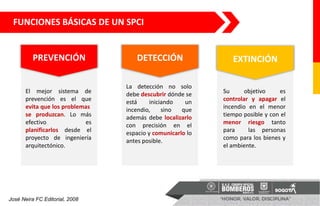

10. José Neira FC Editorial, 2008
PREVENCIÓN DETECCIÓN EXTINCIÓN
El mejor sistema de
prevención es el que
evita que los problemas
se produzcan. Lo más
efectivo es
planificarlos desde el
proyecto de ingeniería
arquitectónico.
La detección no solo
debe descubrir dónde se
está iniciando un
incendio, sino que
además debe localizarlo
con precisión en el
espacio y comunicarlo lo
antes posible.
Su objetivo es
controlar y apagar el
incendio en el menor
tiempo posible y con el
menor riesgo tanto
para las personas
como para los bienes y
el ambiente.
FUNCIONES BÁSICAS DE UN SPCI

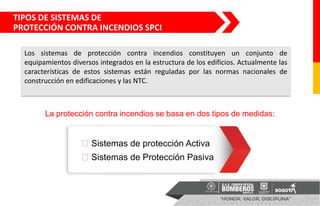

11. Los sistemas de protección contra incendios constituyen un conjunto de
equipamientos diversos integrados en la estructura de los edificios. Actualmente las
características de estos sistemas están reguladas por las normas nacionales de
construcción en edificaciones y las NTC.
La protección contra incendios se basa en dos tipos de medidas:
⮚ Sistemas de protección Activa
⮚ Sistemas de Protección Pasiva
TIPOS DE SISTEMAS DE
PROTECCIÓN CONTRA INCENDIOS SPCI

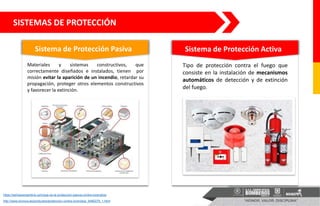

12. http://www.bcnova.es/productos/proteccion-contra-incendios_6480279_1.html
https://semperargentina.com/que-es-la-proteccion-pasiva-contra-incendios/
Sistema de Protección Pasiva
Materiales y sistemas constructivos, que
correctamente diseñados e instalados, tienen por
misión evitar la aparición de un incendio, retardar su
propagación, proteger otros elementos constructivos
y favorecer la extinción.
Tipo de protección contra el fuego que
consiste en la instalación de mecanismos
automáticos de detección y de extinción
del fuego.
Sistema de Protección Activa
SISTEMAS DE PROTECCIÓN

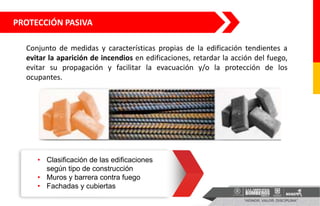

13. PROTECCIÓN PASIVA
Conjunto de medidas y características propias de la edificación tendientes a
evitar la aparición de incendios en edificaciones, retardar la acción del fuego,
evitar su propagación y facilitar la evacuación y/o la protección de los
ocupantes.
• Clasificación de las edificaciones
según tipo de construcción
• Muros y barrera contra fuego
• Fachadas y cubiertas

14. PROTECCIÓN PASIVA
https://semperargentina.com/que-es-la-proteccion-pasiva-contra-incendios/

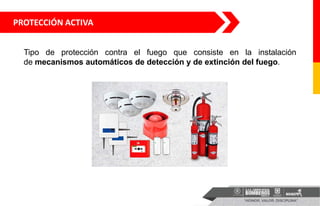

15. PROTECCIÓN ACTIVA
Tipo de protección contra el fuego que consiste en la instalación
de mecanismos automáticos de detección y de extinción del fuego.

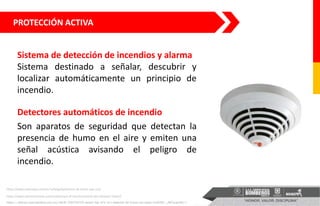

16. PROTECCIÓN ACTIVA
Detectores automáticos de incendio
Son aparatos de seguridad que detectan la
presencia de humo en el aire y emiten una
señal acústica avisando el peligro de
incendio.
https://articulo.mercadolibre.com.mx/MLM-708764709-bosch-fap-425-ot-r-detector-de-humo-con-base-ms400b-_JM?quantity=1
https://www.solerpalau.com/es-es/blog/detectores-de-humo-que-son/
https://www.setronicverona.com/en/principio-di-funzionamento-dei-rilevatori-lineari/
Sistema de detección de incendios y alarma
Sistema destinado a señalar, descubrir y
localizar automáticamente un principio de
incendio.

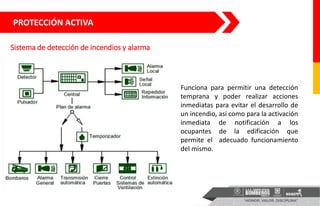

17. Sistema de detección de incendios y alarma
Funciona para permitir una detección
temprana y poder realizar acciones
inmediatas para evitar el desarrollo de
un incendio, así como para la activación
inmediata de notificación a los
ocupantes de la edificación que
permite el adecuado funcionamiento
del mismo.
PROTECCIÓN ACTIVA

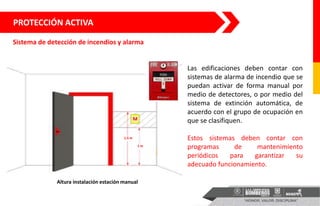

18. 1 m
1.5 m
Altura instalación estación manual
Sistema de detección de incendios y alarma
PROTECCIÓN ACTIVA
Las edificaciones deben contar con
sistemas de alarma de incendio que se
puedan activar de forma manual por
medio de detectores, o por medio del
sistema de extinción automática, de
acuerdo con el grupo de ocupación en
que se clasifiquen.
Estos sistemas deben contar con
programas de mantenimiento
periódicos para garantizar su
adecuado funcionamiento.

19. TIPOS DE DETECTORES
• Detectores de gases
• Detectores de humo
• Detectores de temperatura
• Detectores de llama
• Detectores lineales de
infrarrojos
• Entre otros.
PROTECCIÓN ACTIVA
Sistema de detección de incendios y alarma

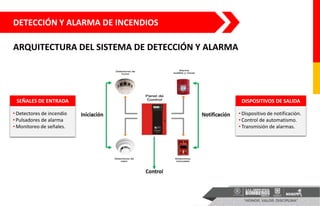

20. • Dispositivo de notificación.
• Control de automatismo.
• Transmisión de alarmas.
ARQUITECTURA DEL SISTEMA DE DETECCIÓN Y ALARMA
DETECCIÓN Y ALARMA DE INCENDIOS
• Detectores de incendio
• Pulsadores de alarma
• Monitoreo de señales.
SEÑALES DE ENTRADA DISPOSITIVOS DE SALIDA

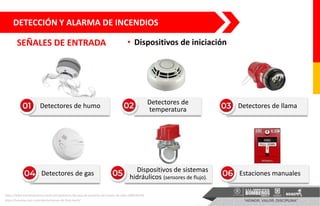

21. Detectores de
temperatura
DETECCIÓN Y ALARMA DE INCENDIOS
SEÑALES DE ENTRADA • Dispositivos de iniciación
https://www.hochikiamerica.com/es/temperatura-fija-tasa-de-aumento-del-sensor-de-calor-0200-06148
https://tuvalrep.com.co/producto/sensor-de-flujo-mech/
Detectores de humo Detectores de llama
Dispositivos de sistemas
hidráulicos (sensores de flujo).
Detectores de gas Estaciones manuales

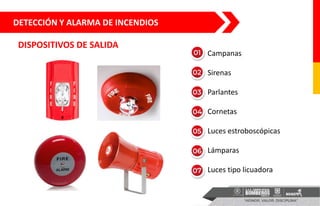

22. DETECCIÓN Y ALARMA DE INCENDIOS
DISPOSITIVOS DE SALIDA
• Campanas
• Sirenas
• Parlantes
• Cornetas
• Luces estroboscópicas
• Lámparas
• Luces tipo licuadora

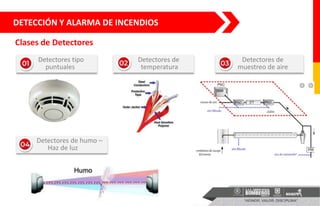

23. Detectores tipo
puntuales
DETECCIÓN Y ALARMA DE INCENDIOS
Clases de Detectores
Detectores de
temperatura
Detectores de
muestreo de aire
Detectores de humo –
Haz de luz

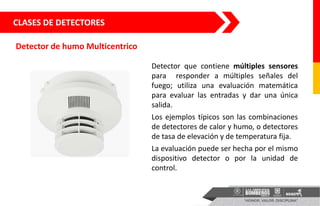

24. CLASES DE DETECTORES
Detector de humo Multicentrico
Detector que contiene múltiples sensores
para responder a múltiples señales del
fuego; utiliza una evaluación matemática
para evaluar las entradas y dar una única
salida.
Los ejemplos típicos son las combinaciones
de detectores de calor y humo, o detectores
de tasa de elevación y de temperatura fija.
La evaluación puede ser hecha por el mismo
dispositivo detector o por la unidad de
control.

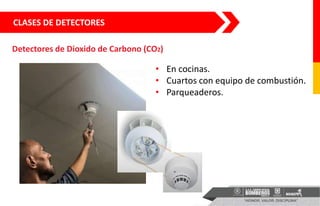

25. CLASES DE DETECTORES
Detectores de Dioxido de Carbono (CO2)
• En cocinas.
• Cuartos con equipo de combustión.
• Parqueaderos.

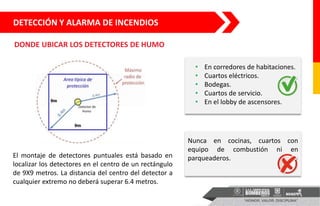

26. DETECCIÓN Y ALARMA DE INCENDIOS
El montaje de detectores puntuales está basado en
localizar los detectores en el centro de un rectángulo
de 9X9 metros. La distancia del centro del detector a
cualquier extremo no deberá superar 6.4 metros.
DONDE UBICAR LOS DETECTORES DE HUMO
Nunca en cocinas, cuartos con
equipo de combustión ni en
parqueaderos.
• En corredores de habitaciones.
• Cuartos eléctricos.
• Bodegas.
• Cuartos de servicio.
• En el lobby de ascensores.

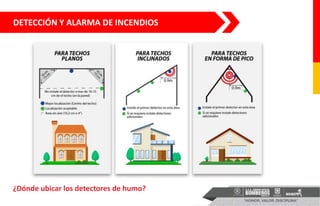

27. DETECCIÓN Y ALARMA DE INCENDIOS
¿Dónde ubicar los detectores de humo?
