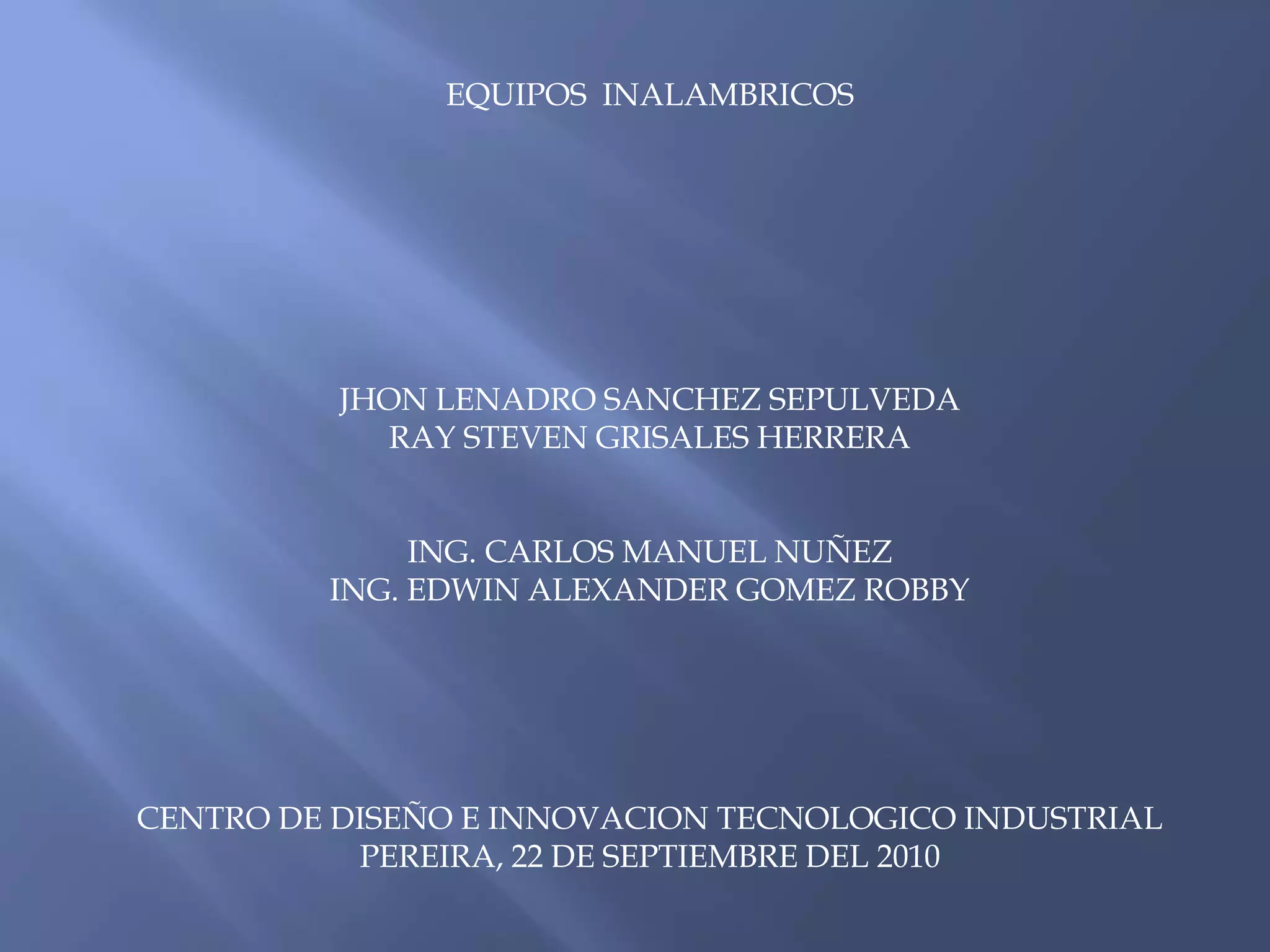

1. EQUIPOS INALAMBRICOS JHON LENADRO SANCHEZ SEPULVEDARAY STEVEN GRISALES HERRERAING. CARLOS MANUEL NUÑEZING. EDWIN ALEXANDER GOMEZ ROBBYCENTRO DE DISEÑO E INNOVACION TECNOLOGICO INDUSTRIALPEREIRA, 22 DE SEPTIEMBRE DEL 2010

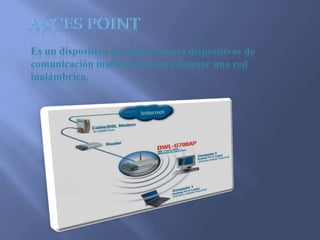

2. ACCES POINT Es un dispositivo que interconecta dispositivos de comunicación inalámbrica para formar una red inalámbrica.

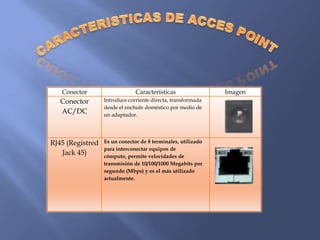

3. CARACTERISTICAS DE ACCES POINT

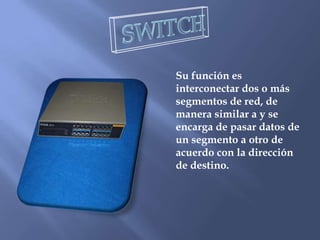

5. SWITCHSu función es interconectar dos o más segmentos de red, de manera similar a y se encarga de pasar datos de un segmento a otro de acuerdo con la dirección de destino.

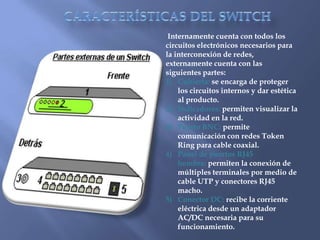

6. CARACTERÍSTICAS DEL SWITCH Internamente cuenta con todos los circuitos electrónicos necesarios para la interconexión de redes, externamente cuenta con las siguientes partes:Cubierta: se encarga de proteger los circuitos internos y dar estética al producto.Indicadores: permiten visualizar la actividad en la red.Puerto BNC: permite comunicación con redes Token Ring para cable coaxial.Panel de puertos RJ45 hembra: permiten la conexión de múltiples terminales por medio de cable UTP y conectores RJ45 macho.Conector DC: recibe la corriente eléctrica desde un adaptador AC/DC necesaria para su funcionamiento.

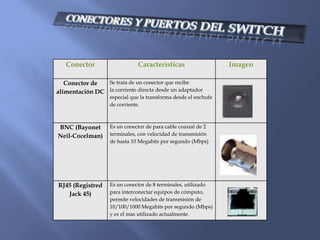

7. CONECTORES Y PUERTOS DEL SWITCH

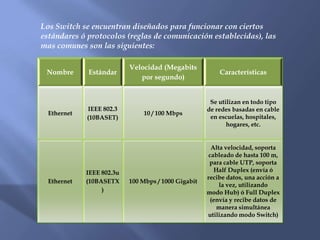

8. Los Switch se encuentran diseñados para funcionar con ciertos estándares ó protocolos (reglas de comunicación establecidas), las mas comunes son las siguientes:

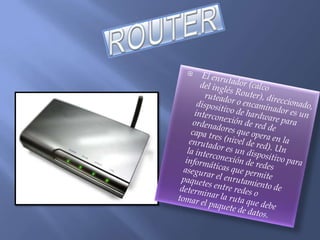

9. ROUTEREl enrutador (calco del inglés Router), direccionado, ruteador o encaminador es un dispositivo de hardware para interconexión de red de ordenadores que opera en la capa tres (nivel de red). Un enrutador es un dispositivo para la interconexión de redes informáticas que permite asegurar el enrutamiento de paquetes entre redes o determinar la ruta que debe tomar el paquete de datos.

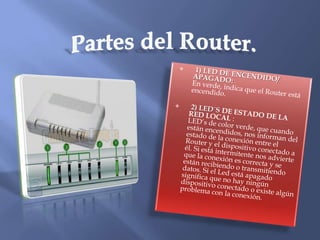

10. Partes del Router. 1) LED DE ENCENDIDO/ APAGADO: En verde, indica que el Router está encendido.

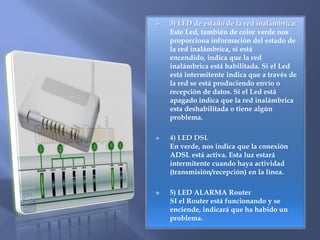

11. 2) LED´S DE ESTADO DE LA RED LOCAL :LED’s de color verde, que cuando están encendidos, nos informan del estado de la conexión entre el Router y el dispositivo conectado a él. Si está intermitente nos advierte que la conexión es correcta y se están recibiendo o transmitiendo datos. Si el Led está apagado significa que no hay ningún dispositivo conectado o existe algún problema con la conexión. 3) LED de estado de la red inalámbrica:Este Led, también de color verde nos proporciona información del estado de la red inalámbrica, sí está encendido, indica que la red inalámbrica está habilitada. Si el Led está intermitente indica que a través de la red se está produciendo envío o recepción de datos. Si el Led está apagado indica que la red inalámbrica esta deshabilitada o tiene algún problema.

12. 4) LED DSL En verde, nos indica que la conexión ADSL está activa. Esta luz estará intermitente cuando haya actividad (transmisión/recepción) en la línea.

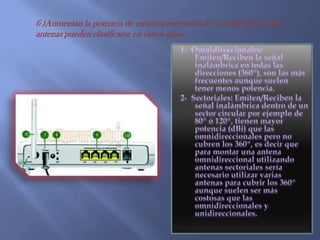

13. 5) LED ALARMA Router SI el Router está funcionando y se enciende, indicará que ha habido un problema. 6 )Aumentan la potencia de emisión/recepción de la señal Wi-fi, estas antenas pueden clasificarse en varios tipos:1- Omnidireccionales: Emiten/Reciben la señal inalámbrica en todas las direcciones (360º), son las más frecuentes aunque suelen tener menos potencia.2- Sectoriales: Emiten/Reciben la señal inalámbrica dentro de un sector circular por ejemplo de 80º ó 120º, tienen mayor potencia (dBi) que las omnidireccionales pero no cubren los 360º, es decir que para montar una antena omnidireccional utilizando antenas sectoriales sería necesario utilizar varias antenas para cubrir los 360º aunque suelen ser más costosas que las omnidireccionales y unidireccionales.

14. 3- Unidireccionales: Emiten/Reciben la señal inalámbrica en una sola dirección, su amplitud es muy limitada (Tienen una cobertura pocos grados) ya que consiguen mayor distancia a costa de tener poca amplitud de cobertura, se utilizan en enlaces Punto a Punto (Con dos antenas unidireccionales), o para tener acceso a antenas omnidireccionales. Un ejemplo de antena unidireccional es la Antena, que se puede fabricar de forma casera con un paquete de patatas Pringles como comentan en Buen Master.

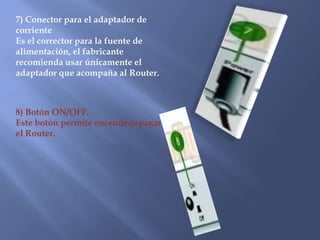

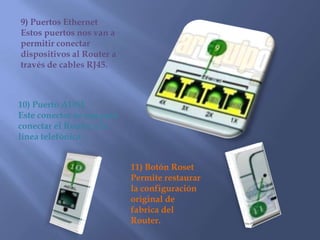

15. 7) Conector para el adaptador de corrienteEs el corrector para la fuente de alimentación, el fabricante recomienda usar únicamente el adaptador que acompaña al Router. 8) Botón ON/OFF. Este botón permite encender/apagar el Router.
