Este documento presenta una introducción al modelo relacional de bases de datos. Explica conceptos clave como tablas, registros, campos, tuplas, dominios, claves primarias e índices. También cubre temas como el álgebra relacional, restricciones, normalización, dependencias funcionales y descomposición de relaciones en forma normal boyce codd. El objetivo es proporcionar una visión general de la estructura y funcionalidad del modelo relacional.

1. República Bolivariana de Venezuela
Ministerio del poder popular para la educación Universitaria Ciencia y Tecnología
Universidad Territorial Deltaica “Francisco Tamayo”
Programa nacional de formación en informática
Tucupita – Estado Delta Amacuro
Modelo Relacional de Datos
Facilitador :
Ing. Ángel Aguilar
Bachiller:
Ivon Homsi
Néstor Pérez
Yhoanlis Odreman
Julio /2017

2. BASES DELMODELO RELACIONAL Y EJEMPLO
Conjuntos de tablas
Registros (líneas)
Campos(columnas
Estructuras que
se vinculan entre
si por un campo
en común

3. ESQUEMAS DE LOS MODELOS RELACIONAL
Es aquella
estructura
que
determina
La identidad
y el tipo de
información
Que será
almacenada
dentro de
ella

4. ATRIBUTOS DE LOS MODELOS RELACIONAL.
Son todas aquellas características que de definen a una relación

5. TABLAS DE LOS MODELOS RELACIONAL.
Una tabla
Columna y celdas
Las cuales se
componen de dos
estructuras
Registros y
campos
Es utilizada para
organizar información

6. TUPLAS DE LOS MODELOS RELACIONAL.
El numero de Tuplas
se denomina
cardinalidad
Implícitamente
estructurados
en una tabla
Objeto único
de datos

7. DOMINIOS DE LOS MODELOS RELACIONAL.
Son características
extremadamente
potentes
En el modelo relaciona
Los dominios pueden ser
diferentes para cada
atributo
Cada atributo esta
definido sobre su
dominio
O pueden haber dos o
mas atributos definidos
sobre el mismo dominio

8. CLAVES DE LOS MODELOS RELACIONAL.
CLAVES
Primaria
ÍndiceExterna o
foránea

9. ALGEBRA RELACIONAL
El álgebra relacional no es más que una operación pasó a pasos de
como computar una respuesta sobre las relaciones, además describen el
aspecto sobre la manipulación de los datos.

10. RESTRICCIONES DEL MODELO RELACIONAL.
Una restricción es una limitación que obliga el cumplimiento de ciertas
condiciones en la BD.
Las restricciones le permiten definir la manera en que Motor de base de datos
exigirá automáticamente la integridad de una base de datos.
Restricciones de la entidad.
Restricciones de la entidad
Las restricciones le permiten definir la manera en que Motor de base de datos exigirá
automáticamente la integridad de una base de datos.

11. RESTRICCIONES DE LA ENTIDAD.
Las restricciones le permiten definir la manera en que Motor de base de datos exigirá
automáticamente la integridad de una base de datos.

12. RESTRICCIONES DE LA INTEGRIDAD REFERENCIAL
La integridad referencial garantiza que la relación entre dos tablas permanezca
sincronizada durante las operaciones de actualización y eliminación.

13. DIAGRAMA E/R A MODELO RELACIONALES
Cliente
DNI
Nombre
Ciudad
Dirección
Compra
Fecha de compra
Fecha de venta
Auto
Modelo
Matricula
Marca
Venta
Promotor
DNI
Nombre
Turno
Teléfono
Color
CLIENTE
DNI
NOMBRE
DIRECCION
CIUDAD
TELEFONO
PROMOTOR
DNI
NOMBRE
TURNO
TELEFONO
AUTO
MATRICULA
MARCA
MODELO
COLOR

14. DE ENTIDADES A RELACIONES
El cliente Compra

15. DE RELACIONES EN E/R A RELACIONES
Venta Autos Compra

16. COMBINACIÓN DE RELACIONES DE BASES DE DATOS Y EJEMPLIFIQUE.
La combinación de relaciones consiste en agregar datos de una tabla a otra
eligiendo las condiciones que tendrá esta combinación.
Relación de uno a uno: Relación de varios a varios:

17. NORMALIZACIÓN
Normalización es un proceso que clasifica relaciones, objetos, formas de relación
y demás elementos en grupos, en base a las características que cada uno posee.

18. ANOMALÍAS DE INSERCIÓN
La anomalía de inserción es aquella que se realiza a ciertos problemas que aparecen con
frecuencia en el manejo de la misma cuando el diseño no ha sido elaborado correctamente o dicho de
una manera más entendible esto se realiza cuando el diseño no ha sido realizado de forma
normalizada

19. BORRADO Y MODIFICACIÓN.
Si queremos modificar una tabla es que queremos realizar una de las siguientes
operaciones:
1) Añadirle una columna (ADD columna).
2) Modificar las definiciones por defecto de la columna (ALTER columna).
3) Borrar la columna (DROP columna).
4) Añadir alguna nueva restricción de tabla (ADD restricción).
5) Borrar alguna restricción de tabla (DROPCONSTRAINT restricción). Para borrar una tabla es preciso utilizar la
sentencia DROP TABLE:

20. DEPENDENCIAS FUNCIONALES:
Es una conexión entre uno o más atributos. Por ejemplo si se conoce el valor de DNI tiene una
conexión con Apellido o Nombre. EJEMPLO
FECHA DE NACIMIENTO EDAD
Las dependencias funcionales del sistema se escriben utilizando una flecha, de la siguiente manera:

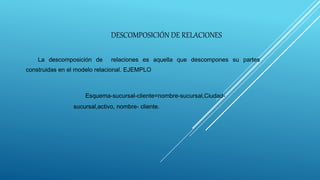

21. DESCOMPOSICIÓN DE RELACIONES
La descomposición de relaciones es aquella que descompones su partes
construidas en el modelo relacional. EJEMPLO
Esquema-sucursal-cliente=nombre-sucursal,Ciudad-
sucursal,activo, nombre- cliente.

22. DESCOMPOSICIÓN EN BCNF.

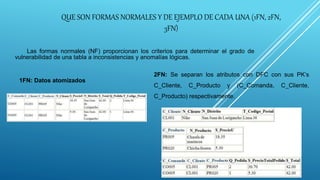

23. QUE SON FORMAS NORMALES Y DE EJEMPLO DE CADA UNA (1FN, 2FN,
3FN)
Las formas normales (NF) proporcionan los criterios para determinar el grado de
vulnerabilidad de una tabla a inconsistencias y anomalías lógicas.
1FN: Datos atomizados
2FN: Se separan los atributos con DFC con sus PK’s
C_Cliente, C_Producto y (C_Comanda, C_Cliente,
C_Producto) respectivamente.

24. 3FN: El código postal depende del distrito por eso que es el atributo transitivo
a eliminar
