- 1. MÉTODO DE CROSS MÉTODO DEDISTRIBUCIÓN DE MOMENTOS
- 2. ¿COMO FUNCIONA ELCANAL DE PANAMÁ?
- 3. OCEANO PACÍFICO OCEANO ATLÁNTICO LAGOGATÚN LAGO MIRAFLORES ESCLUSAS GATÚN ESCLUSAS PEDRO MIGUEL ESCLUSAS MIRAFLORES LA SOLUCIÓN PARA LA FUNCIÓN, ES; GARANTIZAR UN MISMO NIVEL ENTRE ESCLUSAS PARA PASAR EL BARCO, (LO CUAL CONSISTE EN ABRIR Y CERRAR COMPUERTAS PARA LLENADO Y VACIADO DE FORMA SUCESIVA, EQUILIBRANDO NIVELES DE AGUA)

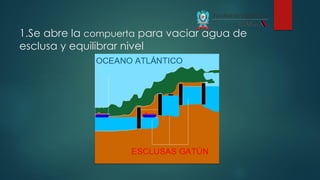

- 4. 1.Se abre lacompuerta para vaciar agua de esclusa y equilibrar nivel
- 5. 2.Se cierran compuertasy se realiza llenado de esclusas para equilibrar niveles
- 6. ¿Si se idealizacomo una viga? OCEANO PACÍFICO OCEANO ATLÁNTICO LAGO GATÚN LAGO MIRAFLORES ESCLUSAS GATÚN ESCLUSAS PEDRO MIGUEL ESCLUSAS MIRAFLORES
- 7. Se realiza giroen un apoyo y los demás quedan fijos, y se busca equilibrar nodos, distribuyendo momentos de forma sucesiva k33i 01 =1 02 =1 03 =1 01 =1 02=1 03 =1 k11 k21 k22i k22d k12 k32 k33d k43 k23
- 8. MÉTODO DE CROSS (HARDYCROSS,1930) EL MÉTODO DE CROSS ES UN MÉTODO ITERATIVO DE DISTRIBUCIÓN DE MOMENTOS FLEXIONANTES SE BASA EN DOS PLANTEAMIENTOS: A) FACTORES DE DISTRIBUCIÓN Equilibrio de nodos, a partir de distribución de momentos aplicando un factor de distribución. B) MOMENTOS DE TRANSPORTE
- 9. FACTORES DE DISTRIBUCIÓN SEPLANTEA UNA ESTRUCTURA EN LA QUE NO EXISTE DESPLAZAMIENTO LINEAL. SE CONSIDERA QUE EL NODO 0, PUEDE DESARROLLAR EXCLUSIVAMENTE DESPLAZAMIENTO ANGULAR 𝜃, LOS DESPLAZAMIENTOS LINEALES ∆, SE DESPRECIAN.
- 10. Para conocer lomomentos internos que se desarrollan en los extremos de todos los elementos de la estructura que concurren en el nodo 0
- 11.
- 14.
- 15.
- 16.
- 17. PROCEDIMIENTO DE ANÁLISISESTRUCTURAL APLICANDO EL MÉTODO DE CROSS
- 18. PROCEDIMIENTO DE ANÁLISISESTRUCTURAL APLICANDO EL MÉTODO DE CROSS
- 19. PROCEDIMIENTO DE ANÁLISISESTRUCTURAL APLICANDO EL MÉTODO DE CROSS
- 20. PROCEDIMIENTO DE ANÁLISISESTRUCTURAL APLICANDO EL MÉTODO DE CROSS

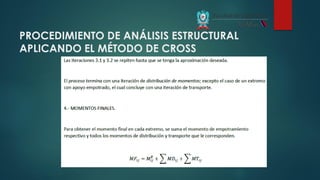

- 21. PROCEDIMIENTO DE ANÁLISISESTRUCTURAL APLICANDO EL MÉTODO DE CROSS
- 22.
- 23.
- 24.
- 25.
- 26. PROCEDIMIENTO ITERATIVO 𝑀𝐷𝑖𝑠𝑡1−2 =𝐹𝐷1−2(−𝑀1−2) 𝑀𝐷𝑖𝑠𝑡1−2 = 1.00 −4 = −4.00
- 27. Momentos de distribución 𝑀𝐷𝑖𝑠𝑡1−2= 𝐹𝐷1−2(−𝑀1−2) 𝑀𝐷𝑖𝑠𝑡1−2 = 1.00 −4 = −4.00 𝑀𝐷𝑖𝑠𝑡2−1 = 𝐹𝐷2−1(−(𝑀2−1 + 𝑀2−3)) 𝑀𝐷𝑖𝑠𝑡2−1 = 0.42857 (− −4 + 1.5) = 1.07143
- 28. PROCEDIMIENTO ITERATIVO 𝑀𝐷𝑖𝑠𝑡1−2 =𝐹𝐷1−2(−𝑀1−2) 𝑀𝐷𝑖𝑠𝑡1−2 = 1.00 −4 = −4.00 𝑀𝐷𝑖𝑠𝑡2−1 = 𝐹𝐷2−1(−(𝑀2−1 + 𝑀2−3)) 𝑀𝐷𝑖𝑠𝑡2−1 = 0.42857 (− −4 + 1.5) = 1.07143 𝑀𝐷𝑖𝑠𝑡2−3 = 𝐹𝐷2−3(−(𝑀2−1 + 𝑀2−3)) 𝑀𝐷𝑖𝑠𝑡2−3 = 0.57143 (− −4 + 1.5) = 1.42858
- 29. Momentos de distribución 𝑀𝐷𝑖𝑠𝑡3−4= 0.33333 (− 1.44445 + 0) = −0.48148
