Una motherboard es una placa base que sirve para interconectar los principales componentes de una computadora como el microprocesador, unidades de almacenamiento, memorias y placas de expansión. La motherboard contiene zócalos para conectar el microprocesador y memorias, así como ranuras PCI y PCIe para agregar placas de expansión. También incluye conectores para unir periféricos externos, alimentación y unidades de almacenamiento a través de normas como SATA, IDE y SAS.

1. Motherbards
Por Alejandro Schujman

2. ¿Qué es?
Una motherboard es una placa que sirve como base
para interconectar los componentes de una
computadora
●
Microprocesador
●
Unidades de almacenamiento
●
Memorias
●
Placas de expansión
●
Periféricos externos

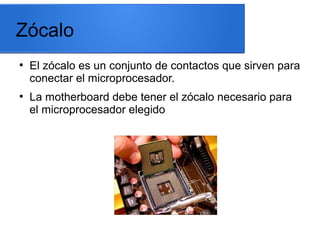

3. Zócalo
●
●
El zócalo es un conjunto de contactos que sirven para
conectar el microprocesador.
La motherboard debe tener el zócalo necesario para
el microprocesador elegido

4. Unidades de
almacenamiento
Distintas normas de conexión
IDE
SATA
SCSI
SAS

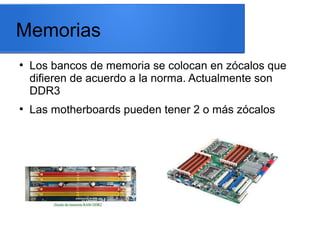

5. Memorias
●
●
Los bancos de memoria se colocan en zócalos que
difieren de acuerdo a la norma. Actualmente son
DDR3
Las motherboards pueden tener 2 o más zócalos

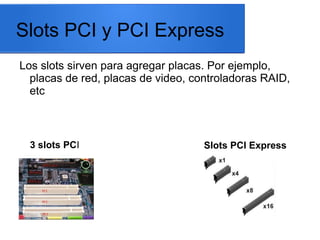

6. Slots PCI y PCI Express
Los slots sirven para agregar placas. Por ejemplo,
placas de red, placas de video, controladoras RAID,
etc
3 slots PCI
Slots PCI Express

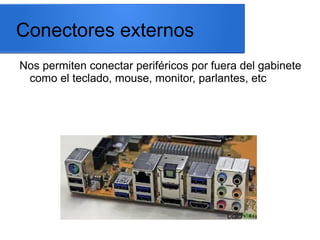

7. Conectores externos
Nos permiten conectar periféricos por fuera del gabinete
como el teclado, mouse, monitor, parlantes, etc

8. Conectores al frente
Con estos pines conectamos los botones de encendido
y reset, los leds del frente y las salidas de audio y
USB

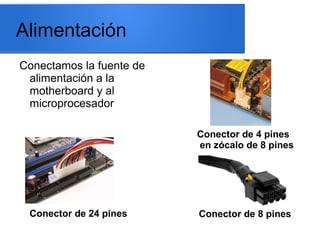

9. Alimentación
Conectamos la fuente de
alimentación a la
motherboard y al
microprocesador
Conector de 4 pines
en zócalo de 8 pines
Conector de 24 pines
Conector de 8 pines

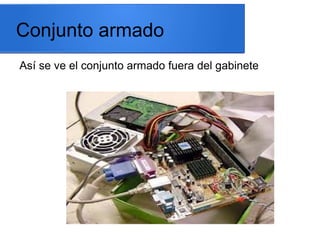

10. Conjunto armado
Así se ve el conjunto armado fuera del gabinete

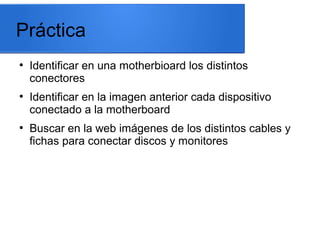

11. Práctica
●
●
●
Identificar en una motherbioard los distintos
conectores
Identificar en la imagen anterior cada dispositivo
conectado a la motherboard
Buscar en la web imágenes de los distintos cables y
fichas para conectar discos y monitores

12. Objeto
Esta presentación tiene por objeto la introducción de la
unidad 3 de la materia
Instalación de Computadoras
correspondiente al cuarto año de la especialidad
Técnico en Informática Personal y Profesional
ciclo lectivo 2013
