Este documento presenta información sobre un acoplador híbrido de 180° utilizado en tecnología de guía de ondas. Explica que cuando la entrada está en el puerto 1, las salidas 2 y 3 están en fase, mientras que el puerto 4 está aislado. Cuando la entrada está en el puerto 4, las salidas 2 y 3 están en contrafase y en fase respectivamente, mientras que el puerto 1 está aislado. También incluye especificaciones técnicas de varios modelos de acopladores híbridos con diferentes rangos de f

1. UNIVERSIDAD FERMIN TORO
FACULTAD DE INGENIERIA
ESCUELA DE TELECOMUNICACIONES
CABUDARE ESTADO LARA
REALIZADO POR:
EDIOVER NUNEZ
JONNY GARCIA
MITCHEL FANNOUN
CARLOS ZERPA
FEBRERO DE 2012 LABORATORIO DE MICROONDAS

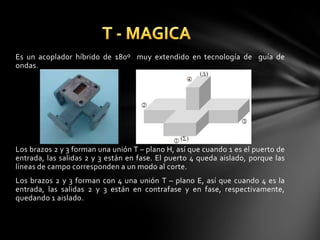

2. Es un acoplador híbrido de 180º muy extendido en tecnología de guía de
ondas.
Los brazos 2 y 3 forman una unión T – plano H, así que cuando 1 es el puerto de
entrada, las salidas 2 y 3 están en fase. El puerto 4 queda aislado, porque las
líneas de campo corresponden a un modo al corte.
Los brazos 2 y 3 forman con 4 una unión T – plano E, así que cuando 4 es la
entrada, las salidas 2 y 3 están en contrafase y en fase, respectivamente,
quedando 1 aislado.

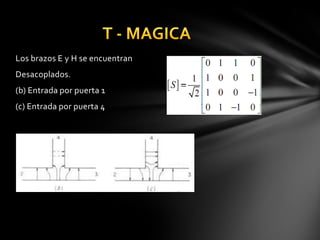

3. Los brazos E y H se encuentran
Desacoplados.
(b) Entrada por puerta 1
(c) Entrada por puerta 4

4. ESPECIFICACIONES
Modelo Rango de Output Waveguid VSWRma Perdida
Frecuenci waveguid e flange x (H- en dB
a (Ghz) e arm, Ear
m)
MHT08E 26.5-40 WR-28 UG-599/u 1.5 0.5
MHT06E 33-50 WR-22 UG-383/u 1.5 0.7
MHT04E 50-75 WR-15 UG-385/u 1.6 1.0
MHT03E 75-110 WR-10 UG-387/u 1.6 1.2
MHT02E 110-170 WR-06 UG-387/u 1.7 1.5
