2. Radio enlace
Telecentro es un canal regional de programación variada, ubicado en el C. C. “Los Cardones”
de la ciudad de Barquisimeto estado Lara, que requiere establecer un enlace de audio y video (TV
estándar) hacia la proveedora de televisión por subscripción “Inter” ubicado en la av.
Intercomunal Barquisimeto-Acarigua.
Este enlace se realiza con la idea de ofrecer la posibilidad del convenio entre estas 2
estaciones, pudiendo así Telecentro transmitir su señal de televisión a nivel nacional, ampliando
aún más el público que tiene la oportunidad de observar este canal de televisión
Mediante herramientas de estudio geográfico puede observarse que la zona se enmarca en
el Valle del Turbio.

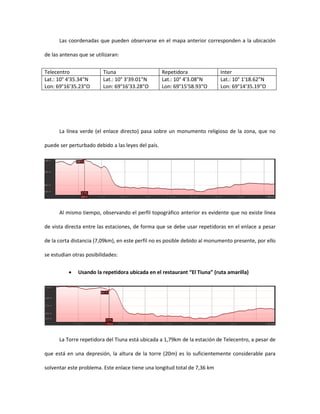

3. Las coordenadas que pueden observarse en el mapa anterior corresponden a la ubicación
de las antenas que se utilizaran:
Telecentro Tiuna Repetidora Inter
Lat.: 10° 4'35.34"N Lat.: 10° 3'39.01"N Lat.: 10° 4'3.08"N Lat.: 10° 1'18.62"N
Lon: 69°16'35.23"O Lon: 69°16'33.28"O Lon: 69°15'58.93"O Lon: 69°14'35.19"O
La línea verde (el enlace directo) pasa sobre un monumento religioso de la zona, que no
puede ser perturbado debido a las leyes del país.
Al mismo tiempo, observando el perfil topográfico anterior es evidente que no existe línea
de vista directa entre las estaciones, de forma que se debe usar repetidoras en el enlace a pesar
de la corta distancia (7,09km), en este perfil no es posible debido al monumento presente, por ello
se estudian otras posibilidades:
 Usando la repetidora ubicada en el restaurant “El Tiuna” (ruta amarilla)
La Torre repetidora del Tiuna está ubicada a 1,79km de la estación de Telecentro, a pesar de
que está en una depresión, la altura de la torre (20m) es lo suficientemente considerable para
solventar este problema. Este enlace tiene una longitud total de 7,36 km

4. Para el estudio de factibilidad de este enlace se dividió en dos:
o Enlace Telecentro – Tiuna
Se tomaron en cuenta, para la factibilidad del enlace, la altura de la antena de telecentro
(5m) y la altura de la torre repetidora (20m), se observa en la gráfica que el rayo de vista directa
no tiene ningún obstáculo que ponga en peligro el enlace.
o Enlace Tiuna – Inter

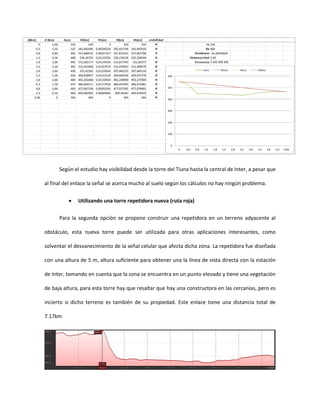

5. Según el estudio hay visibilidad desde la torre del Tiuna hasta la central de Inter, a pesar que
al final del enlace la señal se acerca mucho al suelo según los cálculos no hay ningún problema.
 Utilizando una torre repetidora nueva (ruta roja)
Para la segunda opción se propone construir una repetidora en un terreno adyacente al
obstáculo, esta nueva torre puede ser utilizada para otras aplicaciones interesantes, como
solventar el desvanecimiento de la señal celular que afecta dicha zona. La repetidora fue diseñada
con una altura de 5 m, altura suficiente para obtener una la línea de vista directa con la estación
de Inter, tomando en cuenta que la zona se encuentra en un punto elevado y tiene una vegetación
de baja altura, para esta torre hay que resaltar que hay una constructora en las cercanías, pero es
incierto si dicho terreno es también de su propiedad. Este enlace tiene una distancia total de
7.17km

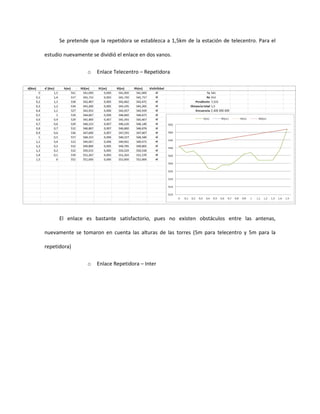

6. Se pretende que la repetidora se establezca a 1,5km de la estación de telecentro. Para el
estudio nuevamente se dividió el enlace en dos vanos.
o Enlace Telecentro – Repetidora
El enlace es bastante satisfactorio, pues no existen obstáculos entre las antenas,
nuevamente se tomaron en cuenta las alturas de las torres (5m para telecentro y 5m para la
repetidora)
o Enlace Repetidora – Inter

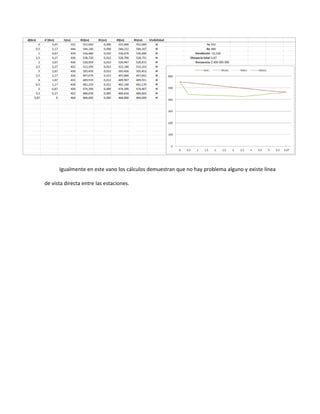

7. Igualmente en este vano los cálculos demuestran que no hay problema alguno y existe línea
de vista directa entre las estaciones.

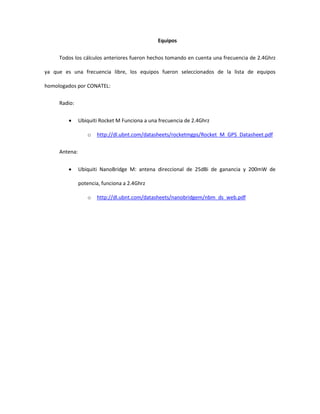

8. Equipos
Todos los cálculos anteriores fueron hechos tomando en cuenta una frecuencia de 2.4Ghrz
ya que es una frecuencia libre, los equipos fueron seleccionados de la lista de equipos
homologados por CONATEL:
Radio:
 Ubiquiti Rocket M Funciona a una frecuencia de 2.4Ghrz
o http://dl.ubnt.com/datasheets/rocketmgps/Rocket_M_GPS_Datasheet.pdf
Antena:
 Ubiquiti NanoBridge M: antena direccional de 25dBi de ganancia y 200mW de
potencia, funciona a 2.4Ghrz
o http://dl.ubnt.com/datasheets/nanobridgem/nbm_ds_web.pdf
