1. INSTITUTOTECNOLÓGICO DETUXTLA GUTIÉRREZ
INGENIERÍA ELECTRÓNICA
MATERIA:TELEFONÍA
UNIDAD 2
EQUIPO NO. 2
ANA FABIOLA LÓPEZ JIMÉNEZ
DAVID ARTURO SARMIENTO REYES
ELEAZAR RAMÍREZ ZAVALA
4 DE ABRIL DEL 2014

2. ÍNDICE
• INTRODUCCION
• FUNCIONES DEL EQUIPO DE CONMUTACIÓN
• ABONADOS
• TRANSFERENCIA DE INFORMACIÓN
• CONEXIÓN MUNDIAL
• CONMUTACIÓN DIGITAL
• CONCLUSIONES
• FUENTES DE INFORMACIÓN

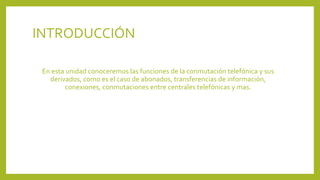

3. INTRODUCCIÓN
En esta unidad conoceremos las funciones de la conmutación telefónica y sus
derivados, como es el caso de abonados, transferencias de información,
conexiones, conmutaciones entre centrales telefónicas y mas.

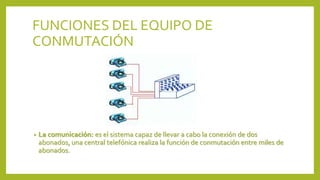

4. FUNCIONES DEL EQUIPO DE
CONMUTACIÓN
• La comunicación: es el sistema capaz de llevar a cabo la conexión de dos
abonados, una central telefónica realiza la función de conmutación entre miles de
abonados.

5. • La transmisión: transporte de energía a través de un medio, el tipo de energía es
eléctrica y los medios utilizados son cables, fibra óptica y el aire.
• La distribución: consiste en hacer llegar la energía hasta el destino final, esta
función es proporcionada por las líneas de abonado que se conectan a la red.
Control la realizan un conjunto circuitos (electromecánicos o electrónicos), que
almacenan y procesan la información recibida en la central y controlan la red de
conexión, estableciendo y liberando las conexiones y, por tanto, estableciendo y
liberando los distintos caminos de conversación.
Supervisión : el equipo de conmutación ha de someter a supervisión continua las
líneas de abonado y enlaces, por los que pueda presentarse una llamada. Por otra
parte, el equipo de conmutación ha de supervisar los caminos de conversación que
ya están establecidos a través de su red de conexión.

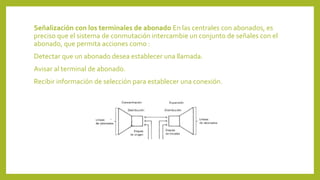

6. Señalización con los terminales de abonado En las centrales con abonados, es
preciso que el sistema de conmutación intercambie un conjunto de señales con el
abonado, que permita acciones como :
Detectar que un abonado desea establecer una llamada.
Avisar al terminal de abonado.
Recibir información de selección para establecer una conexión.

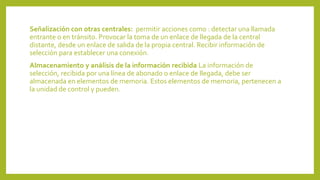

7. Señalización con otras centrales: permitir acciones como : detectar una llamada
entrante o en tránsito. Provocar la toma de un enlace de llegada de la central
distante, desde un enlace de salida de la propia central. Recibir información de
selección para establecer una conexión.
Almacenamiento y análisis de la información recibida La información de
selección, recibida por una línea de abonado o enlace de llegada, debe ser
almacenada en elementos de memoria. Estos elementos de memoria, pertenecen a
la unidad de control y pueden.

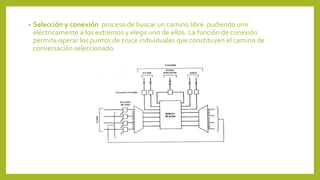

8. • Selección y conexión proceso de buscar un camino libre pudiendo unir
eléctricamente a los extremos y elegir uno de ellos. La función de conexión
permite operar los puntos de cruce individuales que constituyen el camino de
conversación seleccionado.

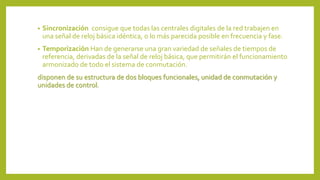

9. • Sincronización consigue que todas las centrales digitales de la red trabajen en
una señal de reloj básica idéntica, o lo más parecida posible en frecuencia y fase.
• Temporización Han de generarse una gran variedad de señales de tiempos de
referencia, derivadas de la señal de reloj básica, que permitirán el funcionamiento
armonizado de todo el sistema de conmutación.
disponen de su estructura de dos bloques funcionales, unidad de conmutación y
unidades de control.

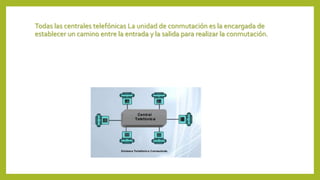

10. Todas las centrales telefónicas La unidad de conmutación es la encargada de
establecer un camino entre la entrada y la salida para realizar la conmutación.

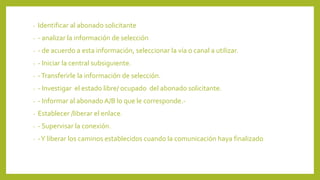

11. - Identificar al abonado solicitante
- - analizar la información de selección
- - de acuerdo a esta información, seleccionar la vía o canal a utilizar.
- - Iniciar la central subsiguiente.
- -Transferirle la información de selección.
- - Investigar el estado libre/ ocupado del abonado solicitante.
- - Informar al abonado A/B lo que le corresponde.-
- Establecer /liberar el enlace.
- - Supervisar la conexión.
- -Y liberar los caminos establecidos cuando la comunicación haya finalizado

12. ABONADOS
• Un abonado es el usuario que se conecta a una red telefónica para recibir este
servicio por medio de la compañía de su país (en este casoTELMEX en México).
• El abonado tiene un dispositivo para que pueda conectarse a la red y una terminal
de usuario (teléfono, modem, etc.)

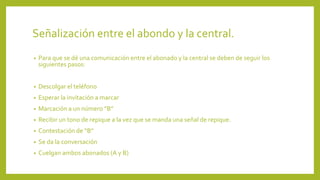

13. Señalización entre el abondo y la central.
• Para que se dé una comunicación entre el abonado y la central se deben de seguir los
siguientes pasos:
• Descolgar el teléfono
• Esperar la invitación a marcar
• Marcación a un número “B”
• Recibir un tono de repique a la vez que se manda una señal de repique.
• Contestación de “B”
• Se da la conversación
• Cuelgan ambos abonados (A y B)

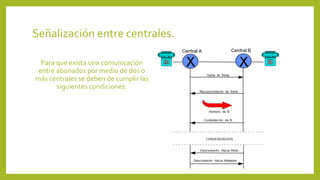

15. Señalización entre centrales.
Para que exista una comunicación
entre abonados por medio de dos o
más centrales se deben de cumplir las
siguientes condiciones:

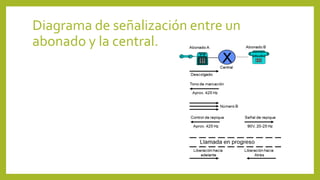

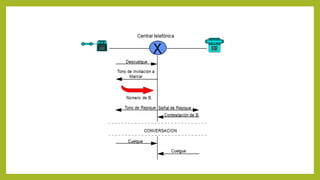

16. Diagrama de señalización entre un
abonado y la central.

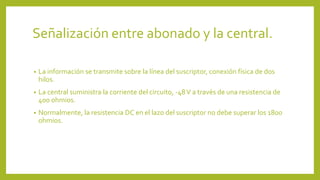

17. Señalización entre abonado y la central.
• La información se transmite sobre la línea del suscriptor, conexión física de dos
hilos.
• La central suministra la corriente del circuito, -48V a través de una resistencia de
400 ohmios.
• Normalmente, la resistencia DC en el lazo del suscriptor no debe superar los 1800
ohmios.

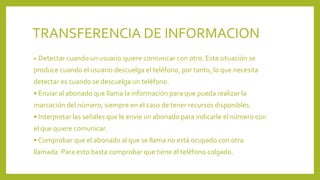

18. TRANSFERENCIA DE INFORMACION
• Detectar cuando un usuario quiere comunicar con otro. Esta situación se
produce cuando el usuario descuelga el teléfono, por tanto, lo que necesita
detectar es cuando se descuelga un teléfono.
• Enviar al abonado que llama la información para que pueda realizar la
marcación del número, siempre en el caso de tener recursos disponibles.
• Interpretar las señales que le envíe un abonado para indicarle el número con
el que quiere comunicar.
• Comprobar que el abonado al que se llama no está ocupado con otra
llamada. Para esto basta comprobar que tiene el teléfono colgado.

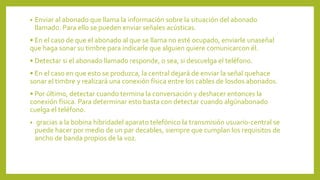

19. • Enviar al abonado que llama la información sobre la situación del abonado
llamado. Para ello se pueden enviar señales acústicas.
• En el caso de que el abonado al que se llama no esté ocupado, enviarle unaseñal
que haga sonar su timbre para indicarle que alguien quiere comunicarcon él.
• Detectar si el abonado llamado responde, o sea, si descuelga el teléfono.
• En el caso en que esto se produzca, la central dejará de enviar la señal quehace
sonar el timbre y realizará una conexión física entre los cables de losdos abonados.
• Por último, detectar cuando termina la conversación y deshacer entonces la
conexión física. Para determinar esto basta con detectar cuando algúnabonado
cuelga el teléfono.
• gracias a la bobina híbridadel aparato telefónico la transmisión usuario-central se
puede hacer por medio de un par decables, siempre que cumplan los requisitos de
ancho de banda propios de la voz.

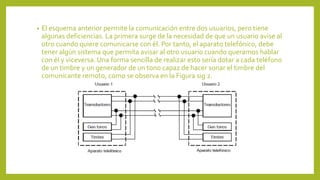

20. • El esquema anterior permite la comunicación entre dos usuarios, pero tiene
algunas deficiencias. La primera surge de la necesidad de que un usuario avise al
otro cuando quiere comunicarse con él. Por tanto, el aparato telefónico, debe
tener algún sistema que permita avisar al otro usuario cuando queramos hablar
con él y viceversa. Una forma sencilla de realizar esto sería dotar a cada teléfono
de un timbre y un generador de un tono capaz de hacer sonar el timbre del
comunicante remoto, como se observa en la Figura sig 2.

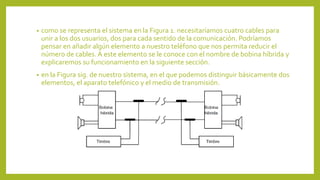

21. • como se representa el sistema en la Figura 1. necesitaríamos cuatro cables para
unir a los dos usuarios, dos para cada sentido de la comunicación. Podríamos
pensar en añadir algún elemento a nuestro teléfono que nos permita reducir el
número de cables. A este elemento se le conoce con el nombre de bobina híbrida y
explicaremos su funcionamiento en la siguiente sección.
• en la Figura sig. de nuestro sistema, en el que podemos distinguir básicamente dos
elementos, el aparato telefónico y el medio de transmisión.

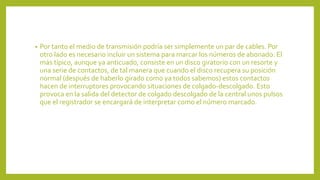

22. • Por tanto el medio de transmisión podría ser simplemente un par de cables. Por
otro lado es necesario incluir un sistema para marcar los números de abonado. El
más típico, aunque ya anticuado, consiste en un disco giratorio con un resorte y
una serie de contactos, de tal manera que cuando el disco recupera su posición
normal (después de haberlo girado como ya todos sabemos) estos contactos
hacen de interruptores provocando situaciones de colgado-descolgado. Esto
provoca en la salida del detector de colgado descolgado de la central unos pulsos
que el registrador se encargará de interpretar como el número marcado.

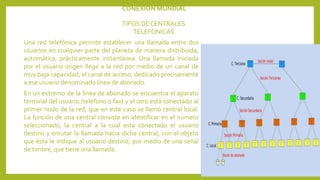

23. TIPOS DE CENTRALES
TELEFONICAS
Una red telefónica permite establecer una llamada entre dos
usuarios en cualquier parte del planeta de manera distribuida,
automática, prácticamente instantánea. Una llamada iniciada
por el usuario origen llega a la red por medio de un canal de
muy baja capacidad, el canal de acceso, dedicado precisamente
a ese usuario denominado línea de abonado.
En un extremo de la línea de abonado se encuentra el aparato
terminal del usuario (teléfono o fax) y el otro está conectado al
primer nodo de la red, que en este caso se llamó central local.
La función de una central consiste en identificar en el número
seleccionado, la central a la cual está conectado el usuario
destino y enrutar la llamada hacia dicha central, con el objeto
que ésta le indique al usuario destino, por medio de una señal
de timbre, que tiene una llamada.
CONEXIÓN MUNDIAL

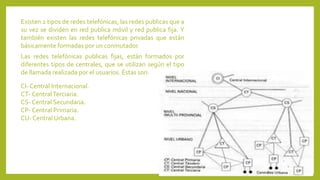

24. Existen 2 tipos de redes telefónicas, las redes publicas que a
su vez se dividen en red publica móvil y red publica fija. Y
también existen las redes telefónicas privadas que están
básicamente formadas por un conmutador.
Las redes telefónicas publicas fijas, están formados por
diferentes tipos de centrales, que se utilizan según el tipo
de llamada realizada por el usuarios. Éstas son:
CI- Central Internacional.
CT- CentralTerciaria.
CS- Central Secundaria.
CP- Central Primaria.
CU- Central Urbana.

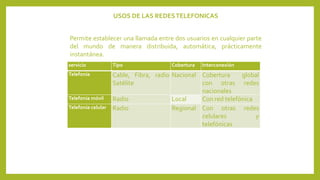

25. servicio Tipo Cobertura Interconexión
Telefonía Cable, Fibra, radio
Satélite
Nacional Cobertura global
con otras redes
nacionales
Telefonía móvil Radio Local Con red telefónica
Telefonía celular Radio Regional Con otras redes
celulares y
telefónicas
USOS DE LAS REDESTELEFONICAS
Permite establecer una llamada entre dos usuarios en cualquier parte
del mundo de manera distribuida, automática, prácticamente
instantánea.

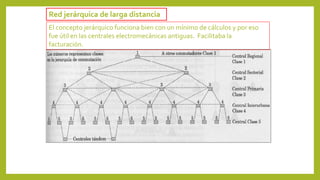

26. Red jerárquica de larga distancia
El concepto jerárquico funciona bien con un mínimo de cálculos y por eso
fue útil en las centrales electromecánicas antiguas. Facilitaba la
facturación.

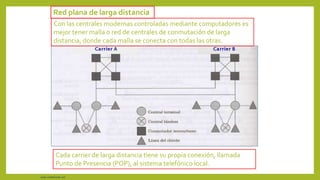

27. Red plana de larga distancia
Con las centrales modernas controladas mediante computadores es
mejor tener malla o red de centrales de conmutación de larga
distancia, donde cada malla se conecta con todas las otras.
Cada carrier de larga distancia tiene su propia conexión, llamada
Punto de Presencia (POP), al sistema telefónico local.
www.coimbraweb.com

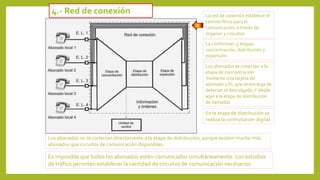

28. La conforman 3 etapas:
concentración, distribución y
expansión.
Los abonados se conectan a la
etapa de concentración
mediante una tarjeta de
abonado o EL que se encarga de
detectar el descolgado.Y desde
aquí a la etapa de distribución
de llamadas
Los abonados no se conectan directamente a la etapa de distribución, porque existen mucho más
abonados que circuitos de comunicación disponibles.
Es imposible que todos los abonados estén comunicados simultáneamente. Los estudios
de tráfico permiten establecer la cantidad de circuitos de comunicación necesarios.
4.- Red de conexión La red de conexión establece el
camino físico para la
comunicación, a través de
órganos y circuitos.
En la etapa de distribución se
realiza la conmutación digital.

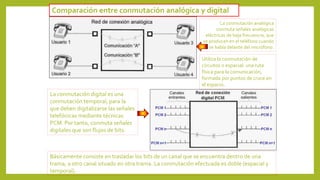

29. Comparación entre conmutación analógica y digital
La conmutación analógica
conmuta señales analógicas
eléctricas de baja frecuencia, que
se producen en el teléfono cuando
se habla delante del micrófono.
Utiliza la conmutación de
circuitos o espacial: una ruta
física para la comunicación,
formada por puntos de cruce en
el espacio.
La conmutación digital es una
conmutación temporal, para la
que deben digitalizarse las señales
telefónicas mediante técnicas
PCM. Por tanto, conmuta señales
digitales que son flujos de bits.
Básicamente consiste en trasladar los bits de un canal que se encuentra dentro de una
trama, a otro canal situado en otra trama. La conmutación efectuada es doble (espacial y
temporal).

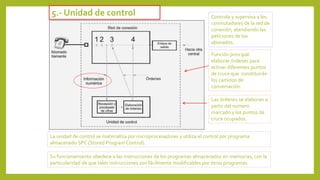

30. 5.- Unidad de control Controla y supervisa a los
conmutadores de la red de
conexión, atendiendo las
peticiones de los
abonados.
Función principal:
elaborar órdenes para
activar diferentes puntos
de cruce que constituirán
los caminos de
conversación.
Las órdenes se elaboran a
partir del número
marcado y los puntos de
cruce ocupados.
La unidad de control se materializa por microprocesadores y utiliza el control por programa
almacenado SPC (Stored Program Control).
Su funcionamiento obedece a las instrucciones de los programas almacenados en memorias, con la
particularidad de que tales instrucciones son fácilmente modificables por otros programas.

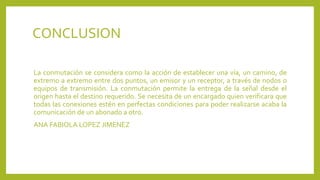

31. CONCLUSION
La conmutación se considera como la acción de establecer una vía, un camino, de
extremo a extremo entre dos puntos, un emisor y un receptor, a través de nodos o
equipos de transmisión. La conmutación permite la entrega de la señal desde el
origen hasta el destino requerido. Se necesita de un encargado quien verificara que
todas las conexiones estén en perfectas condiciones para poder realizarse acaba la
comunicación de un abonado a otro.
ANA FABIOLA LOPEZ JIMENEZ

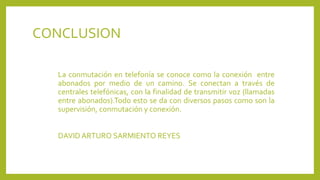

32. CONCLUSION
La conmutación en telefonía se conoce como la conexión entre
abonados por medio de un camino. Se conectan a través de
centrales telefónicas, con la finalidad de transmitir voz (llamadas
entre abonados).Todo esto se da con diversos pasos como son la
supervisión, conmutación y conexión.
DAVID ARTURO SARMIENTO REYES

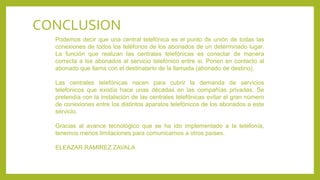

33. Podemos decir que una central telefónica es el punto de unión de todas las
conexiones de todos los teléfonos de los abonados de un determinado lugar.
La función que realizan las centrales telefónicas es conectar de manera
correcta a los abonados al servicio telefónico entre si. Ponen en contacto al
abonado que llama con el destinatario de la llamada (abonado de destino).
Las centrales telefónicas nacen para cubrir la demanda de servicios
telefónicos que existía hace unas décadas en las compañías privadas. Se
pretendía con la instalación de las centrales telefónicas evitar el gran número
de conexiones entre los distintos aparatos telefónicos de los abonados a este
servicio.
Gracias al avance tecnológico que se ha ido implementado a la telefonía,
tenemos menos limitaciones para comunicarnos a otros países.
ELEAZAR RAMIREZ ZAVALA
CONCLUSION

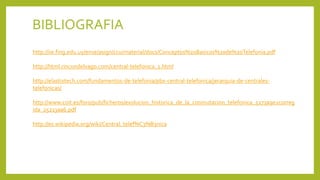

34. BIBLIOGRAFIA
http://iie.fing.edu.uy/ense/asign/ccu/material/docs/Conceptos%20Basicos%20de%20Telefonia.pdf
http://html.rincondelvago.com/central-telefonica_1.html
http://elastixtech.com/fundamentos-de-telefonia/pbx-central-telefonica/jerarquia-de-centrales-
telefonicas/
http://www.coit.es/foro/pub/ficheros/evolucion_historica_de_la_conmutacion_telefonica_5273a9e2correg
ida_25213aa6.pdf
http://es.wikipedia.org/wiki/Central_telef%C3%B3nica
