TECNICAS DE  CONMUTACION

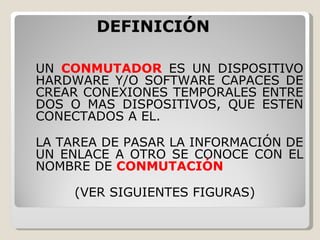

DEFINICIÓN UN  CONMUTADOR  ES UN DISPOSITIVO HARDWARE Y/O SOFTWARE CAPACES DE CREAR CONEXIONES TEMPORALES ENTRE DOS O MAS DISPOSITIVOS, QUE ESTEN CONECTADOS A EL. LA TAREA DE PASAR LA INFORMACIÓN DE UN ENLACE A OTRO SE CONOCE CON EL NOMBRE DE  CONMUTACIÓN (VER SIGUIENTES FIGURAS)

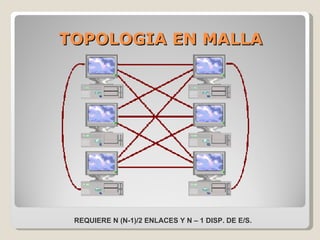

TOPOLOGIA EN MALLA REQUIERE N (N-1)/2 ENLACES Y N – 1 DISP. DE E/S.

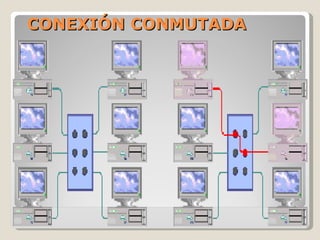

CONEXIÓN CONMUTADA
METODOS DE  CONMUTACION CONMUTACIÓN DE CIRCUITOS  CONMUTACIÓN DE MENSAJES CONMUTACION DE PAQUETES CONMUTACION INTEGRADA CONMUTACION  POR DIVISION EN EL ESPACIO CONMUTACIÓN  POR DIVISIÓN  EN EL TIEMPO NO ORIENTADO  A CONEXIÓN  (DATAGRAMA) ORIENTADO  A CONEXIÓN (CIRCUITO  VIRTUAL  –SVC )

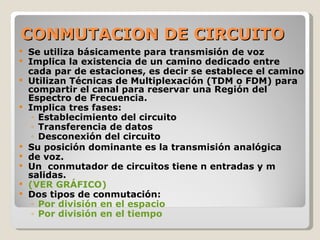

CONMUTACION DE CIRCUITO Se utiliza básicamente para transmisión de voz  Implica la existencia de un camino dedicado entre cada par de estaciones, es decir se establece el camino Utilizan Técnicas de Multiplexación (TDM o FDM) para compartir el canal para reservar una Región del Espectro de Frecuencia. Implica tres fases: Establecimiento del circuito Transferencia de datos Desconexión del circuito Su posición dominante es la transmisión analógica de voz. Un  conmutador de circuitos tiene n entradas y m salidas. (VER GRÁFICO) Dos tipos de conmutación: Por división en el espacio Por división en el tiempo

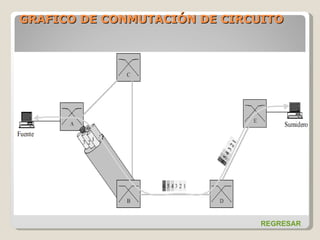

GRAFICO DE CONMUTACIÓN DE CIRCUITO REGRESAR

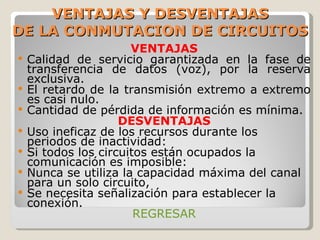

VENTAJAS Y DESVENTAJAS DE LA CONMUTACION DE CIRCUITOS VENTAJAS Calidad de servicio garantizada en la fase de transferencia de datos (voz), por la reserva exclusiva. El retardo de la transmisión extremo a extremo es casi nulo. Cantidad de pérdida de información es mínima. DESVENTAJAS Uso ineficaz de los recursos durante los periodos de inactividad: Si todos los circuitos están ocupados la comunicación es imposible: Nunca se utiliza la capacidad máxima del canal para un solo circuito, Se necesita señalización para establecer la conexión. REGRESAR

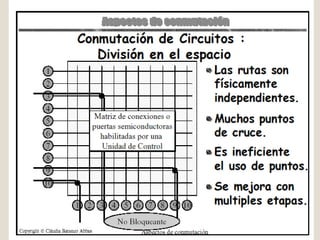

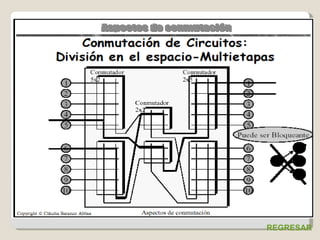

REGRESAR

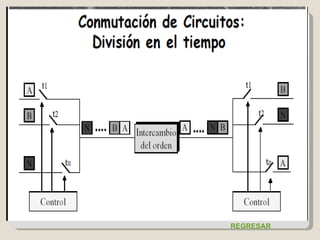

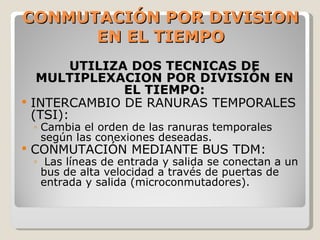

CONMUTACIÓN POR DIVISION EN EL TIEMPO UTILIZA DOS TECNICAS DE MULTIPLEXACION POR DIVISIÓN EN EL TIEMPO: INTERCAMBIO DE RANURAS TEMPORALES (TSI): Cambia el orden de las ranuras temporales según las conexiones deseadas. CONMUTACIÓN MEDIANTE BUS TDM: Las líneas de entrada y salida se conectan a un bus de alta velocidad a través de puertas de entrada y salida (microconmutadores).
REGRESAR

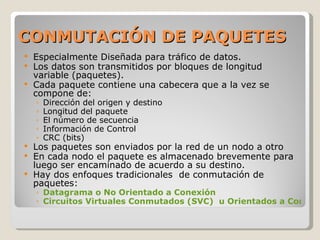

CONMUTACIÓN DE PAQUETES Especialmente Diseñada para tráfico de datos. Los datos son transmitidos por bloques de longitud variable (paquetes). Cada paquete contiene una cabecera que a la vez se compone de: Dirección del origen y destino Longitud del paquete El número de secuencia Información de Control CRC (bits)  Los paquetes son enviados por la red de un nodo a otro En cada nodo el paquete es almacenado brevemente para luego ser encaminado de acuerdo a su destino. Hay dos enfoques tradicionales  de conmutación de paquetes: Datagrama o No Orientado a Conexión Circuitos Virtuales Conmutados (SVC)  u Orientados a Conexión

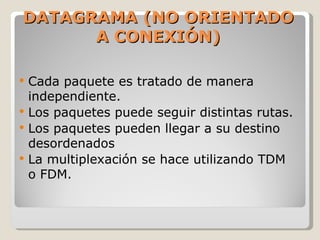

DATAGRAMA (NO ORIENTADO A CONEXIÓN) Cada paquete es tratado de manera independiente. Los paquetes puede seguir distintas rutas. Los paquetes pueden llegar a su destino desordenados La multiplexación se hace utilizando TDM o FDM.

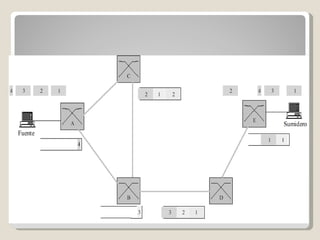

CONMUTACION CON DATAGRAMAS

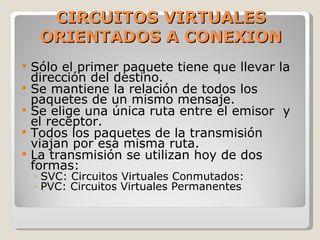

CIRCUITOS VIRTUALES ORIENTADOS A CONEXION Sólo el primer paquete tiene que llevar la dirección del destino. Se mantiene la relación de todos los paquetes de un mismo mensaje. Se elige una única ruta entre el emisor  y el receptor. Todos los paquetes de la transmisión viajan por esa misma ruta. La transmisión se utilizan hoy de dos formas: SVC: Circuitos Virtuales Conmutados:  PVC: Circuitos Virtuales Permanentes

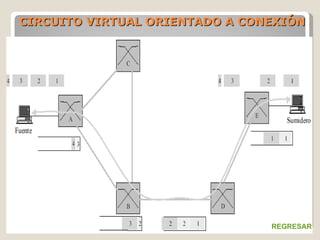

CIRCUITO VIRTUAL ORIENTADO A CONEXIÓN REGRESAR

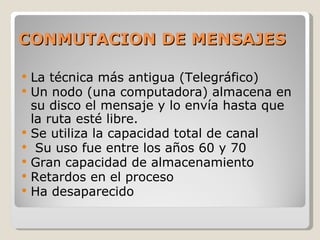

CONMUTACION DE MENSAJES La técnica más antigua (Telegráfico) Un nodo (una computadora) almacena en su disco el mensaje y lo envía hasta que la ruta esté libre. Se utiliza la capacidad total de canal Su uso fue entre los años 60 y 70 Gran capacidad de almacenamiento Retardos en el proceso Ha desaparecido

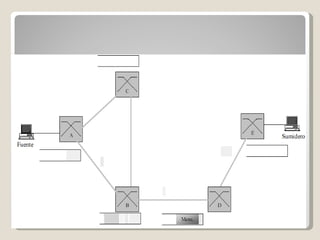

GRAFICO DE CONMUTACIÓN DE MENSAJES

Téncicas de Conmutación

  • 1.
    TECNICAS DE CONMUTACION
  • 2.
    DEFINICIÓN UN CONMUTADOR ES UN DISPOSITIVO HARDWARE Y/O SOFTWARE CAPACES DE CREAR CONEXIONES TEMPORALES ENTRE DOS O MAS DISPOSITIVOS, QUE ESTEN CONECTADOS A EL. LA TAREA DE PASAR LA INFORMACIÓN DE UN ENLACE A OTRO SE CONOCE CON EL NOMBRE DE CONMUTACIÓN (VER SIGUIENTES FIGURAS)
  • 3.
    TOPOLOGIA EN MALLAREQUIERE N (N-1)/2 ENLACES Y N – 1 DISP. DE E/S.
  • 4.
  • 5.
    METODOS DE CONMUTACION CONMUTACIÓN DE CIRCUITOS CONMUTACIÓN DE MENSAJES CONMUTACION DE PAQUETES CONMUTACION INTEGRADA CONMUTACION POR DIVISION EN EL ESPACIO CONMUTACIÓN POR DIVISIÓN EN EL TIEMPO NO ORIENTADO A CONEXIÓN (DATAGRAMA) ORIENTADO A CONEXIÓN (CIRCUITO VIRTUAL –SVC )
  • 6.
    CONMUTACION DE CIRCUITOSe utiliza básicamente para transmisión de voz Implica la existencia de un camino dedicado entre cada par de estaciones, es decir se establece el camino Utilizan Técnicas de Multiplexación (TDM o FDM) para compartir el canal para reservar una Región del Espectro de Frecuencia. Implica tres fases: Establecimiento del circuito Transferencia de datos Desconexión del circuito Su posición dominante es la transmisión analógica de voz. Un conmutador de circuitos tiene n entradas y m salidas. (VER GRÁFICO) Dos tipos de conmutación: Por división en el espacio Por división en el tiempo
  • 7.
    GRAFICO DE CONMUTACIÓNDE CIRCUITO REGRESAR
  • 8.
    VENTAJAS Y DESVENTAJASDE LA CONMUTACION DE CIRCUITOS VENTAJAS Calidad de servicio garantizada en la fase de transferencia de datos (voz), por la reserva exclusiva. El retardo de la transmisión extremo a extremo es casi nulo. Cantidad de pérdida de información es mínima. DESVENTAJAS Uso ineficaz de los recursos durante los periodos de inactividad: Si todos los circuitos están ocupados la comunicación es imposible: Nunca se utiliza la capacidad máxima del canal para un solo circuito, Se necesita señalización para establecer la conexión. REGRESAR
  • 9.
  • 10.
  • 11.
    CONMUTACIÓN POR DIVISIONEN EL TIEMPO UTILIZA DOS TECNICAS DE MULTIPLEXACION POR DIVISIÓN EN EL TIEMPO: INTERCAMBIO DE RANURAS TEMPORALES (TSI): Cambia el orden de las ranuras temporales según las conexiones deseadas. CONMUTACIÓN MEDIANTE BUS TDM: Las líneas de entrada y salida se conectan a un bus de alta velocidad a través de puertas de entrada y salida (microconmutadores).
  • 12.
  • 13.
    CONMUTACIÓN DE PAQUETESEspecialmente Diseñada para tráfico de datos. Los datos son transmitidos por bloques de longitud variable (paquetes). Cada paquete contiene una cabecera que a la vez se compone de: Dirección del origen y destino Longitud del paquete El número de secuencia Información de Control CRC (bits) Los paquetes son enviados por la red de un nodo a otro En cada nodo el paquete es almacenado brevemente para luego ser encaminado de acuerdo a su destino. Hay dos enfoques tradicionales de conmutación de paquetes: Datagrama o No Orientado a Conexión Circuitos Virtuales Conmutados (SVC) u Orientados a Conexión
  • 14.
  • 15.
    DATAGRAMA (NO ORIENTADOA CONEXIÓN) Cada paquete es tratado de manera independiente. Los paquetes puede seguir distintas rutas. Los paquetes pueden llegar a su destino desordenados La multiplexación se hace utilizando TDM o FDM.
  • 16.
  • 17.
    CIRCUITOS VIRTUALES ORIENTADOSA CONEXION Sólo el primer paquete tiene que llevar la dirección del destino. Se mantiene la relación de todos los paquetes de un mismo mensaje. Se elige una única ruta entre el emisor y el receptor. Todos los paquetes de la transmisión viajan por esa misma ruta. La transmisión se utilizan hoy de dos formas: SVC: Circuitos Virtuales Conmutados: PVC: Circuitos Virtuales Permanentes
  • 18.
    CIRCUITO VIRTUAL ORIENTADOA CONEXIÓN REGRESAR
  • 19.
    CONMUTACION DE MENSAJESLa técnica más antigua (Telegráfico) Un nodo (una computadora) almacena en su disco el mensaje y lo envía hasta que la ruta esté libre. Se utiliza la capacidad total de canal Su uso fue entre los años 60 y 70 Gran capacidad de almacenamiento Retardos en el proceso Ha desaparecido
