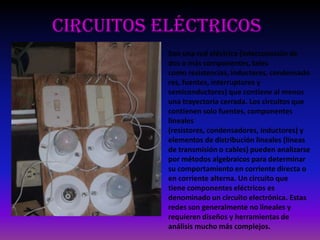

2. Circuitos eléctricos
Son una red eléctrica (interconexión de
dos o más componentes, tales
como resistencias, inductores, condensado
res, fuentes, interruptores y
semiconductores) que contiene al menos
una trayectoria cerrada. Los circuitos que
contienen solo fuentes, componentes
lineales
(resistores, condensadores, inductores) y
elementos de distribución lineales (líneas
de transmisión o cables) pueden analizarse
por métodos algebraicos para determinar
su comportamiento en corriente directa o
en corriente alterna. Un circuito que
tiene componentes eléctricos es
denominado un circuito electrónica. Estas
redes son generalmente no lineales y
requieren diseños y herramientas de
análisis mucho más complejos.

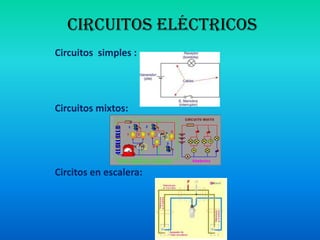

3. Circuitos eléctricos
Circuitos simples :
Circuitos mixtos:
Circitos en escalera:

4. El multimetro

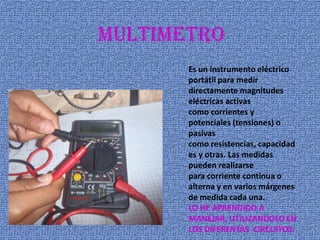

5. multimetro
Es un instrumento eléctrico
portátil para medir
directamente magnitudes
eléctricas activas
como corrientes y
potenciales (tensiones) o
pasivas
como resistencias, capacidad
es y otras. Las medidas
pueden realizarse
para corriente continua o
alterna y en varios márgenes
de medida cada una.
LO HE APRENDIDO A
MANEJAR, UTILIZANDOLO EN
LOS DIFERENTAS CIRCUITOS.

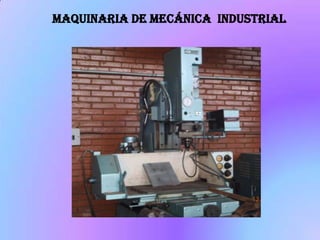

6. Maquinaria de mecánica industrial

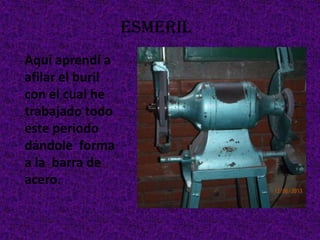

7. ESMERIL
Aquí aprendí a
afilar el buril
con el cual he
trabajado todo
este periodo
dándole forma
a la barra de
acero.

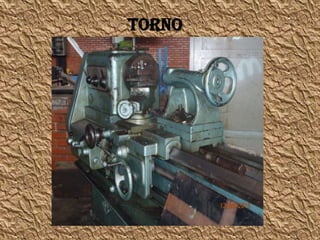

8. TORNO

9. Conjunto de máquinas y herramientas que permiten
mecanizar piezas de forma geométrica
de revolución. Estas máquinas-herramienta operan
haciendo girar la pieza a mecanizar (sujeta en el
cabezal o fijada entre los puntos de centraje)
mientras una o varias herramientas de corte son
empujadas en un movimiento regulado
de avance contra la superficie de la pieza, cortando
la viruta de acuerdo con las condiciones tecnológicas
de mecanizado adecuadas. Desde el inicio de
la Revolución industrial, el torno se ha convertido en
una máquina básica en el proceso industrial de
mecanizado.

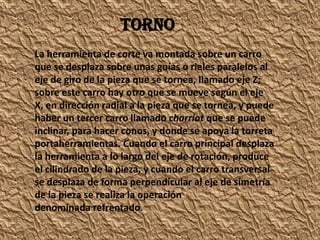

10. La herramienta de corte va montada sobre un carro
que se desplaza sobre unas guías o rieles paralelos al
eje de giro de la pieza que se tornea, llamado eje Z;
sobre este carro hay otro que se mueve según el eje
X, en dirección radial a la pieza que se tornea, y puede
haber un tercer carro llamado charriot que se puede
inclinar, para hacer conos, y donde se apoya la torreta
portaherramientas. Cuando el carro principal desplaza
la herramienta a lo largo del eje de rotación, produce
el cilindrado de la pieza, y cuando el carro transversal
se desplaza de forma perpendicular al eje de simetría
de la pieza se realiza la operación
denominada refrentado.
TORNO

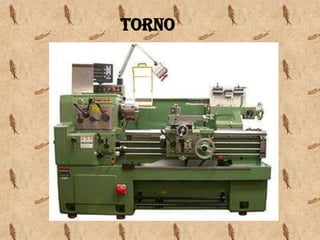

11. TORNO

12. TALADRO DE PIE
Es una maquina herramienta
donde se mecanizan la mayoría
de los agujeros que se hacen a
las piezas en los talleres
mecánicos. Destacan
estas máquinas por la sencillez
de su manejo. Tienen dos
movimientos: El de rotación de
la broca que le imprime el motor
eléctrico de la máquina a través
de una transmisión
por poleas y engranajes, y el
de avance de penetración de la
broca, que puede realizarse de
forma manual sensitiva o de
forma automática, si incorpora
transmisión para hacerlo.

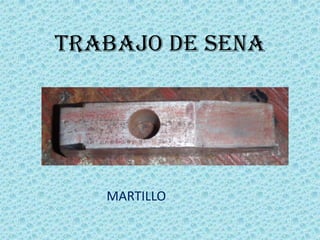

13. TRABAJO DE SENA
MARTILLO
