1. HERRAMIENTAS Y EQUIPOS
UTILIZADOS EN ELECTRICIDAD

2. Las herramientas deben ser utilizadas de forma
correcta y para el uso para el que han
sido diseñadas. La forma correcta de utilizar
cada herramienta es precisamente la forma
segura. Ha de procurarse que sean de buena
calidad y que se encuentren en buen estado de
conservación.

3. ALICATE
Herramienta de mano formada principalmente por dos
partes, una por donde se gobierna y sujeta con la mano
llamada mango, y otro la útil o parte por donde se
efectúan los distintos trabajos.
Los alicates se emplean para retener cables y
moderarlos, sostener , alcanzar tuercas .

4. ALICATES

5. DESTORNILLADORES
Existen muchos tipos de destornilladores; en principio,
los más utilizados son los destornilladores de punta
plana y los de estrella o Philips.
De punta plana: su uso está indicado en introducir y
apretar o extraer y aflojar todo tipo de tornillos con
ranura en la cabeza apropiada.
De estrella o Philips: este otro tipo de destornilladores
es muy empleado actualmente. La forma de la punta es
en cruz. La forma de utilización es la misma que la del
atornillador de punta plana o clásica.

6. DESTORNILLADORES

7. DETECTOR DE TENSION
Conocido popularmente como buscapolos, es una
herramienta de gran utilidad.
Se trata de una especie de destornillador, pero además
tiene una utilización muy definida. Esta utilización es la
de comprobador de tensión en los enchufes como
aparatos eléctricos.
Está compuesto de un mango de plástico transparente
en cuyo interior se encuentra alojada una lámpara de
neón que se enciende cuando la punta entra en contacto
con la fase del enchufe

8. DETECTOR DE TENSION

9. CUCHILLA
Navaja o cuchilla de forma recta con filo a todo lo largo
de la hoja de acero.
Se emplea para pelar cables e hilos, y también para
raspar el esmalte de los conductores para poder después
emparmarlos o soldarlos.

10. PELACABLES O
REMACHADORES
Son herramientas con utilidad de pelar cables y
remachar terminales especiales para su posterior unión
eléctrica.

11. CLASIFICACIÓN
 Cortacables-pelacables-remachador: Instrumento muy
común que tiene la posibilidad de pelar y cortar hilos y
cables, y además también tiene la posibilidad de
remachar terminales.

Cortacables-pelacables: Instrumento de morfología
totalmente diferente al anterior pero prácticamente
con las mismas características, salvo la de remachar.

Cortacables-pelacables: Instrumento básico de corte y
pelado de hilos y cables.

12. TIJERA PARA ELECTRICISTA
Herramienta manual utilizada por los electricistas para
los trabajos de cortado de cables finos y pelado de
conductores.
Las tijeras de electricista tienen aisladas las manillas.
Disponen de una zona de corte como todas las tijeras y
un rebaje en la parte inferior para pelar hilos

13. TIJERA PARA ELECTRICISTA

14. VOLTIMETRO -AMPERIMETRO
El voltímetro y amperímetro es el equipo de medida que
más se ha empleado en electricidad.
El equipo incorpora dos relojes analógicos, uno que mide
en voltios (V) y otro que mide en amperios (A).
El voltímetro se emplea para medir la tensión
eléctrica en los circuitos eléctricos de los vehículos.
El amperímetro se emplea para medir la intensidad
(amperios). Los cables se colocan en serie con el
circuito.

15. VOLTIMETRO-AMPERIMETRO

16. POLIMETRO
El polímetro es un útil de medida que permite medir varias
Magnitudes eléctricas con el mismo equipo. Cambiando
solamente las conexiones y las escalas, el polímetro permite
Realizar las siguientes medidas: tensión (alterna y
continua) intensidades (muy pequeñas de miliamperios y
hasta 10 amperios) y resistencias.
Además el polímetro puede ofrecer la medición de
temperatura, comprobación de diodos, comprobación de
números de revoluciones, etc.

17. POLIMETRO Y ACCESORIOS

18. LAMPARA EN SERIE
La lámpara en serie es una herramienta muy simple que
Consiste en intercalar una lámpara entre dos cables o
bornes. Con la lámpara en serie se pueden detectar
cortocircuitos, circuitos abiertos, fugas de
corriente, etc.
Su funcionamiento está basado en la búsqueda de los
polos positivo y negativo que encienden la lámpara.

19. LAMPARA EN SERIE

20. PINZAS
Instrumento de diversas formas cuyos extremos posteriores
se aproximan para sujetar alguna cosa.
Pinzas universales: estas pinzas al presionar ambos brazos, se
aproximarán los extremos.
Pinzas en ocho: al presionar ambos brazos, se separan los
extremos.
Hay también pinzas diferentes en cuanto a tamaño y en la
forma de sus extremos: planas, curvas, dentadas, lisas, etc.

21. PINZA

22. CINCEL
Se denomina cincel a una herramienta manual
diseñada para cortar, ranurar o desbastar material en frío
mediante el golpe con un martillo adecuado. El filo de
corte se puede deteriorar con facilidad, por lo que es
necesario un reafilado.

23. METRO
Instrumento de medida que se utiliza para medir la
distancia entre dos puntos.

24. NIVEL
Aparato utilizado para verificar la correcta posición de
los elementos eléctricos. Se compone de un soporte
metálico o plástico y una ampolla de vidrio marcada, y
llena de líquido, con una burbuja de aire que a su vez
marcará el nivel.

25. NIVEL

26. SOLDADOR ELECTRICO
Cautín (Soldador Eléctrico) herramienta empleada
para soldar, ayudándose del estaño, todo tipo de
empalmes, conexiones, etc.
Es un conjunto de elementos que al estar correctamente
conectados van a generar en una barra de metal el calor
suficiente para poder derretir los distintos metales como
el estaño y el oro utilizados para las soldaduras de
los circuitos eléctricos y electrónicos.

27. SOLDADOR ELECTRICO

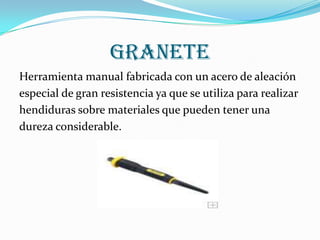

28. GRANETE
Herramienta manual fabricada con un acero de aleación
especial de gran resistencia ya que se utiliza para realizar
hendiduras sobre materiales que pueden tener una
dureza considerable.

29. MARTILLO
Herramienta manual utilizada para golpear, compuesta
de una maza-martillo y un mango de madera por donde
se gobierna.

30. CINTA AISLANTE
Cinta adhesiva que se utiliza para aislar conexiones y
empalmes. Se envuelve con cinta aislante de PVC toda la
zona de empalme, rebasándola inclusive por ambos
extremos, de forma que se cubra también parte del
propio aislamiento del conductor. Puede ser de material
plástico, polivinilo, etc. Es flexible y tiene una cierta
resistencia mecánica.

31. CINTA AISLANTE

32. ELEMENTOS
COMPLEMENTARIOS
Es importante contar con
una linterna portátil.
Resultara muy útil si se ha
de hacer reparaciones
eléctricas cuando ya no
hay luz natural y es
necesario cortar el fluido.

33. SERRUCHO
Un serrucho será un buen
complemento ya que hay
trabajos de electricidad
para los que es necesario
cortar madera, metal o
plástico.

34. TALADRO
El taladro manual se puede
emplear para pequeñas
perforaciones y en
materiales delgados.
También se puede utilizar
para hacer agujeros en la
pared, siempre que no sea
de gran envergadura.

35. LLAVES AJUSTABLE
Las llaves de apriete son
las herramientas manuales
que se utilizan para apretar
elementos atornillados
mediante tornillos o
tuercas con cabezas
Hexagonales
principalmente

36. SEGUETA
Una segueta o sierra de
marquetería es una
herramienta cuya función
es cortar o serrar,
principalmente madera o
contrachapados aunque
también se usa para cortar
láminas de metal o aún
molduras de yeso.
