Este documento describe los gráficos de dispersión (tipo XY), los cuales muestran la relación entre valores numéricos en dos ejes. Existen varios tipos como dispersión con solo marcadores, dispersión con líneas suavizadas, y dispersión con líneas rectas. Estos gráficos se usan comúnmente para comparar datos científicos, estadísticos e ingenieriles.

1. Gráficos de Dispersión Rosa Delia Originales

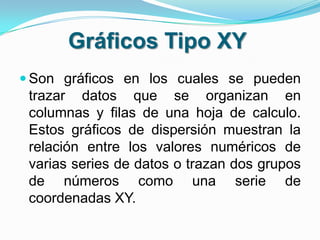

2. GráficosTipo XY Son gráficos en los cuales se pueden trazar datos que se organizan en columnas y filas de una hoja de calculo. Estos gráficos de dispersión muestran la relación entre los valores numéricos de varias series de datos o trazan dos grupos de números como una serie de coordenadas XY.

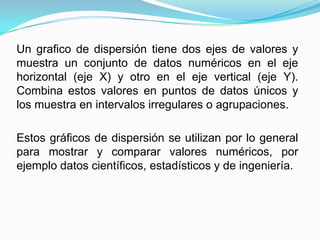

3. Un grafico de dispersión tiene dos ejes de valores y muestra un conjunto de datos numéricos en el eje horizontal (eje X) y otro en el eje vertical (eje Y). Combina estos valores en puntos de datos únicos y los muestra en intervalos irregulares o agrupaciones. Estos gráficos de dispersión se utilizan por lo general para mostrar y comparar valores numéricos, por ejemplo datos científicos, estadísticos y de ingeniería.

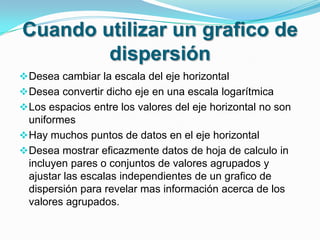

5. Desea convertir dicho eje en una escala logarítmica

6. Los espacios entre los valores del eje horizontal no son uniformes

7. Hay muchos puntos de datos en el eje horizontal

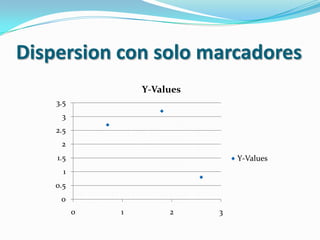

9. Dispersion con solo marcadores

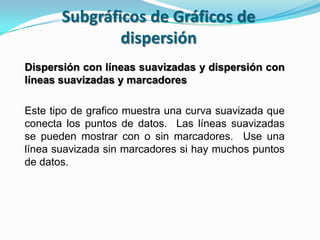

10. Subgráficos de Gráficos de dispersión Dispersión con líneas suavizadas y dispersión con líneas suavizadas y marcadores Este tipo de grafico muestra una curva suavizada que conecta los puntos de datos. Las líneas suavizadas se pueden mostrar con o sin marcadores. Use una línea suavizada sin marcadores si hay muchos puntos de datos.

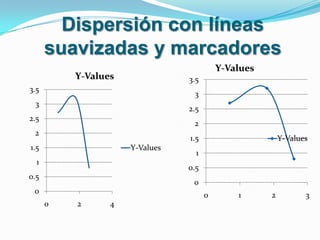

11. Dispersión con líneas suavizadas y marcadores

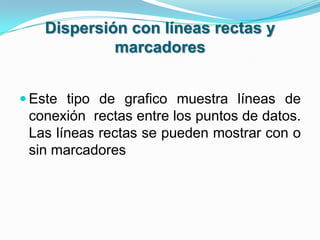

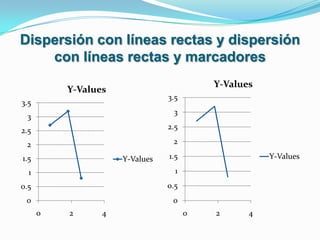

12. Dispersión con líneas rectas y marcadores Este tipo de grafico muestra líneas de conexión rectas entre los puntos de datos. Las líneas rectas se pueden mostrar con o sin marcadores

13. Dispersión con líneas rectas y dispersión con líneas rectas y marcadores

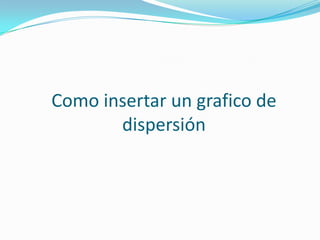

14. Como insertar un grafico de dispersión

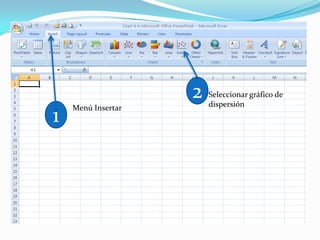

15. 2 Seleccionar gráfico de dispersión 1 Menú Insertar

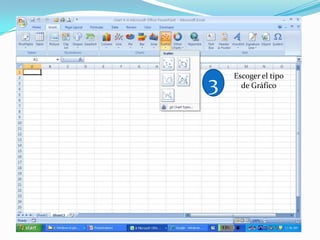

16. 3 Escoger el tipo de Gráfico

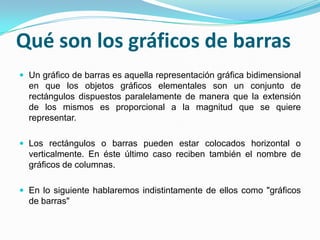

17. Qué son los gráficos de barras Un gráfico de barras es aquella representación gráfica bidimensional en que los objetos gráficos elementales son un conjunto de rectángulos dispuestos paralelamente de manera que la extensión de los mismos es proporcional a la magnitud que se quiere representar. Los rectángulos o barras pueden estar colocados horizontal o verticalmente. En éste último caso reciben también el nombre de gráficos de columnas. En lo siguiente hablaremos indistintamente de ellos como "gráficos de barras"

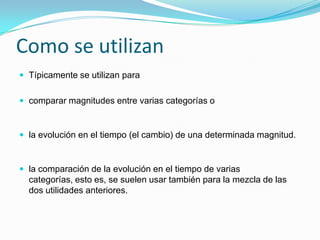

18. Como se utilizan Típicamente se utilizan para comparar magnitudes entre varias categorías o la evolución en el tiempo (el cambio) de una determinada magnitud. la comparación de la evolución en el tiempo de varias categorías, esto es, se suelen usar también para la mezcla de las dos utilidades anteriores.

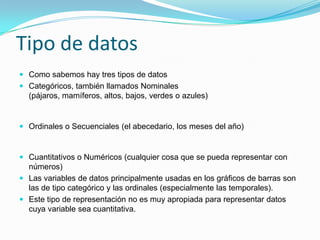

19. Tipo de datos Como sabemos hay tres tipos de datos Categóricos, también llamados Nominales (pájaros, mamíferos, altos, bajos, verdes o azules) Ordinales o Secuenciales (el abecedario, los meses del año) Cuantitativos o Numéricos (cualquier cosa que se pueda representar con números) Las variables de datos principalmente usadas en los gráficos de barras son las de tipo categórico y las ordinales (especialmente las temporales). Este tipo de representación no es muy apropiada para representar datos cuya variable sea cuantitativa.

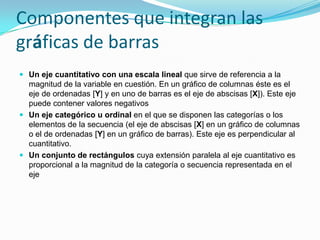

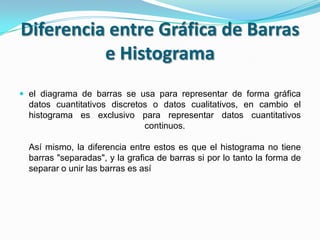

20. Componentes que integran las gráficas de barras Un eje cuantitativo con una escala lineal que sirve de referencia a la magnitud de la variable en cuestión. En un gráfico de columnas éste es el eje de ordenadas [Y] y en uno de barras es el eje de abscisas [X]). Este eje puede contener valores negativos Un eje categórico u ordinal en el que se disponen las categorías o los elementos de la secuencia (el eje de abscisas [X] en un gráfico de columnas o el de ordenadas [Y] en un gráfico de barras). Este eje es perpendicular al cuantitativo. Un conjunto de rectángulos cuya extensión paralela al eje cuantitativo es proporcional a la magnitud de la categoría o secuencia representada en el eje

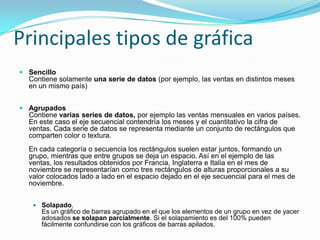

21. Principales tipos de gráfica SencilloContiene solamente una serie de datos (por ejemplo, las ventas en distintos meses en un mismo país) AgrupadosContiene varias series de datos, por ejemplo las ventas mensuales en varios países. En este caso el eje secuencial contendría los meses y el cuantitativo la cifra de ventas. Cada serie de datos se representa mediante un conjunto de rectángulos que comparten color o textura.En cada categoría o secuencia los rectángulos suelen estar juntos, formando un grupo, mientras que entre grupos se deja un espacio. Así en el ejemplo de las ventas, los resultados obtenidos por Francia, Inglaterra e Italia en el mes de noviembre se representarían como tres rectángulos de alturas proporcionales a su valor colocados lado a lado en el espacio dejado en el eje secuencial para el mes de noviembre. Solapado.Es un gráfico de barras agrupado en el que los elementos de un grupo en vez de yacer adosados se solapan parcialmente. Si el solapamiento es del 100% pueden fácilmente confundirse con los gráficos de barras apilados.

22. Ejemplos de Gráficos

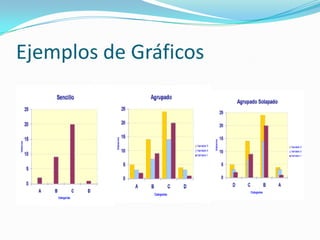

23. Diferencia entre Gráfica de Barras e Histograma el diagrama de barras se usa para representar de forma gráfica datos cuantitativos discretos o datos cualitativos, en cambio el histograma es exclusivo para representar datos cuantitativos continuos.Así mismo, la diferencia entre estos es que el histograma no tiene barras "separadas", y la grafica de barras si por lo tanto la forma de separar o unir las barras es así

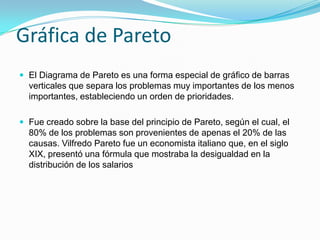

24. Gráfica de Pareto El Diagrama de Pareto es una forma especial de gráfico de barras verticales que separa los problemas muy importantes de los menos importantes, estableciendo un orden de prioridades. Fue creado sobre la base del principio de Pareto, según el cual, el 80% de los problemas son provenientes de apenas el 20% de las causas. VilfredoPareto fue un economista italiano que, en el siglo XIX, presentó una fórmula que mostraba la desigualdad en la distribución de los salarios

25. SE USA PARA: Identificar y dar prioridad a los problemas más significativos de un proceso. Evaluar el comportamiento de un problema, comparando los datos entre el "antes" y el "después".

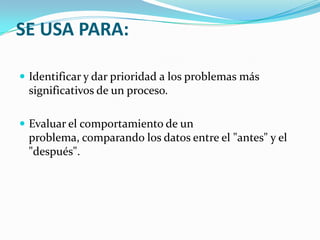

26. Como usarlo Este grafico es muy común para uso de las industrias ya que por medio de el permite que se mida la frecuencia de errores de calidad que se obtienen en sus líneas de producción. NOTA: Se deberá de ordenar de mayo a meno la escala

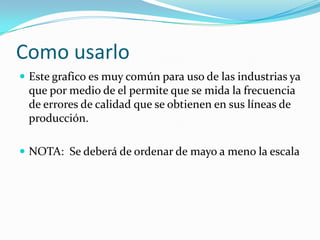

27. Como insertargráficos 1 Introducir los datos a graficar

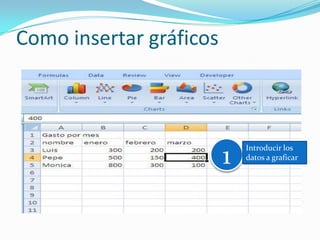

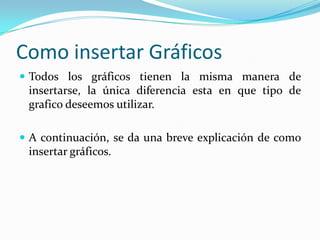

28. Como insertarGráficos Todos los gráficos tienen la misma manera de insertarse, la única diferencia esta en que tipo de grafico deseemos utilizar. A continuación, se da una breve explicación de como insertar gráficos.

29. 2 Seleccionar datos a graficar y seleccionar la opción insertar grafico e insertar la requerida

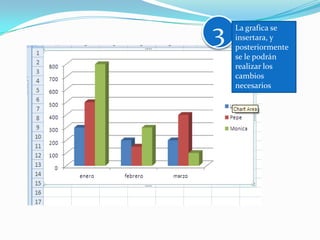

30. 3 La grafica se insertara, y posteriormente se le podrán realizar los cambios necesarios

31. Gracias
