Este documento describe diferentes tipos de gráficos estadísticos para representar datos, incluyendo diagramas de barras, diagramas de sectores, histogramas, polígonos de frecuencia, ojivas y gráficos de caja. Explica que los diagramas de barras y sectores se usan para variables discretas, mientras que los histogramas, polígonos y ojivas son para variables continuas. También cubre gráficos temporales para series de datos que evolucionan a lo largo del tiempo.

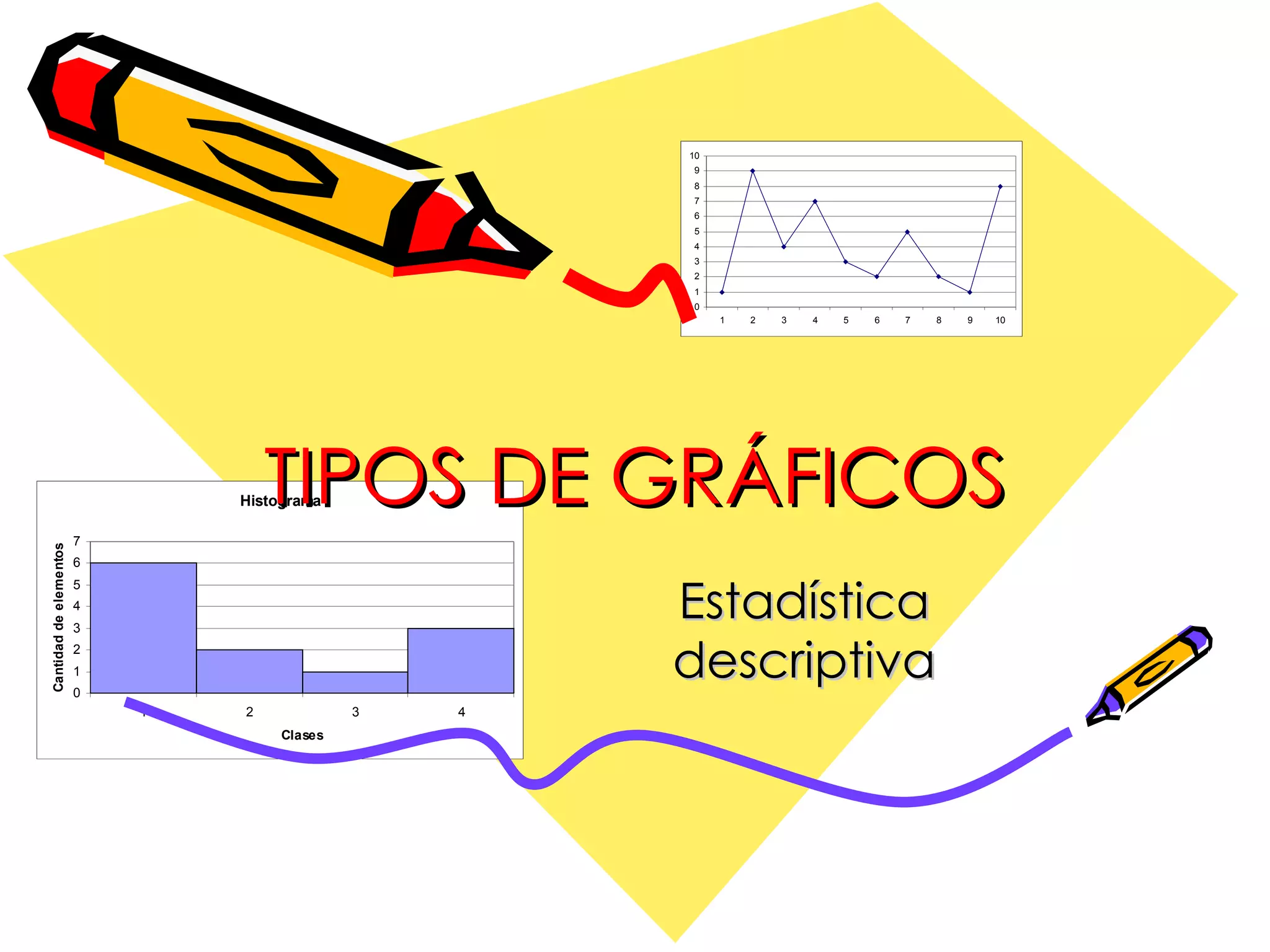

1. TIPOS DE GRÁFICOS Estadística descriptiva

2. Diagramas de barras : se representan en el eje de ordenadas (X) las modalidades, y en abscisas (Y) las frecuencias absolutas o relativas. Por ejemplo: el porcentaje de personas que pertenecen a los distintos grupos sanguíneos son: B: 7%; A: 44%; AB: 3%; 0: 46%. Gráficos de barra Diagramas de sectores (también llamados tortas ): Se divide un círculo en tantas porciones como clases existan, de modo que a cada clase le corresponde un arco de círculo proporcional a su frecuencia absoluta o relativa. Para los datos del ejemplo anterior se muestra el gráfico de torta correspondiente.

3. Diagrama de barras para variables discretas Se deja un hueco entre barras para indicar los valores que no son posibles (por ejemplo, números decimales de hijos) Gráficos para variables numéricas Hay diferentes tipos de gráficos, dependiendo de si las variables son discretas o continuas . En estos gráficos se pueden representar tanto frecuencias absolutas como relativas. Gráficos de barra Las barras están separadas entre si, y el ancho de las mismas no es representativo

4. El área que hay bajo el histograma entre dos puntos cualesquiera indica la cantidad (porcentaje o frecuencia) de individuos en el intervalo. HISTOGRAMA PARA VARIABLE CONTINUA se representan la frecuencia de alumnos según su estatura (agrupada en clases o intervalos)

5. (también llamados tortas ): Se divide un círculo en tantas porciones como clases existan, de modo que a cada clase le corresponde un arco de círculo proporcional a su frecuencia absoluta o relativa. Para los datos del ejemplo anterior se muestra el gráfico de torta correspondiente. Gráficos circulares

6. Histogramas Se utilizan para representar un conjunto de datos cuantitativos. En general se requiere previamente el cálculo de una tabla de frecuencia, y su posterior representación.

7. Polígonos de frecuencia Están vinculados al histograma porque trabajan con la misma información. Con dos pequeños cambios se puede convertir un histograma en este polígono. Permite comparar varios conjunto de datos

8. Ojiva También se vincula a los histogramas, ya que usa la información de la tabla de frecuencia (frecuencia acumulada) para generar un gráfico muy usado para hacer estimaciones y generar respuestas Asimismo permite comparar varios conjunto de datos

9. Ojiva Por sus características, este gráfico se construye ubicando las frecuencias relativas acumulativas sobre los límites superiores de cada clase, en lugar de la marca de clase.

10. Gráficos de caja Son gráficos muy simples que ayudan, entre otras cosas, a comparar la dispersión de dos o mas grupos de datos. mínimo Cuartil 1 mediana máximo Cuartil 3

11. Gráficos temporales Se utilizan para representar series de datos donde el eje horizontal está representado por el tiempo, es decir la variable evoluciona en el tiempo. Estos gráficos son útiles para explorar datos donde no hay relaciones causales conocidas con otras variables
