El documento aborda la presentación efectiva de datos a través de gráficos, enfatizando la simplicidad y claridad en el diseño, incluyendo títulos, escalas y leyendas. Explica la diferencia entre variables cualitativas y cuantitativas, así como diferentes tipos de gráficos, como histogramas y diagramas de barras, que pueden usarse para representar datos de manera visual. Además, menciona el uso de pictogramas y cartogramas para ilustrar distribuciones y variaciones en datos geográficos y demográficos.

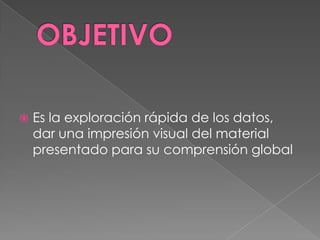

2.  Es la exploración rápida de los datos,
dar una impresión visual del material
presentado para su comprensión global

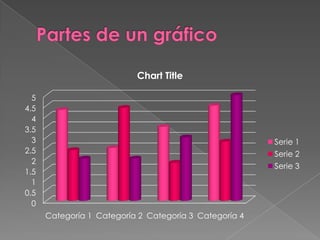

3. Chart Title
5
4.5
4
3.5
3 Serie 1
2.5 Serie 2
2
Serie 3
1.5
1
0.5
0
Categoría 1 Categoría 2 Categoría 3 Categoría 4

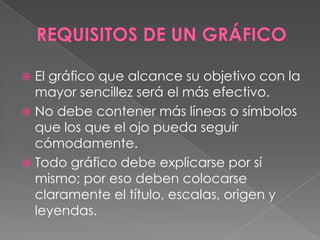

4.  El gráfico que alcance su objetivo con la
mayor sencillez será el más efectivo.
 No debe contener más líneas o símbolos
que los que el ojo pueda seguir
cómodamente.
 Todo gráfico debe explicarse por sí
mismo; por eso deben colocarse
claramente el título, escalas, origen y
leyendas.

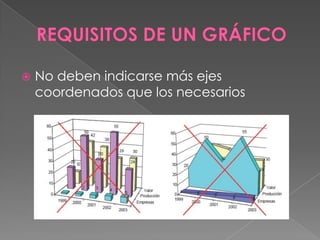

5.  No deben indicarse más ejes
coordenados que los necesarios

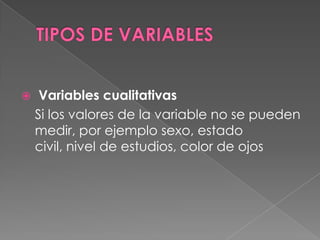

7.  Variables cualitativas
Si los valores de la variable no se pueden
medir, por ejemplo sexo, estado
civil, nivel de estudios, color de ojos

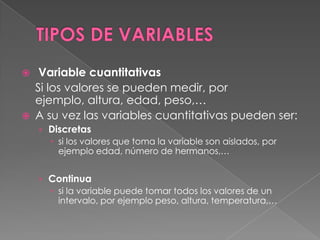

8.  Variable cuantitativas
Si los valores se pueden medir, por
ejemplo, altura, edad, peso,…
 A su vez las variables cuantitativas pueden ser:
› Discretas
 si los valores que toma la variable son aislados, por
ejemplo edad, número de hermanos,…
› Continua
 si la variable puede tomar todos los valores de un
intervalo, por ejemplo peso, altura, temperatura,…

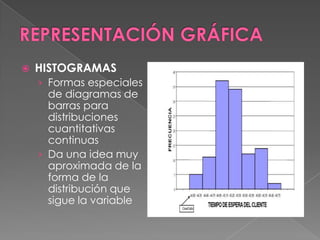

9.  HISTOGRAMAS
› Formas especiales
de diagramas de
barras para
distribuciones
cuantitativas
continuas
› Da una idea muy
aproximada de la
forma de la
distribución que
sigue la variable

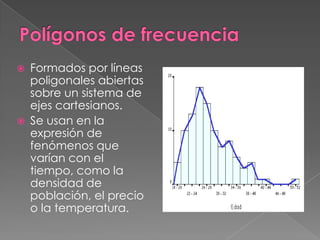

10.  Formados por líneas
poligonales abiertas
sobre un sistema de
ejes cartesianos.
 Se usan en la
expresión de
fenómenos que
varían con el
tiempo, como la
densidad de
población, el precio
o la temperatura.

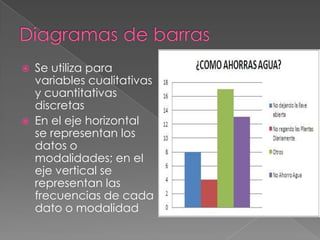

11.  Se utiliza para
variables cualitativas
y cuantitativas
discretas
 En el eje horizontal
se representan los
datos o
modalidades; en el
eje vertical se
representan las
frecuencias de cada
dato o modalidad

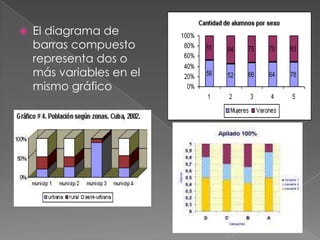

13.  El diagrama de
barras compuesto
representa dos o
más variables en el
mismo gráfico

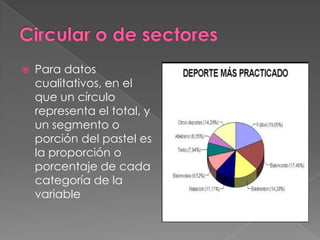

14.  Para datos
cualitativos, en el
que un círculo
representa el total, y
un segmento o
porción del pastel es
la proporción o
porcentaje de cada
categoría de la
variable

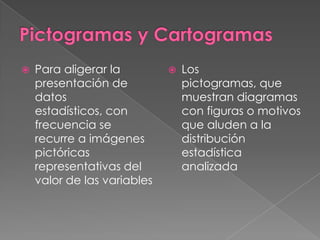

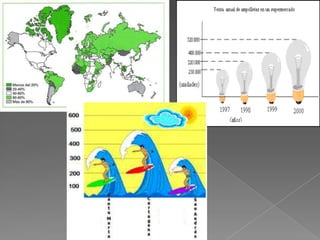

16.  Para aligerar la  Los
presentación de pictogramas, que
datos muestran diagramas
estadísticos, con con figuras o motivos
frecuencia se que aluden a la
recurre a imágenes distribución
pictóricas estadística
representativas del analizada
valor de las variables

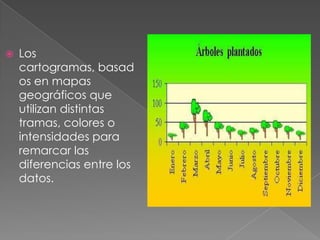

17.  Los
cartogramas, basad
os en mapas
geográficos que
utilizan distintas
tramas, colores o
intensidades para
remarcar las
diferencias entre los
datos.

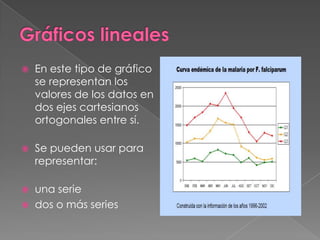

19.  En este tipo de gráfico
se representan los
valores de los datos en
dos ejes cartesianos
ortogonales entre sí.
 Se pueden usar para
representar:
 una serie
 dos o más series

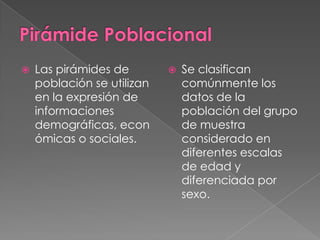

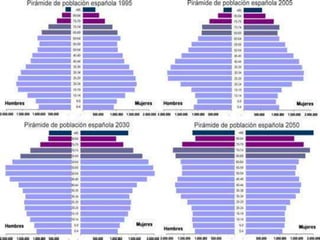

20.  Las pirámides de  Se clasifican
población se utilizan comúnmente los
en la expresión de datos de la
informaciones población del grupo
demográficas, econ de muestra
ómicas o sociales. considerado en
diferentes escalas
de edad y
diferenciada por
sexo.
